ansys流固耦合，结构场变化流场不变化

Question

我在做ansys双向流固耦合（fluent+瞬态结构+系统耦合），耦合求解结束后，打开瞬态结构模块，结构有应力有变形，而且是随着流体运动进行的。然后我想对流场用cfd-post可视化一下，我在开始计算前也在fluent中提前设置了cfdpost的保存，但是我把cast文件导入到cfd-post后，发现fluent的流场是没有进行任何变化的。这是为什么呢？？有一个B站的up说的是需要在单独是系统耦合应用程序去求解，但是这样对后处理又是比较麻烦的，有没有不用这个的办法呀。这是什么原因呀

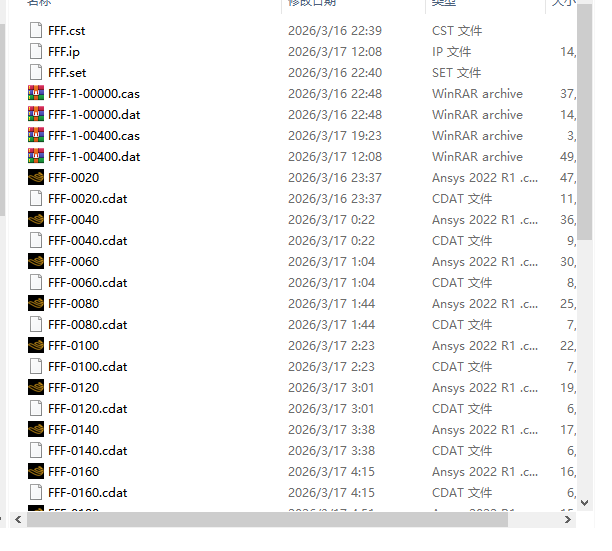

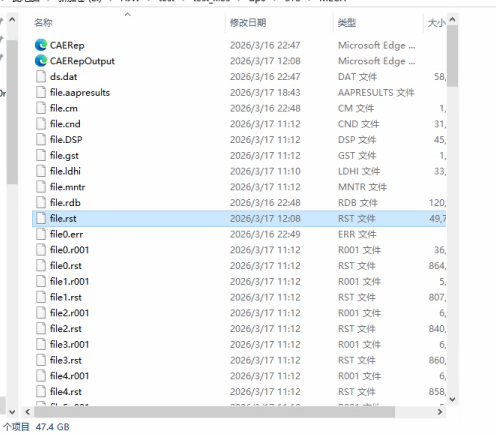

fluent和瞬态模块都是有数据的

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你在使用 ANSYS 进行 双向流固耦合（FSI）仿真 时，遇到的问题是：结构场有变化，但流场在 CFD-Post 中没有显示任何变化。这通常是因为 流体场的更新数据未被正确保存或传递到 CFD-Post。

---

🚨 问题原因分析：

1. 流固耦合数据未正确保存到 .cas 或 .dat 文件中

   • 在 ANSYS 中，流体和结构的耦合数据可能并未被完整地写入到文件中，尤其是在使用 System Coupling 模块进行求解时。
   • 如果你只是通过 Fluent 的 CFD-Post 来查看结果，而没有通过 System Coupling 模块进行完整的耦合求解，那么流体场的数据可能没有被更新。

2. CFL（Fluent）与瞬态结构模块之间的数据同步问题

   • 在 Fluent + 瞬态结构 + System Coupling 的组合中，如果只在 Fluent 中设置了 CFD-Post 的保存，但没有在 System Coupling 中进行完整的耦合计算，那么流体场的数据就不会随着结构变形而更新。

3. CFD-Post 只能读取当前 Fluent 的数据

   • CFD-Post 是基于 Fluent 的 .cas 和 .dat 文件的，如果你没有在 Fluent 中重新加载经过耦合后的新数据，它只会显示初始状态。

---

✅ 解决方案

1. 确保使用 System Coupling 进行耦合求解

关键点：必须通过 System Coupling 模块进行双向耦合求解，否则 Fluent 中的流场不会随结构变形更新。

步骤如下：

• 打开 System Coupling 应用程序；
• 将 Fluent 和瞬态结构模块连接起来；
• 设置耦合参数（如时间步长、迭代次数等）；
• 运行 双向耦合求解；
• 完成后，在 System Coupling 中导出流体和结构的耦合数据。

注意：只有通过 System Coupling 进行耦合求解，流体场才会根据结构变形进行更新。

---

2. 将耦合后的流体数据导出为 CFD-Post 支持的格式

若不想使用 System Coupling，可以尝试手动导出流体数据。

方法一：在 Fluent 中重新加载结构变形后的几何

1. 在 Fluent 中打开 Mesh；
2. 使用 Update Mesh 功能，根据结构变形的位移数据更新网格；
3. 重新运行 Fluent 计算（此时流体场会根据新网格进行更新）；
4. 保存新的 .cas 和 .dat 文件；
5. 在 CFD-Post 中加载这些文件，即可看到更新后的流场。

方法二：使用 APDL 脚本或 Python 脚本 自动更新网格

# 示例：Python 脚本自动更新 Fluent 网格（需配合 ANSYS APDL 或 Fluent API）
from ansys.fluent.core import launch_fluent

fluent = launch_fluent()
fluent.mesh.update_mesh_from_displacement(displacement_file="displacement.dat")
fluent.solution.run_analysis()
fluent.save_case("updated_case.cas")

注意：这种方法需要一定的脚本编写能力，并且依赖于 Fluent 的 API 支持。

---

3. 检查 CFD-Post 是否加载了正确的文件

确保你加载的是经过耦合后的 Fluent 数据文件，而不是初始状态下的文件。

• 在 CFD-Post 中，选择 File > Open Case and Data；
• 确保加载的是 耦合求解后生成的 .cas 和 .dat 文件；
• 查看时间步是否正常更新。

---

4. 使用 Fluent 的 Write to File 功能保存耦合数据

在 System Coupling 中设置每次迭代后保存流体数据。

1. 在 System Coupling 中，进入 Output Settings；
2. 勾选 Write Fluent data to file；
3. 设置输出频率（例如每一步输出一次）；
4. 完成求解后，从输出目录中提取流体数据文件；
5. 在 CFD-Post 中加载这些文件进行可视化。

---

🧠 总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 流场无变化 | 未通过 System Coupling 求解 | 必须使用 System Coupling 进行双向耦合求解 | | CFD-Post 显示旧数据 | 未加载最新 Fluent 文件 | 重新加载耦合后的 .cas 和 .dat 文件 | | 需要单独求解 | 无法直接从 Fluent 导出 | 可通过脚本或手动更新网格实现 |

---

📝 附加建议

• 如果你不需要频繁使用 CFD-Post，可以考虑在 System Coupling 中直接使用其内置的可视化工具，避免额外操作。
• 若你希望简化流程，可尝试使用 ANSYS Workbench 的集成界面，它提供了更便捷的流固耦合后处理功能。

---

如有更多关于 ANSYS 流固耦合的配置或脚本编写问题，欢迎继续提问！
