STM32 QSPI调试BUG

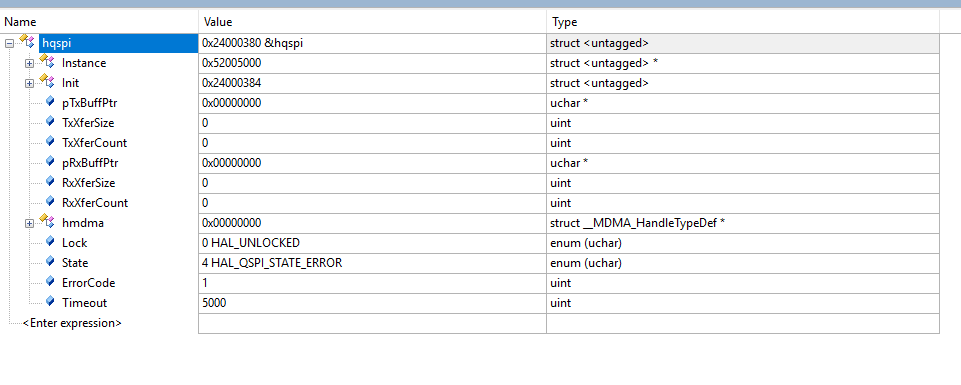

stm32 H7 调用HAL_QSPI_Command发送指令超时


  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-03-19 11:10
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    在使用 STM32 H7QSPI(Quad SPI) 接口时,如果调用 HAL_QSPI_Command() 函数时出现 超时(Timeout) 问题,可能是由于以下几个原因导致的。下面我将详细分析并提供解决方案。


    🧩 一、可能的原因分析

    1. QSPI 配置错误

      • QSPI 初始化参数配置不正确,如时钟极性(CPOL)、相位(CPHA)、数据模式(Standard/Quad)等。
    2. 硬件连接问题

      • QSPI 的引脚(如 CLK、D0-D3)未正确连接或存在短路、断路。
      • 外设(如 Flash、SRAM)未正常上电或未正确复位。
    3. 超时设置过小

      • HAL_QSPI_Command() 默认的超时时间可能不够长,导致在实际操作中无法完成通信。
    4. 外设响应异常

      • 与 QSPI 连接的外设(如 Flash)没有正确响应命令,导致 QSPI 等待应答超时。
    5. DMA 或中断配置问题

      • 如果使用了 DMA 或中断方式传输数据,配置不正确也可能导致超时。

    ✅ 二、解决步骤(详细列表)

    1. 检查 QSPI 初始化配置

    确保 QSPI 的初始化结构体 QSPI_HandleTypeDef 配置正确:

    QSPI_HandleTypeDef hqspi;

    void MX_QSPI_Init(void)
    {
        hqspi.Instance = QUADSPI;
        hqspi.Init.ClockPrescaler = QSPI_CLOCK_PRESCALER_2; // 根据时钟调整
        hqspi.Init.FifoThreshold = QSPI_FIFO_THRESHOLD_16B;
        hqspi.Init.SampleTime = QSPI_SAMPLE_TIME_8CYCLES;
        hqspi.Init.DelayHoldQuarter = QSPI_DELAYHOLD_QUARTER_CYCLE;
        hqspi.Init.ChipSelectHighTime = QSPI_CS_HIGH_TIME_1_CYCLE;
        hqspi.Init.IndependentMode = DISABLE;
        hqspi.Init.ROMMode = DISABLE;
        hqspi.Init.MemoryMode = DISABLE;
        hqspi.Init.DQSConfig = QSPI_DQS_DISABLE;
        hqspi.Init.MemAddress = 0;
        hqspi.Init.MemDataSize = QSPI_MEMDATA_SIZE_8BIT;

        if (HAL_QSPI_Init(&hqspi) != HAL_OK)
        {
            Error_Handler();
        }
    }


    重点:确认 ClockPrescalerSampleTime 是否匹配你的时钟频率和外设要求。


    2. 设置合理的超时时间

    HAL_QSPI_Command() 默认的超时时间是 HAL_MAX_DELAY,但如果你的外设响应较慢,可以手动设置更长的超时时间:

    uint32_t timeout = 1000; // 单位:ms
    if (HAL_QSPI_Command(&hqspi, &sCommand, timeout) != HAL_OK)
    {
        // 处理超时
    }


    重点:根据外设特性适当增加超时时间。


    3. 检查外设是否正常工作

    • 确保外设(如 Flash)已正确上电。
    • 检查外设是否有复位信号,必要时进行软复位。
    • 使用逻辑分析仪或示波器检查 QSPI 信号是否正常。

    4. 检查 QSPI 引脚配置

    确保 QSPI 的引脚(CLK、D0-D3、CS)在 GPIO_Init() 中正确配置,并且与硬件连接一致。

    // 示例:QSPI CLK 引脚配置
    GPIO_InitStruct.Pin = QSPI_CLK_GPIO_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Alternate = GPIO_AF9_QUADSPI;
    HAL_GPIO_Init(QSPI_CLK_GPIO_PORT, &GPIO_InitStruct);


    重点:确认所有 QSPI 引脚都已正确配置为复用功能(AF)。


    5. 调试建议

    • HAL_QSPI_Command() 前后添加调试信息,查看是否进入函数。
    • 使用 HAL_QSPI_GetState() 查看 QSPI 当前状态。
    • 如果使用了 DMA,检查 DMA 配置是否正确,包括 DMA 请求使能、通道设置等。

    🛠️ 三、修改后的代码示例(关键部分)

    以下是一个完整的 QSPI 命令发送代码片段,供参考:

    QSPI_CommandTypeDef sCommand;

    // 初始化命令结构体
    sCommand.Instruction = 0x0B;           // 示例:读取状态寄存器指令
    sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE;
    sCommand.Address = 0;
    sCommand.AddressMode = QSPI_ADDRESS_1_LINE;
    sCommand.DataMode = QSPI_DATA_1_LINE;
    sCommand.NbData = 1;                  // 读取一个字节
    sCommand.DummyCycles = 0;

    // 发送命令
    if (HAL_QSPI_Command(&hqspi, &sCommand, 1000) != HAL_OK)
    {
        // 处理超时错误
        Error_Handler();
    }

    // 读取数据
    uint8_t rxData[1];
    if (HAL_QSPI_Receive(&hqspi, rxData, 1000) != HAL_OK)
    {
        // 处理接收错误
        Error_Handler();
    }


    重点:确保 InstructionAddressDataMode 等参数符合你所使用的外设协议。


    🔍 四、其他调试技巧

    | 工具 | 用途 | |------|------| | 逻辑分析仪 | 检查 QSPI 时序是否正常 | | 示波器 | 观察 CLK、D0-D3 信号波形 | | STM32CubeMX | 生成正确的 QSPI 初始化代码 | | ST-Link Utility | 通过 SWD 调试程序运行情况 |


    ✅ 总结

    | 问题点 | 解决方法 | |--------|----------| | QSPI 配置错误 | 检查 HAL_QSPI_Init() 配置 | | 超时设置太小 | 修改 HAL_QSPI_Command() 的超时参数 | | 硬件连接问题 | 检查 QSPI 引脚连接和外设供电 | | 外设响应异常 | 检查外设是否正常工作,使用调试工具验证 |


    如果你能提供更多代码或硬件环境信息,我可以进一步帮助你定位问题。欢迎继续提问!
