线缆拉动抓手如何在simulation中仿真

Question

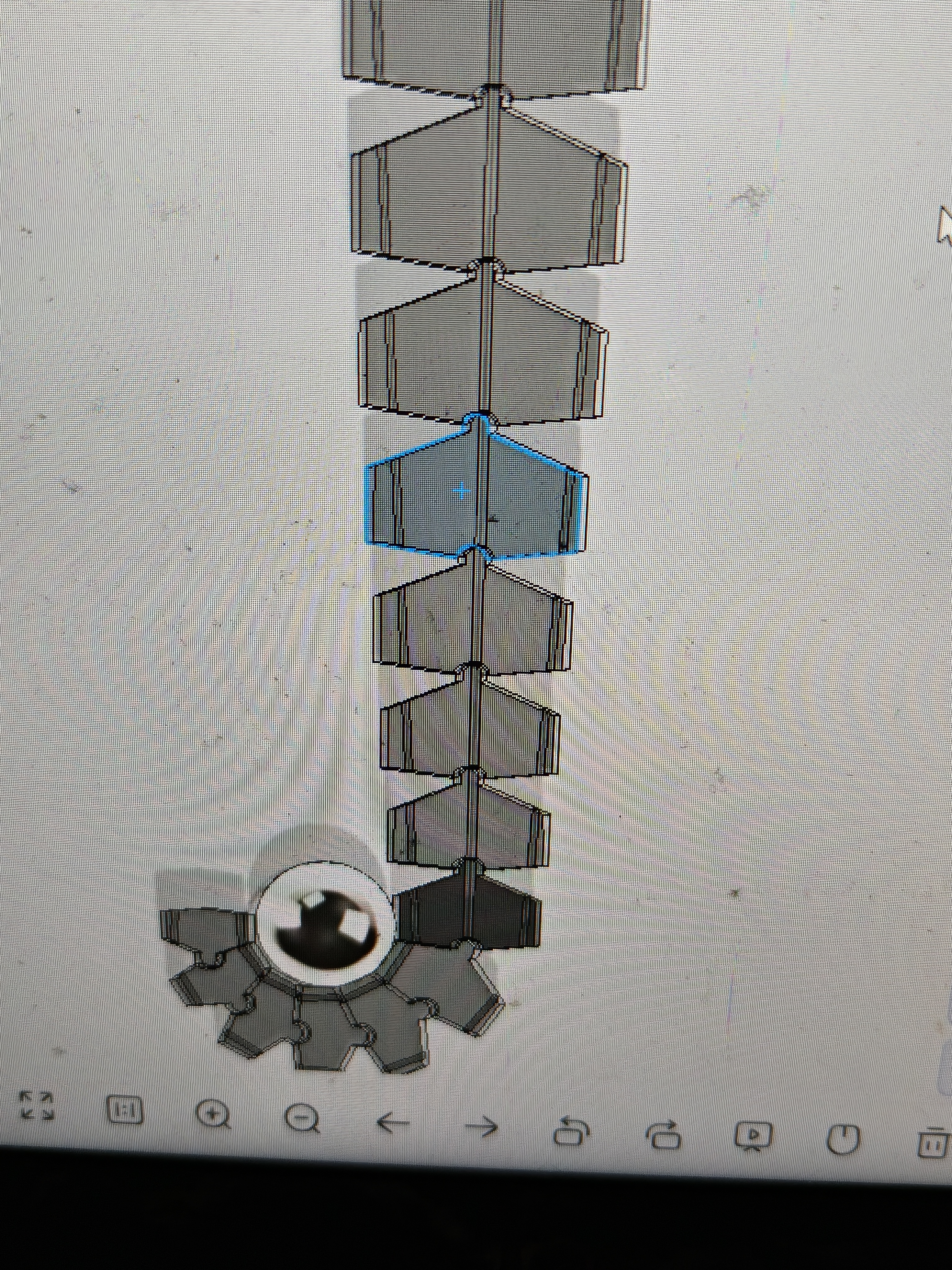

求问，如图所示为抓手模型，抓手是离散模块，由中间的线缆连接，同时抓手两边是两条线缆，如果抓取一个重量为300g的物体时在仿真分析时如何处理缆线连接以及连接关系如何处理

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在仿真中对线缆拉动抓手进行建模和分析，主要涉及线缆的连接关系、受力分析以及动态行为模拟。以下是针对你提到的问题（抓手由线缆连接，抓取300g物体）的详细解决方案和仿真处理方法。

---

一、问题分析

你提到的抓手是一个离散模块，中间通过线缆连接，两侧各有一条线缆，用于控制抓手的开合或拉伸动作。当抓取一个300g的物体时，需要考虑以下几点：

1. 线缆的连接方式：是刚性还是柔性？是否需要使用柔体模型？
2. 线缆的受力分析：如何模拟线缆被拉紧后的张力？
3. 抓手与物体之间的接触与力传递：如何模拟抓手对物体的抓取效果？
4. 仿真工具选择：如ANSYS、SolidWorks Simulation、Adams等。

---

二、仿真处理步骤（以ANSYS为例）

1. 建立抓手和线缆的几何模型

• 使用CAD软件（如SolidWorks）建立抓手和线缆的三维模型。
• 确保线缆为柔性体，可采用“beam”或“wire”类型建模。
• 抓手为刚体或柔性体，根据实际需求决定。

重点：线缆必须作为柔性体处理，否则无法正确模拟其拉伸和弯曲行为。

2. 定义材料属性

• 抓手材料：如铝合金、塑料等。
• 线缆材料：如钢丝绳、尼龙绳等，需定义弹性模量、泊松比等参数。

Material for Cable:
- Young's Modulus: 210 GPa (for steel)
- Density: 7850 kg/m³

3. 建立连接关系

• 在仿真软件中，将线缆两端与抓手连接，使用“Bonded”或“Rigid Connector”来定义连接关系。
• 如果线缆是柔性体，则使用“Beam to Beam Connection”或“Wire to Rigid Body”连接方式。

重点：确保线缆与抓手之间有正确的连接关系，否则仿真结果不准确。

4. 施加载荷与边界条件

• 重力载荷：施加300g物体的重量（约2.94N）到抓手上。
• 线缆张力：如果线缆是主动拉紧的，可以施加预紧力（Pre-tension）。
• 边界条件：固定线缆的一端或限制某些自由度。

Load on Object:
- Gravity: 9.81 m/s²
- Mass: 0.3 kg
- Force = 0.3 * 9.81 = 2.94 N

5. 设置求解器与仿真类型

• 选择静态分析（Static）或动态分析（Dynamic），视情况而定。
• 如果线缆是主动拉紧的，建议使用瞬态动力学分析（Transient Dynamics）。

6. 运行仿真并分析结果

• 检查线缆的应力、应变分布。
• 分析抓手的变形和位移。
• 确认是否能稳定地抓取300g的物体。

---

三、关键仿真技术点

| 技术点 | 说明 | |--------|------| | 柔性线缆建模 | 必须用柔性体（如Beam或Wire）建模，否则无法模拟拉伸和弯曲 | | 连接方式 | 使用Bonded或Rigid Connector，确保线缆与抓手正确连接 | | 预紧力施加 | 如果线缆是主动拉紧的，需施加预紧力 | | 重力与负载 | 300g物体的重力需正确施加到抓手上 | | 动态分析 | 若涉及运动，使用瞬态动力学分析 |

---

四、代码示例（ANSYS APDL脚本片段）

如果你使用ANSYS APDL（命令流），可以参考如下代码：

! 定义材料属性
MP, EX, 1, 210e3    ! 钢材弹性模量 (GPa -> MPa)
MP, DENS, 1, 7850   ! 密度 (kg/m³)

! 创建线缆（Beam）
BLOCK, 0, 0.1, 0, 0.01, 0, 0.001
SECT, 1, BEAM, 0.001, 0.001  ! 截面尺寸

! 创建抓手（刚体）
BLOCK, -0.05, 0.05, -0.01, 0.01, -0.01, 0.01

! 连接线缆与抓手
CM, CABLE, ELEM
CM, GRIPPER, ELEM
CONM2, 1, 1, 0, 0, 0, 0, 0, 0  ! 连接点

! 施加重力
DLOAD, ALL, GRAV, 9.81

! 解析设置
SOLU
ANTYPE, 1  ! 静态分析
SOLVE

注意：以上代码仅为示意，具体参数需根据你的模型调整。

---

五、结论

要成功仿真线缆拉动抓手系统，关键在于：

1. 正确建模线缆为柔性体；
2. 合理设置连接关系；
3. 准确施加载荷（包括重力和预紧力）；
4. 选择合适的仿真类型（静态或动态）；
5. 分析结果是否满足抓取要求。

如有更多细节（如抓手结构、线缆长度、材料等），可进一步优化模型。
