STM32对射式红外传感器计次

Question

对射式红外传感器计次问题：
将遮挡物放在传感器中间led灯熄灭，拿走led灯点亮，次数中断触发，显示屏上的读数应该加一，但是实际情况是显示屏读数未增加，中断似乎没有触发，得出这个结果的原因是我写了一个参数设他初始值为1，若触发中断则赋这个参数为0，后来显示屏上显示的是1.

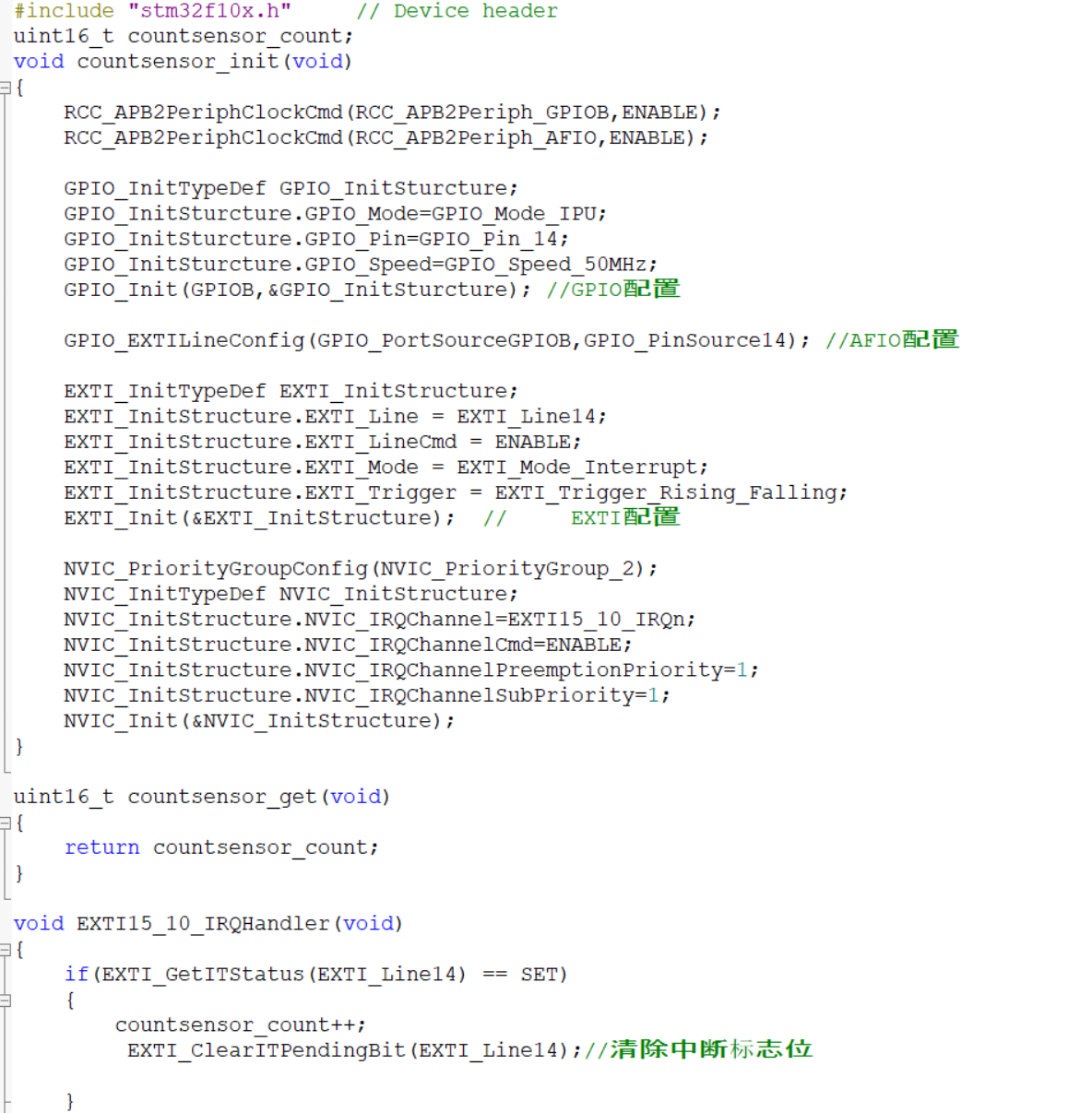

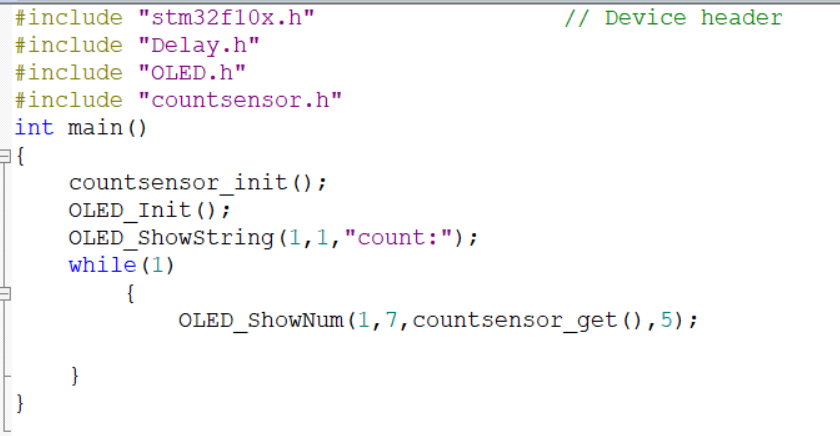

以下为计次部分代码：

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你描述的问题是关于 STM32 使用 对射式红外传感器 进行 计次 的问题。根据你的描述，显示屏上的读数没有增加，说明 中断未被正确触发 或 中断处理逻辑有误。

---

一、问题分析

你提到以下几点：

1. 遮挡物在传感器中间时，LED灯熄灭；拿走后，LED灯点亮。
2. 计次应通过中断触发，但显示屏上的读数未增加。
3. 你设置了一个参数 flag 初始值为 1，若触发中断则将其设为 0，显示屏显示的是 1。

这表明：

• 中断可能没有被触发（如中断配置错误）；
• 中断服务函数（ISR）中未执行计数操作；
• 标志位 flag 没有被正确更新或读取。

---

二、可能的原因（加粗重点）

1. 中断未被正确使能或配置

   • 检查是否在代码中开启了外部中断（EXTI）和 NVIC 中断优先级。
   • 确认是否设置了正确的中断触发方式（如上升沿/下降沿）。

2. 中断服务函数（ISR）未被调用

   • 如果中断服务函数没有被正确实现或绑定，那么即使触发了中断，也不会执行任何操作。

3. 标志位 flag 的使用逻辑有误

   • 你将 flag 初始化为 1，并在中断中设为 0，但显示屏上仍显示 1，说明 中断未被触发 或 flag 未被正确读取。

4. 中断触发条件不匹配

   • 对射式红外传感器的输出信号是否符合中断触发条件？例如：是否是低电平触发？是否是高电平触发？

5. 传感器与 STM32 的连接问题

   • 确保传感器的信号线已正确连接到 STM32 的某个 GPIO 引脚，并且该引脚配置为输入模式。

---

三、解决方案（有序列表）

1. 检查 EXTI 配置

   • 确保在初始化代码中配置了 EXTI 和 NVIC。
   • 示例代码如下：

   // 配置 EXTI 中断
   void EXTI_Config(void) {
       EXTI_InitTypeDef EXTI_InitStruct;
       NVIC_InitTypeDef NVIC_InitStruct;

       // 使能 EXTI 时钟
       RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

       // 配置 PA0 为 EXTI0
       GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);

       EXTI_InitStruct.EXTI_Line = EXTI_Line0;
       EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
       EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising_Falling; // 上升沿+下降沿
       EXTI_InitStruct.EXTI_LineCmd = ENABLE;
       EXTI_Init(&EXTI_InitStruct);

       // 配置 NVIC
       NVIC_InitStruct.NVIC_IRQChannel = EXTI0_IRQn;
       NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
       NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
       NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
       NVIC_Init(&NVIC_InitStruct);
   }


2. 编写并测试中断服务函数（ISR）

   • 确保中断服务函数被正确实现，并在其中执行计数操作。

   void EXTI0_IRQHandler(void) {
       if (EXTI_GetITStatus(EXTI_Line0) != RESET) {
           // 执行计数操作
           count++;
           EXTI_ClearITPendingBit(EXTI_Line0); // 清除中断标志
       }
   }


3. 检查标志位 flag 的使用逻辑

   • 你提到 flag = 1，中断中 flag = 0，但显示屏显示的是 1，说明：

     • 中断未被触发；
     • 或者 flag 未被正确读取（比如在主循环中没有更新显示）。

   • 建议直接使用 count 变量来显示数值，而不是依赖 flag。

4. 调试中断是否被触发

   • 在中断服务函数中添加调试信息（如 LED 状态变化或串口打印），以确认是否进入 ISR。

   void EXTI0_IRQHandler(void) {
       if (EXTI_GetITStatus(EXTI_Line0) != RESET) {
           // 打印调试信息
           printf("Interrupt triggered!\n");
           count++;
           EXTI_ClearITPendingBit(EXTI_Line0);
       }
   }


5. 验证传感器与 STM32 的连接

   • 使用示波器或万用表检测传感器输出信号是否正常。
   • 确保传感器的信号线连接至 STM32 的正确 GPIO 引脚，并且该引脚配置为输入模式。

---

四、修改后的代码示例（关键部分）

// 全局变量
volatile uint16_t count = 0;

// 中断服务函数
void EXTI0_IRQHandler(void) {
    if (EXTI_GetITStatus(EXTI_Line0) != RESET) {
        count++;  // 计数加一
        EXTI_ClearITPendingBit(EXTI_Line0);  // 清除中断标志
    }
}

// 主循环中更新显示屏
while (1) {
    // 显示 count 的值
    Display_Update(count);
}

---

五、总结

重点问题：中断未被正确触发或未被正确处理。

• 建议直接使用 count 变量进行计数，而非依赖 flag。
• 确保中断服务函数被正确实现并被调用。
• 使用调试工具（如串口打印或 LED 指示）确认中断是否被触发。

如有更多代码片段或硬件连接图，可进一步分析具体原因。
