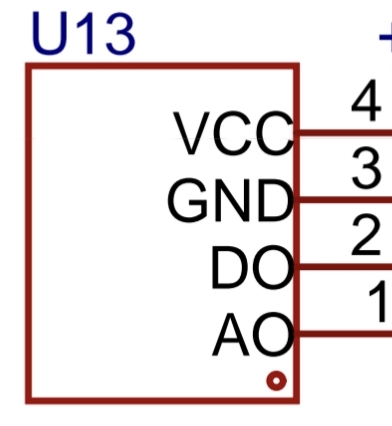

这个元件在嘉立创中怎么找?是需要自己封装吗?

在嘉立创中找不到这个东西,不知道型号是什么,如果嘉立创中没有是要自己封装吗?


  • 写回答

1条回答 默认 最新

  • 檀越@新空间 2026-03-21 16:46
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    在嘉立创(JLC-PCB)中查找元件时,如果找不到对应的型号或不确定具体参数,通常有以下几种情况和解决方案:


    一、为什么在嘉立创中找不到这个元件?

    1. 型号不明确:你可能只知道元件的功能,但不知道具体的型号。
    2. 封装不匹配:嘉立创的元件库可能没有你所需的封装(如SOP、QFN、BGA等)。
    3. 品牌/供应商限制:某些特殊品牌或供应商的元件可能不在嘉立创的数据库中。
    4. 元件较新或较少见:一些新型号或小众型号可能未被收录。

    二、是否需要自己封装?

    是的,如果嘉立创中没有你需要的元件,你可以选择自己创建封装。

    自己创建封装的情况包括:

    • 元件型号不在嘉立创的库里;
    • 封装与标准库不一致(如定制封装);
    • 你需要自定义元件属性(如引脚定义、参数等)。

    三、如何在嘉立创中查找元件?

    1. 使用嘉立创官网的“元件搜索”功能

    • 登录 JLC-PCB 官网
    • 在首页或“元件库”中使用搜索框输入元件名称、型号或参数(如 STM32F103C8T6)。
    • 如果找到,可以直接下载封装和原理图符号。

    2. 使用第三方平台查询后导入嘉立创

    • 常用平台:Mouser、Digi-Key、LCSC、Alibaba、得捷电子(Arrow) 等。
    • 查询到型号后,导出数据(如 .lib.csv 文件),然后导入到嘉立创的 PCB 设计软件中。

    3. 使用嘉立创提供的“元件库管理器”

    • 在嘉立创的在线 PCB 设计工具中,可以手动添加元件。
    • 支持上传自己的封装(.lib 文件)和原理图符号(.sym 文件)。

    四、如果找不到型号,如何处理?

    1. 确定元件功能和参数

    • 查看电路板上的丝印、图纸或实物,确认元件功能(如电容、电阻、IC、晶体管等)。
    • 如果是 IC,尝试查其数据手册(Datasheet)获取型号信息。

    2. 根据功能选型

    • 例如:如果你知道这是一个 5V 电源模块,可以搜索 “5V DC-DC 模块”。
    • 使用关键词如:Voltage Regulator, Power Module, Op-Amp, Microcontroller 等。

    3. 参考替代型号

    • 如果原型号不可用,可以寻找功能相似的替代型号(如 STM32F103C8T6 可以替换为 STM32F103RCT6)。

    五、如何自己创建封装?

    1. 准备资料

    • 元件数据手册(含封装尺寸)。
    • 引脚排列图(Pinout)。
    • 封装类型(如 DIP、SOP、QFN、BGA 等)。

    2. 使用嘉立创的封装库编辑器

    • 在嘉立创的 PCB 设计软件中,进入“元件库” → “新建封装”。
    • 手动绘制焊盘、外形轮廓、引脚编号等。

    3. 使用第三方工具生成封装

    • 工具推荐:KiCad、Altium Designer、EasyEDA、Kicad
    • 从数据手册中提取尺寸,绘制封装后导出为 .lib 文件,再导入嘉立创。

    4. 示例代码(KiCad 中创建封装)

    # KiCad 的封装文件格式示例(.kicad_mod)
    (footprint "MyCustomPart"
      (version 20231001)
      (generator "KiCad")
      (layer "F.Cu")
      (tedit 1693456789)
      (zone 0)
      (pad "1" through-hole circle (at 0 0) (size 1.0 1.0) (drill 0.8) (layers F.Cu B.Cu))
      (pad "2" through-hole circle (at 2.5 0) (size 1.0 1.0) (drill 0.8) (layers F.Cu B.Cu))
      (model "my_part.wrl"
        (at (xyz 0 0 0))
        (scale (xyz 1 1 1))
        (rotate (xyz 0 0 0)))
    )


    注意: 上述代码是 KiCad 的封装文件结构,需根据实际封装进行修改。


    六、总结:步骤清单

    1. 先确认元件型号和参数,尽量找到确切型号。
    2. 在嘉立创官网或第三方平台搜索,看是否有现成封装。
    3. 如果找不到,考虑自己创建封装
    4. 使用 KiCad 或其他工具设计封装并导出为 .lib 文件
    5. 将封装导入嘉立创的 PCB 设计软件中

    七、建议操作流程

    1. 第一步:查看电路板上的丝印或图纸,确认元件功能。
    2. 第二步:在 JLC-PCB 或 Mouser 等平台搜索型号。
    3. 第三步:如果找不到,查阅数据手册,自行创建封装
    4. 第四步:将封装导入嘉立创的设计软件中,完成布线。

    如果你能提供具体的元件名称或图片,我可以帮助你更精准地查找或创建封装!
