AFDPF孤岛检测只能在大k值的情况下检测出孤岛

Question

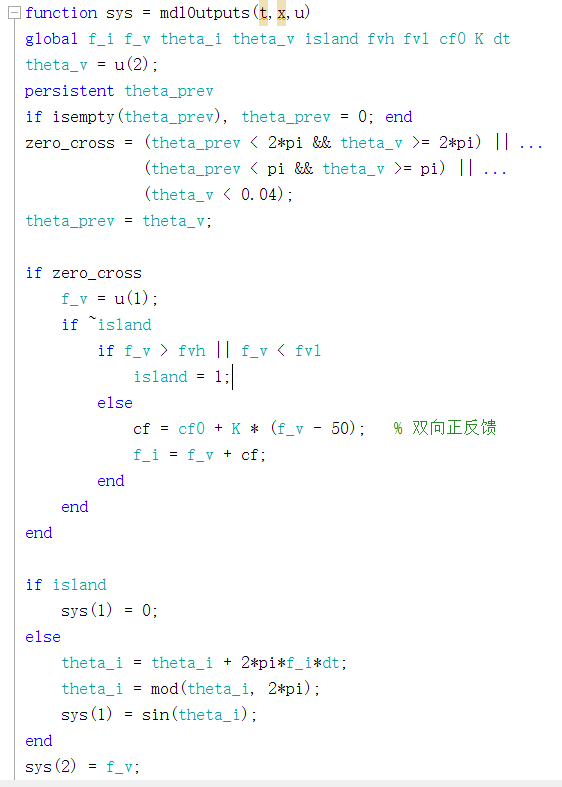

在用上面代码进行孤岛检测的时候，只能在k值大于5时才能检测到孤岛，但是我需要在k比较小的情况下也检测到孤岛，cf不变，仿真时间不变，阈值也不动，那要怎么修改。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的 AFDPF（Adaptive Frequency Disturbance Power Flow）孤岛检测方法 在 k值较大时才能检测到孤岛，而你希望在 k值较小的情况下也能够检测到孤岛。在 CF、仿真时间、阈值都不变 的前提下，要实现这一目标，需要从 算法逻辑、参数调整或信号注入策略 等方面进行优化。

---

✅ 问题分析

• AFDPF 方法的核心思想：通过注入频率扰动信号（如正弦波），观察系统响应来判断是否发生孤岛。
• k值的含义：通常代表注入信号的频率偏移量（如相对于工频的偏移）。k越大，注入信号越强，检测灵敏度越高。
• 当前问题：当 k 较小时，注入信号不足以引起足够的系统响应，导致无法检测到孤岛。

---

🔧 解决方案（重点部分加粗）

1. 增强注入信号的幅度或频率扰动强度

   • 修改注入信号的幅值或频率偏移量（k值）的动态调整策略。
     • 不是固定一个大的 k 值，而是根据系统状态动态调整 k 值。
     • 例如，可以设计一个 自适应 k 控制模块，在初始阶段使用较小的 k 值，如果未检测到孤岛，则逐步增大 k 值，直到检测成功。

2. 引入多频率扰动信号

   • 使用多个不同频率的扰动信号同时注入电网中。
     • 这样即使某个频率的 k 值较小，其他频率的扰动信号仍可能被检测到。
     • 可以提高整体的检测灵敏度。

3. 改进响应信号的特征提取方法

   • ****对采集到的电压/电流信号进行更精细的特征提取（如FFT、小波变换等）。
     • 提高对微弱扰动信号的识别能力。
     • 即使 k 值较小，也能从信号中提取出明显的特征变化。

4. 优化检测算法中的滤波器设计

   • 调整带通滤波器的中心频率和带宽，使其更敏感于小 k 值下的扰动信号。
     • 比如，降低滤波器的截止频率范围，增加对低频扰动的捕捉能力。

5. 引入辅助信号注入机制（如阻抗扫描）

   • 结合阻抗扫描技术，进一步增强对小扰动信号的检测能力。
     • 通过改变系统阻抗特性，使得小 k 值的扰动更容易被检测出来。

---

📌 修改建议示例（代码片段）

如果你使用的是 MATLAB/Simulink 或 Python 中的 AFDPF 孤岛检测算法，可以尝试如下修改：

% 原始代码（假设k为常数）
k = 5; % 固定k值

% 修改后：动态调整k值
if ~isIslandDetected
    k = 1; % 初始小k值
    while ~isIslandDetected && k < 10
        k = k + 1;
        % 重新注入信号并检测
        [isIslandDetected, response] = detectIsland(k);
    end
end

或者，在多频率扰动中：

% 注入多个频率扰动
frequencies = [49.5, 50.0, 50.5]; % 多个频率
for f in frequencies
    injectSignal(f); % 注入频率扰动
    if detectIsland()
        break;
    end
end

---

🧠 总结

| 改进方向 | 说明 | |---------|------| | 动态调整k值 | 根据检测结果动态增大小k值，提升小k值下的检测能力 | | 多频率扰动 | 使用多个频率扰动信号，避免依赖单一k值 | | 信号特征提取优化 | 更精细的信号处理方式，提高对小扰动的识别能力 | | 滤波器优化 | 调整滤波器参数，增强对小k值扰动的捕捉 | | 辅助信号注入 | 结合阻抗扫描等技术，提升检测可靠性 |

---

如果你能提供具体的代码或仿真环境（如 MATLAB/Simulink、Python、PSCAD 等），我可以进一步帮你修改相关部分。
