STM32驱动蜂鸣器不按照程序执行

Question

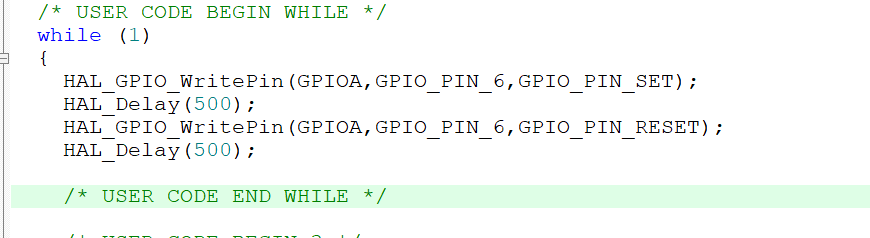

我在学习时使用stm32f103c8t6，最常见的板子，驱动一个蜂鸣器模块，有源蜂鸣器，低电平激活，卖家的资料上写工作电压是5V，我先编写了程序简单测试下，程序如图，PA6设置为推挽输出，默认高电平，无上拉。

很简单的程序，编译下载后发现给模块接上5v蜂鸣器就会响个不停，完全没按照程序，但是把5v换成3.3v就开始按照程序的执行了，这是怎么回事，求解答

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你遇到的问题是关于 STM32F103C8T6 驱动 有源蜂鸣器 时，程序未按预期执行，导致蜂鸣器一直响。根据你的描述，问题可能出在以下几个方面：

---

✅ 问题分析

1. 电压不匹配

• 蜂鸣器模块标称工作电压为 5V，但 STM32 的 IO 引脚输出电压为 3.3V。
• 如果你直接将蜂鸣器接到 5V 电源 和 PA6（3.3V），那么当 PA6 输出低电平时，蜂鸣器的供电回路会通过 PA6 接地，这会导致蜂鸣器持续导通，因为此时 PA6 是低电平（0V），而蜂鸣器的另一端接的是 5V，所以电流从 5V 流入蜂鸣器，再流到 PA6（低电平），形成闭合回路，导致蜂鸣器一直响。

重点：
PA6 作为推挽输出，默认高电平（3.3V），但如果你将蜂鸣器的一端接 5V，另一端接 PA6，那么在 PA6 输出低电平时，就会形成一个完整的电路，使蜂鸣器一直响。

---

2. 驱动能力不足

• STM32 的 IO 引脚虽然可以输出 3.3V，但其驱动能力有限，无法直接驱动 有源蜂鸣器（尤其是需要较大电流的型号）。
• 若使用 5V 电源，而蜂鸣器的控制引脚（如 PA6）只提供 3.3V，可能导致蜂鸣器误触发或无法正常关闭。

---

✅ 解决方案

1. 使用三极管/晶体管驱动

为了保护 STM32 的 IO 引脚，并确保蜂鸣器能正确被控制，建议使用 NPN 晶体管（如 9013、2N3904） 或 MOSFET 来驱动蜂鸣器。

电路连接方式：

• 蜂鸣器一端接 5V，另一端接 晶体管的集电极（或 MOSFET 的漏极）。
• 晶体管的发射极（或 MOSFET 的源极）接地。
• 基极（或栅极）接 STM32 的 PA6 引脚。
• 在基极与 PA6 之间加一个 1kΩ 电阻，防止过流。

示例代码（使用 PA6 控制蜂鸣器）：

#include "stm32f10x.h"

void GPIO_Config(void) {
    GPIO_InitTypeDef GPIO_InitStruct;

    // 使能 GPIOA 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置 PA6 为推挽输出
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

int main(void) {
    GPIO_Config();

    while (1) {
        // 蜂鸣器响 1 秒
        GPIO_SetBits(GPIOA, GPIO_Pin_6); // 设置为高电平（关闭蜂鸣器）
        Delay(1000); // 延时 1 秒

        // 蜂鸣器停止
        GPIO_ResetBits(GPIOA, GPIO_Pin_6); // 设置为低电平（开启蜂鸣器）
        Delay(1000); // 延时 1 秒
    }
}

注意： 上述代码中 Delay() 函数需要你自己实现，例如使用定时器或者简单的延时函数。

---

2. 使用 3.3V 电源驱动蜂鸣器

如果蜂鸣器支持 3.3V 工作电压，则可以直接用 STM32 的 3.3V 供电，无需额外电源。这样就不会出现因电压不匹配导致的异常响动。

---

3. 检查蜂鸣器是否损坏

有时候蜂鸣器本身可能存在故障，比如内部短路，也会导致一直响。你可以尝试更换一个蜂鸣器测试。

---

✅ 总结

| 问题原因 | 解决方案 | |----------|-----------| | 电压不匹配（5V vs 3.3V） | 使用三极管或 MOSFET 驱动，避免直接连接 | | 驱动能力不足 | 使用外部驱动电路增强驱动能力 | | 蜂鸣器损坏 | 更换蜂鸣器测试 |

---

✅ 建议

• 推荐使用三极管驱动，这是最常见且安全的做法。
• 确保蜂鸣器的工作电压与电源一致。
• 不要直接将蜂鸣器接到 STM32 的 IO 引脚上，以免烧毁芯片。

如有需要，我可以提供更详细的驱动电路图和代码示例。
