交换机与交换机之间 交换机与pc之间

Question

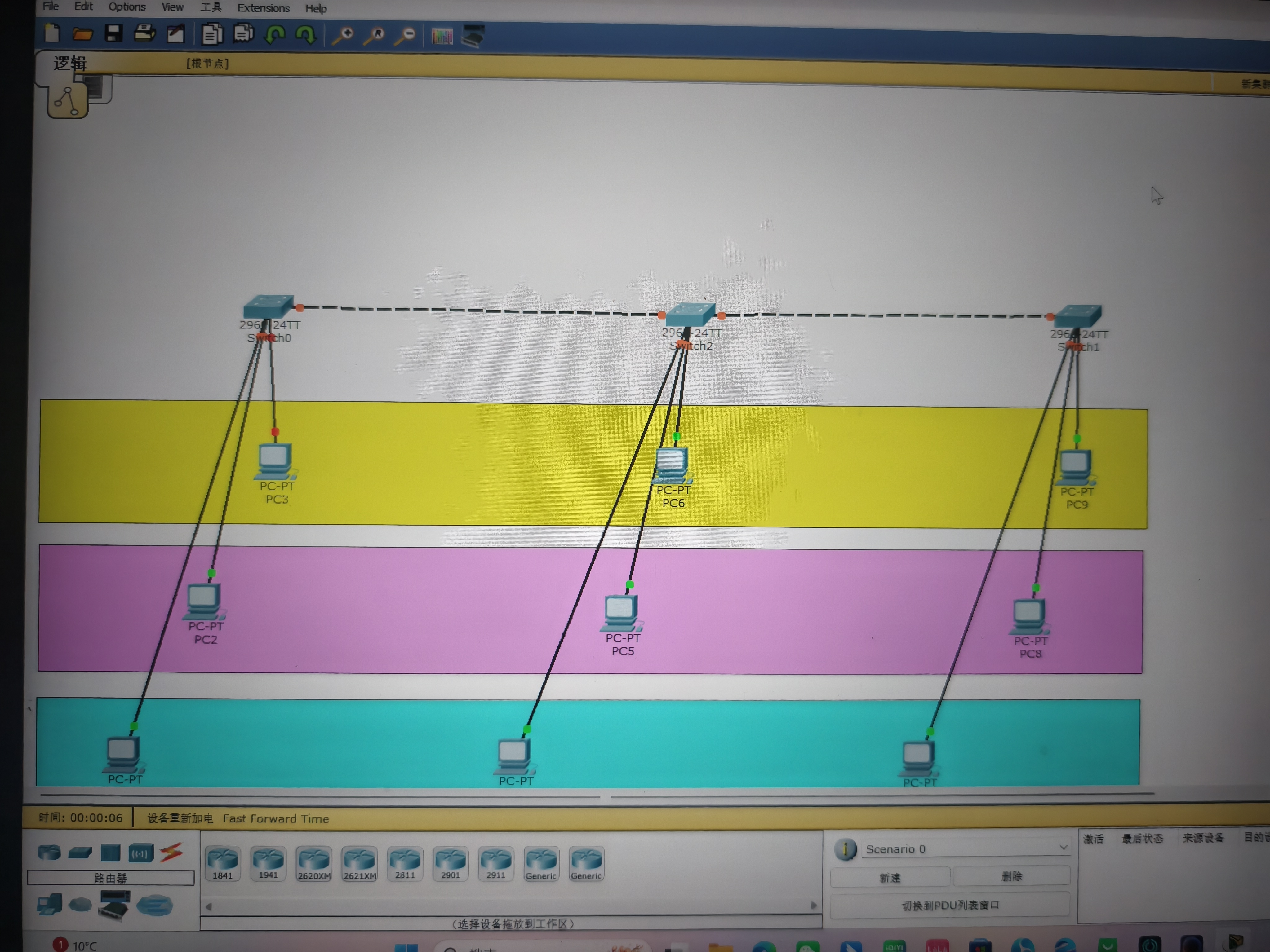

上课布置的任务 做完了之后又打开了一遍 好像是说有两个地方做错了 一个是交换机switch0和pc3的问题 另一个是三个交换机之间trunk配置的问题 刚上大一不知道该怎么做(⋟﹏⋞)

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你好！你提到的“交换机与交换机之间”、“交换机与PC之间”的配置任务，是网络基础课程中常见的实验内容。你已经完成了任务，但再次打开时发现有两个错误，分别是：

1. 交换机 switch0 与 PC3 的连接问题
2. 三个交换机之间的 Trunk 配置问题

下面我会详细解释这两个问题，并提供解决方案，帮助你理解并修复错误。

---

🧠 一、问题分析

1. 交换机 switch0 与 PC3 的连接问题

这个错误可能出现在以下几个方面：

• 接口未正确配置：比如没有将 PC3 所在的接口设置为 Access 模式。
• VLAN 配置不正确：PC3 所在的 VLAN 没有被正确分配到对应的接口。
• IP 地址配置错误：PC3 的 IP 地址不在该 VLAN 的网段内。
• 物理连接问题：比如网线没插好、接口未启用等。

2. 三个交换机之间的 Trunk 配置问题

Trunk 是用于在多个交换机之间传输多个 VLAN 流量的链路。常见错误包括：

• Trunk 接口未正确配置：没有将接口设置为 Trunk 模式。
• Trunk 允许的 VLAN 不完整：只允许了部分 VLAN，导致某些 VLAN 无法跨交换机通信。
• Trunk 协议不一致：如一方使用 dot1q，另一方未配置或使用其他协议。
• 交换机之间未正确连接：物理链路不通，导致 Trunk 无法建立。

---

✅ 二、解决方案

🔧 1. 修复 switch0 与 PC3 的连接问题

步骤如下：

1. 进入 switch0 的配置模式

   Switch> enable
   Switch# configure terminal


2. 进入 PC3 所在的接口（假设是 Fa0/1）

   Switch(config)# interface FastEthernet0/1


3. 将接口设置为 Access 模式

   Switch(config-if)# switchport mode access


4. 将接口分配到正确的 VLAN（例如 VLAN 10）

   Switch(config-if)# switchport access vlan 10


5. 保存配置

   Switch(config)# exit
   Switch# copy running-config startup-config


6. 检查 PC3 的 IP 地址是否属于 VLAN 10 的网段（如 192.168.10.0/24）

重点：确保 PC3 的 IP 地址和子网掩码正确，且与 VLAN 10 的网段匹配。

---

🌐 2. 修复三个交换机之间的 Trunk 配置问题

步骤如下：

1. 进入每个交换机的配置模式

   Switch> enable
   Switch# configure terminal


2. 进入需要配置 Trunk 的接口（例如 Fa0/24）

   Switch(config)# interface FastEthernet0/24


3. 将接口设置为 Trunk 模式

   Switch(config-if)# switchport mode trunk


4. 允许所有 VLAN 或指定 VLAN 通过 Trunk

   • 如果要允许所有 VLAN：

     Switch(config-if)# switchport trunk allowed vlan all


   • 如果只需要特定 VLAN（如 VLAN 10, 20, 30）：

     Switch(config-if)# switchport trunk allowed vlan 10,20,30


5. 保存配置

   Switch(config)# exit
   Switch# copy running-config startup-config


6. 重复以上步骤，对其他两个交换机的对应接口进行相同配置

重点：确保三台交换机之间的连接接口都配置为 Trunk 模式，并且允许相同的 VLAN 跨交换机通信。

---

💡 三、代码示例（修改后的配置）

示例：switch0 的配置（PC3 所在接口）

Switch> enable
Switch# configure terminal
Switch(config)# interface FastEthernet0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# end
Switch# copy running-config startup-config

示例：交换机之间的 Trunk 配置（以 switch0 和 switch1 为例）

Switch> enable
Switch# configure terminal
Switch(config)# interface FastEthernet0/24
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20,30
Switch(config-if)# end
Switch# copy running-config startup-config

---

📝 四、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | switch0 与 PC3 连接问题 | 接口未设置为 Access 模式或 VLAN 错误 | 设置为 Access 模式并分配正确 VLAN | | 三个交换机之间 Trunk 配置问题 | Trunk 模式未配置或 VLAN 允许不一致 | 配置 Trunk 模式并允许相同 VLAN |

---

如果你愿意分享具体的拓扑图或配置截图，我可以进一步帮你定位具体错误。希望这些内容能帮到你！加油，别担心，这是学习过程中很正常的一部分 😊
