求各位解惑,不知道怎么理解

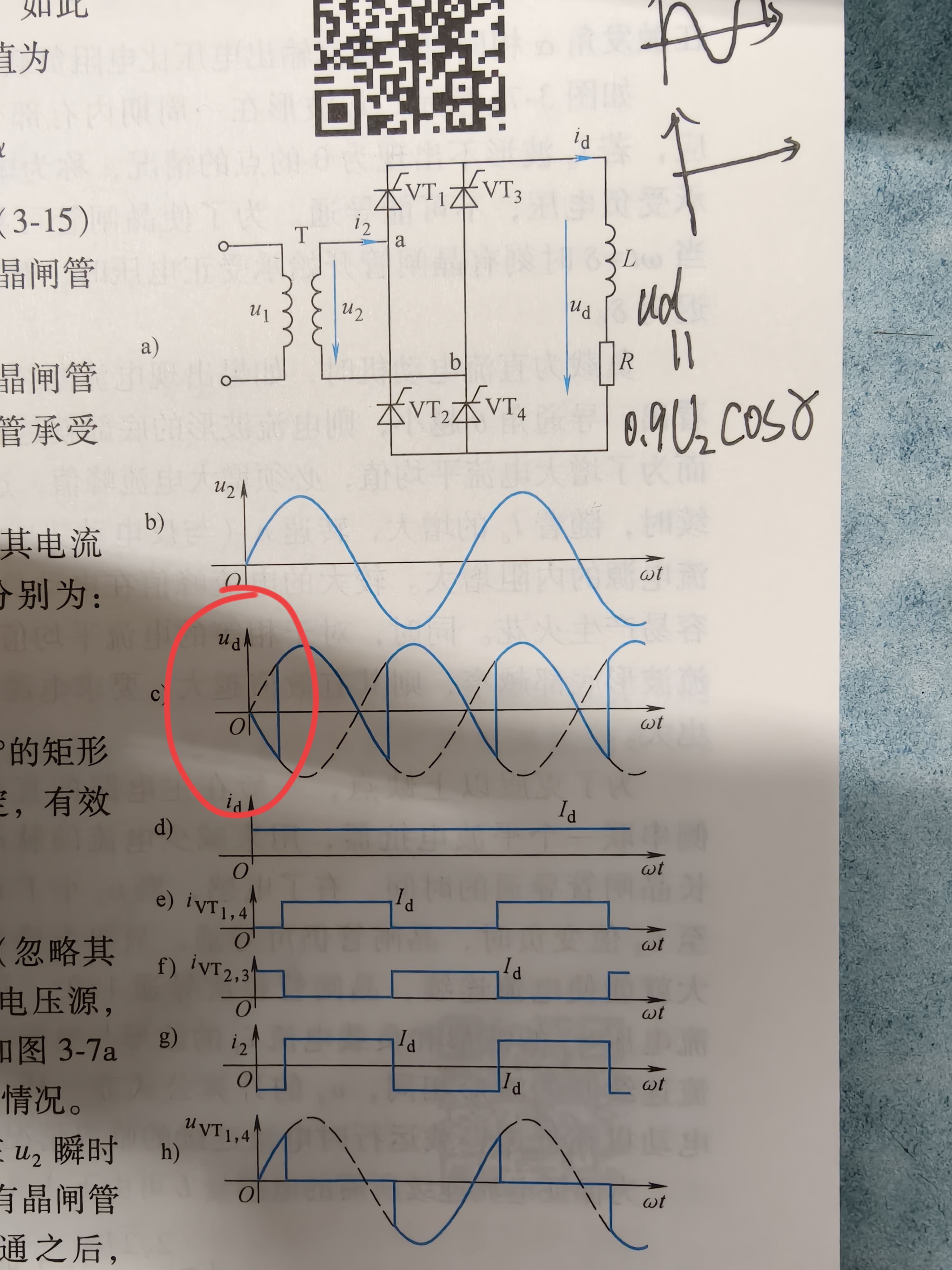

这个ud变成负的该怎么理解呀,我知道是电感但是不知道怎么理解,求解惑

  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-03-24 08:57
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    你提到的“ud变成负的”这个现象,通常出现在电感(Inductor)相关的电路分析中,尤其是在交流电路瞬态分析中。我们可以从以下几个方面来理解这个问题:


    一、基本概念理解

    1. 电感的基本特性

    • 电感是一种储能元件,其电压与电流的变化率成正比。

    • 根据法拉第电磁感应定律,电感上的电压公式为:

      $$ u_L = L \cdot \frac{di}{dt} $$

      其中:

      • $ u_L $ 是电感两端的电压;
      • $ L $ 是电感值(单位:亨利 H);
      • $ \frac{di}{dt} $ 是电流随时间的变化率。

    2. ud变成负的含义

    • “ud”可能指的是电感两端的电压(比如 $ u_d $ 或 $ u_L $),当它变为负值时,表示:

      电感两端的电压方向与设定参考方向相反

      换句话说,如果电感中的电流在减小($ \frac{di}{dt} < 0 $),那么电感两端的电压就会是负的


    二、为什么会“ud变成负的”

    1. 电流变化导致的反向电压

    • 当电流通过电感时,电感会储存磁能。
    • 如果电流突然减小(如开关断开、负载变化等),电感会试图维持电流不变,从而产生一个反向电动势(即电压为负)。

    2. 电路中的瞬态过程

    • RC/RL电路中,尤其是RL电路中,电感会在通电或断电瞬间产生反向电压。
    • 例如,在开关断开时,电感会产生一个很大的反向电压(可能造成电火花或损坏元件)。

    3. 交流电路中的相位关系

    • 在交流电路中,电感的电压和电流之间有90度的相位差
    • 电流滞后于电压,因此在某些时刻,电感电压可能是负值

    三、如何理解“ud变成负的”的物理意义

    | 现象 | 物理意义 | |------|----------| | ud为正 | 电流在增加,电感正在充电(吸收能量) | | ud为负 | 电流在减少,电感正在放电(释放能量) |


    四、实际应用中的例子

    1. 电感线圈在开关断开时的电压尖峰

    • 假设有一个电感线圈连接到一个直流电源上,当开关突然断开时,电流无法立即停止,电感会产生反向电压,这就是为什么有时会出现电火花击穿二极管的原因。

    2. 电感在交流电路中的作用

    • 在交流电路中,电感的电压和电流相位不同,因此在某些时刻电压会为负。

    五、解决方案与建议

    如果你是在进行仿真或实验时观察到“ud为负”,可以尝试以下方法进行理解和处理:

    1. 检查电流变化情况

    • 使用示波器或仿真工具查看电感中的电流是否在减小
    • 如果电流在减小,则说明ud为负是正常的。

    2. 使用续流二极管(Flyback Diode)

    • 在电感电路中加入一个续流二极管,可以防止电感产生的反向电压对其他元件造成损害。

    3. 优化电路设计

    • 如果ud为负是不期望的现象,可以通过调整电路参数(如电阻、电容、电感值)来控制电压波动。

    4. 仿真验证

    • 在仿真软件(如Multisim、PSpice、LTspice等)中设置合理的初始条件和激励信号,观察ud的变化趋势。

    六、代码示例(MATLAB/Simulink)

    如果你使用的是MATLAB/Simulink进行仿真,可以参考以下代码片段(基于简单RL电路):

    % 定义参数
    L = 1e-3;   % 电感值 (H)
    R = 10;     % 电阻值 (Ω)
    V = 10;     % 输入电压 (V)

    % 时间向量
    t = 0:0.001:0.1;

    % 电流函数(假设输入为阶跃信号)
    i = V/R * (1 - exp(-t/(L/R)));

    % 计算电感电压
    u_L = L * diff(i) / 0.001; % 近似计算导数

    % 绘制结果
    figure;
    plot(t, u_L);
    xlabel('Time (s)');
    ylabel('Voltage across inductor (V)');
    title('Inductor Voltage (ud) Over Time');
    grid on;


    注意:这只是一个近似计算,实际仿真中应使用更精确的方法(如微分方程求解)。


    七、总结

    • ud为负表示电感两端的电压方向与设定方向相反;
    • 通常是由于电流减小瞬态过程引起的;
    • 在实际电路中,这种现象常见于电感放电阶段交流电路中
    • 可以通过续流二极管电路优化等方式加以控制。

    如果你能提供更多上下文(如具体电路图、仿真设置、测量仪器等),我可以给出更具体的分析和建议。

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
