怎么分析这个由微带线组成的偏置网络

Question

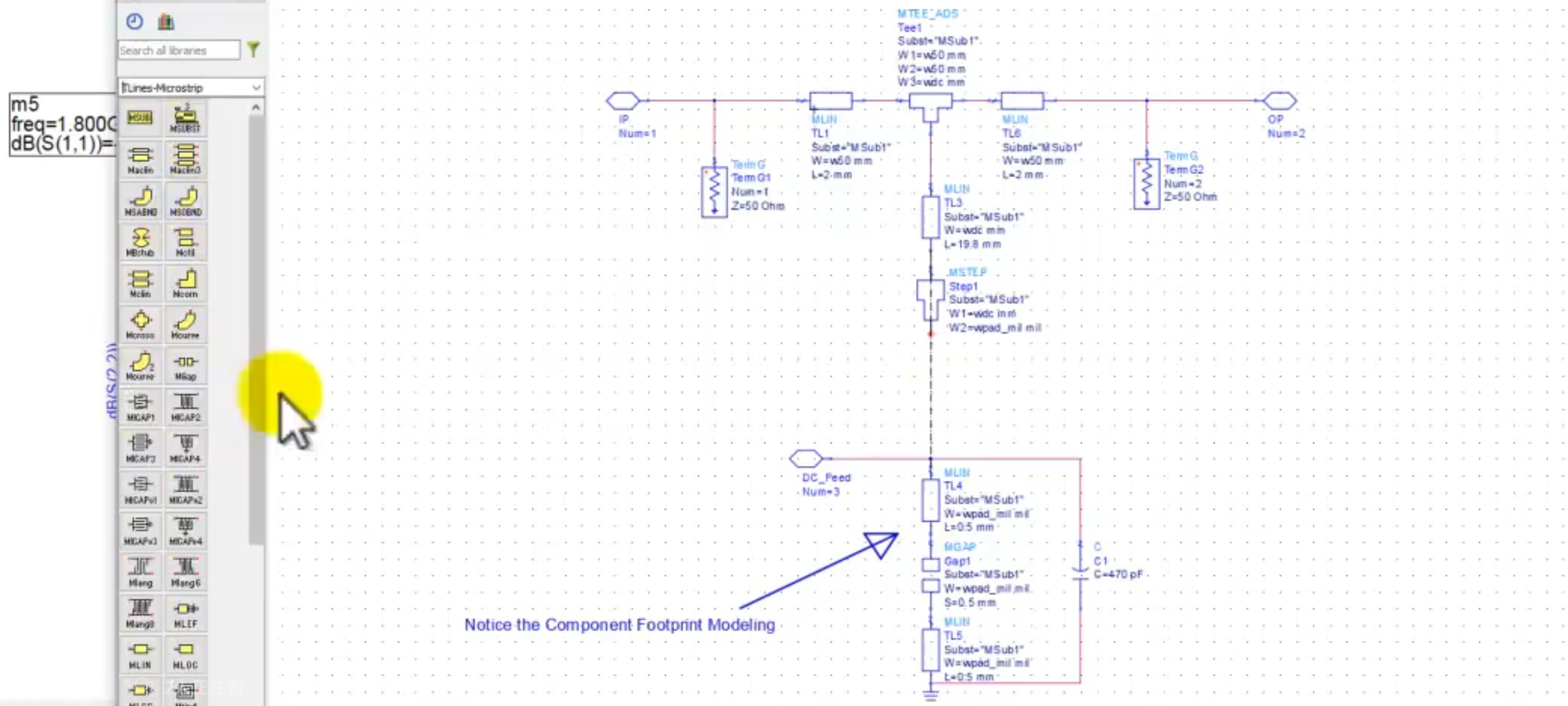

怎么分析它，每一个元器件都有什么作用，为什么要做一个间隙，怎么实现这个偏置

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

分析由微带线组成的偏置网络，是射频（RF）和微波电路设计中常见的问题。这类偏置网络主要用于为有源器件（如晶体管、放大器等）提供直流工作点（偏置电压），同时确保交流信号能正常通过而不受干扰。

---

一、偏置网络的基本构成

一个典型的微带线偏置网络通常包括以下元件：

1. 电阻（R）
2. 电容（C）
3. 电感（L）
4. 微带线结构
5. 间隙（Gap）

---

二、每个元器件的作用

1. 电阻（R）

• 作用： 提供直流偏置路径，限制电流，防止过载。
• 特点： 一般选择低值电阻，以避免对高频信号造成明显衰减。
• 示例： 在晶体管的基极或栅极上加一个偏置电阻，使晶体管处于合适的静态工作点。

2. 电容（C）

• 作用： 隔直通交（DC Blocking），阻止直流电流通过，只让交流信号通过。
• 特点： 选择高频性能好的电容，如陶瓷电容或薄膜电容。
• 示例： 在输入/输出端口加入电容，实现与外部电路的隔离。

3. 电感（L）

• 作用： 用于阻抗匹配或构建滤波器，也可以作为“扼流圈”阻止高频信号进入直流偏置回路。
• 特点： 通常使用小型贴片电感，具有低损耗、高Q值。
• 示例： 在偏置线路上加入电感，形成一个LC谐振电路，提升信号质量。

4. 微带线结构

• 作用： 传输高频信号，同时作为偏置路径的一部分。
• 特点： 微带线的特性阻抗（通常为50Ω）需与系统匹配。
• 示例： 通过调整微带线的宽度、长度和介质材料来实现所需的阻抗和相位特性。

5. 间隙（Gap）

• 作用： 实现隔离，防止直流偏置回路与高频信号路径直接连接。
• 特点： 间隙处可以视为一个开路或电容耦合，具体取决于其尺寸和位置。
• 示例： 在微带线上制造一个“缺口”，用于实现阻抗匹配或隔离不同频率段。

---

三、为什么要做一个间隙？

在微带线偏置网络中设置间隙（Gap），主要有以下几个原因：

1. 实现隔离（Isolation）

   • 间隙可以阻止直流偏置电流与高频信号路径之间的直接接触，避免信号失真或损坏器件。

2. 提高稳定性

   • 间隙可以减少寄生效应，增强系统的稳定性，特别是在高频应用中。

3. 改善阻抗匹配

   • 通过调节间隙的大小，可以改变微带线的分布电容，从而实现更精确的阻抗匹配。

4. 实现调谐功能

   • 某些情况下，间隙还可以作为可调元件，用于微调偏置网络的性能。

---

四、如何实现偏置？

1. 偏置电路的基本原理

偏置电路的核心目标是为有源器件（如晶体管）提供稳定的直流工作点，同时不影响其交流信号的传输。

常见偏置方式：

• 固定偏置（Fixed Bias）
• 分压式偏置（Voltage Divider Bias）
• 自偏置（Self-Bias）
• 电流镜偏置（Current Mirror Bias）

2. 偏置网络的实现步骤

以下是实现偏置网络的一般流程：

1. 确定有源器件的工作点（Q点）

   • 根据晶体管的参数（如Vcc、Ic、Vce等）计算所需偏置电压和电流。

2. 选择合适的偏置电阻

   • 根据工作点计算出偏置电阻的阻值，确保电流不会过大。

3. 添加隔直电容

   • 在输入/输出端口加入电容，确保直流不通过，只允许交流信号通过。

4. 设计微带线结构

   • 根据频率范围和阻抗要求设计微带线的宽度、长度和介质材料。

5. 添加间隙（Gap）

   • 在适当的位置加入间隙，实现隔离或调谐功能。

6. 仿真验证

   • 使用ADS、HFSS、CST等工具进行仿真，验证偏置网络是否满足性能指标。

---

五、示例代码（基于ADS仿真）

以下是一个简单的偏置网络仿真代码（适用于ADS）的片段，展示如何建立一个包含微带线、电阻、电容和间隙的偏置网络。

% ADS仿真脚本示例（伪代码）
% 创建一个简单偏置网络模型

% 定义变量
Vcc = 5; % 电源电压
Rbias = 1000; % 偏置电阻
Cbias = 10e-9; % 隔直电容
Z0 = 50; % 特性阻抗
Length = 10e-3; % 微带线长度
Gap = 0.5e-3; % 间隙长度

% 创建微带线
microstrip_line = create_microstrip(Z0, Length, Gap);

% 添加偏置电阻
resistor = add_resistor(microstrip_line, Rbias);

% 添加隔直电容
capacitor = add_capacitor(resistor, Cbias);

% 设置激励源
source = set_source(Vcc);

% 连接电路
connect(source, capacitor);
connect(capacitor, microstrip_line);

% 仿真
simulate();

注意：以上代码仅为示意，实际使用时需根据具体软件接口编写。

---

六、总结

| 元件 | 作用 | 关键点 | |------|------|--------| | 电阻 | 提供直流偏置 | 选择低值，避免影响高频信号 | | 电容 | 隔直通交 | 高频性能好，选择合适容值 | | 电感 | 阻抗匹配 / 滤波 | 低损耗、高Q值 | | 微带线 | 传输信号 | 阻抗匹配，合理设计 | | 间隙 | 实现隔离 / 调谐 | 可调，影响分布电容 |

---

七、重点总结（加粗部分）

• 间隙 的作用是实现隔离，防止直流与高频信号直接接触，提高系统稳定性。
• 微带线 是偏置网络的核心传输路径，其设计直接影响信号质量和阻抗匹配。
• 偏置电阻 和 隔直电容 是保证有源器件稳定工作的关键组件。
• 仿真验证 是实现高性能偏置网络的重要步骤，建议使用专业工具如ADS、CST等。

---

如果你有具体的偏置网络图或设计需求，可以提供详细信息，我可以进一步帮助你分析和优化。
