adamscar与simulink联合仿真，加速度振荡严重

Question

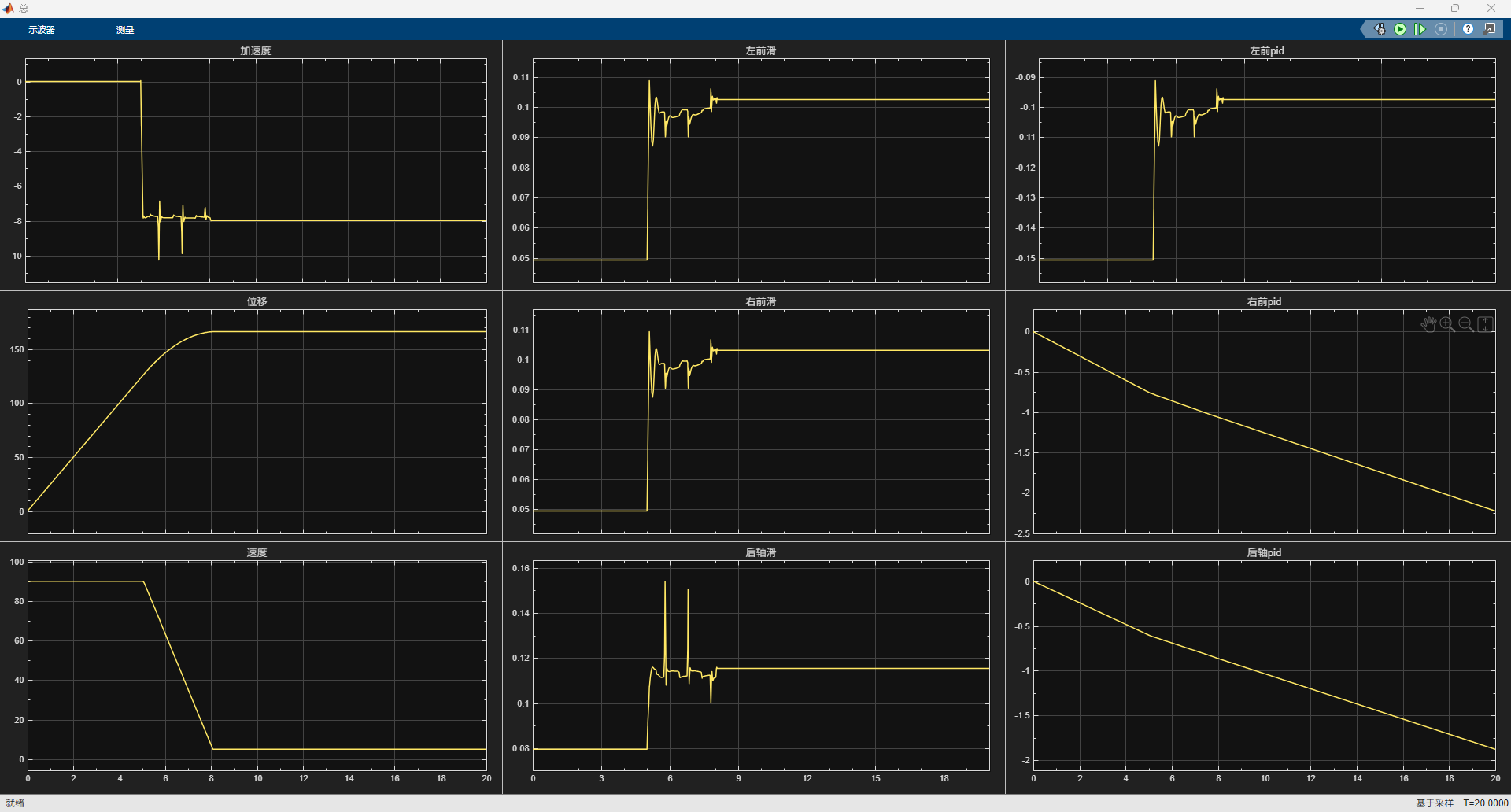

adams制动实验加速度和滑移率振荡严重

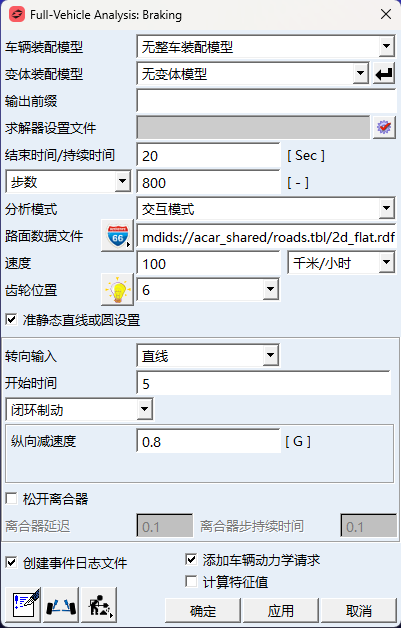

adamscar与simulink联合仿真，adams是2024.2版本，matlab是2025b版本

重新做了几次全部都是一样的振荡严重，不知是何种原因

######我想不知道是制动压力过大还是说是什么参数没调好

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在 ADAMS/Car 与 MATLAB/Simulink 联合仿真中，加速度和滑移率振荡严重 是一个常见的问题。这可能由多种原因引起，包括但不限于：

• 制动压力设置不合理
• PID 控制器参数未调优
• 模型物理参数不准确
• 联合仿真接口配置错误
• 数值稳定性问题（如步长、积分方法等）

---

🚨 一、加速度和滑移率振荡的可能原因分析

1. 制动压力过大或控制策略不当

• 如果制动压力过高，可能导致车轮抱死，从而引发剧烈的滑移率变化。
• 在 ADAMS 中，如果制动压力没有经过合理的控制逻辑（如 PID 控制），可能会导致系统不稳定。

2. Simulink 控制器参数未优化

• 如果你在 Simulink 中使用了 PID 控制器来调节制动压力，但 PID 参数（Kp, Ki, Kd）设置不当，会导致系统响应过强或震荡。
• 比如：Kp 过大会使得控制器对误差反应过于敏感，导致振荡；Ki 过大则可能导致系统累积误差，产生超调。

3. ADAMS 模型中的摩擦或轮胎特性不准确

• 轮胎的 滑移率-制动力曲线 如果建模不准确，会导致制动过程中滑移率变化异常。
• 车辆质量、惯性、悬挂刚度等参数如果不合理，也可能导致加速度波动。

4. 联合仿真接口配置问题

• ADAMS 和 Simulink 的联合仿真通常通过 FMU（Functional Mock-up Unit） 或 S-Function 实现。
• 如果 FMU 导出时配置不正确（例如采样时间、输出变量不完整），或者 Simulink 中的接口模块设置不对，会导致数据传递不稳定。

5. 数值积分方法选择不当

• ADAMS 默认使用的是 Radau 积分器，而 Simulink 可能使用的是 ode45 或其他方法。
• 不同的积分方法在处理刚性系统时表现不同，可能导致 数值不稳定，从而引发振荡。

---

🔧 二、解决方案与优化建议

✅ 1. 检查并调整制动压力控制逻辑

• 在 Simulink 中优化 PID 控制器参数：

  • 使用 Ziegler-Nichols 方法 或 自动整定工具（如 PID Tuner） 来调整 Kp、Ki、Kd。
  • 建议先尝试较小的 Kp 值，逐步增加，观察系统响应是否稳定。

  % 示例：PID 控制器参数调整
  Kp = 0.5;   % 初始值
  Ki = 0.1;
  Kd = 0.01;


• 限制最大制动压力：

  • 在 Simulink 中加入 饱和模块（Saturation Block），防止制动压力超过设定上限。

✅ 2. 优化 ADAMS 模型中的轮胎和制动参数

• 检查轮胎滑移率-制动力曲线：

  • 确保轮胎模型使用的是 真实数据，如来自实验或厂家提供的曲线。
  • 如果使用的是 Magic Formula 轮胎模型，确保其参数（如 C1, C2, C3 等）准确。

• 调整制动器特性：

  • 在 ADAMS 中检查制动器的 力-位移关系，避免突然的制动动作。

✅ 3. 验证联合仿真接口配置

• 检查 FMU 导出设置：

  • 在 ADAMS 中导出 FMU 时，确保所有关键信号（如车速、滑移率、制动压力等）都包含在内。
  • 设置合适的 采样时间，一般建议为 0.01s 或更小。

• 在 Simulink 中检查 S-Function 或 FMU 接口模块：

  • 确保输入输出端口匹配，信号类型一致（如 double、int 等）。
  • 避免出现 信号丢失或延迟。

✅ 4. 调整积分方法与仿真步长

• 在 ADAMS 中更改积分方法：

  • 尝试使用 BDF (Backward Differentiation Formula) 或 Gear's Method，适用于刚性系统。

• 在 Simulink 中调整求解器设置：

  • 将 Solver Type 改为 Variable-Step，并选择 ode15s 或 ode23t。
  • 设置 Max Step Size 为 0.01s 或更小，以提高精度。

✅ 5. 添加阻尼或滤波器

• 在 Simulink 中加入低通滤波器：

  • 对制动压力或车速信号进行平滑处理，减少高频噪声。

  % 示例：低通滤波器
  [num, den] = butter(2, 0.1); % 截止频率为 0.1 rad/s


---

📌 三、推荐调试步骤

1. 从简单测试开始：

   • 先运行一个无控制的制动过程，观察加速度和滑移率是否自然平稳。
   • 如果自然状态下仍有振荡，说明模型本身存在问题。

2. 逐步引入控制逻辑：

   • 先用固定制动压力进行测试，确认模型稳定性。
   • 再逐步引入 PID 控制器，观察系统响应。

3. 使用 MATLAB 的 Simulink Real-Time 工具进行实时仿真：

   • 可以更直观地观察系统行为，并进行在线调试。

4. 对比实验：

   • 对比不同 PID 参数下的结果，找出最佳参数组合。

---

💡 四、代码示例（Simulink 中的 PID 控制器优化）

% PID 控制器参数
Kp = 0.8;    % 比例增益
Ki = 0.05;   % 积分增益
Kd = 0.01;   % 微分增益

% 创建 PID 控制器
pidController = pid(Kp, Ki, Kd);

% 添加到 Simulink 模型中
add_block('simulink/Continuous/PID Controller', 'YourModel/PID_Controller');
set_param('YourModel/PID_Controller', 'Kp', num2str(Kp), ...
          'Ki', num2str(Ki), ...
          'Kd', num2str(Kd), ...
          'IntegralLimit', '[-1,1]');

---

🧠 五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 加速度振荡 | 制动压力过大、PID 参数不当 | 优化 PID 参数，限制最大制动压力 | | 滑移率振荡 | 轮胎模型不准确、控制逻辑问题 | 校准轮胎参数，添加滤波器 | | 数值不稳定 | 积分方法或步长设置不当 | 更改积分方法，减小仿真步长 | | 接口问题 | FMU 导出或 Simulink 接口配置错误 | 验证信号连接，确保一致性 |

---

如果你愿意提供具体的 ADAMS 模型结构 或 Simulink 控制逻辑图，我可以进一步帮助你定位问题根源。
