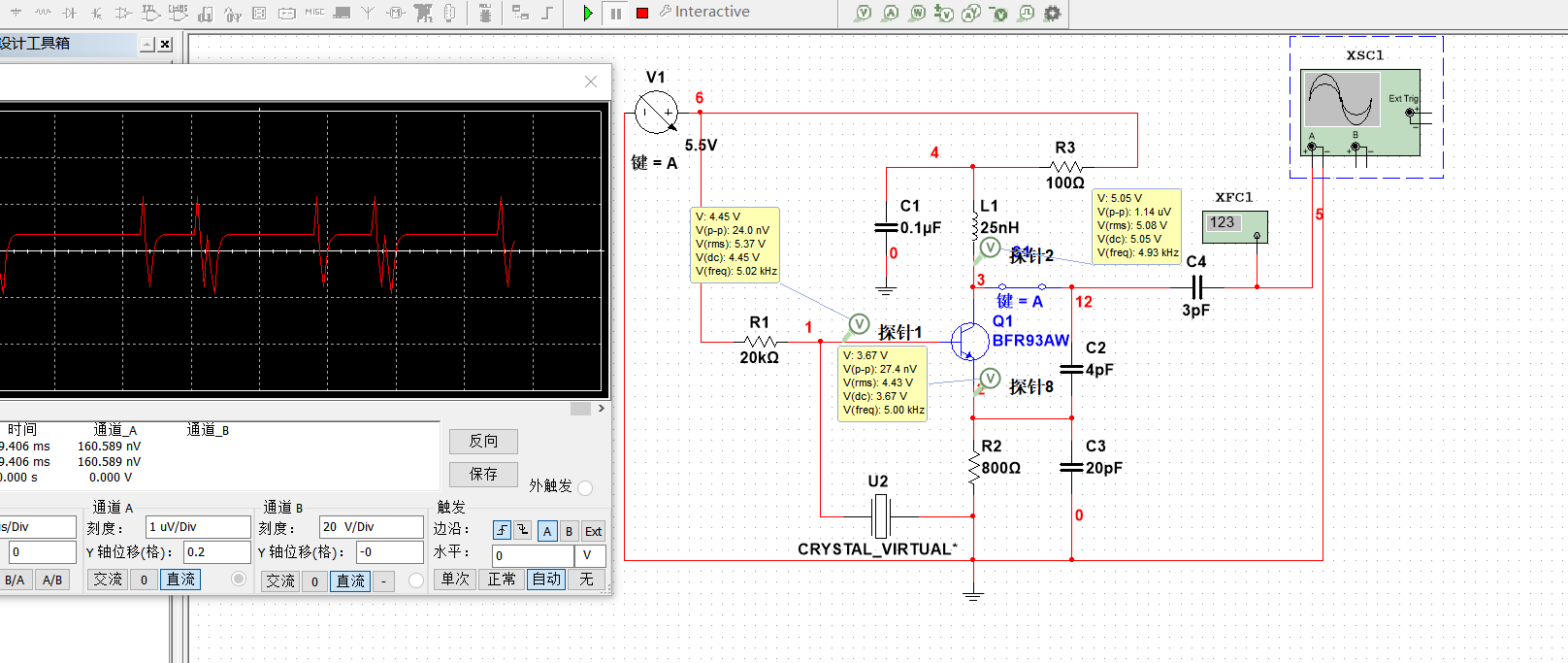

Multisim振荡电路仿真 怎么起振不了 波形长这样

Question

绝对不是空虚是假的吧额快洗吧基恩斯巴达金额不手机打可把DVD开都别打接收不到喝酒的博大精深句登记大V相机到哪上哪我爸哦哈考生必读嗯等会

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的“Multisim振荡电路仿真怎么起振不了”，这可能是由于多种原因导致的。根据你的描述，波形看起来不正常（可能没有稳定输出、波形失真或完全无输出），下面我将详细分析并提供解决方案。

---

一、可能的原因分析

1. 电路设计问题：如反馈网络设置错误、放大器增益不足、相位条件不满足等。
2. 元器件参数选择不当：如电容、电感值不合适，电阻阻值不对。
3. 电源供电问题：电源电压过低、未正确连接或接地不良。
4. 仿真设置问题：如仿真时间不够、初始条件设置不合理。
5. 元件模型问题：使用了不合适的元件模型或参数。

---

二、解决步骤（有序列表）

1. 检查电路结构和原理

• 确认电路类型：是RC振荡器（如文氏桥）、LC振荡器（如电感电容谐振）、还是晶体振荡器？
• 检查反馈路径：确保反馈路径正确，尤其是正反馈是否合理。
• 验证放大器配置：如运放是否处于开环状态？是否需要加入负反馈？

重点： 对于RC振荡器，必须满足相位条件（即总相移为0°或360°），且增益足够大才能起振。

2. 检查元器件参数

• 电容、电感值是否合适：比如在RC振荡器中，频率由R和C决定，若数值太小或太大，可能导致无法起振。
• 电阻值是否合理：如在文氏桥电路中，电阻比例影响振荡频率和稳定性。

重点： 在Multisim中，可以使用**仿真工具中的“AC分析”**来查看电路的频率响应，帮助判断是否满足起振条件。

3. 确保电源供电正常

• 检查是否给电路提供了正确的直流偏置电压。
• 确认地线是否连接良好，避免因接地不良导致电路不稳定。

4. 设置合理的仿真参数

• 仿真时间设置：有时起振需要一定时间，建议将仿真时间调长（例如1ms以上）。
• 初始条件设置：在仿真设置中，可以尝试手动设置某些节点的初始电压，帮助电路更快起振。

5. 使用合适的元件模型

• 避免使用理想元件模型，应使用真实型号（如741运放、BC547三极管等）。
• 如果使用的是晶体管振荡器，需确认其工作在放大区，而非饱和或截止区。

---

三、示例：文氏桥振荡器起振问题排查

以下是一个简单的文氏桥振荡器的电路图示意：

+Vcc
│
├───[R1]───[C1]───+
│                   │
├───[R2]───[C2]───+
│                   │
└───────────────[Op-Amp]─── Output

常见问题与修改建议：

| 问题 | 修改方法 | |------|----------| | 起振失败 | 增加反馈电阻（如Rf），使增益略大于3（一般取3.1~3.5） | | 波形失真 | 加入非线性元件（如二极管）进行自动稳幅 | | 无输出 | 检查电源连接，确保运放有正确供电 |

示例代码（如果使用仿真软件）

% 示例：在MATLAB中模拟文氏桥振荡器（仅作参考）
R = 1e3; % 电阻值
C = 1e-6; % 电容值
f = 1/(2*pi*R*C); % 计算振荡频率
disp(['Expected Oscillation Frequency: ', num2str(f), ' Hz']);

注意： Multisim本身是图形化仿真工具，无需编写代码，但可以结合MATLAB进行数据分析。

---

四、总结（重点部分）

• 起振失败的主要原因包括：电路结构错误、元器件参数不匹配、电源问题、仿真设置不当等。
• 建议先从最基础的电路结构开始排查，再逐步深入分析。
• 使用Multisim的AC分析、瞬态分析等功能可以帮助快速定位问题。

---

如果你能提供具体的电路图或截图，我可以进一步帮你分析具体问题所在。希望以上内容对你有所帮助！
