Hypermesh模型导入Adina

Question

问题遇到的现象和发生背景

向询问一下，我用Hypermesh建立模型，导出.nas文件，然后将模型导入到Adina里面，结果只有node节点导入到Adina，我用Hypermesh自带的模型导入到Adina里，都可以成功导入，求指点一二。

操作环境、软件版本等信息

下面是我导入的过程：

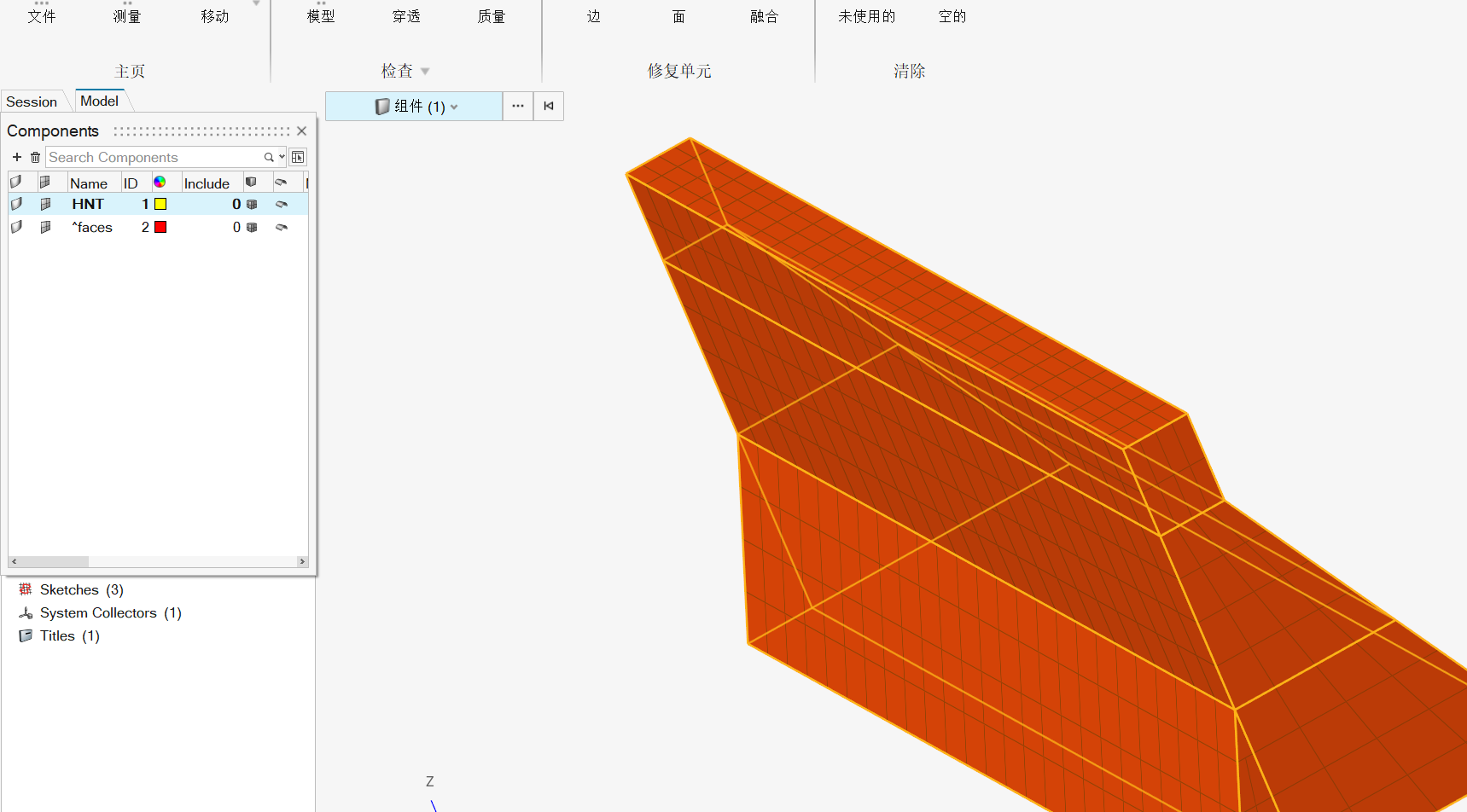

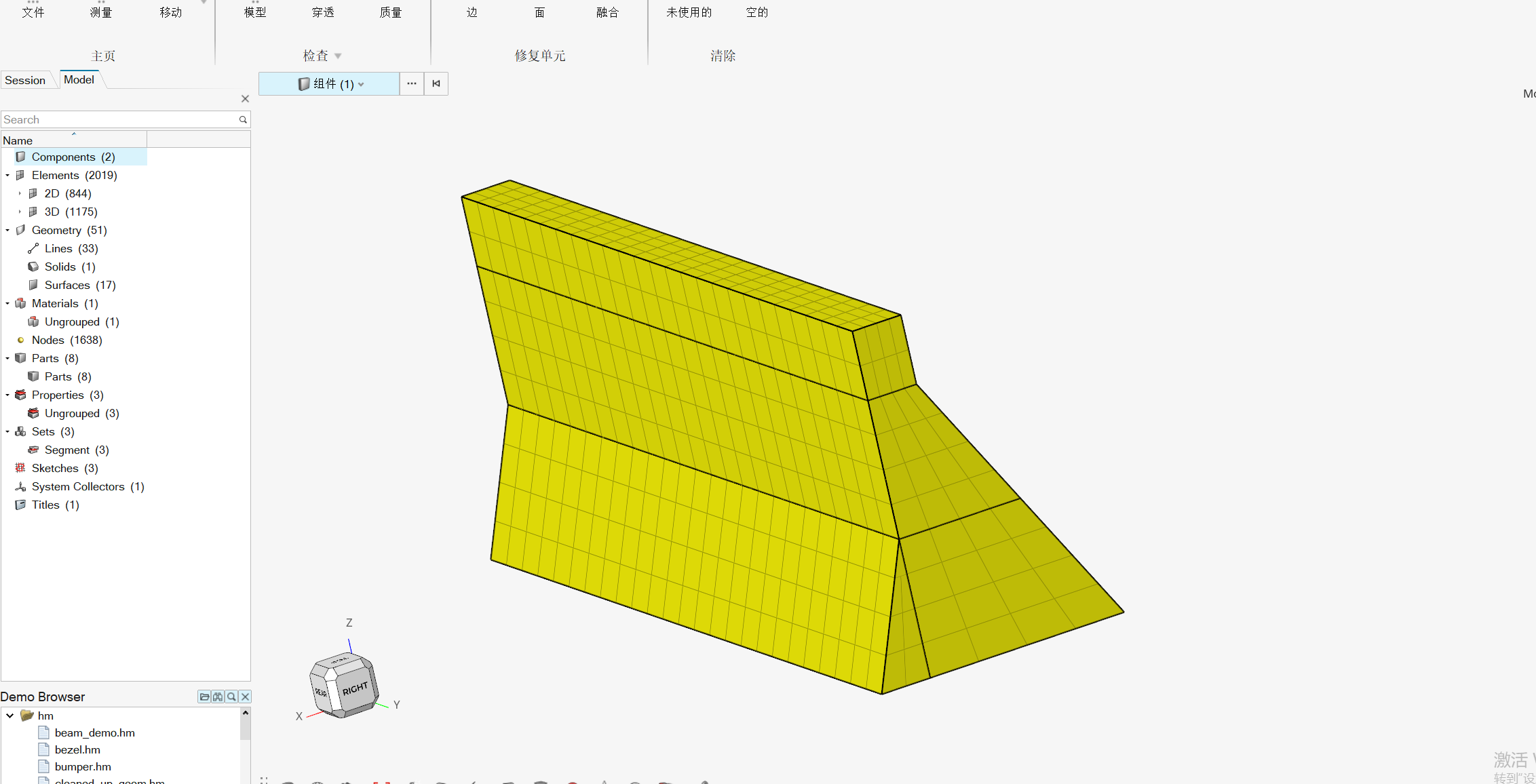

1、建立了一个简易坝体模型（在模型表面生成了一个2d的壳单元，component1与property连接，component2无连接）

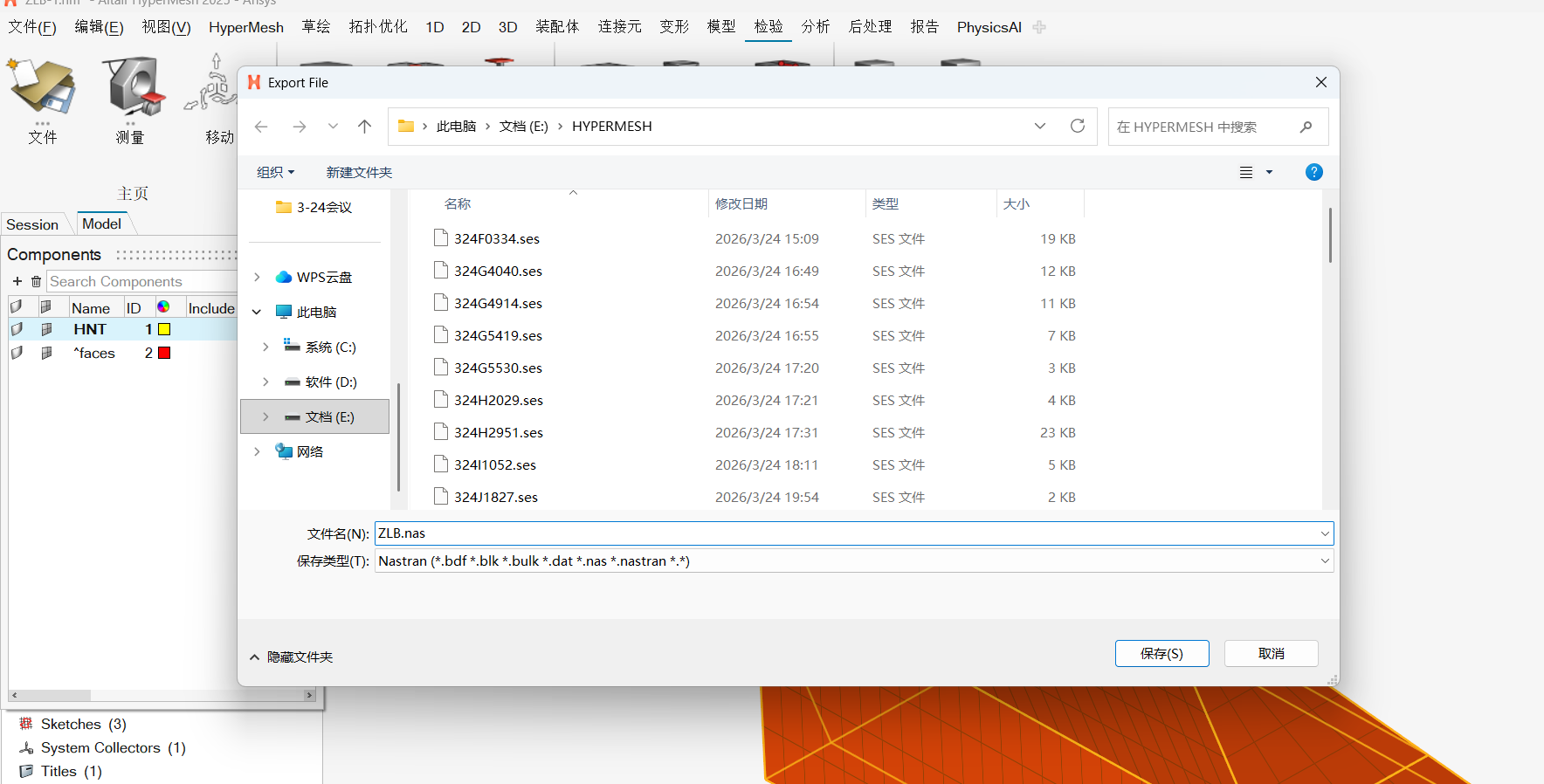

2、导出.nas文件

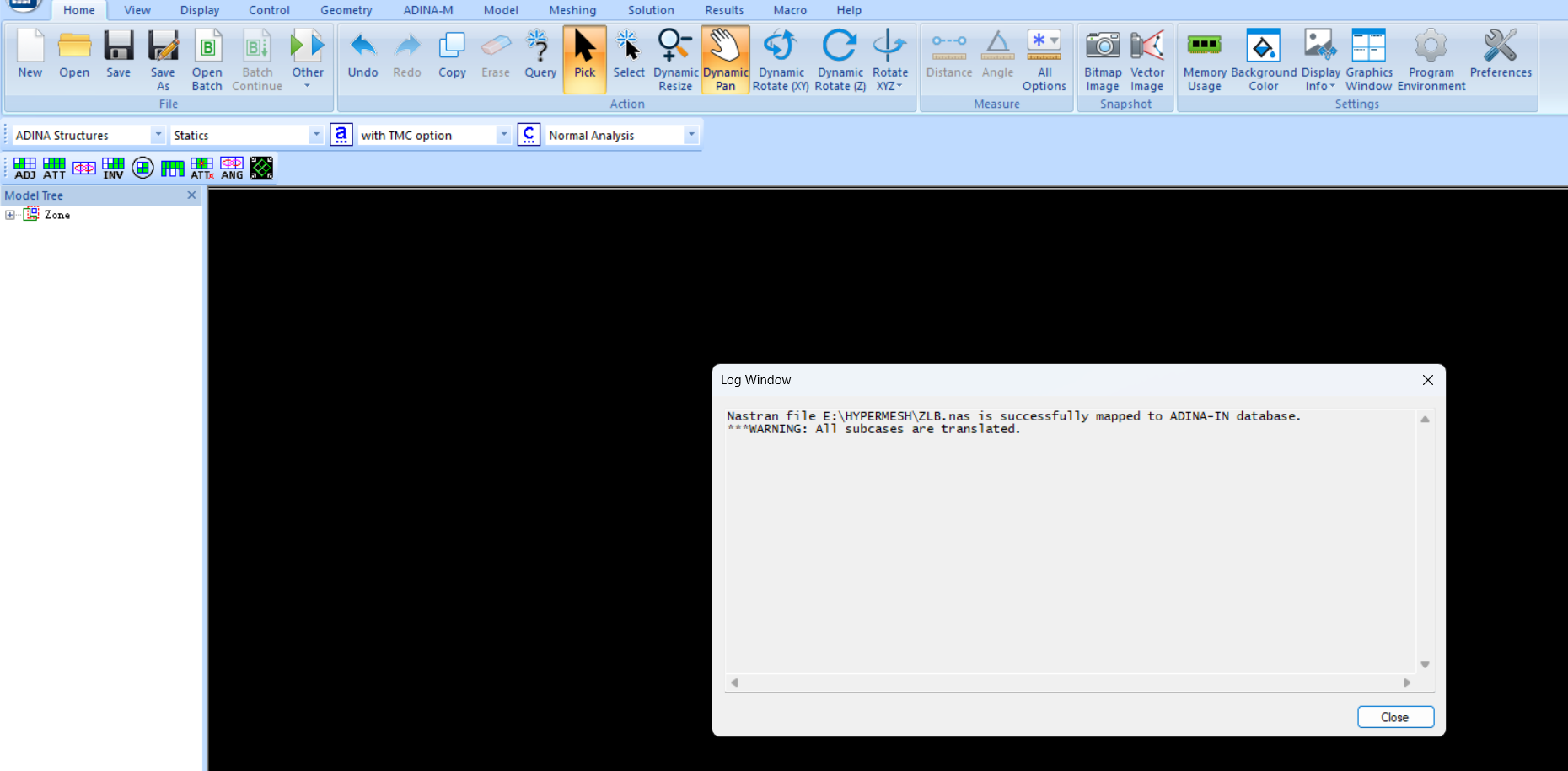

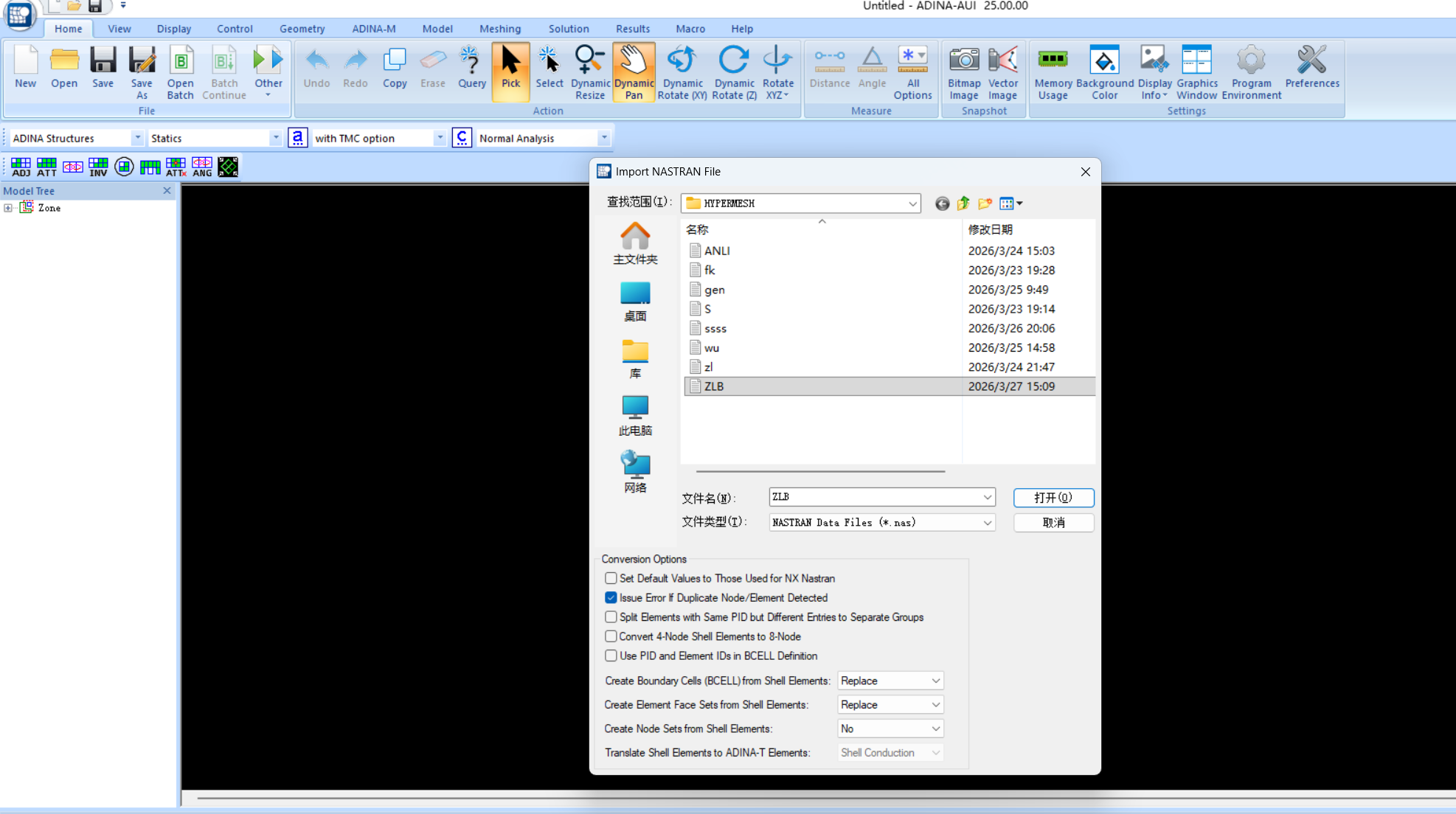

3、在Adina里导入.nas文件

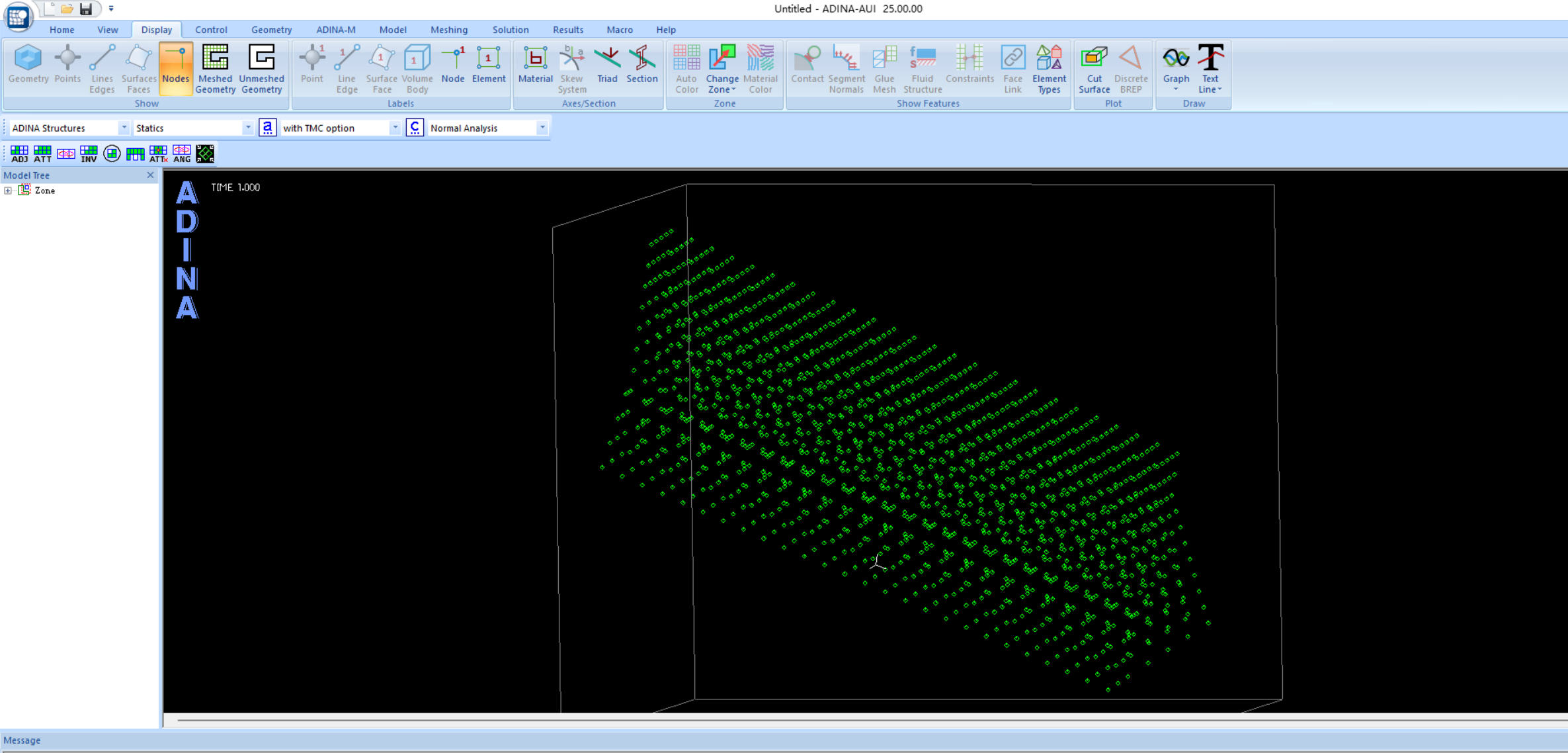

4、导入结果（只有节点）

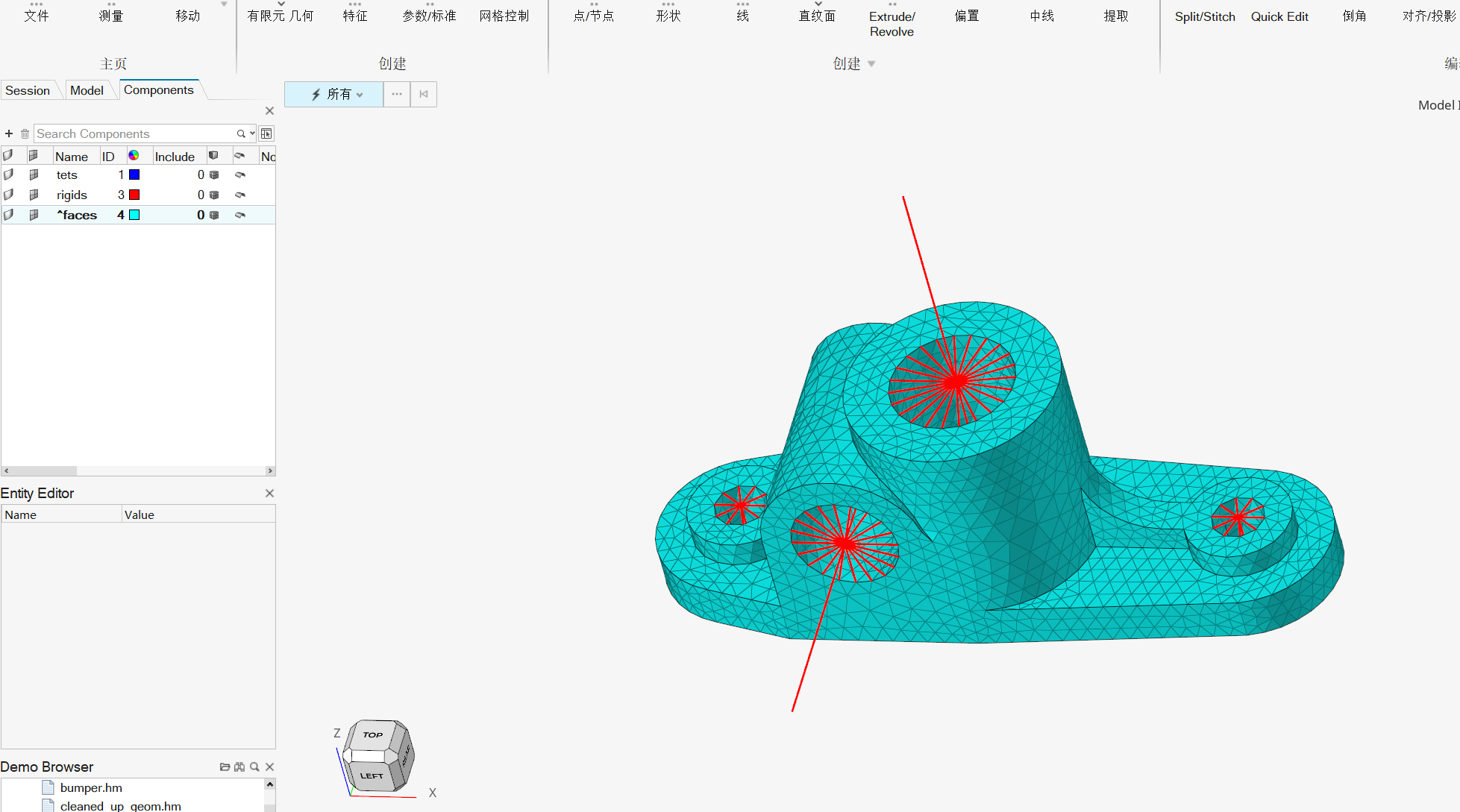

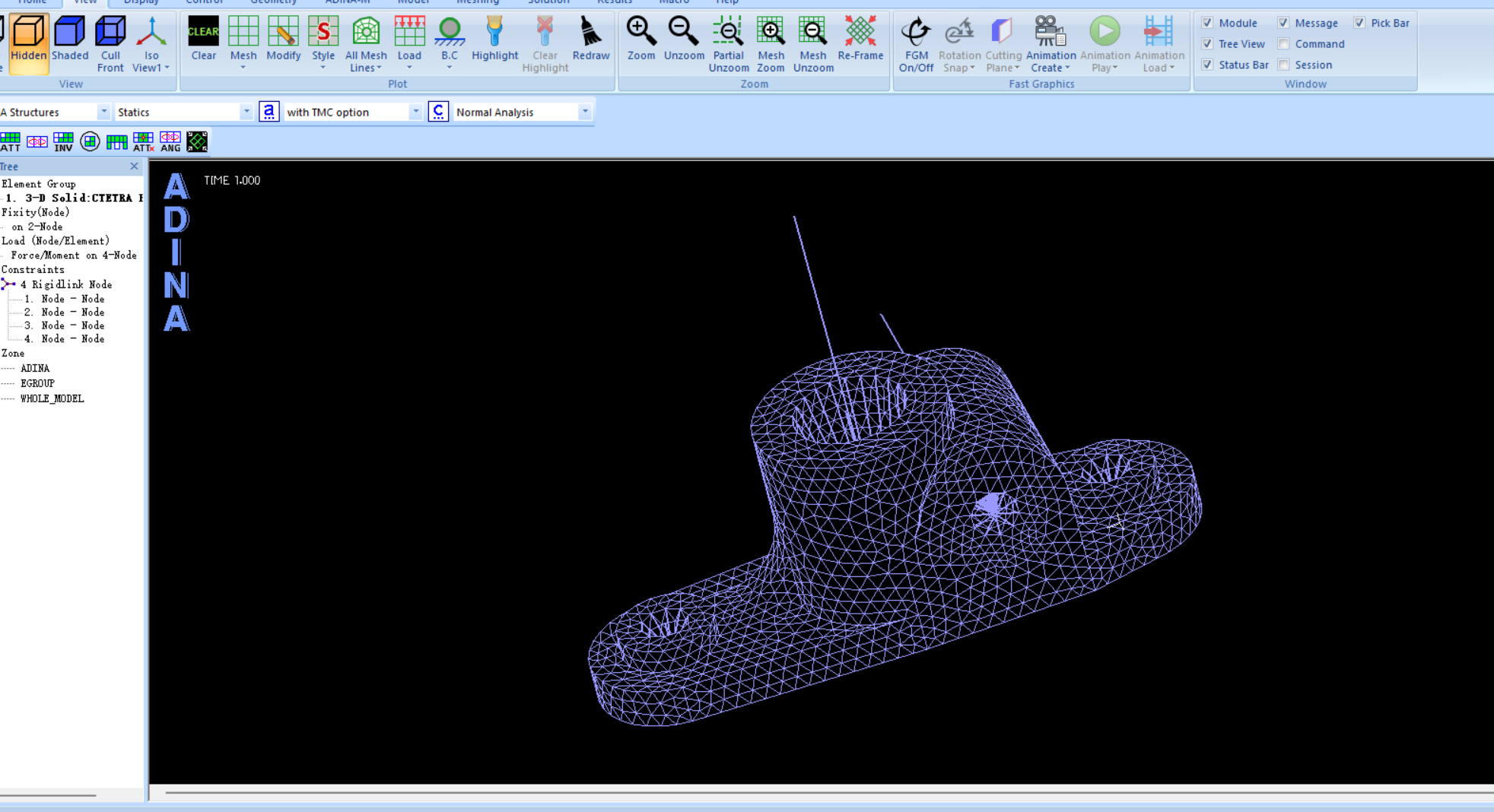

5/Hypermesh自带模型导入

尝试过的解决方法

我去查找了相关内容，是不是我在模型处理上有什么问题（没找到相模型建立的视频)，或者是导出.nas文件方法错误

我想要达到的结果

能够将包含网格在内的模型成功导入Adina中

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你遇到的问题是：在使用 Hypermesh 建立模型并导出为 .nas 文件后，导入 Adina 时只看到节点，而没有单元（elements）或组件（components）被正确加载。但使用 Hypermesh 自带的模型导入到 Adina 却可以成功。

---

一、问题分析

1. 可能的原因

• Hypermesh 导出设置不正确：.nas 文件格式在不同软件中解析方式可能有差异，如果导出选项配置不当，可能导致单元信息丢失。
• 模型结构问题：你在 Hypermesh 中创建了两个 component，其中 component2 没有连接（property），这可能导致某些单元未被正确识别或导出。
• Adina 对 .nas 格式的兼容性问题：虽然 .nas 是通用格式，但不同软件的实现细节可能存在差异，导致部分数据无法识别。
• 缺少必要的属性或材料定义：在 Hypermesh 中如果没有为单元分配正确的 property 或 material，Adina 可能无法识别这些单元。

---

二、解决方案（详细步骤）

✅ 1. 检查 Hypermesh 的导出设置

确保在导出 .nas 文件时，选择了正确的选项，包括：

• Include Elements（包含单元）：确保这个选项被勾选。
• Include Properties（包含属性）：确保属性信息也被导出。
• Include Materials（包含材料）：如果有材料定义，也要导出。
• Include Components（包含组件）：确保组件信息也被包含。

操作路径：
File > Export > Nastran → 在弹出窗口中选择 Elements、Properties、Materials、Components 等选项。

---

✅ 2. 验证 Hypermesh 模型结构

你提到 component2 没有连接（property），这可能是问题的关键之一。

• 检查是否所有单元都已正确分配 property 和 material：
  • 在 Hypermesh 中打开 Property Browser，确认每个 component 是否都有对应的 property。
  • 如果某个 component 没有 property，它可能会被忽略或视为无效单元。

建议：

• 为所有单元分配一个默认的 property（即使只是占位符）。
• 确保 component2 也具有有效的 property 和 material 定义。

---

✅ 3. 使用 Hypermesh 的 Adina 导入功能进行对比

你提到“Hypermesh 自带模型”可以成功导入 Adina，说明 Hypermesh 对 Adina 的支持是存在的。你可以尝试以下方法：

• 使用 Hypermesh 的 Adina 导出功能：
  • 打开 Hypermesh 的 Export 功能，选择 Adina 格式（不是 .nas）。
  • 这种格式通常更兼容 Adina，避免因 .nas 解析问题导致的数据丢失。

操作路径：
File > Export > Adina → 选择导出类型（如 Input File 或 Data File）。

---

✅ 4. 检查 Adina 的导入日志和错误信息

• 在 Adina 中导入 .nas 文件后，查看 log file 或 error message。
• 如果 Adina 报错，比如提示“no elements found”，说明可能是 .nas 文件内容不完整或格式错误。

---

✅ 5. 尝试手动编辑 .nas 文件（高级）

如果你对 .nas 文件结构有一定了解，可以尝试用文本编辑器打开 .nas 文件，检查是否有如下内容：

• *NODE：节点信息
• *ELEMENT：单元信息（如 HEXA, SHELL 等）
• *PROPERTY：属性信息
• *MATERIAL：材料信息

如果发现没有 *ELEMENT 或 *PROPERTY 部分，说明导出时未包含这些信息。

---

✅ 6. 提供 Hypermesh 模型文件（可选）

如果你愿意，可以将 Hypermesh 模型文件（.hm）提供给技术支持或论坛，他们可以帮你检查模型结构是否存在问题。

---

三、推荐修改后的代码（示例）

假设你使用的是 .nas 文件，以下是 Hypermesh 中导出 .nas 的标准流程（以 Hypermesh 14.0 为例）：

File > Export > Nastran
  - Select "All" for the entities to export
  - Check "Elements", "Properties", "Materials", "Components"
  - Set the file name (e.g., model.nas)
  - Click "Export"

如果你使用的是 Adina 格式（更推荐）：

File > Export > Adina
  - Choose "Input File" or "Data File" depending on your needs
  - Select all entities
  - Set the file name (e.g., model.adina)
  - Click "Export"

---

四、总结

| 问题点 | 解决方案 | |--------|----------| | 导出设置不正确 | 检查并勾选 Elements, Properties, Materials, Components | | 组件未连接 | 确保每个 component 都有对应的 property 和 material | | Adina 兼容性问题 | 考虑使用 Hypermesh 的 Adina 导出功能 | | 缺少单元信息 | 检查 .nas 文件内容，确保包含 *ELEMENT 部分 | | 错误日志未查看 | 查看 Adina 的 log 文件，定位具体错误 |

---

如果你能提供更多关于 Hypermesh 版本、Adina 版本以及 .nas 文件的片段，我可以进一步帮助你诊断问题。
