在低通滤波器中加入耦合线应该怎么加

Question

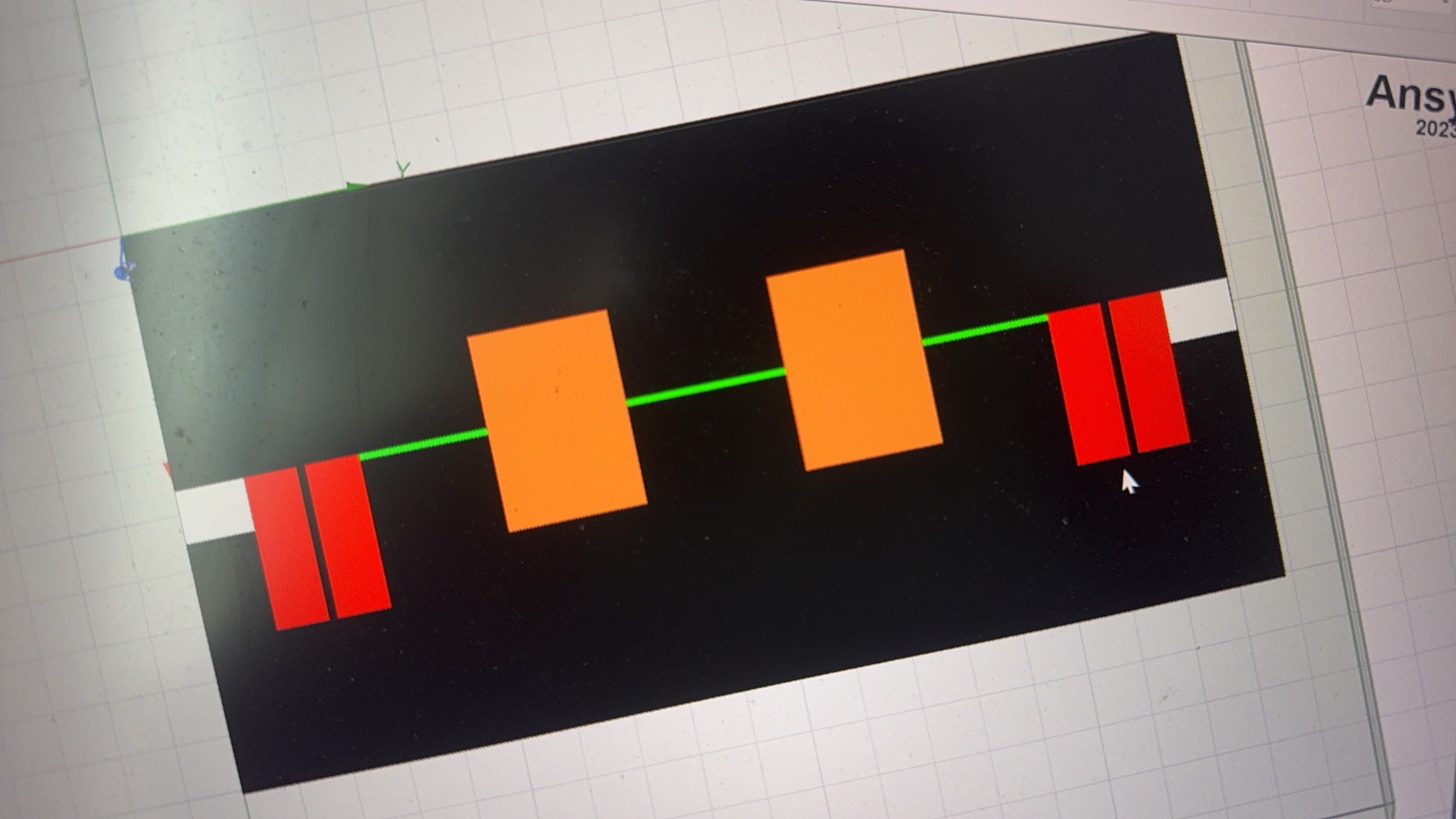

这是我设计的五阶低通滤波器采用的高低阻抗方法在低通滤波器中加入耦合线应该怎么加，求解

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在低通滤波器中加入耦合线（Coupled Line）是一种常见的设计方法，用于实现带外抑制、改善频率响应或优化滤波器的特性。你提到的是一个五阶低通滤波器，并且采用了高低阻抗方法（High-Low Impedance Method）。那么，如何在这样的滤波器中加入耦合线呢？下面我将详细解释这一过程，并提供解决方案。

---

一、为什么要加入耦合线？

在低通滤波器中引入耦合线的主要目的是：

• 提高带外衰减：通过耦合线之间的电磁场相互作用，可以在某些频率上产生额外的衰减。
• 改善滤波器的对称性与稳定性：特别是在多级结构中，耦合线有助于减少信号失真和干扰。
• 实现更复杂的频率响应：例如，可以用来构造带阻滤波器、双工器等。

---

二、如何在五阶低通滤波器中加入耦合线？

1. 理解现有结构

你使用的是五阶低通滤波器，采用高低阻抗方法。这种结构通常由多个电感和电容组成，其特点是：

• 每个阶之间可能有不同的阻抗值（如高阻抗段 + 低阻抗段）。
• 阶数越高，滤波器的截止特性越陡峭。

2. 耦合线的位置选择

在五阶低通滤波器中，耦合线通常被放置在以下位置：

• 相邻电感之间（如 L1 和 L2 之间）
• 相邻电容之间（如 C1 和 C2 之间）
• 在输入/输出端口附近

这些位置是电磁场最集中的地方，适合进行耦合。

注意： 在微波滤波器中，耦合线通常是平行线结构，它们之间有一定的距离和宽度，以控制耦合强度。

---

三、具体实现步骤（以五阶低通滤波器为例）

步骤一：确定耦合线的位置

根据你的五阶结构（例如：L1 - C1 - L2 - C2 - L3 - C3 - L4 - C4 - L5），你可以考虑在以下位置添加耦合线：

• L1 和 C1 之间
• C1 和 L2 之间
• L2 和 C2 之间
• C2 和 L3 之间
• L3 和 C3 之间
• C3 和 L4 之间
• L4 和 C4 之间
• C4 和 L5 之间

建议： 一般选择中间几阶作为耦合线的位置，以增强滤波效果。

---

步骤二：设计耦合线结构

耦合线的设计需要考虑以下参数：

• 线宽（Width）
• 线间距（Spacing）
• 介质基板厚度（Substrate Thickness）
• 介电常数（Dielectric Constant）

你可以使用仿真软件（如 HFSS、CST、ADS 等）来设计耦合线的尺寸。

---

步骤三：修改原始电路模型

假设你原来的五阶低通滤波器结构如下（简化版）：

Input → L1 → C1 → L2 → C2 → L3 → C3 → L4 → C4 → L5 → Output

现在，在某两段之间加入耦合线，比如在 L1 和 C1 之间 加入一个耦合线对：

Input → [Coupling Line] → L1 → C1 → L2 → ... → Output

或者在 C1 和 L2 之间 加入：

Input → L1 → C1 → [Coupling Line] → L2 → ... → Output

---

步骤四：调整滤波器参数

加入耦合线后，可能会改变滤波器的中心频率、带宽、插入损耗、回波损耗等性能。因此，你需要：

• 重新仿真整个滤波器的性能
• 调整耦合线的参数（如线宽、间距）以达到理想的性能
• 优化滤波器的整体结构，确保其符合设计目标

---

四、示例代码（MATLAB 或 Python 仿真）

如果你使用 MATLAB 的 RF Toolbox 进行仿真，可以参考如下伪代码：

% 定义耦合线参数
couplingLine = rfckt.coupledline;
couplingLine.Width = 0.5e-3; % 线宽 (m)
couplingLine.Spacing = 0.2e-3; % 线间距 (m)
couplingLine.Substrate = 'FR4'; % 介质材料
couplingLine.Thickness = 1.6e-3; % 基板厚度 (m)

% 将耦合线插入到滤波器中
filter = rfckt.cascade;
filter.Networks = {couplingLine, originalFilter}; % 假设 originalFilter 是你原有的五阶滤波器

% 仿真
freq = 1e9:1e7:10e9; % 频率范围
S = analyze(filter, freq);

% 绘制结果
plot(freq/1e9, 20*log10(abs(S(1,1))));
xlabel('Frequency (GHz)');
ylabel('Magnitude (dB)');
title('S11 of Filter with Coupling Line');

注意： 上述代码为伪代码，实际使用时需根据你所用的工具进行调整。

---

五、总结

在五阶低通滤波器中加入耦合线，可以显著提升滤波器的性能。以下是关键步骤：

1. 确定耦合线的放置位置（如 L1-C1 之间、C1-L2 之间等）
2. 设计耦合线的物理参数（线宽、间距、介质等）
3. 修改原始滤波器结构，加入耦合线
4. 重新仿真并优化性能，确保满足设计要求

---

六、重点总结（加粗展示）

• 耦合线主要用于提高带外抑制和改善滤波器性能
• 合适的耦合线位置应选在信号变化较大的区域（如电感与电容之间）
• 耦合线的设计需结合仿真工具进行优化
• 加入耦合线后必须重新仿真并调整参数以保证性能

如有具体电路图或设计参数，我可以进一步帮助你分析和修改设计方案。
