gc2053摄像头遮挡出现电路图案什么原因

Question

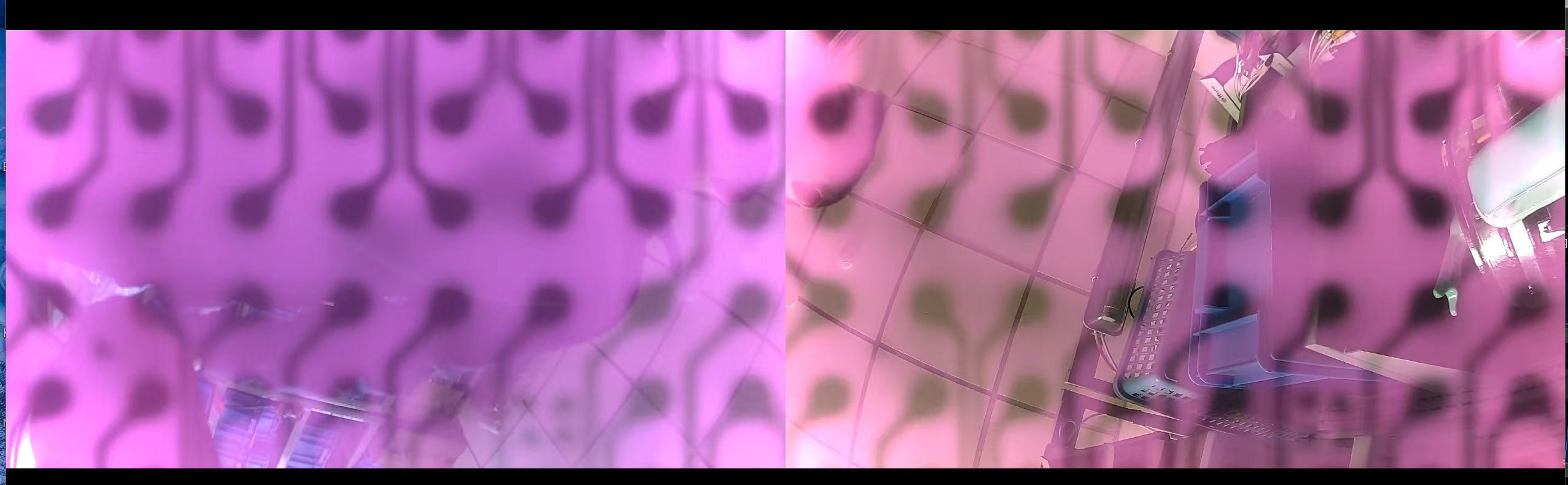

gc2053摄像头遮挡出现电路图案什么原因，sensor不带镜头遮住也显示电路图案

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的 GC2053 摄像头遮挡后出现电路图案 的问题，可能是由以下几个原因引起的。下面我将详细分析可能的原因，并提供解决方案。

---

一、可能的原因分析

1. 传感器（Sensor）未正确配置或初始化

• 原因：GC2053 是一个图像传感器，如果在驱动中没有正确配置其寄存器，或者初始化流程不完整，可能会导致输出异常图像。
• 表现：即使遮挡镜头，也会显示无意义的像素数据（如电路图案）。

2. 电源或时钟不稳定

• 原因：如果传感器的供电电压或时钟信号不稳定，会导致图像采集异常。
• 表现：图像中出现杂乱的线条、颜色失真或电路图案。

3. 图像处理模块（ISP）配置错误

• 原因：如果 ISP 配置错误，例如黑白平衡、增益控制等参数设置不当，可能导致图像失真。
• 表现：即使遮挡镜头，图像也可能显示为不正常的“电路图”样式。

4. 传感器内部故障或损坏

• 原因：GC2053 本身可能存在硬件故障，例如部分像素点失效或内部逻辑错误。
• 表现：无论是否遮挡，图像都可能出现异常。

5. 软件或驱动程序问题

• 原因：驱动代码中存在 bug 或未正确读取传感器数据，导致图像数据错误。
• 表现：图像中出现非正常图案，甚至无法识别有效图像。

---

二、解决方案（有序列表）

1. 检查传感器初始化流程

• 步骤：
  • 确保按照 GC2053 数据手册中的初始化序列进行配置。
  • 使用调试工具（如 I2C 调试器）验证寄存器配置是否正确。
• 重点：确保所有寄存器写入操作成功，特别是与图像格式、输出模式相关的寄存器。

2. 检查电源和时钟稳定性

• 步骤：
  • 使用示波器或万用表测量 GC2053 的电源电压（通常为 1.8V 或 3.3V）。
  • 检查时钟引脚（如 CLK_IN）的波形是否稳定。
• 重点：电源和时钟是图像采集的基础，任何波动都会导致图像异常。

3. 检查 ISP 配置

• 步骤：
  • 查看 ISP 驱动代码，确认图像处理模块是否被正确启用。
  • 检查黑白平衡、自动曝光、自动增益等参数是否合理。
• 重点：ISP 配置错误会导致图像失真，甚至出现“电路图”样式的干扰。

4. 测试传感器是否损坏

• 步骤：
  • 更换 GC2053 传感器，观察问题是否仍然存在。
  • 如果更换后问题消失，则说明原传感器损坏。
• 重点：硬件故障是最直接的问题来源之一，尤其是当其他配置都正常时。

5. 检查驱动代码逻辑

• 步骤：
  • 审核驱动代码中是否正确读取了图像数据。
  • 检查图像缓冲区是否被正确分配和释放。
  • 确认图像数据是否被正确传输到显示或存储模块。
• 重点：驱动代码中的逻辑错误可能导致图像数据混乱，从而出现异常图案。

---

三、示例代码修改建议（假设使用 C 语言）

// 假设你在初始化 GC2053 时没有正确配置寄存器
void init_gc2053(void) {
    // 正确的初始化序列
    write_register(GC2053_REG_MODE, 0x01);     // 设置工作模式
    write_register(GC2053_REG_FORMAT, 0x0A);    // 设置图像格式
    write_register(GC2053_REG_CLK_CTRL, 0x00);  // 设置时钟控制
    write_register(GC2053_REG_POWER, 0x01);     // 使能传感器
}

// 错误的初始化（可能导致图像异常）
void wrong_init_gc2053(void) {
    write_register(GC2053_REG_MODE, 0x01);     // 正确
    write_register(GC2053_REG_FORMAT, 0x0B);   // 错误值，可能导致图像格式异常
    write_register(GC2053_REG_CLK_CTRL, 0x01);  // 错误时钟配置
}

重点：请严格按照数据手册配置寄存器值，避免因配置错误导致图像异常。

---

四、总结

| 原因 | 解决方案 | |------|----------| | 传感器初始化错误 | 重新检查并按手册配置寄存器 | | 电源/时钟不稳定 | 测量电压和时钟波形，确保稳定 | | ISP 配置错误 | 核对 ISP 参数设置 | | 传感器损坏 | 更换传感器进行测试 | | 驱动逻辑错误 | 检查图像数据读取和传输流程 |

---

如果你能提供更多上下文信息（如使用的开发板、驱动代码片段、图像截图等），我可以进一步帮助你定位具体问题。
