abaqus pde用生成的模型找不到

Question

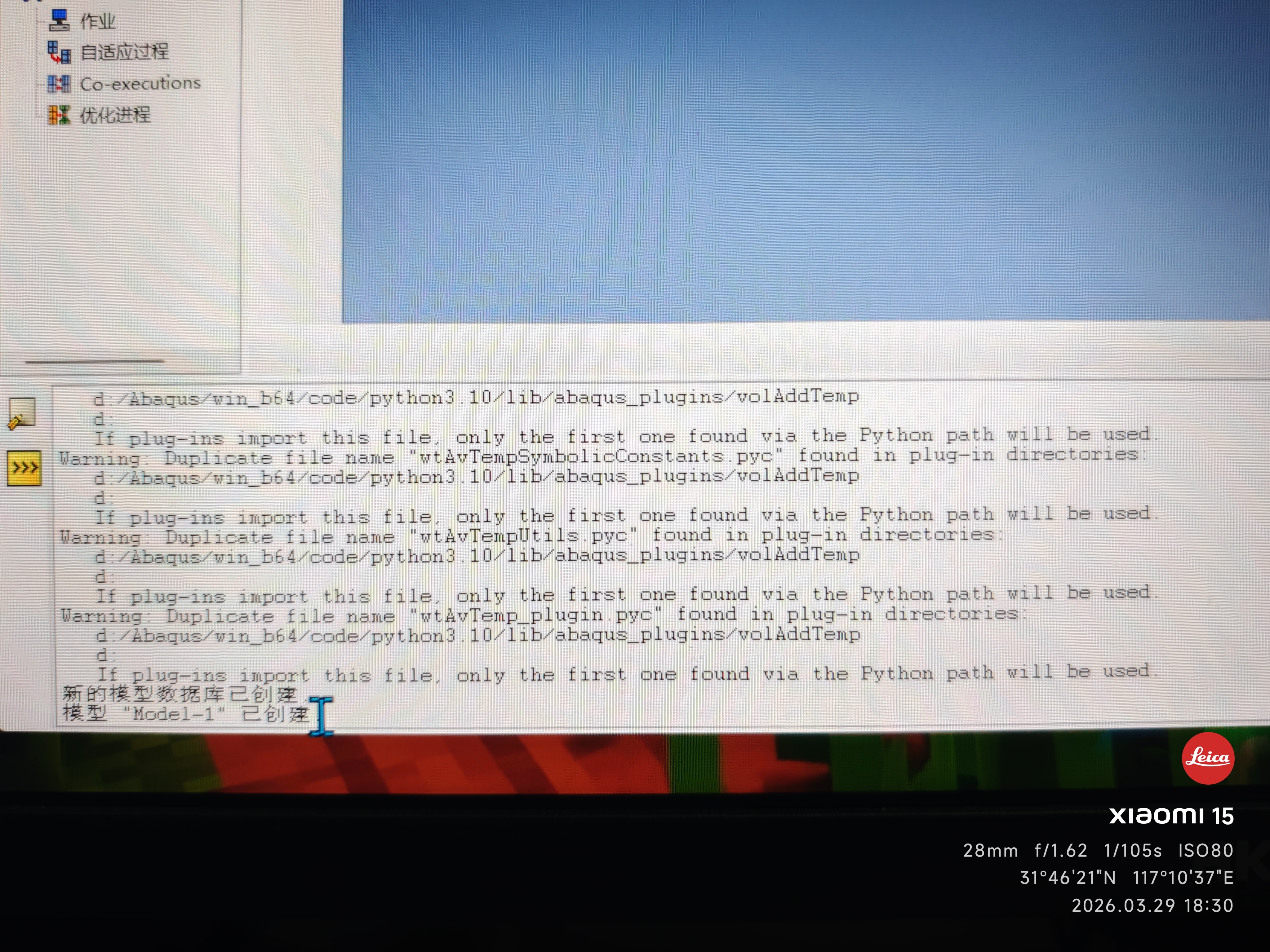

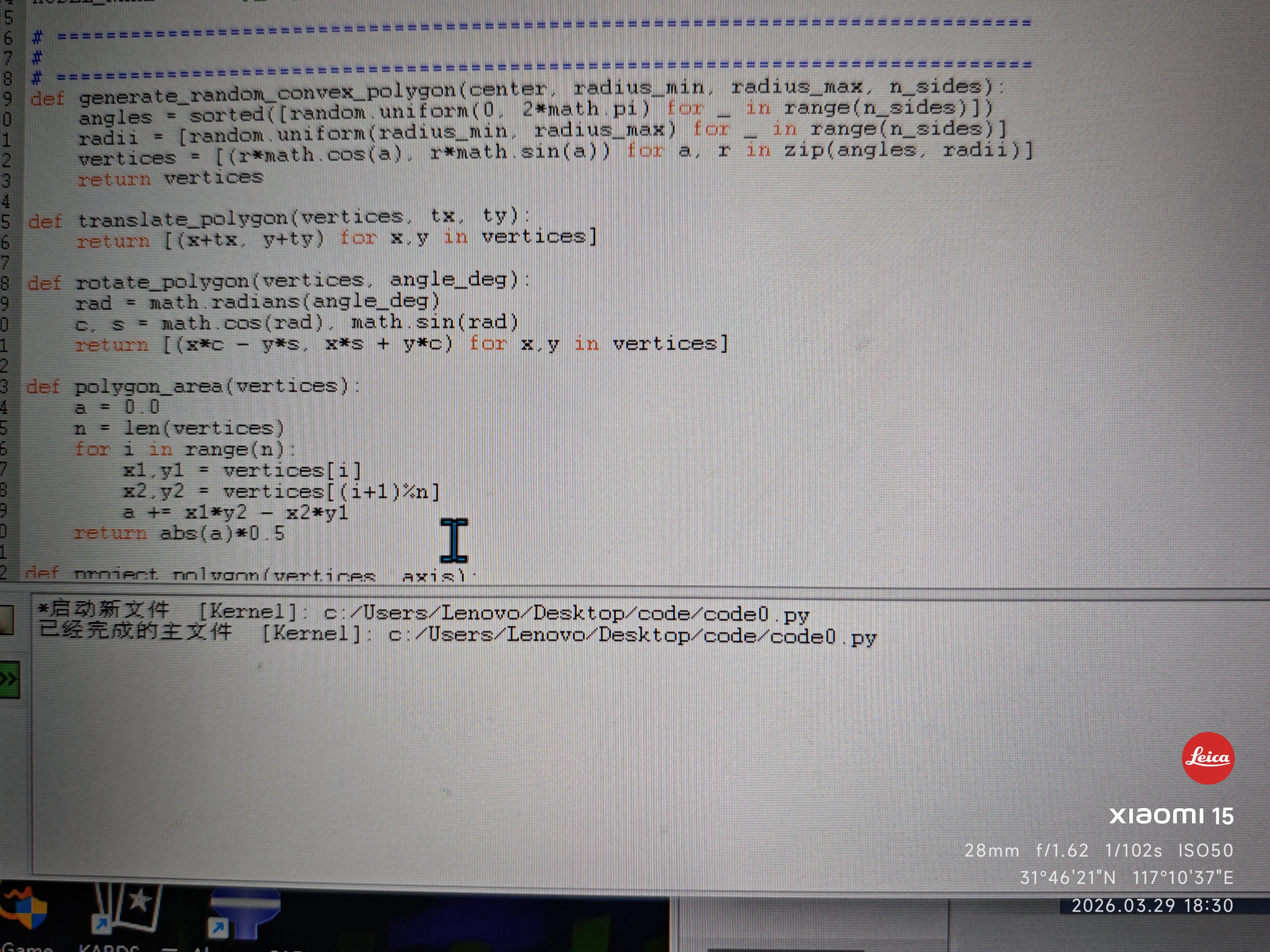

用PDE代码生成的ABA那个模型进去什么都没有，但是有模型树，视图里面却什么都没有，而且代码保存了文件，文件的路径里面又找不到相应的文件

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是关于在 Abaqus PDE（Python Data Editor） 中使用 Python 代码生成模型后，模型树中显示有模型，但视图中没有内容，且文件路径中也找不到生成的文件。这是一个比较常见的问题，可能涉及多个方面的原因，包括但不限于：

1. 代码执行方式不正确
2. 文件路径设置错误
3. 模型未正确写入数据库
4. Abaqus 的图形界面与后台脚本运行的分离

---

✅ 问题分析与解决方案

一、确认你的代码是否在正确的环境中运行

重点：确保你在 Abaqus CAE 的 Python 脚本环境中运行代码，而不是在外部 Python 环境中。

• 原因：Abaqus 提供了两个环境：

  • GUI 模式（Abaqus CAE）中的 Python 脚本编辑器
  • 命令行模式（abaqus cae -noGUI）

• 建议：

  • 在 Abaqus CAE 的 Script Editor 中运行代码。
  • 或者使用 abaqus cae -noGUI script.py 命令来运行脚本。

---

二、检查模型是否被正确创建并保存

重点：确保模型被正确地添加到数据库中，并且被保存。

示例代码（正确写法）：

from abaqus import *
from abaqusConstants import *
import part
import material
import section
import assembly
import step
import interaction
import load
import mesh
import optimization
import job
import sketch
import visualization
import xyPlot
import displayGroupOdbToolset as dgo

# 创建模型
modelName = 'MyModel'
if not mdb.models.has_key(modelName):
    mdb.models.create(name=modelName)

# 创建部件
partName = 'Part1'
if not mdb.models[modelName].parts.has_key(partName):
    mdb.models[modelName].Part(name=partName, dimensionality=THREE_D, type=DEFORMABLE_BODY)

# 添加几何体（例如一个立方体）
sketch = mdb.models[modelName].Sketch(name='sketch1', plane='XYPLANE')
sketch.rectangle(point1=(0, 0), point2=(10, 10))
part = mdb.models[modelName].Part(name=partName, sheetSize=20.0)
part.BaseSolidExtrude(sketch=sketch, depth=5.0)

# 保存模型
mdb.saveAs(pathName='C:/temp/MyModel.cae')

注意：saveAs() 是用于将整个模型保存为 .cae 文件的方法，不是 .odb 文件。

---

三、确认文件保存路径是否正确

重点：确保文件路径存在且可写。

• 如果路径不存在，Abaqus 会报错或无法保存。
• 可以通过以下方式验证路径：

import os
print(os.path.exists('C:/temp'))

• 如果路径不存在，请先创建目录：

os.makedirs('C:/temp', exist_ok=True)

---

四、检查是否在 GUI 模式下运行

重点：如果你在 -noGUI 模式下运行脚本，那么所有图形界面操作（如视图更新）都不会生效。

• 如果你希望看到模型视图，应该在 GUI 模式 下运行脚本。
• 如果你只希望生成模型而不显示界面，可以使用 -noGUI，但此时不会有任何图形输出。

---

五、查看模型是否被正确加载

重点：如果模型已经生成，但未在视图中显示，可能是模型未被激活或未被正确加载。

• 在 Abaqus CAE 中，你可以手动选择模型树中的模型，然后点击“View”按钮查看。
• 也可以通过 Python 代码强制刷新视图：

from abaqus import *
from abaqusConstants import *
import visualization

session.viewOptions.setValues(axesVisible=False)
session.viewports['Viewport: 1'].view.setValues(displayGroupOnly=False)

---

六、检查是否有错误信息被忽略

重点：Abaqus 脚本中出现错误时，有时不会自动弹出错误提示。

• 使用 print() 输出调试信息，观察是否执行成功。
• 可以在关键步骤后添加打印语句，例如：

print("Model created successfully.")

---

✅ 总结：解决步骤（有序列表）

1. 确保在 Abaqus CAE 的 Script Editor 中运行脚本，而非外部 Python 环境。
2. 检查模型是否被正确创建并保存到 .cae 文件。
3. 验证文件路径是否存在且可写，必要时手动创建目录。
4. 避免在 -noGUI 模式下运行需要图形界面的代码。
5. 在代码中添加调试信息，确认每一步是否执行成功。
6. 在 Abaqus CAE 中手动选择模型并刷新视图，查看是否显示。

---

📌 附：修改后的完整示例代码

from abaqus import *
from abaqusConstants import *
import part
import material
import section
import assembly
import step
import interaction
import load
import mesh
import optimization
import job
import sketch
import visualization
import xyPlot
import displayGroupOdbToolset as dgo

# 创建模型
modelName = 'MyModel'
if not mdb.models.has_key(modelName):
    mdb.models.create(name=modelName)

# 创建部件
partName = 'Part1'
if not mdb.models[modelName].parts.has_key(partName):
    mdb.models[modelName].Part(name=partName, dimensionality=THREE_D, type=DEFORMABLE_BODY)

# 创建草图并拉伸
sketch = mdb.models[modelName].Sketch(name='sketch1', plane='XYPLANE')
sketch.rectangle(point1=(0, 0), point2=(10, 10))
part = mdb.models[modelName].Part(name=partName, sheetSize=20.0)
part.BaseSolidExtrude(sketch=sketch, depth=5.0)

# 保存模型
filePath = 'C:/temp/MyModel.cae'
try:
    mdb.saveAs(pathName=filePath)
    print(f"模型已保存至：{filePath}")
except Exception as e:
    print(f"保存失败：{e}")

---

如有更多具体错误信息或代码片段，欢迎继续提供，我可以进一步帮助你定位问题。
