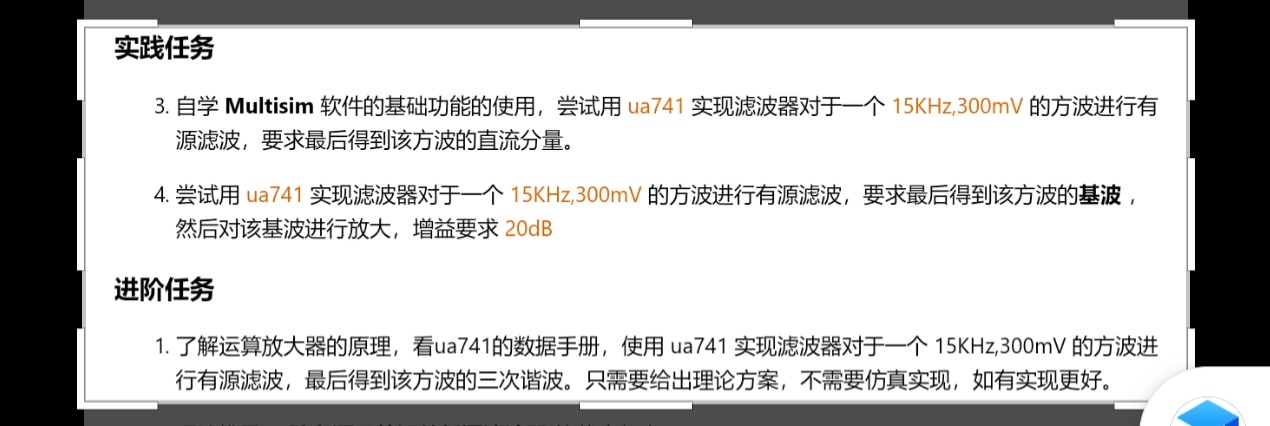

各位这个任务该怎么做,我自己做的老是有各种小问题啊呀,可以参考下你们的电路图仿真吗,用mu的吗

各位这个任务该怎么做,我自己做的老是有各种小问题啊呀,可以参考下你们的电路图仿真吗,用mu的吗


  • 写回答

3条回答 默认 最新

  • 檀越@新空间 2026-03-30 08:48
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    你好!你提到的“任务”和“用mu的”可能是指使用 MOSFET(如IRF540) 或者某种 MCU(如STM32、Arduino等) 进行嵌入式开发,但具体任务内容不够明确。为了更好地帮助你,我需要先确认几个关键点:


    一、你需要完成什么任务?

    请描述一下你正在做的任务,例如:

    • 是否是控制电机?
    • 是否是PWM调速?
    • 是否涉及传感器数据采集?
    • 是否是通过MCU控制MOSFET来驱动负载?

    如果你能提供这些信息,我可以更精准地帮你分析问题。


    二、你提到的“电路图仿真”是什么意思?

    你可能是想通过 仿真工具(如Multisim、Tina-TI、LTspice等) 来验证你的电路设计是否合理。如果是这样,我们可以从以下几个方面入手:


    三、如何正确进行电路图仿真

    1. 明确电路功能

    确定你要实现的功能,比如:

    • 用MOSFET控制直流电机转速(PWM控制)
    • 用MCU控制LED亮度(PWM输出)
    • 用传感器采集数据并显示在LCD上

    2. 选择合适的仿真工具

    推荐以下几种常用仿真工具:

    | 工具 | 特点 | |------|------| | Tina-TI | 适合模拟电路和数字电路仿真,免费,支持TI器件 | | LTspice | 高精度模拟仿真,适合电源、放大器等电路 | | Multisim | 功能强大,适合复杂系统仿真 | | Proteus | 支持MCU仿真,可以同时仿真硬件和软件 |

    3. 搭建仿真电路

    重点步骤如下:

    1. 绘制电路图:包括MCU、MOSFET、电阻、电容、电源等。
    2. 添加信号源:如PWM波形、传感器输入等。
    3. 连接MCU程序:如果使用Proteus,可以加载HEX文件进行仿真。
    4. 设置测试条件:如输入电压、频率、负载等。

    4. 分析结果

    • 观察输出波形是否符合预期
    • 检查MOSFET是否正常导通/关闭
    • 确保没有短路或过压现象

    四、常见问题及解决方案(以MOSFET PWM控制为例)

    1. MOSFET发热严重

    原因:开关频率过高、驱动电压不足、未加散热片等。

    解决方案

    • 使用合适的驱动电路(如MOSFET驱动芯片)
    • 增加散热片或风扇
    • 降低PWM频率(若不影响性能)

    2. 输出波形失真

    原因:MOSFET未完全导通、负载过大、滤波电容不足。

    解决方案

    • 检查MOSFET的栅极驱动电压是否足够
    • 优化滤波电路(如增加电容或电感)
    • 检查负载是否超出MOSFET的承受能力

    3. MCU无法控制MOSFET

    原因:引脚配置错误、PWM参数设置错误、驱动电路故障。

    解决方案

    • 检查MCU引脚是否配置为PWM输出
    • 校验PWM频率和占空比是否正确
    • 检查驱动电路是否有断路或短路

    五、代码示例(以Arduino控制MOSFET为例)

    // 引脚定义
    const int mosfetPin = 9; // 连接MOSFET的GATE引脚

    void setup() {
      pinMode(mosfetPin, OUTPUT); // 设置为输出模式
    }

    void loop() {
      // 50%占空比,频率为1kHz
      analogWrite(mosfetPin, 128); // 0~255
      delay(1000); // 延时1秒

      // 关闭MOSFET
      analogWrite(mosfetPin, 0);
      delay(1000);
    }


    注意:实际应用中应使用专用MOSFET驱动芯片(如IR2104),避免直接由MCU驱动大功率MOSFET。


    六、建议你参考的资料

    • 《嵌入式系统设计与实践》 —— 介绍MCU与外设的接口设计
    • 《电子电路仿真教程》 —— 教你如何使用Multisim、LTspice等工具
    • 官方数据手册(如IRF540、STM32、Arduino等)—— 了解器件特性

    七、总结

    如果你能提供更多关于任务的具体信息(如用途、所用元器件、遇到的问题等),我可以给出更具体的建议和修改方案。目前,你可以按照以下步骤操作:

    1. 明确任务目标
    2. 使用仿真工具搭建电路
    3. 检查MOSFET和MCU连接是否正确
    4. 调试PWM输出和驱动电路
    5. 根据仿真结果优化设计

    如有需要,我可以为你提供一个完整的 MOSFET PWM控制电路图 + Arduino代码 + 仿真步骤

    欢迎继续提问!
