lina_aaaaaaaa 2026-03-30 08:50 采纳率: 0%
浏览 7

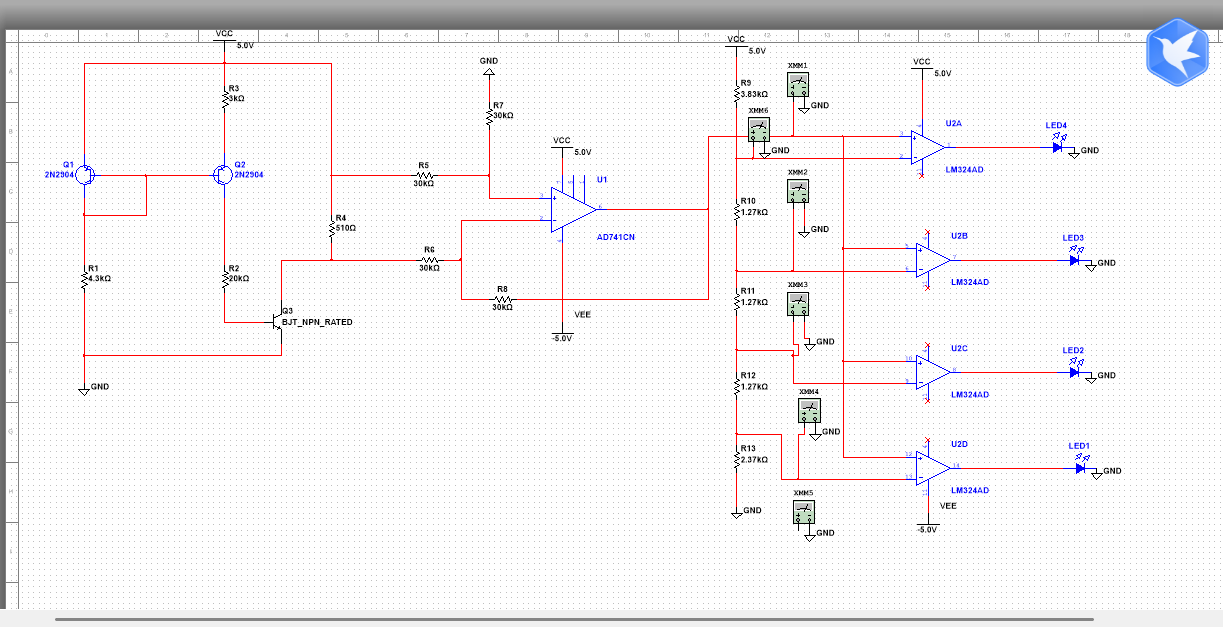

这个用嘉立创打板要怎么画图啊求



这个用嘉立创打板要怎么画图啊 求一下 不会用嘉立创 不是很了解 求个人告诉我一下 很着急

  • 写回答

3条回答 默认 最新

  • 檀越@新空间 2026-03-30 08:51
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    你提到“用嘉立创打板要怎么画图”,这说明你可能对 嘉立创(JLCPCB)PCB设计与下单流程 不太熟悉。下面我将详细讲解如何使用嘉立创进行 PCB 打板,包括 画图步骤、注意事项、推荐工具以及下单流程


    一、什么是嘉立创(JLCPCB)?

    嘉立创是目前中国最大的 PCB制造与元器件采购平台之一,支持 单双面板、多层板、HDI板 等多种类型,提供 快速打样(24小时出货)批量生产 服务。


    二、在嘉立创打板需要准备什么?

    1. 电路原理图和PCB布局图

    • 需要使用专业的 PCB设计软件 完成电路设计。
    • 常用的软件有:
      • Altium Designer
      • KiCad
      • Eagle
      • PADS
      • Protel(Altium 的前身)

    2. Gerber 文件

    • 这是 PCB制造所需的文件格式,包含线路、阻焊、丝印等信息。
    • 常见的 Gerber 文件包括:
      • *.GTL(顶层线路)
      • *.GTS(顶层丝印)
      • *.GBL(底层线路)
      • *.GBO(底层丝印)
      • *.GML(机械层)

    3. BOM 表(物料清单)

    • 包含所有元器件的型号、数量、封装等信息。
    • 可以从 PCB 设计软件中导出。

    三、如何在嘉立创打板?(详细步骤)

    ✅ 步骤 1:完成电路设计并生成 Gerber 文件

    使用 KiCad 生成 Gerber 文件的步骤:

    1. 打开你的 PCB 设计文件。
    2. 点击菜单栏中的 File > Plot
    3. 在弹出的窗口中选择以下选项:
      • Plot each layer separately
      • Include all layers
      • Include drill data
      • Output to file
    4. 选择保存路径,点击 Plot
    5. 生成的文件会自动保存为 .gbr 格式,你可以将其转换为标准的 Gerber 文件(如 .GTL, .GBL 等)。

    注意: 如果你是新手,建议使用 KiCadEagle,它们都有比较友好的界面和教程。


    ✅ 步骤 2:登录嘉立创官网

    访问 嘉立创官网,注册并登录账号。


    ✅ 步骤 3:上传 Gerber 文件

    1. 登录后,点击页面顶部的 “在线下单”
    2. 选择 “PCB制版”
    3. 点击 “新建订单”
    4. 按照提示填写:
      • 板材(FR-4、铝基板等)
      • 铜厚(1oz、2oz)
      • 层数(单面、双面)
      • 尺寸(长宽)
      • 是否加急(可选)
    5. 上传 Gerber 文件BOM 表(可选)。
    6. 确认无误后,点击 “提交订单”

    ✅ 步骤 4:确认并支付

    1. 系统会自动生成报价。
    2. 确认价格无误后,选择支付方式(支付宝、微信、银联等)。
    3. 支付成功后,系统会进入生产流程。

    四、常见问题及解决方案

    | 问题 | 解决方案 | |------|----------| | 不会画图 | 推荐使用 KiCadEagle,网上有很多免费教程。 | | Gerber 文件不匹配 | 使用 Gerber Viewer 工具检查文件是否正确。 | | 下单后无法修改 | 一旦提交订单,不可修改,需重新下单。 | | 打板时间太长 | 选择 加急服务,最快 24 小时出货。 |


    五、推荐学习资源


    六、代码示例(如果你使用 KiCad 生成 Gerber)

    # KiCad 中生成 Gerber 的命令行指令(适用于 Linux)
    kicad --plot --output=gerber_output --board=your_board.kicad_pcb


    注意:实际操作中应通过图形界面完成,不建议直接使用命令行。


    七、总结:嘉立创打板流程图

    1. 设计电路图 → PCB布局 → 生成 Gerber 文件
    2. 登录嘉立创 → 新建订单 → 上传 Gerber 和 BOM
    3. 确认参数 → 支付 → 等待发货

    🚨 重点提醒(加粗部分

    ✅ 一定要先学会画图!
    如果你连电路图都不会画,那直接去嘉立创下单是没用的。

    ✅ Gerber 文件必须准确无误!
    如果文件有问题,工厂可能无法正常生产。

    ✅ 下单前务必核对尺寸、层数、铜厚等参数!
    一旦提交,不能更改。


    如果你愿意,我可以帮你 一步一步教你画一个简单的 LED 控制电路图,并指导你如何生成 Gerber 文件。欢迎继续提问!
