你提出的问题非常具有挑战性，尤其是在PEMFC（质子交换膜燃料电池）阴极催化层的微观尺度模拟中，使用相场法来研究水的生成、扩散、相变和液滴形成过程。这是一个典型的多物理场耦合问题，涉及到电化学反应、物质传递、相变动力学以及流体行为等复杂过程。
以下是对你的问题进行的详细分析，并提供解决方案建议，包括理论背景、模型构建思路、可能遇到的问题及应对策略，并以有序列表形式呈现。
一、问题背景与现象描述

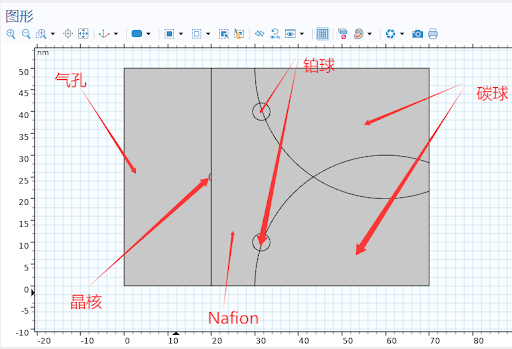

在PEMFC阴极催化层中，铂碳催化剂（Pt/C）作为反应位点，氧气和质子在此发生反应生成水分子（H₂O）。这些水分子被Nafion膜包裹，随后通过扩散进入气孔（gas pore），并在气孔内发生饱和蒸汽压驱动的相变，最终形成液滴，导致水淹现象。
关键现象：
- 水分子生成：在Pt/C表面由O₂ + 4H⁺ → 2H₂O
- 水在Nafion中的扩散：由于Nafion的亲水性，水分子在其中迁移。
- 水蒸气在气孔中的积累：随着水蒸气浓度增加，达到过饱和状态。
- 液滴成核与生长：由于局部浓度过饱和，水蒸气在气孔中凝结为液滴。
- 液滴形状受接触角影响：不同形状的气孔会改变Nafion与气孔壁的接触角，进而影响液滴形态（如圆珠状或铺展状）。
二、你的建模方法概述

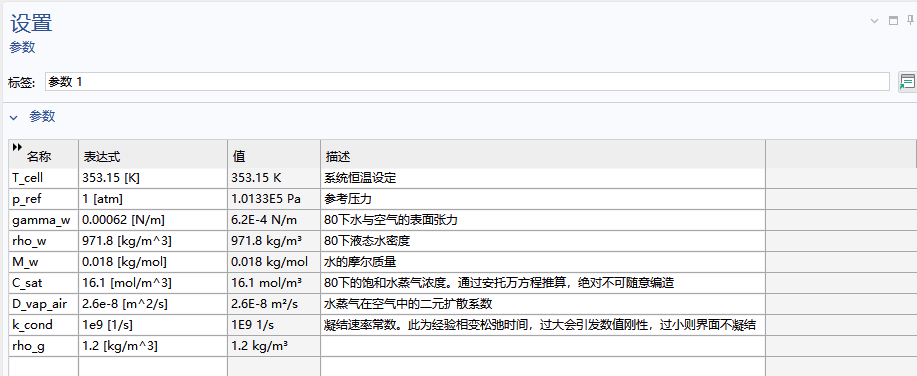

你使用了 COMSOL Multiphysics 6.4 的 相场法 来模拟水的生成、扩散和相变过程，具体包括：

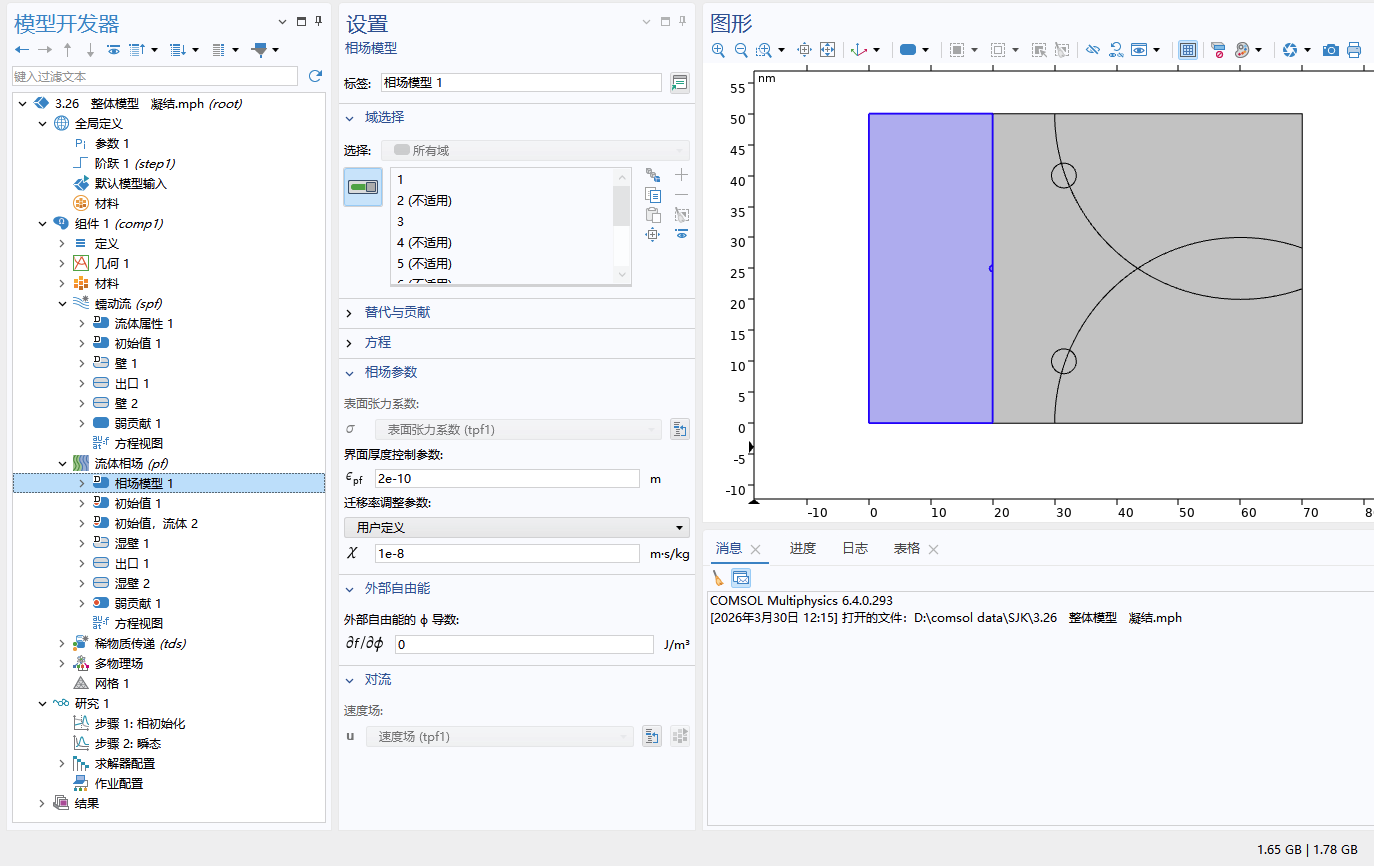

- 相场模型：用于追踪液滴/气相界面。

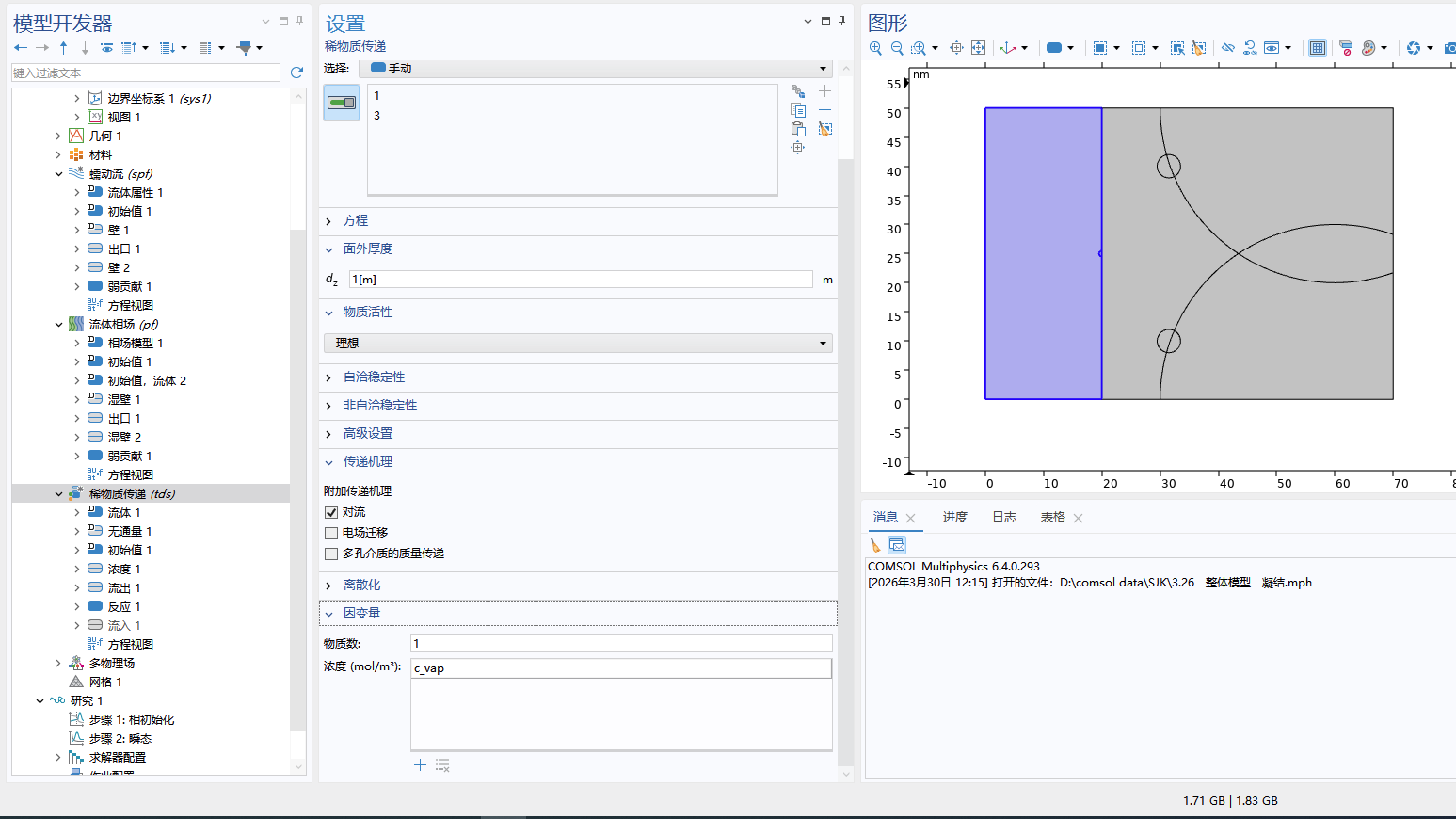

- 稀物质传递模块：用于模拟水蒸气（H₂O vapour）的扩散。

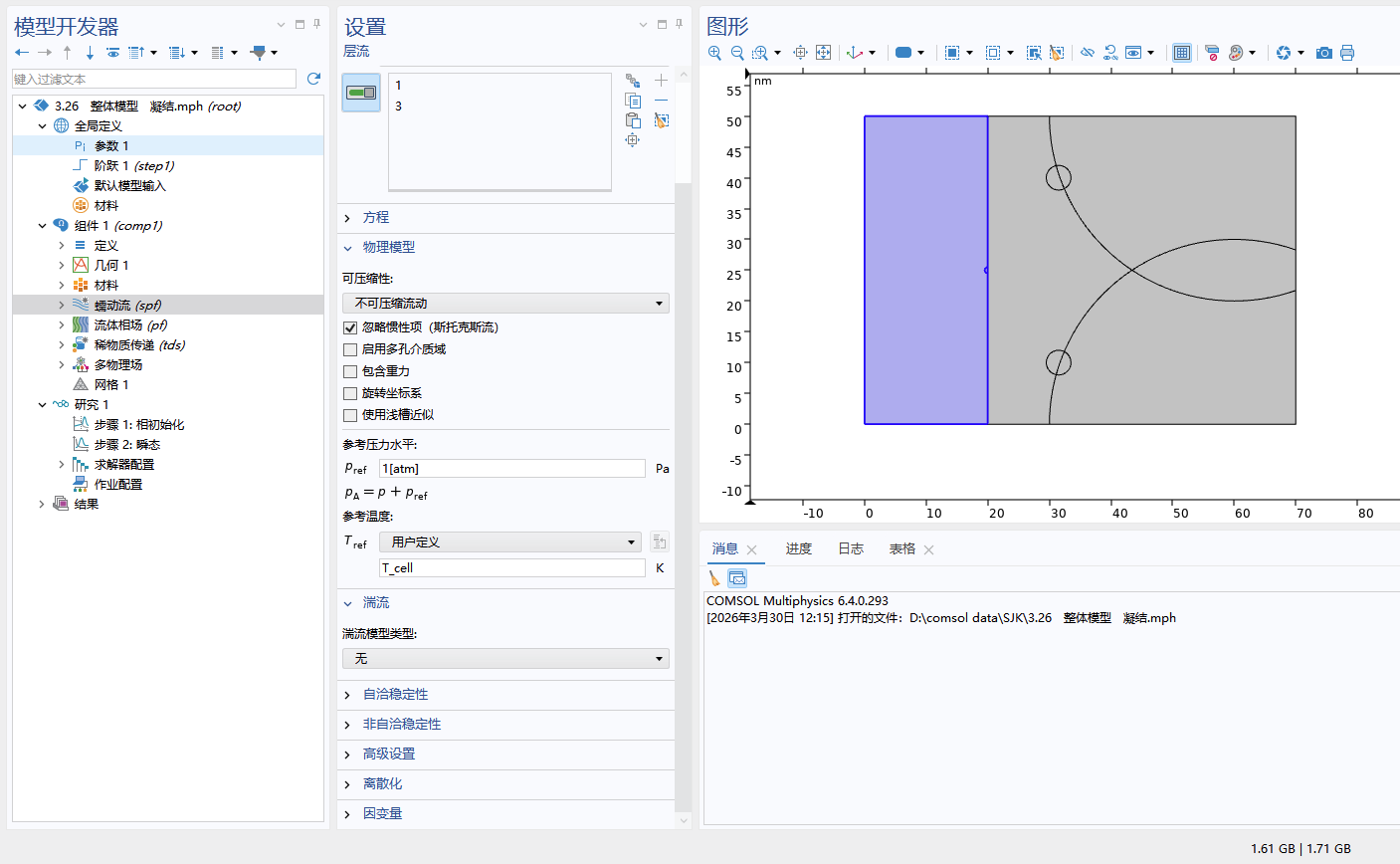

- 层流模型：用于模拟气体流动（虽然你目前没有耦合）。

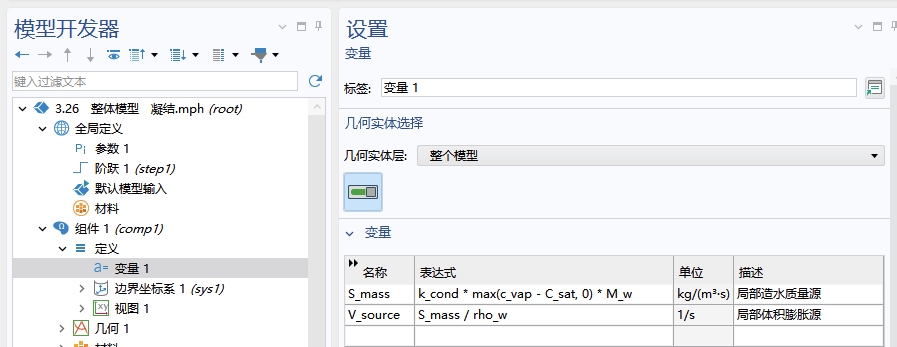

- 手动编写 Lee Model：用于控制界面演化。

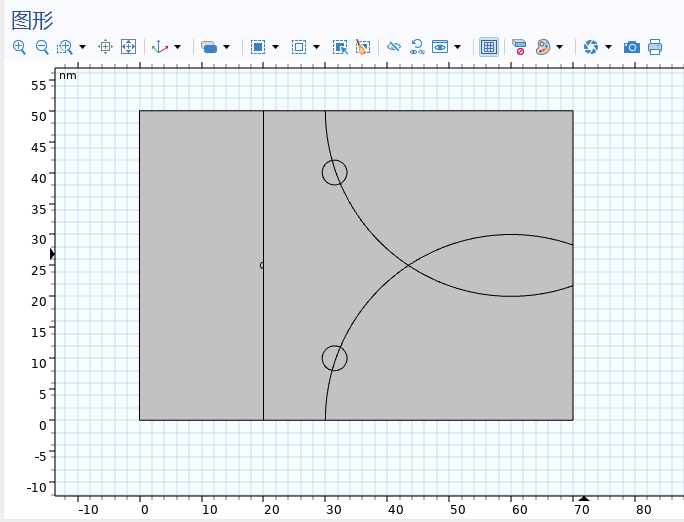

- 晶核初始化：在Nafion中初始化液滴，降低计算难度。

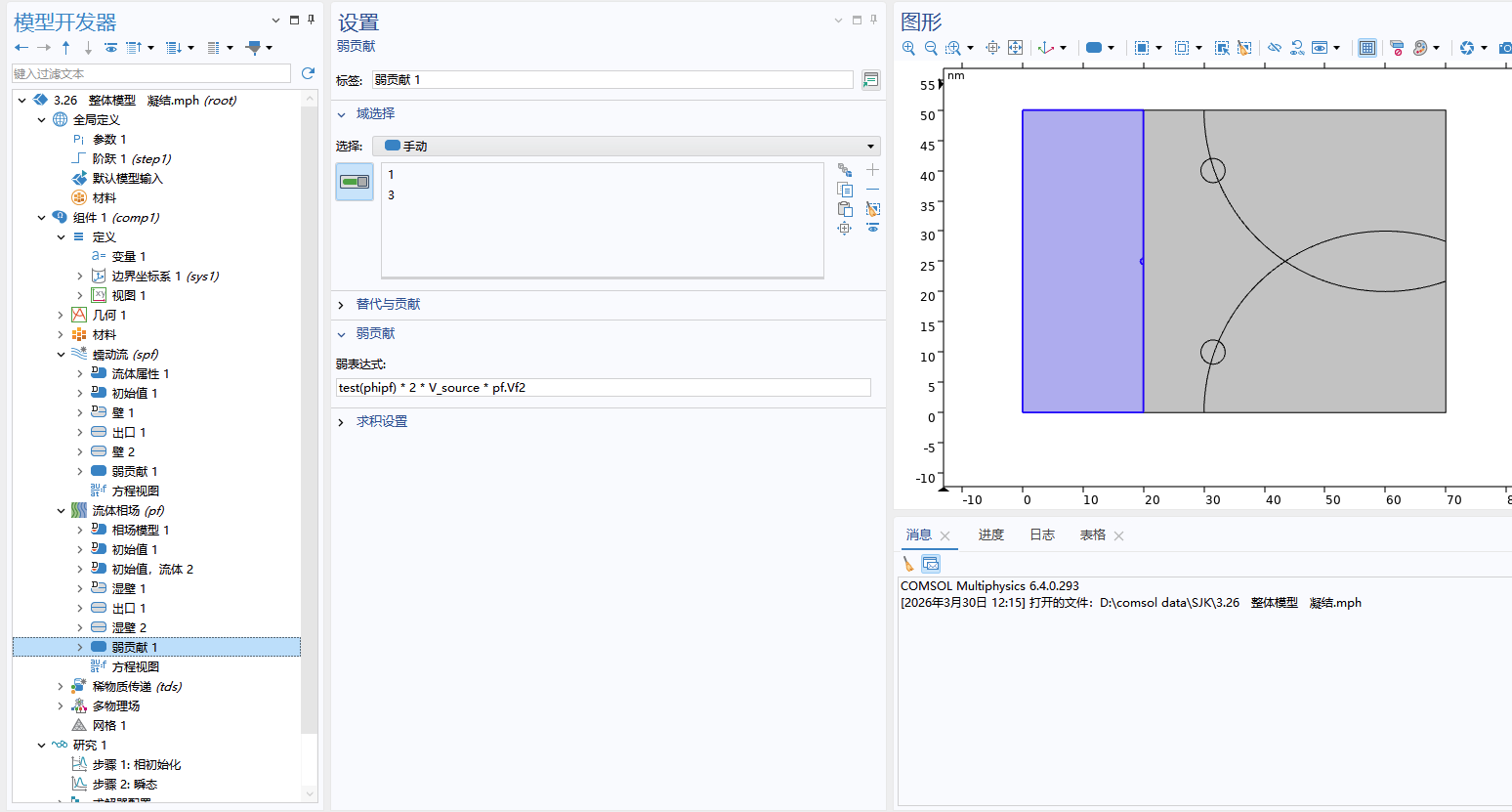

- 弱贡献项：用于控制相场变化。
三、当前模型存在的问题与挑战
1. 相场模型与物质传递的耦合不足
- 目前仅使用了相场模型和稀物质传递，但尚未建立水蒸气浓度与相变驱动力之间的直接联系。
- 需要将水蒸气浓度梯度作为相变的驱动力，而不是依赖温度。
2. 缺乏对界面张力和接触角的建模
- 液滴在气孔中的形态（圆珠或铺展）取决于界面张力和接触角，而你在模型中未明确引入这些参数。
3. 未考虑多物理场耦合
- 电化学反应、物质传递、相变、流体运动等多个物理过程应实现强耦合，才能准确反映真实情况。
4. 模型简化可能导致不准确结果
- 虽然你已种下晶核，但若未正确设置初始条件和边界条件，可能导致液滴生长不符合实际。
四、解决方案与建议
✅ 1. 建立正确的相变驱动力机制
理论基础：
- 在纳米尺度下，浓度梯度是相变的主要驱动力，而非温度变化。
- 可以使用Gibbs-Thomson效应（Gibbs–Thomson equation）来表示曲率对饱和蒸汽压的影响，从而引导液滴的生长。
公式参考：
$$
P_{\text{sat}} = P_0 \cdot \exp\left(\frac{V_m}{R T} \cdot \frac{2 \gamma}{r}\right)
$$
其中：
- $ P_{\text{sat}} $：曲率影响下的饱和蒸汽压
- $ P_0 $：平面上的饱和蒸汽压
- $ V_m $：摩尔体积
- $ R $：气体常数
- $ T $：温度
- $ \gamma $：界面张力
- $ r $：液滴半径
实现方式：
- 在 COMSOL 中，可以通过 “用户定义方程” 或 “弱形式” 引入该公式。
- 将液滴的生长速率与局部水蒸气浓度和液滴曲率相关联。
✅ 2. 正确设置界面张力与接触角
理论基础：
- 接触角决定了液滴在气孔壁上的润湿性（铺展或球形）。
- 接触角可由材料性质决定，例如 Nafion 和气孔壁的材料组合。
实现方式：
- 在 相场模型 中，设置 界面张力参数（
sigma）。 - 使用 “Contact Angle” 功能，指定液滴与气孔壁的接触角。
- 若需更精确控制，可以使用 “User-defined Contact Angle” 或 “Wetting Boundary Condition”。
✅ 3. 强化多物理场耦合
需要耦合的物理场包括：
- 电化学反应（如 O₂ + 4H⁺ → 2H₂O）
- 物质传递（水蒸气在 Nafion 中的扩散）
- 相场模型（液滴生成与演化）
- 流体流动（如果气孔中有气体流动）
实现方式：
- 在 COMSOL 中，使用 Multiphysics 功能，将上述模型连接起来。
- 在 “Model Builder” 中，添加 “Transport of Diluted Species”、“Phase Field”、“Laminar Flow” 等模块。
- 使用 “Weak Contribution” 或 “Source Term” 实现各模块之间的相互作用。
✅ 4. 设置合理的边界条件与初始条件
初始条件：
- 在 Nafion 内部初始化少量水分子（即“晶核”）。
- 使用 “Initial Value” 功能，设定水蒸气浓度分布。
边界条件：
- 在 Nafion 与气孔交界处，设置 水蒸气流入边界。
- 在 Pt/C 表面，设置 电化学反应边界条件（如 O₂ 流入、H⁺ 流入）。
示例代码片段（伪代码）：
% 在 COMSOL 的“Equation View”中，定义水蒸气的扩散方程
equation = 'D * laplacian(Cvap) + source_term = 0';
✅ 5. 使用自定义模型提高精度（如 Lee Model）
Lee Model 的基本思想：
- 通过控制相场变量 $ \phi $ 的演化，模拟液滴的形成与生长。
- 控制项通常包括：
- 扩散项（使界面平滑）
- 自由能项（控制相态）
- 浓度梯度项（驱动相变）
修改后的相场控制方程示例：
dphi/dt = -M * (dF/dphi - epsilon^2 * laplacian(phi)) + k * (Cvap - Csat)
其中：
- $ M $：Mobility
- $ F $：自由能密度
- $ \epsilon $：界面厚度参数
- $ k $：浓度驱动系数
- $ Cvap $：水蒸气浓度
- $ Csat $：饱和浓度
五、总结与建议
| 问题 | 解决方案 |
|------|----------|
| 相变驱动力不明确 | 引入 浓度梯度 + 曲率效应 作为驱动力 |
| 接触角未考虑 | 添加 接触角边界条件 或 润湿性模型 |
| 多物理场未耦合 | 使用 Multiphysics 模块 实现电化学 + 物质传递 + 相场耦合 |
| 初始条件不合理 | 设置 晶核+水蒸气浓度分布 作为初始条件 |
| 模型精度不足 | 使用 Lee Model 或自定义相场控制方程提高精度 |
六、代码示例（相场模型控制方程）
如果你希望在 COMSOL 中手动编写相场控制方程，可以参考如下结构：
% 定义变量
phi = phase_field; % 相场变量
Cvap = water_vapor_concentration;
M = mobility;
epsilon = interface_thickness;
k = concentration_driving_coefficient;
% 自由能密度 F = (1/4)(1 - phi)^2 + (1/4)(1 + phi)^2 + ...
% （根据具体模型选择）
% 相场演化方程
dphi/dt = -M * (dF/dphi - epsilon^2 * laplacian(phi)) + k * (Cvap - Csat);
你可以将此方程放入 "Weak Form PDE" 或 "Coefficient Form PDE" 模块中。
七、下一步建议
- 先验证单个气孔内的液滴形成过程，确保模型在简单几何下能正确运行。
- 逐步引入电化学反应，从简单的 O₂ + H⁺ → H₂O 开始。
- 测试不同接触角对液滴形态的影响。
- 优化网格分辨率，尤其是界面附近，避免数值震荡。
- 进行参数敏感性分析，找出关键参数（如界面张力、浓度梯度）对结果的影响。
如果你愿意，我可以进一步帮助你编写具体的 COMSOL 模型文件，或者帮你调试代码。欢迎继续提问！
