ansys仿真断裂分析

ansys workbench断裂分析问题。

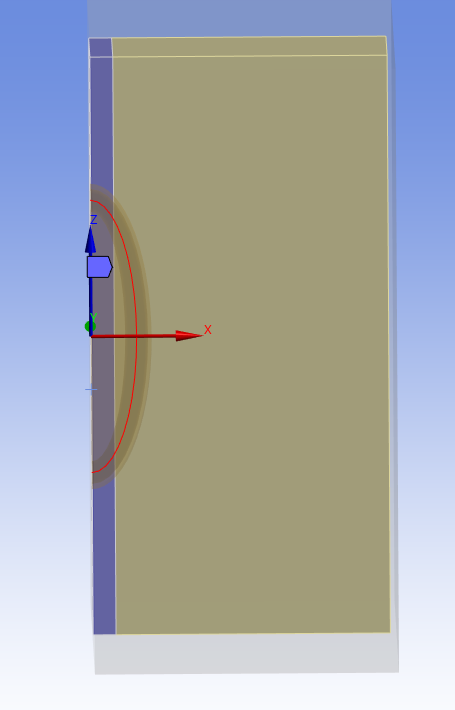

目前的模型是固体1和固体2,材料不同,交界面已进行共享拓扑。想要裂纹从固体1表面穿透至固体2,应该如何操作?


  • 写回答

4条回答 默认 最新

  • 檀越@新空间 2026-03-30 16:35
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    在 ANSYS Workbench 中进行断裂分析时,若想让裂纹从一个固体(如固体1)穿透至另一个固体(如固体2),需合理设置裂纹几何、材料属性、接触条件和边界条件。以下是一个详细的解决方案:


    关键步骤与操作说明

    1. 定义裂纹几何

    • 目的:在固体1的表面创建一条裂纹,使其穿透至固体2。
    • 方法
      • Geometry 模块中,使用 SplineLine 工具,在固体1的表面上绘制一条裂纹线。
      • 使用 ExtrudeThicken 命令将该线扩展为一个裂纹面(即裂纹的几何体)。
      • 确保裂纹穿过两个固体之间的交界面。

    重点:裂纹必须贯穿两个固体的交界面,以模拟裂纹从固体1到固体2的穿透。


    2. 划分网格并定义裂纹区域

    • 目的:确保裂纹区域被正确网格化,便于后续断裂分析。
    • 方法
      • Mesh 模块中,对裂纹区域进行局部网格细化(如使用 Size FunctionSizing 设置)。
      • 如果使用 ANSYS MechanicalExtended Finite Element Method (XFEM),则无需手动划分裂纹区域,但需要在模型中定义裂纹路径。

    重点:对于 XFEM 分析,裂纹路径需通过 Crack Path 功能定义,而不是直接建模裂纹。


    3. 定义材料属性与共享拓扑

    • 目的:确保两个固体之间具有正确的材料属性,并保持接触连续性。
    • 方法
      • 为固体1和固体2分别赋予不同的材料属性(如弹性模量、泊松比等)。
      • Geometry 模块中,对两个固体的交界面使用 Shared Topology,以确保它们在网格划分时无缝连接。

    重点共享拓扑 是保证两个固体之间无间隙接触的关键步骤。


    4. 设置裂纹类型(适用于 XFEM)

    • 目的:在 ANSYS 中使用 XFEM 进行断裂分析。
    • 方法
      • Mechanical 模块中,进入 Fracture Tool
      • 选择 Create Crack > From GeometryFrom Path
      • 定义裂纹的起始点、终点和方向,确保裂纹从固体1延伸到固体2。

    重点XFEM 方法 可以模拟裂纹的动态扩展过程,适合用于研究裂纹如何从一个材料穿透到另一个材料。


    5. 设置边界条件与载荷

    • 目的:施加适当的载荷以引发裂纹扩展。
    • 方法
      • 对模型施加合适的边界条件(如固定支撑、位移或力载荷)。
      • 根据实际工况选择载荷类型(如静态、动态或热载荷)。

    重点:载荷应作用在裂纹尖端附近,以诱发裂纹扩展。


    6. 求解与后处理

    • 目的:验证裂纹是否成功穿透,并评估裂纹扩展行为。
    • 方法
      • Solution 模块中运行求解。
      • 使用 Stress Intensity Factor (SIF)Crack Propagation 工具分析裂纹扩展情况。
      • 通过 Contour IntegralJ-Integral 计算裂纹能量释放率。

    重点:后处理阶段可帮助判断裂纹是否成功穿透至固体2,并评估其扩展趋势。


    修改后的代码(如使用 APDL 脚本)示例

    如果你使用的是 APDL(ANSYS Parametric Design Language),可以参考以下代码片段来定义裂纹路径:

    ! 定义裂纹路径
    *CREATE,CRACKPATH,txt
    CRACKPATH
    X Y Z
    0.0 0.0 0.0
    10.0 0.0 0.0
    *ENDCREATE

    ! 将裂纹路径导入模型
    *GET,crackpath,FILE,EXIST,CRACKPATH.TXT
    *IF,crackpath,NE,0,THEN
      *READ,CRACKPATH.TXT
    *ENDIF

    ! 创建裂纹
    *CFRAC,1,CRACKPATH


    注意:以上代码仅为示意,具体参数需根据你的模型尺寸和裂纹路径调整。


    总结

    1. 创建裂纹几何:在固体1的表面定义裂纹路径,确保其穿透至固体2。
    2. 网格划分与裂纹区域细化:确保裂纹区域被正确网格化。
    3. 共享拓扑:确保两个固体之间无缝连接。
    4. 设置 XFEM 裂纹:使用 ANSYS 的 Fracture Tool 定义裂纹路径。
    5. 施加载荷与边界条件:诱发裂纹扩展。
    6. 求解与后处理:分析裂纹扩展行为。

    如你有具体的模型文件或更详细的问题描述,可以进一步提供,我可以为你定制更精确的操作方案。
