2026西门子杯第三站站点的问题

Question

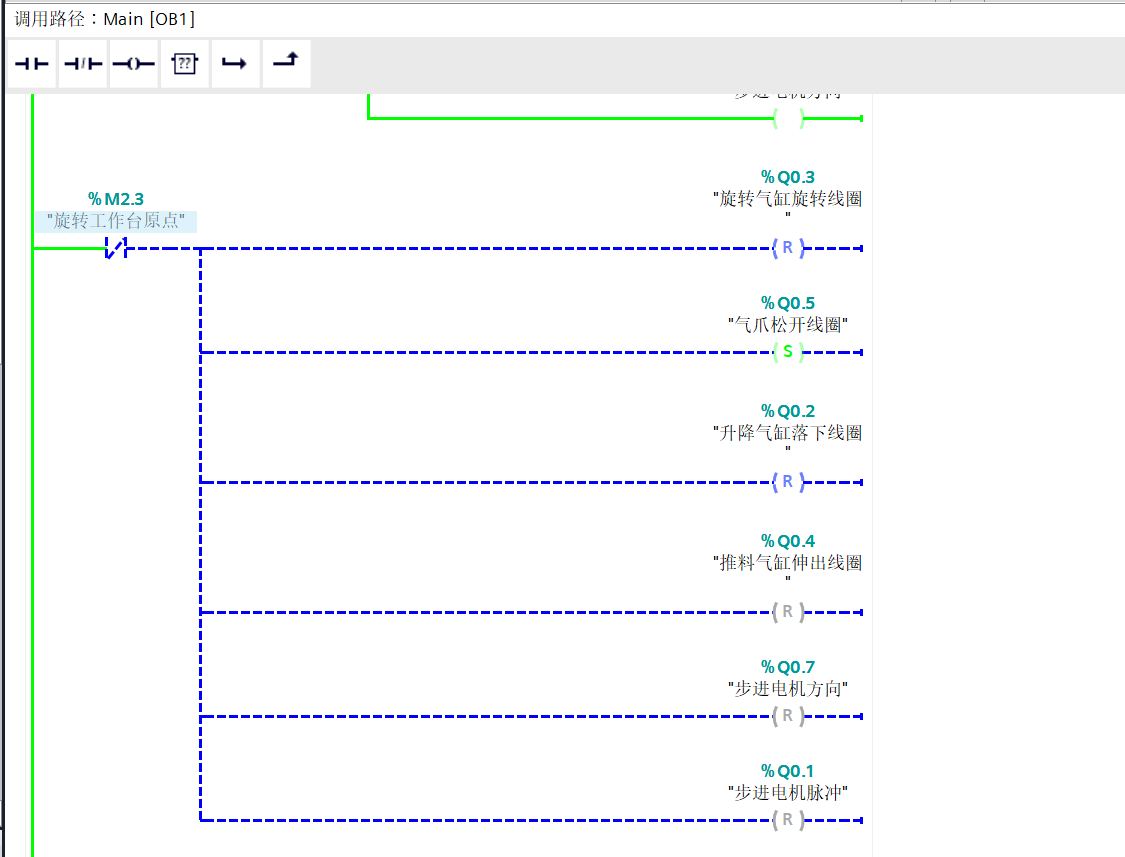

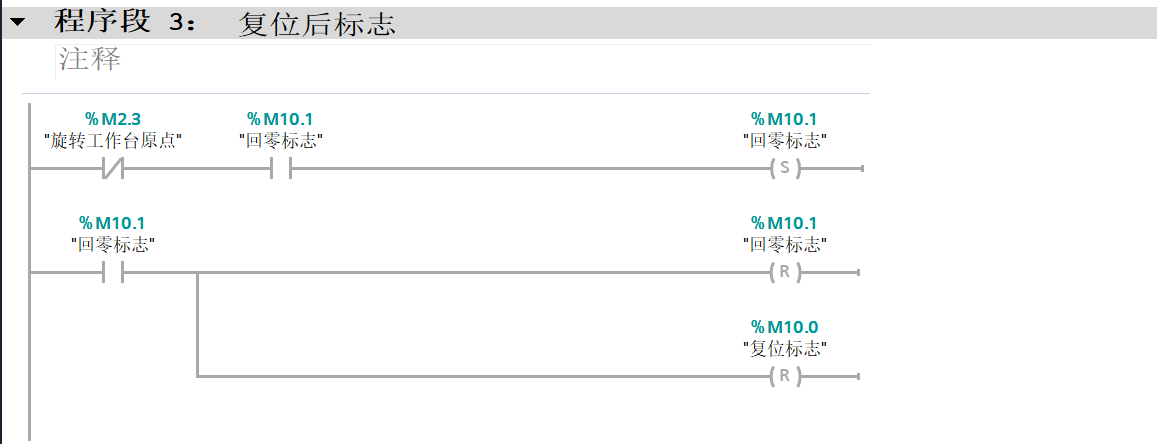

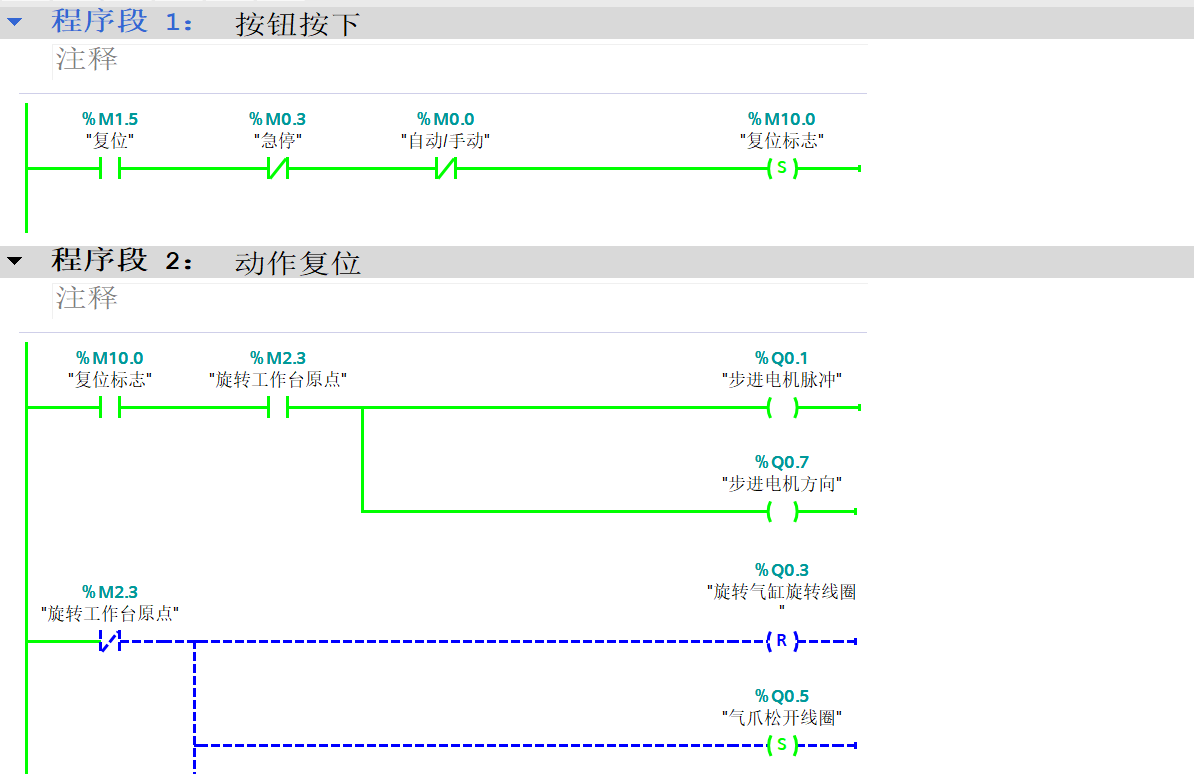

复位块

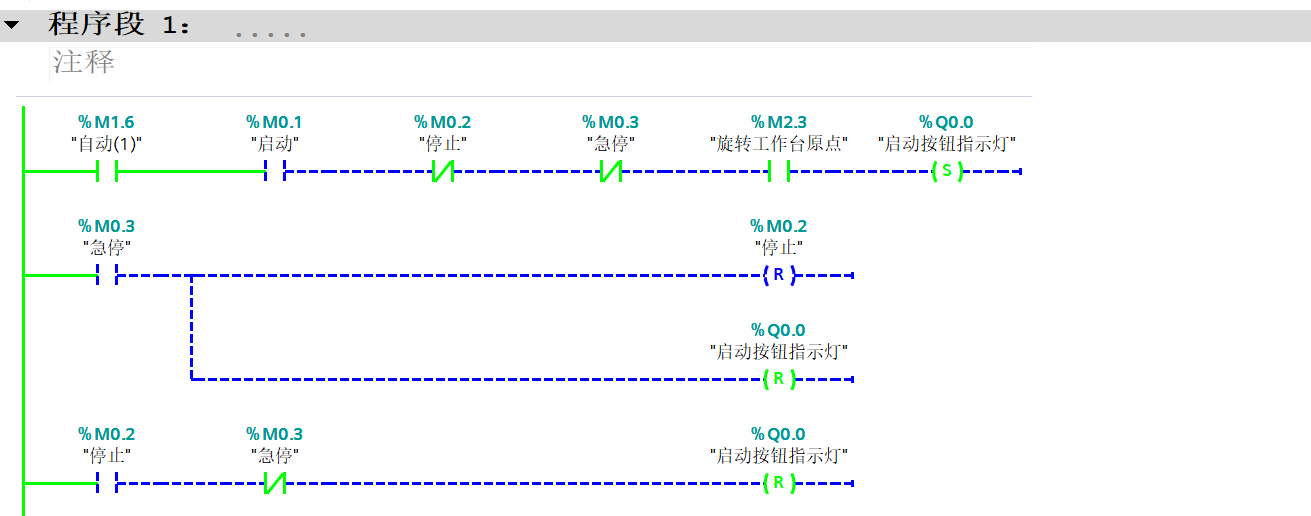

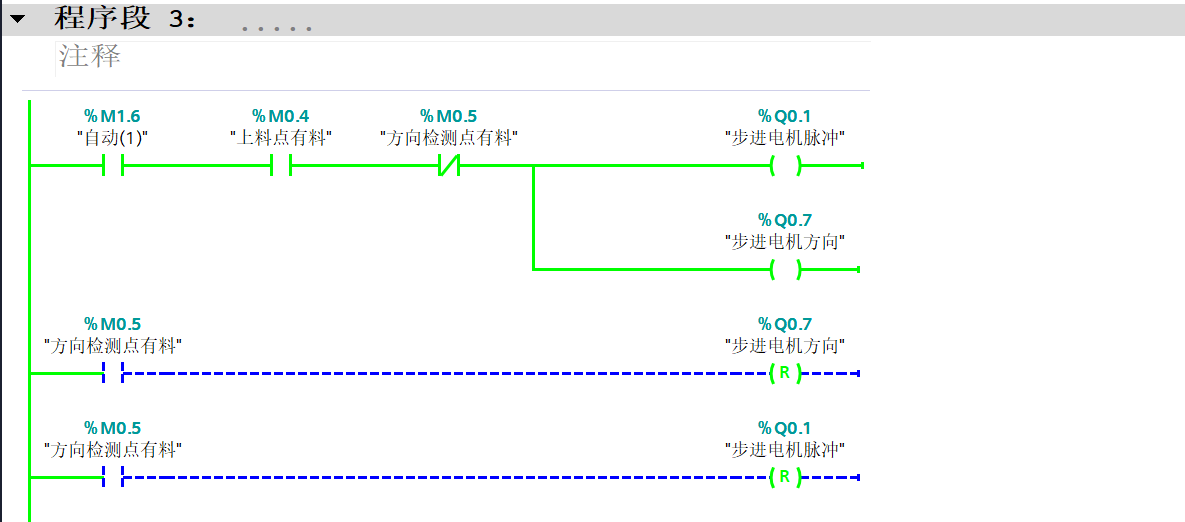

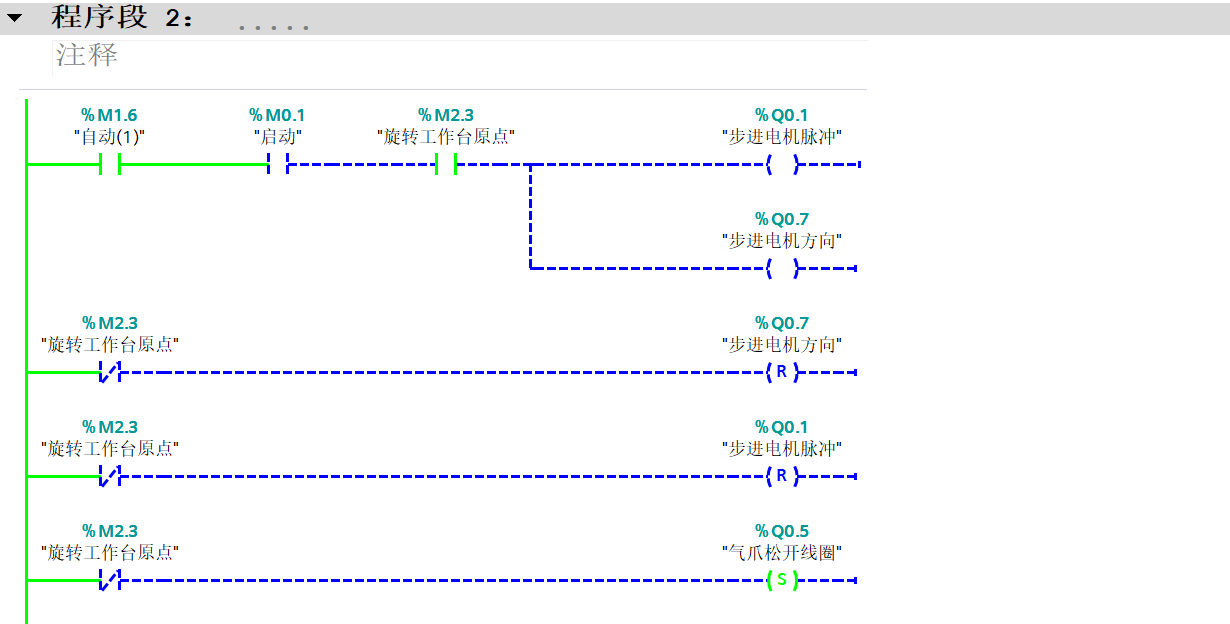

启动块

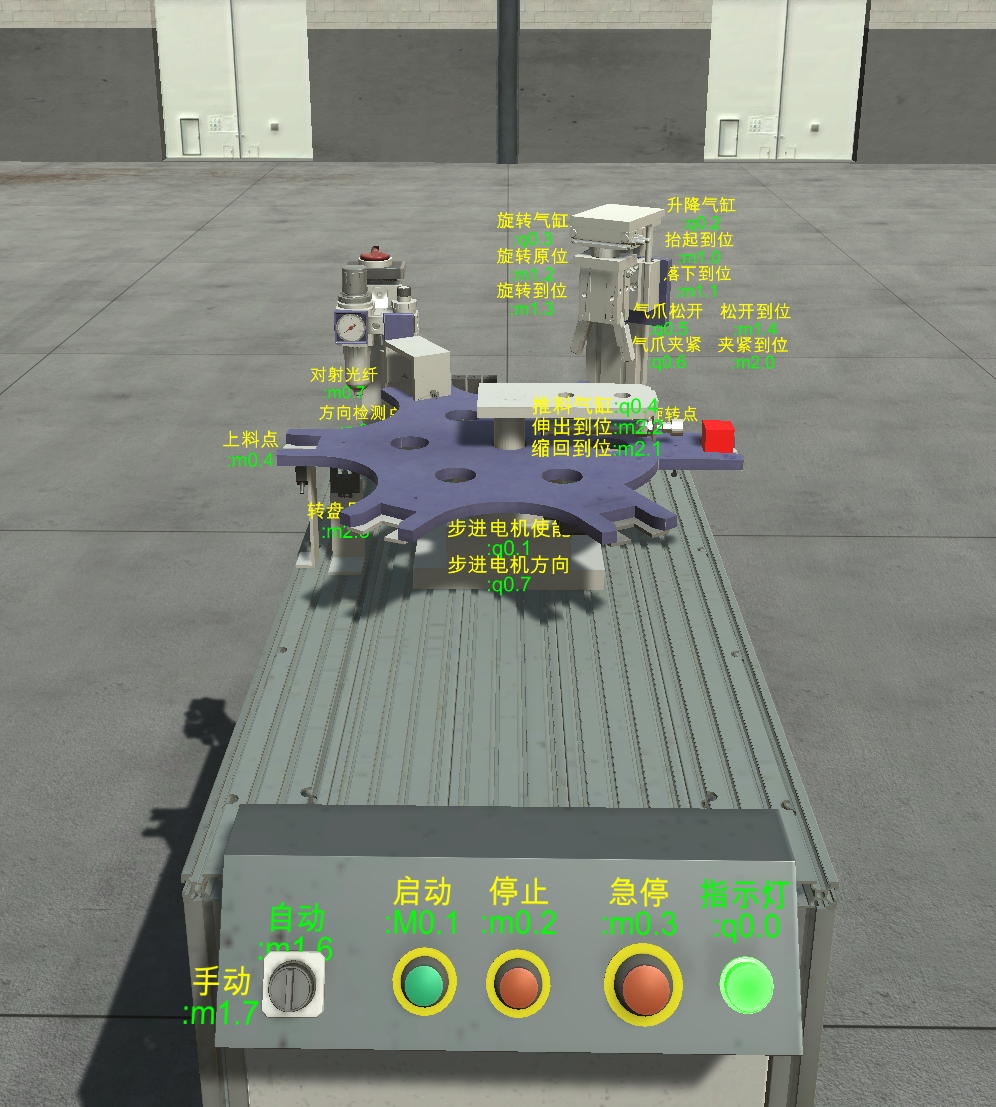

仿真

求问为什么在程序中按下复位键按钮后旋转工作站已经在原点了但是还是会移动180°不在原点，旋转工作站变量的原点在线状态才会绿色，这个应该怎么改有人可以教教吗，感觉是复位块的问题。西门子杯工程实践第三站站点的问题！

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于2026西门子杯第三站站点的硬件开发中，复位块、启动块、仿真等相关内容。特别是按下复位键后，旋转工作站虽然已经回到原点，但仍然会移动180°，并且变量的“原点在线”状态不会变为绿色。这确实可能是复位块逻辑设计或信号触发问题。

---

一、问题分析

1. 现象描述

• 按下复位键后，旋转工作站理论上应该回到原点。
• 但实际上它移动了180°，说明复位逻辑没有正确执行。
• 旋转工作站的“原点在线”变量未被置为绿色（即未检测到原点），说明原点信号未被正确识别或触发。

2. 可能原因

• 复位块逻辑错误：复位块可能没有正确控制旋转工作站的运动路径。
• 原点信号未被正确读取：原点传感器信号未被程序捕获或处理。
• 变量状态未更新：原点在线变量未在复位完成后被正确设置。
• 仿真配置不准确：仿真环境中可能没有正确模拟原点信号或电机行为。

---

二、解决方案（详细步骤）

1. 检查复位块逻辑

重点：确保复位块只允许旋转工作站回到原点，而不是180°

• 修改复位块逻辑，使其在复位时直接定位到原点位置，而不是中间位置。
• 如果使用的是S7-1200/1500 PLC，请检查以下代码：

// 假设复位按钮为 "ResetButton"
IF ResetButton THEN
    // 仅在原点在线时才允许复位
    IF OriginSignal THEN
        // 执行复位操作，例如：
        MoveToOrigin(); // 自定义函数，用于将旋转工作站移动到原点
        OriginOnline := TRUE; // 设置原点在线状态
    END_IF;
END_IF;

注意： 确保 MoveToOrigin() 函数中没有额外的偏移量（如180°）。

---

2. 检查原点信号输入

重点：确保原点信号能被正确读取并反馈给程序

• 检查原点传感器是否连接正确。
• 在PLC中确认原点信号输入点（如 I0.0 或其他地址）是否被正确读取。
• 示例代码：

// 原点信号读取
OriginSignal := I0.0; // 根据实际接线修改地址

// 如果原点信号有效，则设置原点在线
IF OriginSignal THEN
    OriginOnline := TRUE;
ELSE
    OriginOnline := FALSE;
END_IF;

注意： 如果原点信号未被正确读取，可能导致“原点在线”状态始终为红色（未激活）。

---

3. 检查“原点在线”变量的状态更新逻辑

重点：确保“原点在线”变量在复位完成后被正确设置

• 在复位逻辑中添加对 OriginOnline 的赋值语句。
• 示例：

// 复位逻辑
IF ResetButton THEN
    IF OriginSignal THEN
        MoveToOrigin();
        OriginOnline := TRUE;
    END_IF;
END_IF;

---

4. 检查仿真配置和调试

重点：确保仿真环境与真实硬件一致

• 如果你在仿真中看到异常行为，可能是由于仿真模型未正确模拟原点信号或电机动作。
• 在仿真中，尝试手动输入原点信号（如 I0.0 = TRUE），看是否能正常显示“原点在线”。

---

5. 添加调试信息（可选）

你可以通过增加调试输出来确认程序运行情况：

// 调试信息
DebugMessage("ResetButton: ", ResetButton);
DebugMessage("OriginSignal: ", OriginSignal);
DebugMessage("OriginOnline: ", OriginOnline);

注意： 使用西门子TIA Portal中的调试工具或日志功能进行跟踪。

---

三、总结

| 步骤 | 内容 | |------|------| | 1 | 检查复位块逻辑，确保只移动到原点，不偏移180° | | 2 | 确认原点信号输入是否正确读取 | | 3 | 确保“原点在线”变量在复位后被正确设置 | | 4 | 检查仿真配置，确保与真实设备一致 | | 5 | 添加调试信息辅助排查问题 |

---

四、参考代码（修改后的复位块逻辑）

PROGRAM Main
VAR
    ResetButton : BOOL := FALSE;  // 假设是外部输入
    OriginSignal : BOOL := FALSE; // 原点信号输入
    OriginOnline : BOOL := FALSE; // 原点在线状态
END_VAR

// 复位逻辑
IF ResetButton THEN
    IF OriginSignal THEN
        // 执行复位操作
        MoveToOrigin(); // 自定义函数，确保只移动到原点
        OriginOnline := TRUE; // 设置原点在线
    END_IF;
END_IF;

// 原点信号读取
OriginSignal := I0.0; // 修改为你的实际输入点

// 更新原点在线状态
IF OriginSignal THEN
    OriginOnline := TRUE;
ELSE
    OriginOnline := FALSE;
END_IF;

---

如果你能提供具体的PLC型号、编程语言（如STL、LAD、SCL等）以及部分代码片段，我可以进一步帮你逐行分析和优化。欢迎继续提问！
