AMESim的阀片该如何模拟

Question

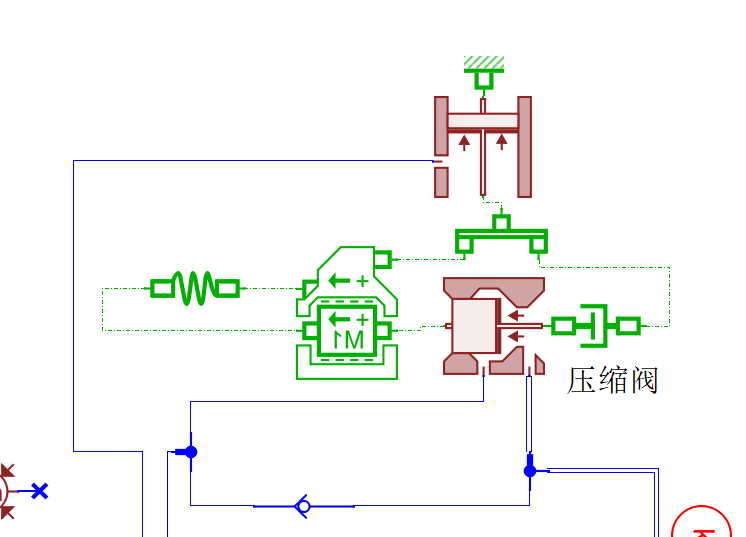

各路专家帮忙看看如图这种来进行减震器压缩阀和复原阀的模拟合理吗，主要细节是模拟阀片。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的“AMESim中阀片的模拟”是一个关于液压系统建模的问题，特别是减震器中的压缩阀和复原阀。这类问题在机械、汽车、航空航天等领域的仿真中非常常见。以下是对如何合理地在AMESim中模拟**阀片（Valve Plate）**的详细解答，包括关键点说明和建议。

---

一、理解阀片的作用与特性

阀片是液压系统中用于控制流量、压力、方向的关键元件，尤其在减震器中：

• 压缩阀：控制减震器在受压时的阻尼效果。
• 复原阀：控制减震器在回弹时的阻尼效果。

阀片通常具有非线性特性，例如：

• 压力-流量关系（P-Q曲线）
• 开启/关闭阈值
• 滞后效应（Hysteresis）
• 阀门的弹簧刚度

---

二、在AMESim中模拟阀片的合理方式

1. 使用AMESim的内置模块

AMESim 提供了多种液压阀模型，可以直接用于模拟阀片，如：

• Valve (Pressure-Controlled)：适用于压力控制型阀片。
• Valve (Flow-Controlled)：适用于流量控制型阀片。
• Valve (Check Valve)：适用于单向阀或止回阀结构。
• Valve (Orifice)：用于模拟节流孔或小孔流动。

重点提示： 使用这些模块时，需要根据实际阀片的几何参数（如孔径、厚度、材料）、弹簧特性（刚度、预紧力）以及流量特性（P-Q曲线）进行参数设置。

---

2. 自定义阀片模型（高级用法）

如果标准模块不能满足需求，可以使用以下方法构建自定义阀片模型：

步骤如下：

1. 建立阀体结构模型

   • 使用 Hydraulic Cylinder 或 Valve Body 模块构建阀芯与阀座之间的间隙。
   • 设置阀芯的位移限制（通过 Limit Switch 或 Displacement Sensor 实现）。

2. 添加弹簧特性

   • 使用 Spring 模块模拟阀片的弹性恢复力。
   • 设置弹簧刚度、预紧力等参数。

3. 设置流量特性

   • 使用 Orifice 或 Valve (Nonlinear) 模块模拟阀口的流量-压力关系。
   • 可以导入实测数据（P-Q曲线）进行拟合。

4. 加入滞回效应（可选）

   • 使用 Hysteresis Block 或 Relay with Hysteresis 模块来模拟阀片的非线性行为。

---

三、推荐的建模流程（有序列表）

1. 明确阀片的功能与工作条件

   • 确定是压缩阀还是复原阀。
   • 收集阀片的物理参数（尺寸、材料、弹簧刚度等）。

2. 选择合适的AMESim模块

   • 根据功能选择 Valve (Pressure-Controlled) 或 Valve (Flow-Controlled)。
   • 若需自定义，使用 Orifice + Spring + Limit Switch 组合。

3. 配置阀片的参数

   • 设置弹簧刚度、预紧力、阀口面积、流量系数等。
   • 如果有实测数据，可使用 Curve Fitting Tool 进行拟合。

4. 加入非线性因素

   • 添加滞回效应（Hysteresis）或动态响应（如惯性）。
   • 使用 Nonlinear Elements 模块增强模型精度。

5. 进行仿真验证

   • 设置输入信号（如压力、位移）进行仿真。
   • 观察输出是否符合预期（如流量、压力变化趋势）。

6. 优化与调试

   • 调整参数以匹配实验数据。
   • 优化模型结构，提高计算效率。

---

四、代码示例（若需自定义阀片）

如果你使用的是 AMESim 的 C++ API 或 MATLAB/Simulink 接口，可以编写自定义阀片模型代码，例如：

// 自定义阀片模型示例（C++伪代码）
class CustomValve {
public:
    double flowRate(double pressureDrop, double displacement) {
        // 计算流量，基于压力差和位移
        if (displacement < threshold) {
            return 0; // 关闭状态
        } else {
            return k * sqrt(pressureDrop) * displacement; // 流量公式
        }
    }

private:
    double k = 0.1;       // 流量系数
    double threshold = 0.01; // 阀片开启阈值
};

注意： AMESim 中一般不直接支持 C++ 编程，但可以通过 MATLAB/Simulink 接口 或 Custom Block 实现类似逻辑。

---

五、注意事项与建议

• 避免过度简化：阀片的非线性特性对系统性能影响较大，应尽量保留其真实行为。
• 使用实测数据校准模型：将仿真结果与实验数据对比，提高模型可信度。
• 关注动态响应：阀片的开关速度和响应时间会影响整个系统的动态性能。
• 考虑多物理场耦合：如热效应、磨损、润滑等，可能影响阀片性能。

---

六、总结

在 AMESim 中模拟阀片的核心在于：

• 准确建模阀片的物理特性（如弹簧、流量、压力）；
• 合理选择或构建阀门模块；
• 引入非线性行为（如滞回、动态响应）；
• 通过实验数据验证模型。

如果你能提供具体的阀片参数或图示，我可以进一步帮助你设计更精确的模型。

---
