proteus仿真stm32和st7735r屏幕实显示黑屏

Question

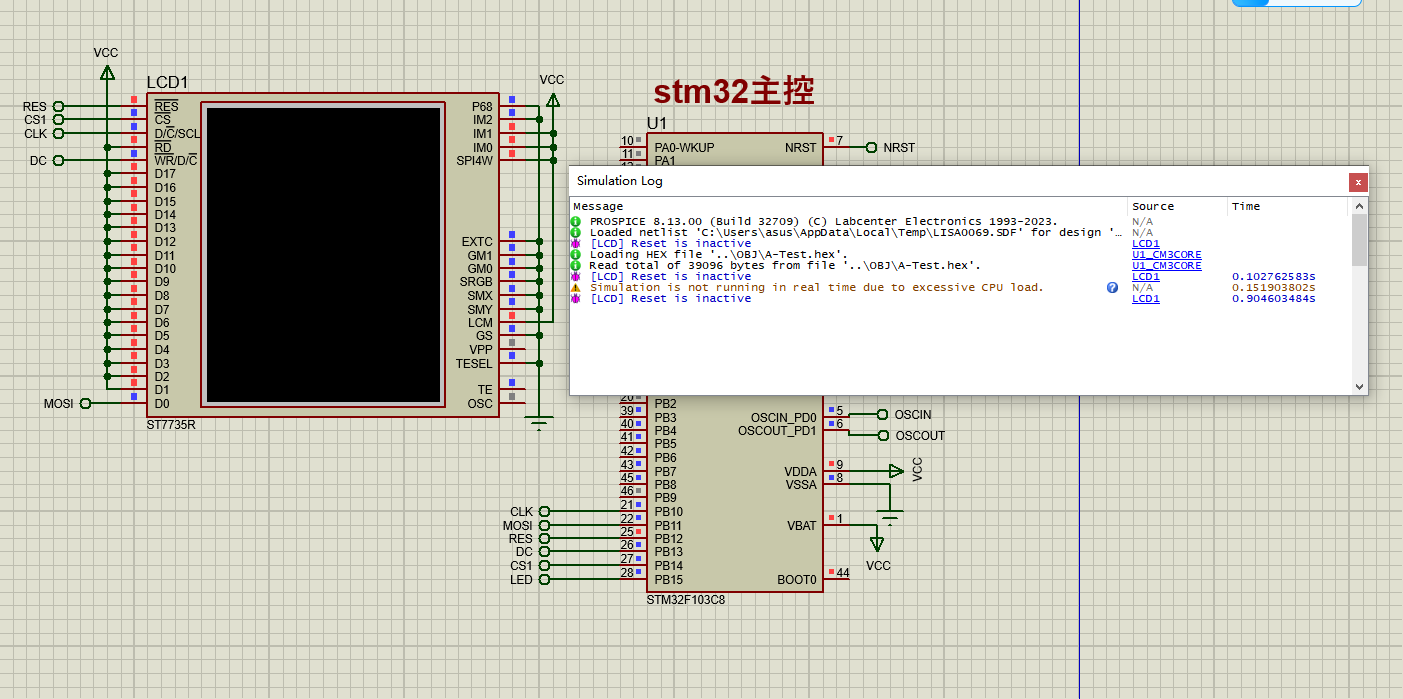

proteus仿真stm32和st7735r屏幕
实物能正常显示，proteus仿真却始终是黑屏。
有人遇到过类似的问题吗，最后怎么解决的呀
proteus版本是proteus8.17

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Proteus 8.17 进行 STM32 与 ST7735R 屏幕的仿真时，如果实物可以正常显示，但仿真中始终是黑屏，这通常是由以下几个原因导致的。以下是详细分析和解决方案：

---

✅ 一、常见原因分析

1. 驱动代码未正确配置

• ST7735R 是一种 TFT LCD 屏幕，需要通过 SPI 或 并行接口 控制。
• 如果驱动代码中没有正确初始化屏幕（如设置正确的寄存器、命令序列等），仿真中可能无法显示。

2. SPI 接口配置错误

• 在 Proteus 中，虽然可以模拟 SPI 通信，但如果配置不正确（如时钟极性、相位、数据顺序等），可能导致数据无法正确发送到屏幕。

3. 电源或复位信号问题

• ST7735R 需要稳定的 VCC 和 GND，以及 RESET 信号。
• 如果这些信号在仿真中没有正确连接或设置，可能导致屏幕无法启动。

4. Proteus 模型不完整或版本问题

• ST7735R 的模型在 Proteus 中可能不完整，或者某些引脚未被正确映射。
• Proteus 8.17 对部分外设支持有限，建议尝试更新到更高版本（如 Proteus 8.19 或 8.22）。

5. 仿真器与 STM32 的调试配置问题

• 如果使用 SWD 或 JTAG 调试方式，可能在仿真中没有正确加载程序，导致屏幕无响应。

---

✅ 二、解决方法与步骤

1. 确保驱动代码正确

• 检查 ST7735R 的初始化代码是否完整。
• 使用官方提供的 ST7735R 初始化函数（如 ST7735_Init()）。
• 重点检查以下内容：
  • LCD 的分辨率设置（如 128x160）
  • RGB 格式（如 16-bit RGB565）
  • 方向设置（横屏/竖屏）

示例代码片段：

void ST7735_Init(void) {
    // 设置 SPI 通信
    SPI_Config();

    // 复位屏幕
    ST7735_RST_LOW;
    delay_ms(10);
    ST7735_RST_HIGH;
    delay_ms(10);

    // 发送初始化命令
    ST7735_WriteCommand(ST7735_SWRESET); // 软件复位
    delay_ms(150);

    ST7735_WriteCommand(ST7735_SLPOUT);  // 解除睡眠模式
    delay_ms(150);

    // 其他初始化命令...
}

2. 检查 SPI 配置

• 确保 STM32 的 SPI 时钟极性（CPOL）、相位（CPHA）与 ST7735R 的要求一致。
• ST7735R 通常使用 CPOL=0, CPHA=0（即模式 0）。
• 在 Proteus 中，确保 SPI 引脚（SCK, MOSI, MISO）正确连接。

示例 SPI 配置：

// SPI 初始化配置（以 STM32CubeMX 为例）
hspi1.Mode = SPI_MODE_MASTER;
hspi1.Direction = SPI_DIRECTION_2LINES;
hspi1.DataSize = SPI_DATASIZE_8BIT;
hspi1.CLKPolarity = SPI_POLARITY_LOW;   // CPOL=0
hspi1.CLKPhase = SPI_PHASE_1EDGE;       // CPHA=0
hspi1.NSS = SPI_NSS_SOFT;
hspi1.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_2;

3. 检查电源与复位信号

• 确保在 Proteus 中为 ST7735R 提供了 +3.3V 电源。
• 检查 RESET 引脚是否拉高（高电平有效）。
• 如果没有正确上电或复位，屏幕将无法工作。

4. 更新 Proteus 版本

• Proteus 8.17 可能对某些外设支持不足。
• 建议升级到 Proteus 8.19 或更高版本，以获得更好的兼容性。

5. 使用虚拟示波器查看 SPI 信号

• 在 Proteus 中添加 Virtual Oscilloscope，观察 SPI SCK 和 MOSI 是否有信号输出。
• 如果没有信号，说明 STM32 的 SPI 配置有问题。

---

✅ 三、推荐的仿真配置

| 模块 | 配置项 | 说明 | |--------------|----------------------------------|------------------------------| | STM32 | SPI1 (PA5, PA6, PA7) | 使用 SPI1 作为主设备 | | ST7735R | SPI 接口（SCK, MOSI, CS, DC, RST）| 正确连接至 STM32 的对应引脚 | | 电源 | +3.3V | 为 ST7735R 提供稳定电源 | | 复位信号 | RST 引脚接高电平 | 确保屏幕正常复位 |

---

✅ 四、其他建议

• 尝试用 ST7735 的测试代码进行验证：使用官方提供的测试程序，确认硬件是否正常。
• 使用逻辑分析仪：在实物中捕获 SPI 信号，对比仿真中的信号是否一致。
• 关闭所有中断：在仿真中禁用中断，避免干扰 SPI 通信。

---

✅ 五、总结

| 问题原因 | 解决方案 | |----------------------------|------------------------------------| | 驱动代码错误 | 检查初始化流程，使用官方库 | | SPI 配置错误 | 确认 CPOL/CPHA 和引脚连接 | | 电源或复位信号缺失 | 确保电源和 RESET 正确连接 | | Proteus 版本过旧 | 升级到 8.19 或以上 | | 仿真器配置错误 | 检查调试方式和程序加载状态 |

---

如果你愿意提供你目前的 代码片段 或 电路图截图，我可以进一步帮助你定位具体问题。
