关于#pcb设计#的问题：DRC检查发现焊盘到导线距离

Question

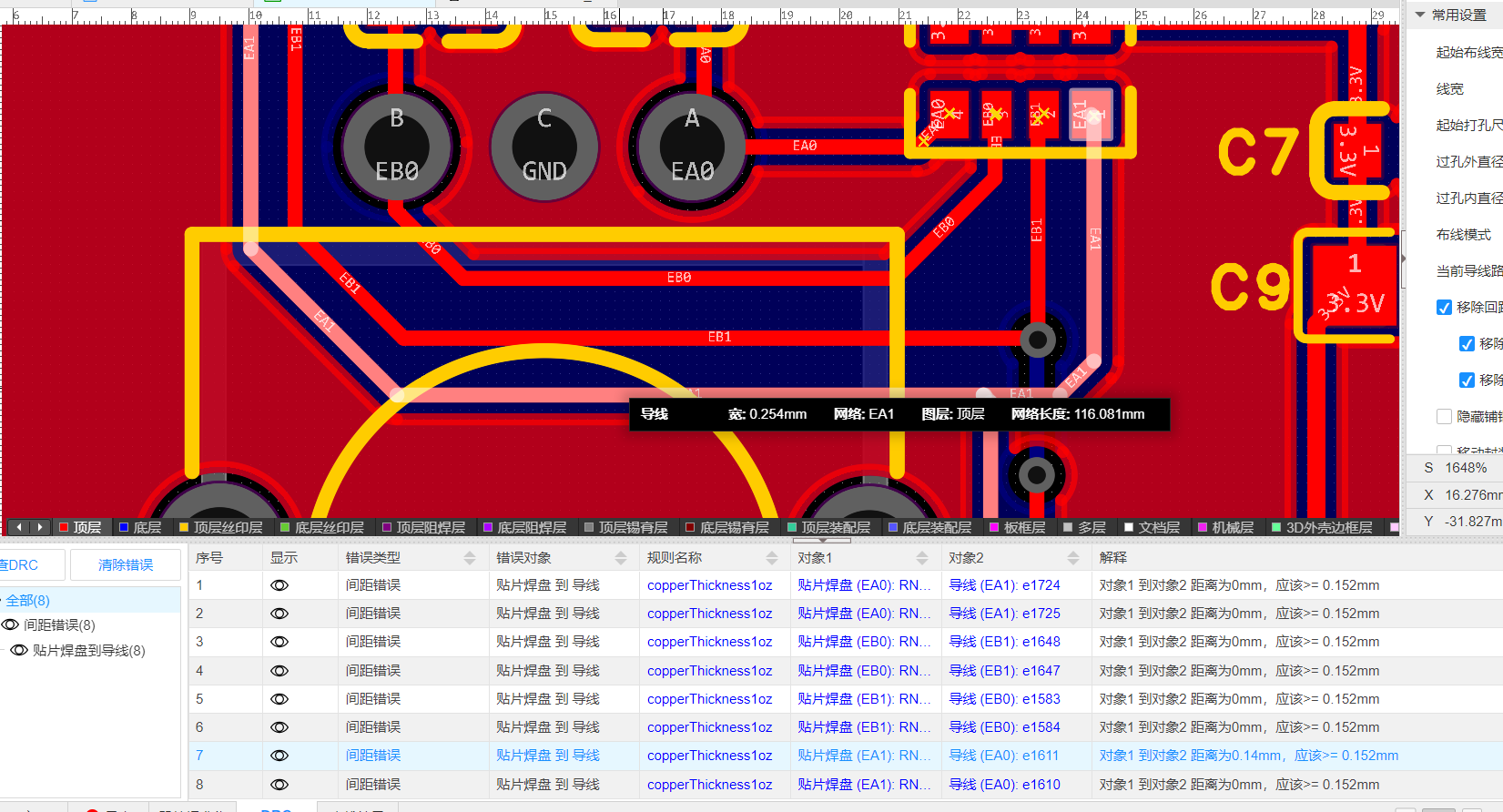

在使用嘉立创EDA进行PCB设计时，DRC检查发现同一引脚焊盘与导线距离为0.00mm
焊盘到导线距离，
这是哪里问题

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用嘉立创EDA进行PCB设计时，DRC（Design Rule Check，设计规则检查）发现“焊盘到导线距离为0.00mm”的问题，通常意味着焊盘与走线之间的间距不符合设定的布线规则。这种情况可能导致电气短路、信号干扰或制造不良等问题。

---

一、问题分析

1. 焊盘与导线距离为0.00mm的原因可能包括：

• 焊盘与导线之间没有预留足够的安全间距。
• 焊盘尺寸过大，导致与相邻走线接触。
• 走线路径错误，靠近了焊盘。
• 未正确设置DRC规则中的最小间距值。

---

二、解决方案

1. 检查并调整DRC规则设置

确保你使用的DRC规则中定义了焊盘与走线之间的最小安全间距。

重点： 在嘉立创EDA中，DRC规则一般在“设计规则设置”中配置。

修改步骤：

1. 打开你的PCB文件。
2. 进入“工具 > 设计规则 > DRC规则”。
3. 查看“线到焊盘（Line to Pad）”或“焊盘到导线（Pad to Line）”的最小间距设置。
4. 如果该值过小（如小于0.2mm），请根据实际需求适当增大（推荐0.2mm~0.3mm）。
5. 保存设置后重新运行DRC检查。

---

2. 调整走线位置

如果DRC报错是由于走线过于靠近焊盘，可以手动或自动调整走线。

解决方法：

• 手动调整：选中走线，拖动其远离焊盘。
• 自动布线：如果你使用的是自动布线功能，可以尝试重新布线，并确保规则已更新。

---

3. 检查焊盘尺寸

如果焊盘尺寸过大，也可能导致与走线距离过近。

解决方法：

• 在原理图中检查元件封装是否正确。
• 在PCB中选择焊盘，查看其尺寸是否合理（通常建议不超过2mm）。
• 如果焊盘过大，可以修改封装或调整焊盘尺寸。

---

4. 使用“飞线”功能辅助布线

在嘉立创EDA中，你可以使用“飞线（Fly Lines）”功能来查看哪些走线与焊盘距离太近。

操作步骤：

1. 打开PCB编辑器。
2. 点击“视图 > 飞线”。
3. 观察飞线是否与焊盘有重叠或距离过近。

---

5. 使用“高亮冲突”功能定位问题

嘉立创EDA提供了“高亮冲突”功能，可快速定位DRC错误的位置。

操作步骤：

1. 运行DRC检查。
2. 在DRC报告中找到“焊盘到导线距离不足”的错误。
3. 点击错误项，系统会自动高亮相关区域，便于定位和修复。

---

三、代码示例（如有需要）

如果你是通过脚本或自动化工具生成PCB布局，以下是一个简单的Altium Designer风格的规则设置示例，供参考：

Rule: "Line to Pad Clearance"
   Type: Clearance
   Object: Line
   Target: Pad
   Value: 0.2mm

注意： 嘉立创EDA不支持直接写脚本，但可以通过图形界面设置类似规则。

---

四、总结

| 问题类型 | 解决方案 | |----------|----------| | DRC规则设置不当 | 调整“焊盘到导线”的最小间距 | | 走线与焊盘距离过近 | 手动/自动调整走线位置 | | 焊盘尺寸过大 | 检查并修改焊盘尺寸 | | 无法定位错误 | 使用“高亮冲突”功能 |

---

五、建议

• 定期运行DRC检查，避免后期出现制造问题。
• 遵循标准设计规范，如IPC-2221等。
• 保持合理的安全间距，尤其是高频电路或高密度PCB设计中。

如需进一步帮助，请提供具体错误截图或PCB文件片段，我可以更精准地帮你分析。
