关于按键检测的不知错误在哪

Question

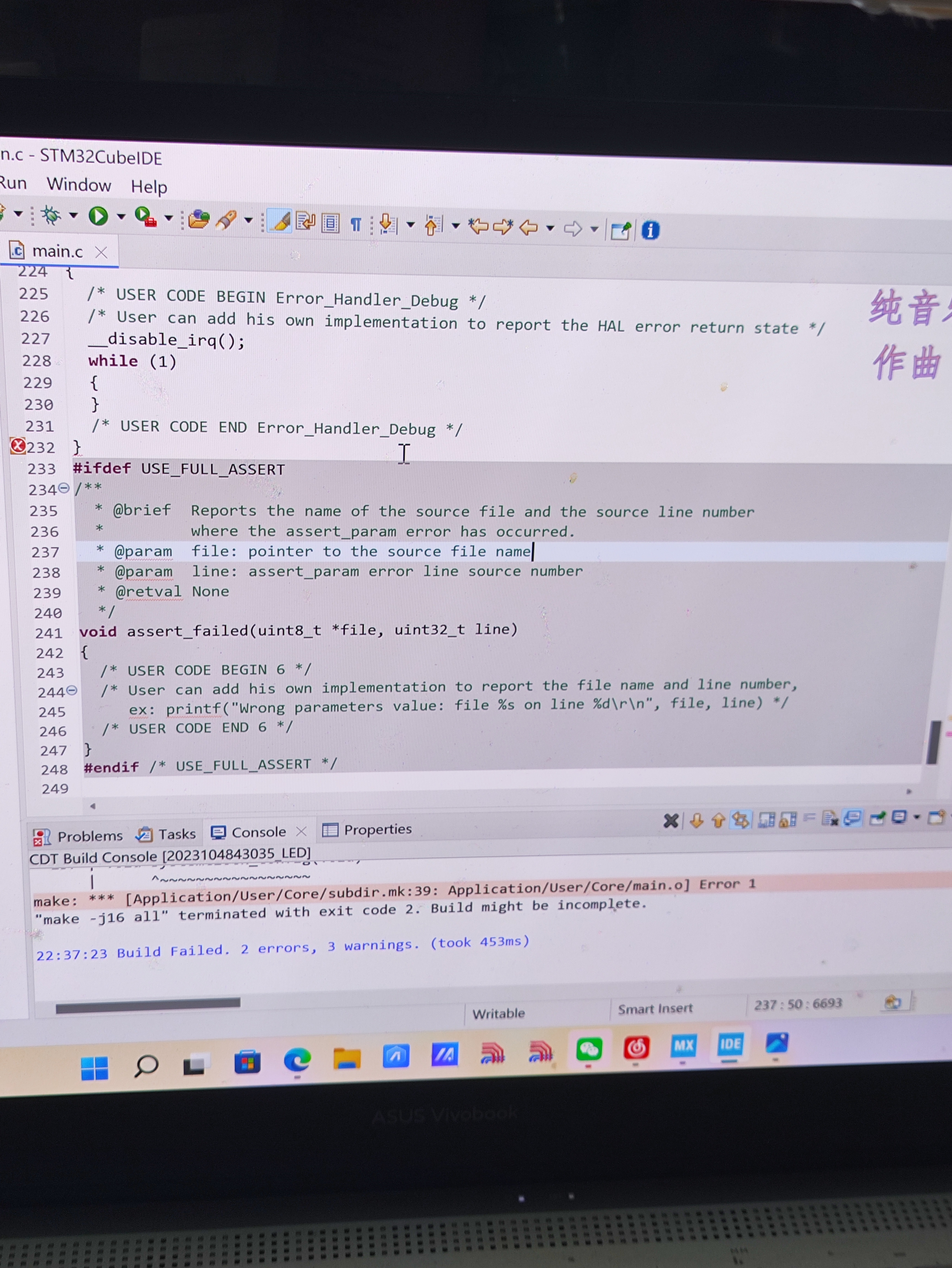

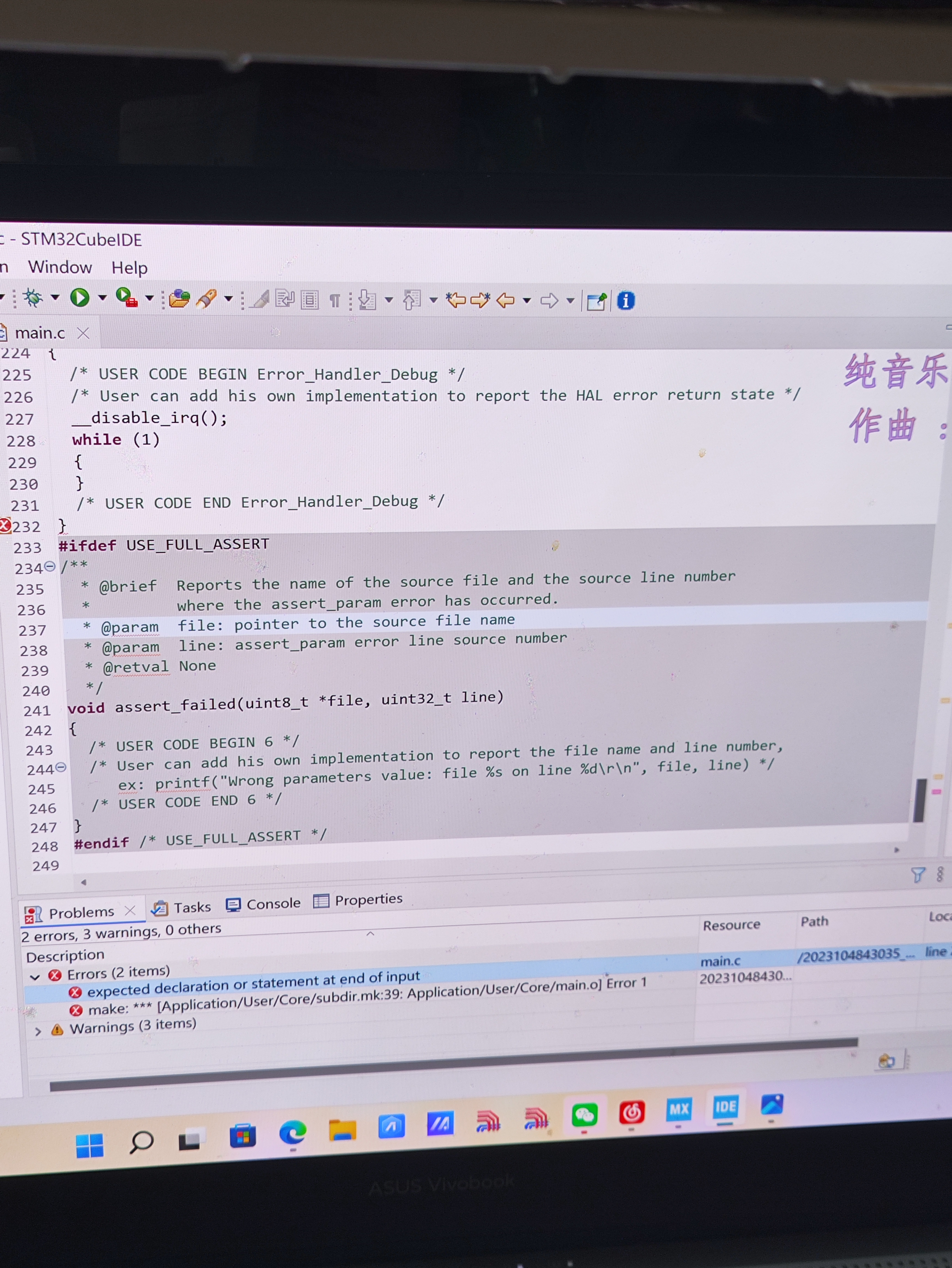

关于按键检测的不知错误在哪，程序输入没有问题。有谁知道问题在哪里吗？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

关于“按键检测的不知错误在哪”这一问题，通常在嵌入式开发中涉及硬件连接、软件逻辑、延时处理、去抖动等问题。以下是一些常见的原因和解决方法，帮助你排查问题。

---

一、可能的问题原因

1. 硬件连接问题

   • 按键未正确连接到单片机引脚
   • 引脚未配置为输入模式
   • 未接上拉/下拉电阻（尤其是使用外部按键）

2. 软件逻辑错误

   • 检测逻辑不准确（如未判断电平变化）
   • 延时函数不正确导致无法检测到按键按下
   • 未做去抖动处理，误判为多次触发

3. 延时或定时器设置不当

   • 检测频率过快，导致无法识别按键
   • 使用了错误的延时方式（如 while(1) 等阻塞方式）

4. 中断配置错误

   • 如果使用中断检测，可能未正确配置中断源或优先级
   • 中断服务程序（ISR）中未清除中断标志

---

二、解决方案（有序列表）

1. 检查硬件连接

• 确认按键连接是否正确：
  • 按键的一端连接到单片机的某个GPIO引脚
  • 另一端接地或电源（根据电路设计）
• 确认引脚是否配置为输入：

  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;


2. 添加上拉/下拉电阻

• 如果使用的是独立按键，建议在引脚上添加上拉电阻（例如 10kΩ），确保无按键时读取为高电平。
• 或者在代码中开启内部上拉电阻：

  GPIO_InitStruct.Pull = GPIO_PULLUP;


3. 实现按键去抖动

• 软件去抖动：通过延时后再次读取电平判断是否为有效按键

  void Key_Scan(void) {
      if (KEY_PIN == 0) { // 检测按键按下
          Delay_ms(20);  // 延时去抖
          if (KEY_PIN == 0) {
              // 按键有效，执行操作
              printf("Key Pressed\n");
          }
      }
  }


4. 优化检测逻辑

• 避免使用 while(1) 阻塞等待，而是使用轮询方式或定时器检测
• 示例：使用定时器每 10ms 扫描一次按键状态

  void Timer_ISR(void) {
      static uint8_t key_state = 1; // 初始状态为高电平
      uint8_t current_state = KEY_PIN;

      if (current_state != key_state) {
          key_state = current_state;
          if (key_state == 0) {
              // 按键被按下
              printf("Key Pressed\n");
          }
      }
  }


5. 调试输出

• 在关键位置添加打印语句，观察按键是否被正确识别

  printf("Current Key State: %d\n", KEY_PIN);


6. 检查中断配置

• 如果使用中断检测按键，请确保：
  • 正确配置中断触发方式（上升沿、下降沿、双边沿等）
  • 在中断服务函数中清除中断标志
  • 开启全局中断和外设中断

---

三、示例代码（修改后的按键检测）

#include "stm32f1xx_hal.h"

#define KEY_PIN GPIO_PIN_0
#define KEY_PORT GPIOA

void SystemClock_Config(void);
static void MX_GPIO_Init(void);

int main(void) {
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    while (1) {
        // 轮询检测按键
        if (HAL_GPIO_ReadPin(KEY_PORT, KEY_PIN) == GPIO_PIN_RESET) {
            HAL_Delay(20); // 去抖
            if (HAL_GPIO_ReadPin(KEY_PORT, KEY_PIN) == GPIO_PIN_RESET) {
                // 按键按下
                printf("Key Pressed\n");
                while (HAL_GPIO_ReadPin(KEY_PORT, KEY_PIN) == GPIO_PIN_RESET); // 等待释放
            }
        }
    }
}

void SystemClock_Config(void) {
    // 系统时钟配置
}

static void MX_GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    __HAL_RCC_GPIOA_CLK_ENABLE();

    GPIO_InitStruct.Pin = KEY_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(KEY_PORT, &GPIO_InitStruct);
}

---

四、总结

重点问题可能在于：

• 按键未正确连接或未配置为输入
• 缺少去抖动处理
• 检测逻辑不准确或延时方式错误

请按照上述步骤逐一排查，特别是添加去抖动和调试输出，这能帮助你快速定位问题所在。

如果你能提供具体的代码或硬件平台（如 STM32、Arduino 等），我可以进一步帮你分析具体错误。
