在comsol中电磁超声换能器发出的波为什么会有空白的地方

Question

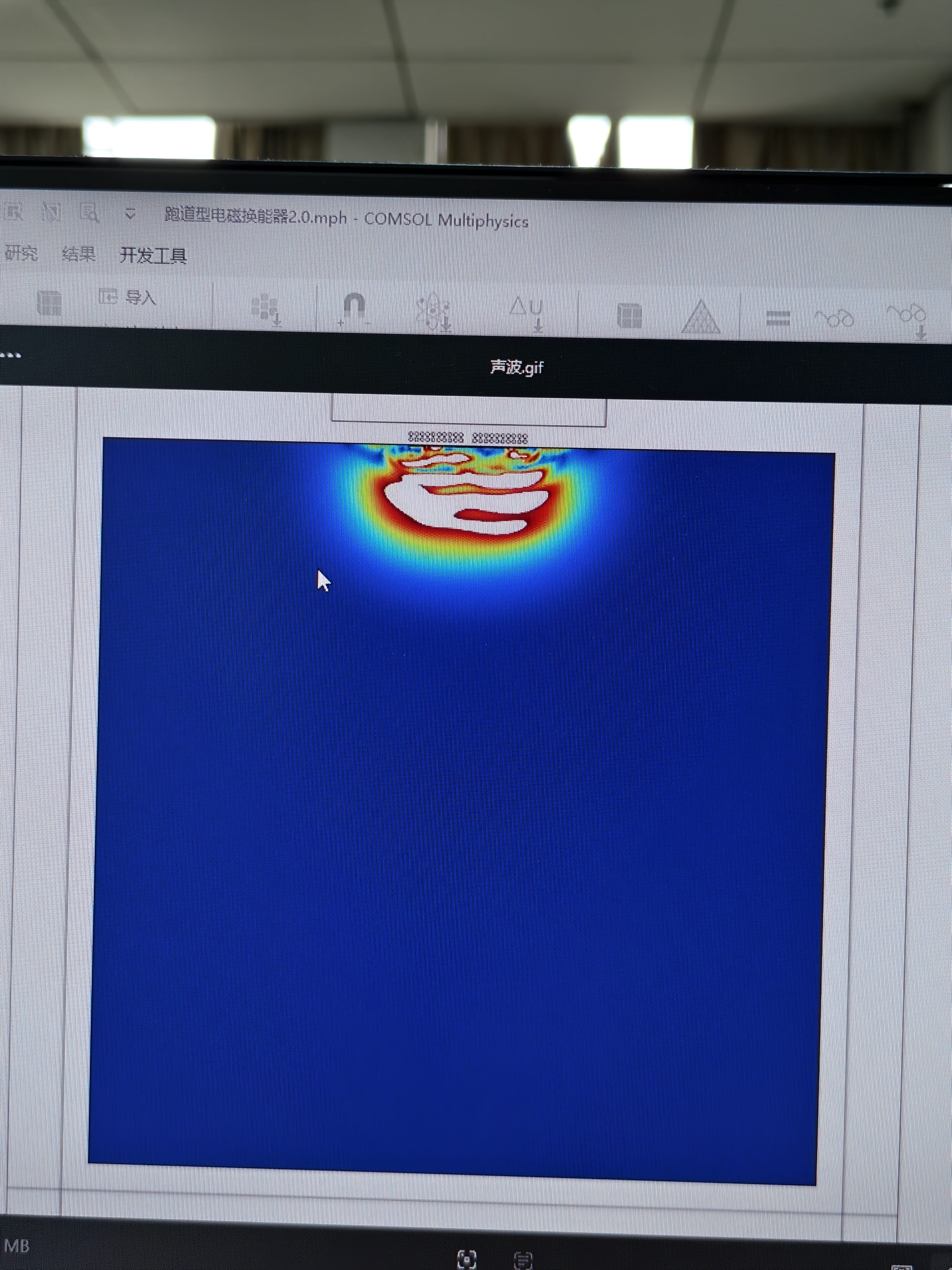

在这个仿真中，为什么激发出来的波会有空白的地方，按照我的颜色条来看，就算为0，也应该是蓝色的呀
还有想问一下，这个激发出来的波的信号，我应该怎么接收
这是一个跑道型线圈和单个永磁体的组合，被测试样是铝合金

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在COMSOL Multiphysics中进行电磁超声换能器（EMAT）仿真时，波场中出现空白区域或颜色条显示为0的情况，可能是由多种因素引起的。以下是对您问题的详细分析和解决方案：

---

一、为什么电磁超声波会出现“空白”区域？

1. 物理原因：信号未被激发或传播受限

• 电磁超声换能器（EMAT）的工作原理是通过交变磁场与永磁体相互作用，产生涡流并引发材料中的机械振动（即超声波）。如果在某些区域没有有效激励或振动无法传播，就会导致该区域的波幅为0。
• 跑道型线圈和单个永磁体组合可能造成磁场分布不均匀，导致部分区域激励不足。

2. 数值模拟中的设置问题

• 时间步长过大：可能导致波的传播未被正确捕捉，造成局部“空白”。
• 网格划分不当：若网格过于粗糙，无法准确反映材料中的波传播行为，也可能导致波形不连续。
• 边界条件或材料属性设置错误：如材料阻抗不匹配、边界反射等，可能影响波的传播路径。

3. 颜色条设置问题

• 您提到颜色条显示为0应为蓝色，但实际显示为空白，这可能是因为：
  • 颜色条的范围设置不当：例如，最大值设得过高，而实际波幅大部分低于这个范围，导致大部分区域显示为最低色（如蓝色），但部分区域由于数值极小或为0，显示为空白。
  • 数据未正确加载或计算失败：某些情况下，如果仿真未完成或数据未正确保存，可能会出现空白区域。

---

二、如何解决“空白”区域的问题？

✅ 解决方案如下：

1. 检查颜色条的范围设置

   • 在“结果”节点下，进入“定义” -> “颜色条”。
   • 确保颜色条的最小值（Min）和最大值（Max）合理，覆盖实际波幅范围。
   • 如果波幅较小，可以适当降低最大值，使更多区域显示为蓝色或其它颜色。

2. 优化时间步长和求解器设置

   • 在“研究”节点中，检查求解器设置（如“稳态”或“瞬态”）。
   • 对于瞬态仿真，确保时间步长足够小，以捕捉波的传播过程。
   • 可尝试使用自适应时间步长（Adaptive time stepping）来提高精度。

3. 细化网格

   • 在“几何”或“模型构建”中，对关键区域（如线圈、永磁体附近）进行网格细化。
   • 使用“网格”节点下的“尺寸”工具，调整网格密度，确保波传播路径上的网格足够精细。

4. 检查材料属性和边界条件

   • 确认铝合金的密度、弹性模量、泊松比等参数是否正确。
   • 检查是否设置了合适的边界条件（如自由边界、固定边界等）。

5. 验证激励信号是否正确

   • 在“电磁场”接口中，检查线圈的电流信号是否正确施加。
   • 确保永磁体的磁场方向和强度符合预期。

---

三、如何接收电磁超声波的信号？

在COMSOL中，接收超声波信号通常需要以下步骤：

✅ 接收信号的步骤如下：

1. 添加“超声波”接口

   • 在“模型开发器”中，添加“压力声学”或“固体力学”接口，用于模拟超声波的传播。
   • 根据您的模型选择合适的物理场（如固体力学适用于固体材料）。

2. 定义接收点或接收面

   • 在“几何”中创建一个点或面作为接收点。
   • 在“边界条件”中，为该点或面添加“传感器”或“位移/应力监测点”。

3. 添加“探针”或“数据采集”节点

   • 在“结果”节点下，右键选择“探针”或“数据采集”。
   • 选择要记录的变量（如位移、速度、应力等）。
   • 设置采样频率和时间范围。

4. 后处理查看信号

   • 在“结果”中，通过“图表”或“数据集”查看接收点的信号随时间的变化。
   • 可以将信号导出为CSV文件，用于进一步分析。

---

四、示例代码（COMSOL命令流）

如果您使用的是COMSOL的命令流（LiveLink for MATLAB / Python），可以参考以下代码片段来定义接收点和探针：

% 定义接收点
model.geom.add('point', 'p1');
model.geom.feature('p1').set('x', 0);
model.geom.feature('p1').set('y', 0);

% 添加探针
model.result.add('probe', 'pr1');
model.result.feature('pr1').set('geometry', 'p1');
model.result.feature('pr1').set('variable', 'u'); % u表示位移
model.result.feature('pr1').set('time', '0:0.001:0.1'); % 时间范围

---

五、总结

| 问题 | 原因 | 解决方法 | |------|------|----------| | 波场中出现空白区域 | 物理激励不足、数值设置不当、颜色条范围不对 | 检查激励信号、细化网格、调整颜色条范围 | | 颜色条显示为0却为空白 | 颜色条设置不合理 | 调整颜色条的Min和Max值 | | 如何接收超声波信号 | 缺乏接收点或探针 | 添加接收点、使用探针功能、后处理查看信号 |

---

如果您能提供具体的模型截图或更详细的参数信息，我可以进一步帮助您定位具体问题。希望以上解答对您有所帮助！
