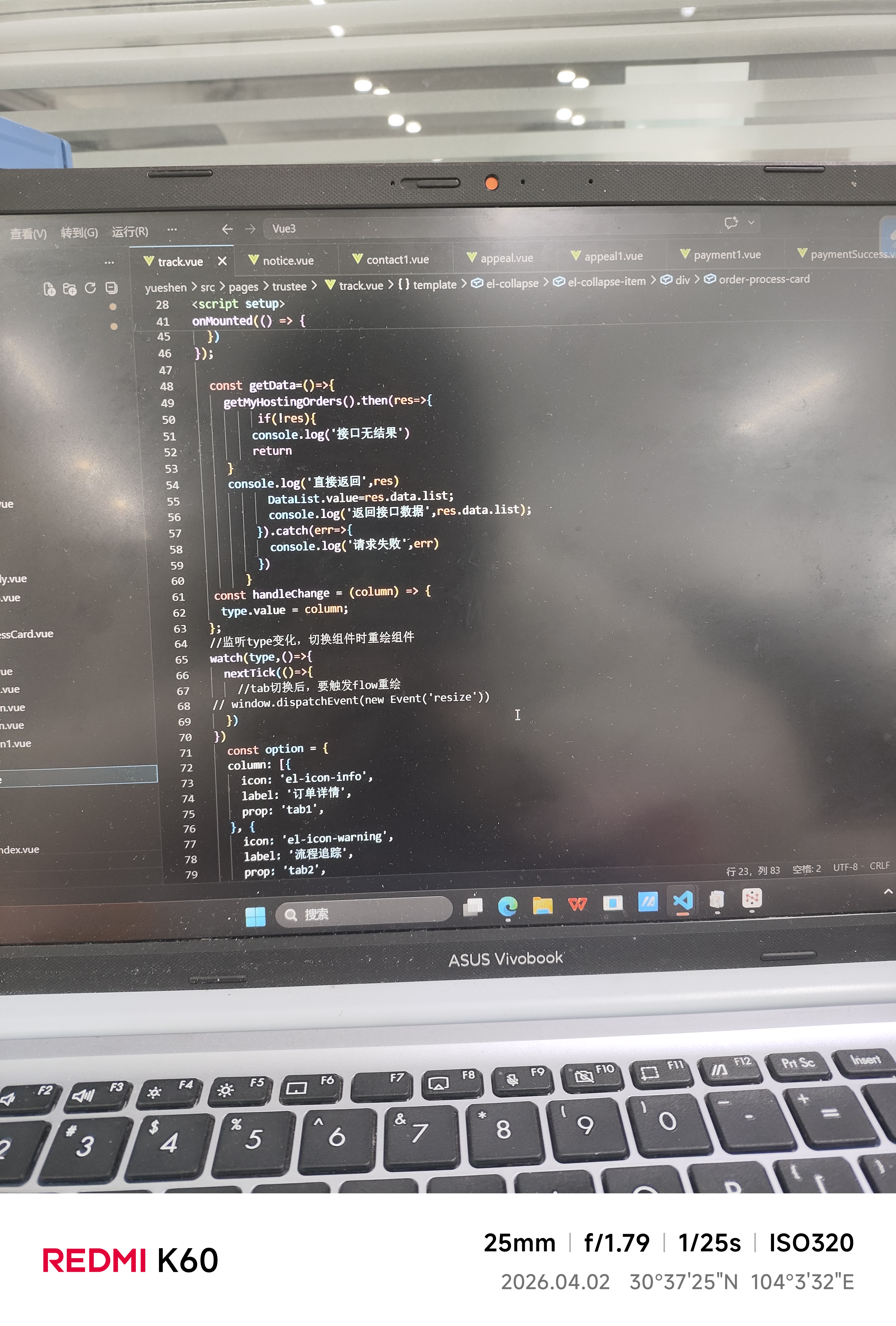

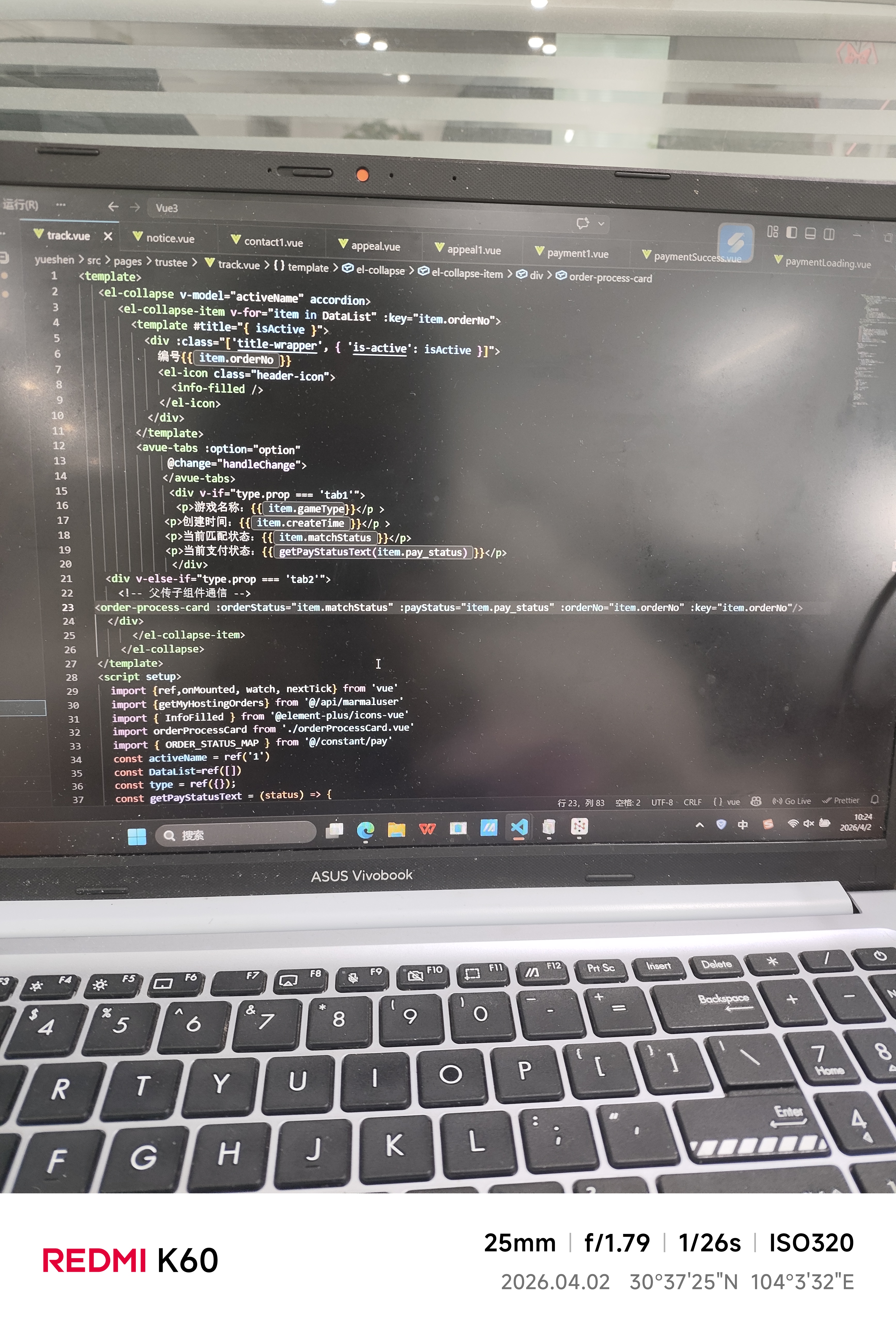

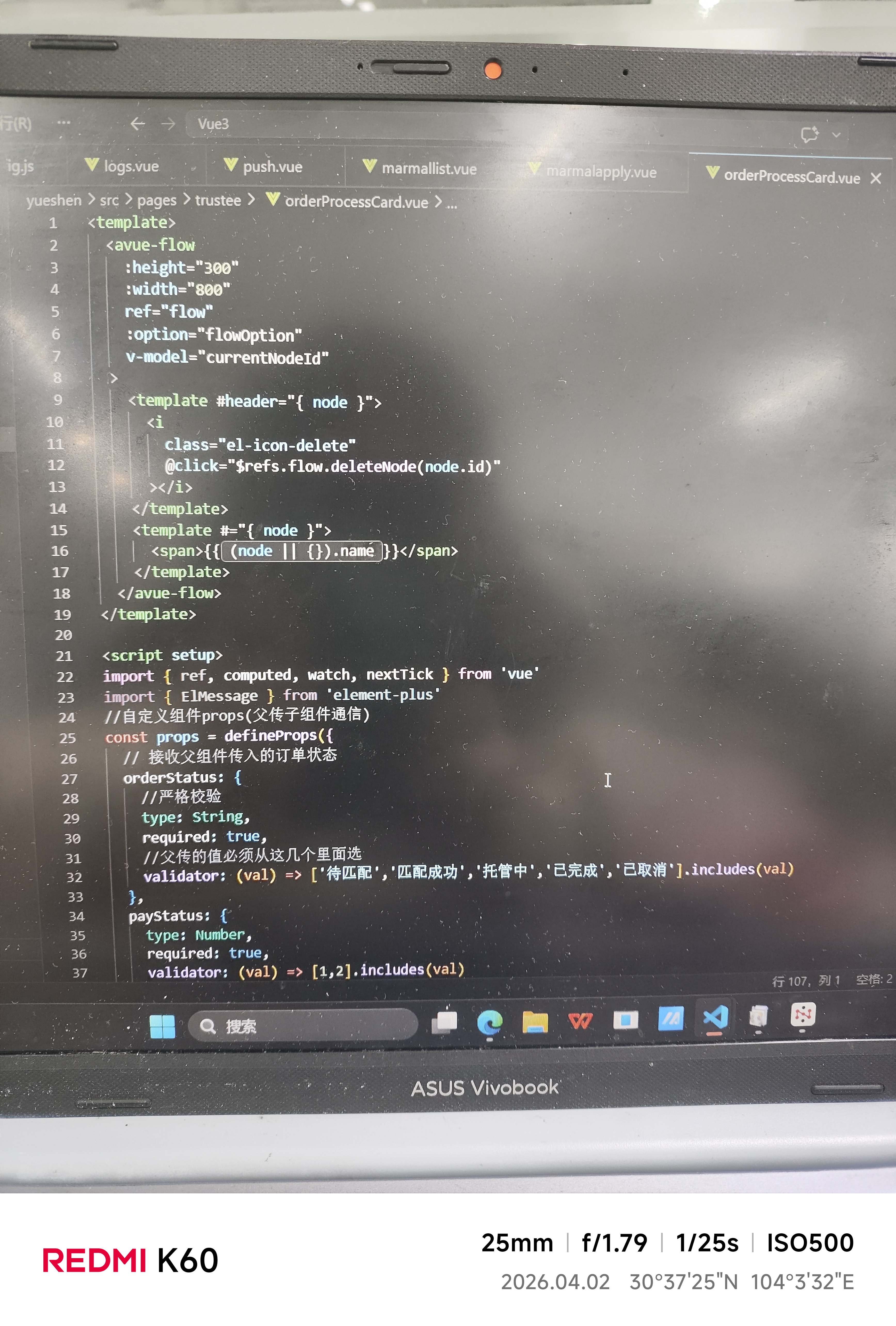

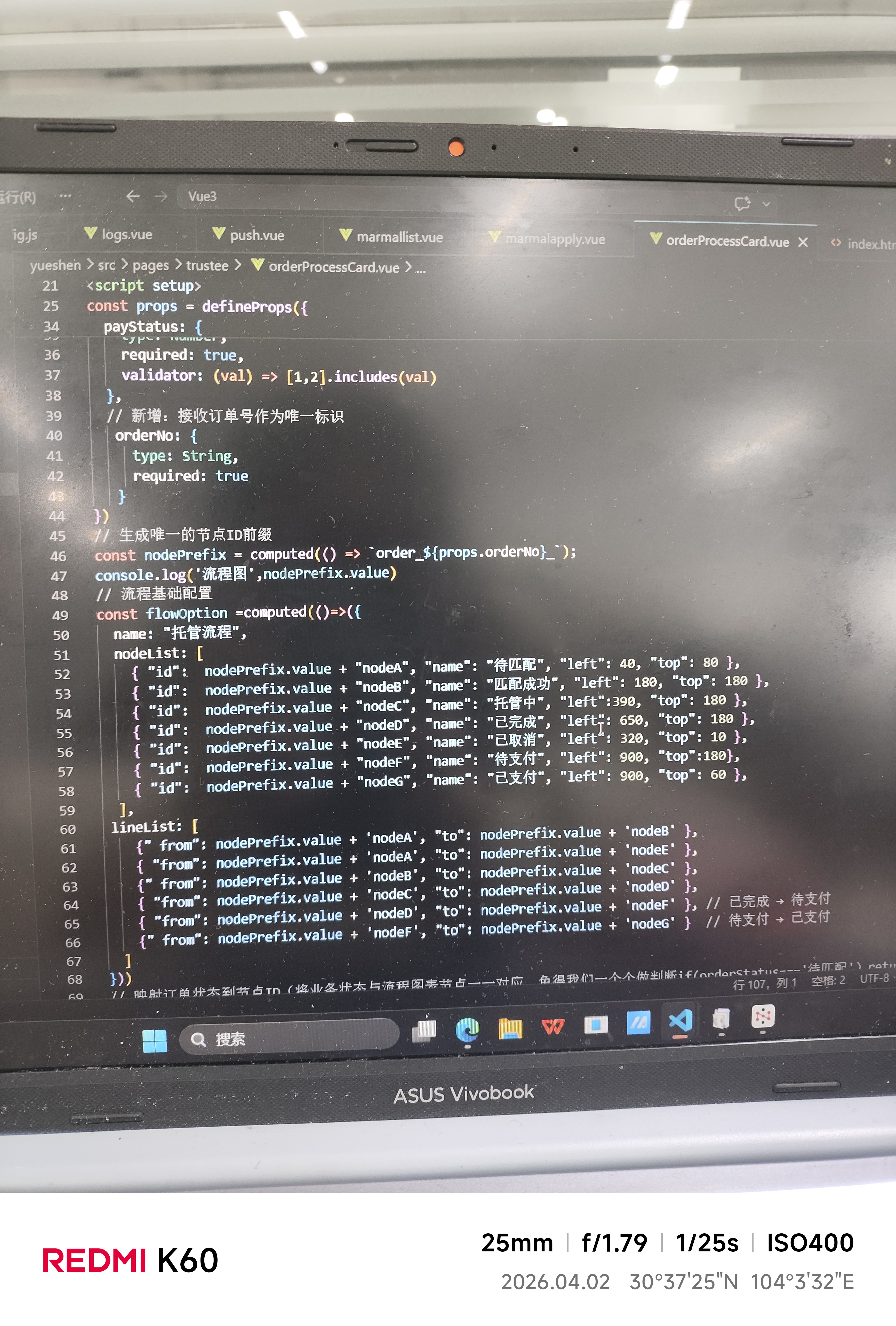

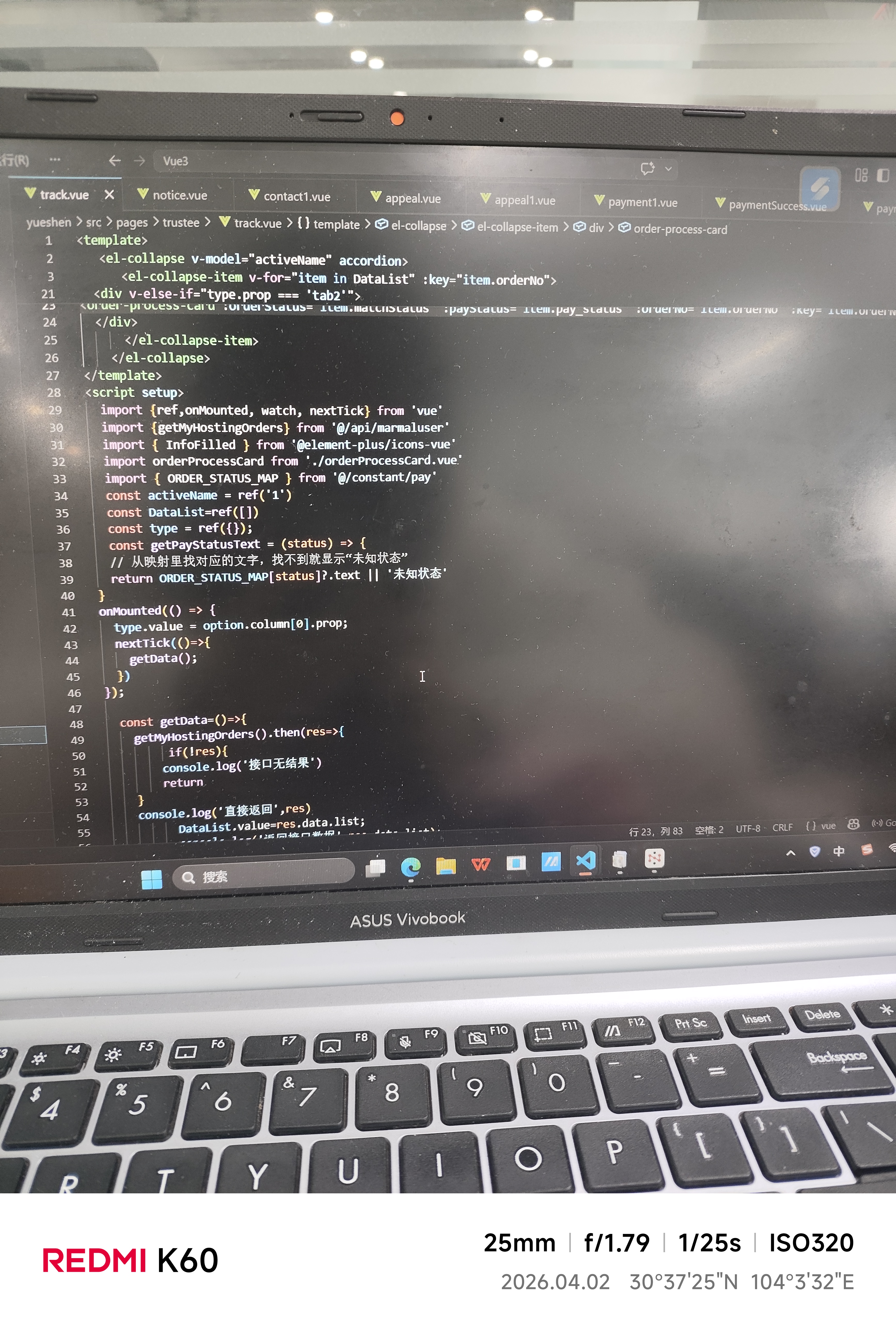

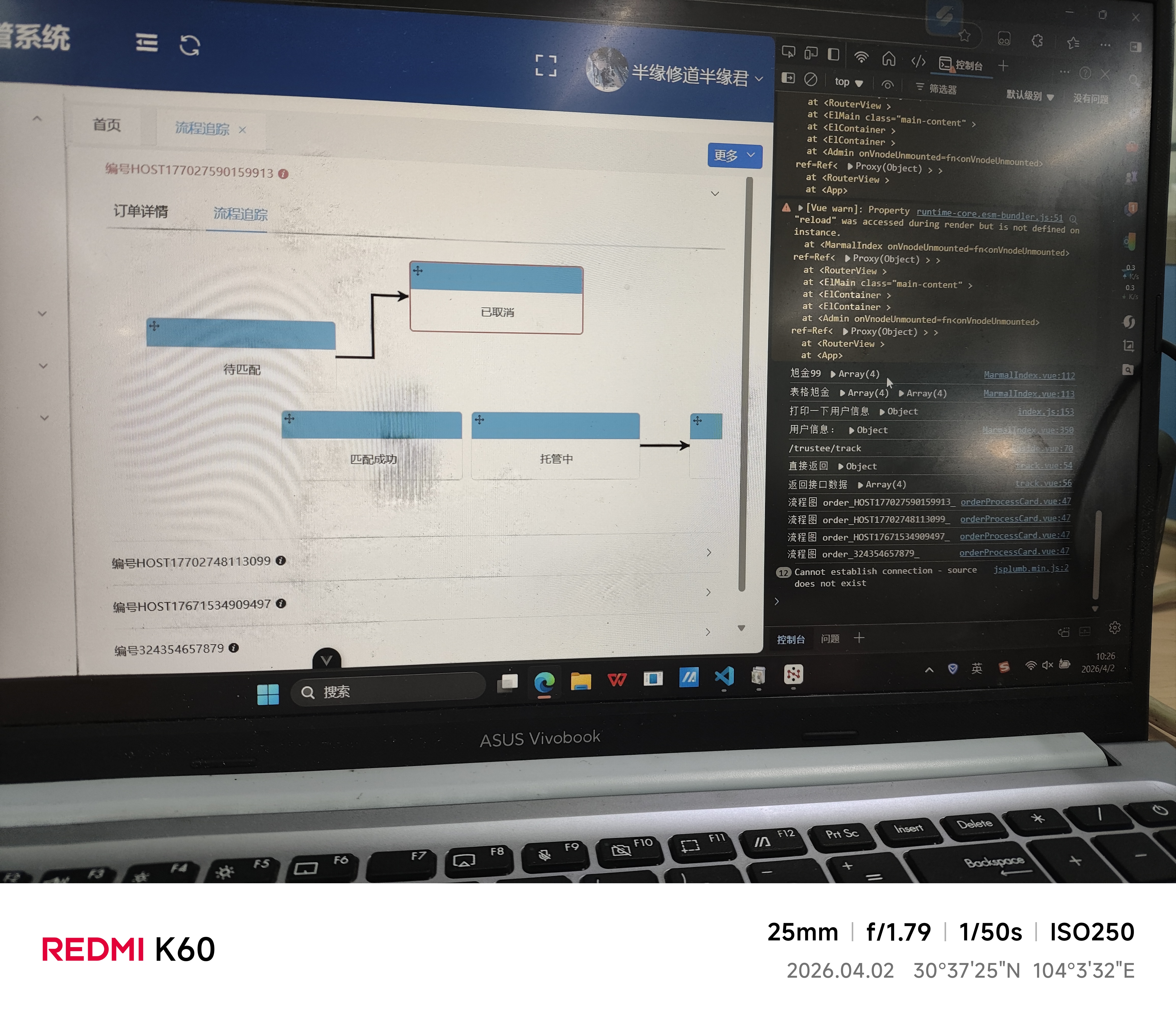

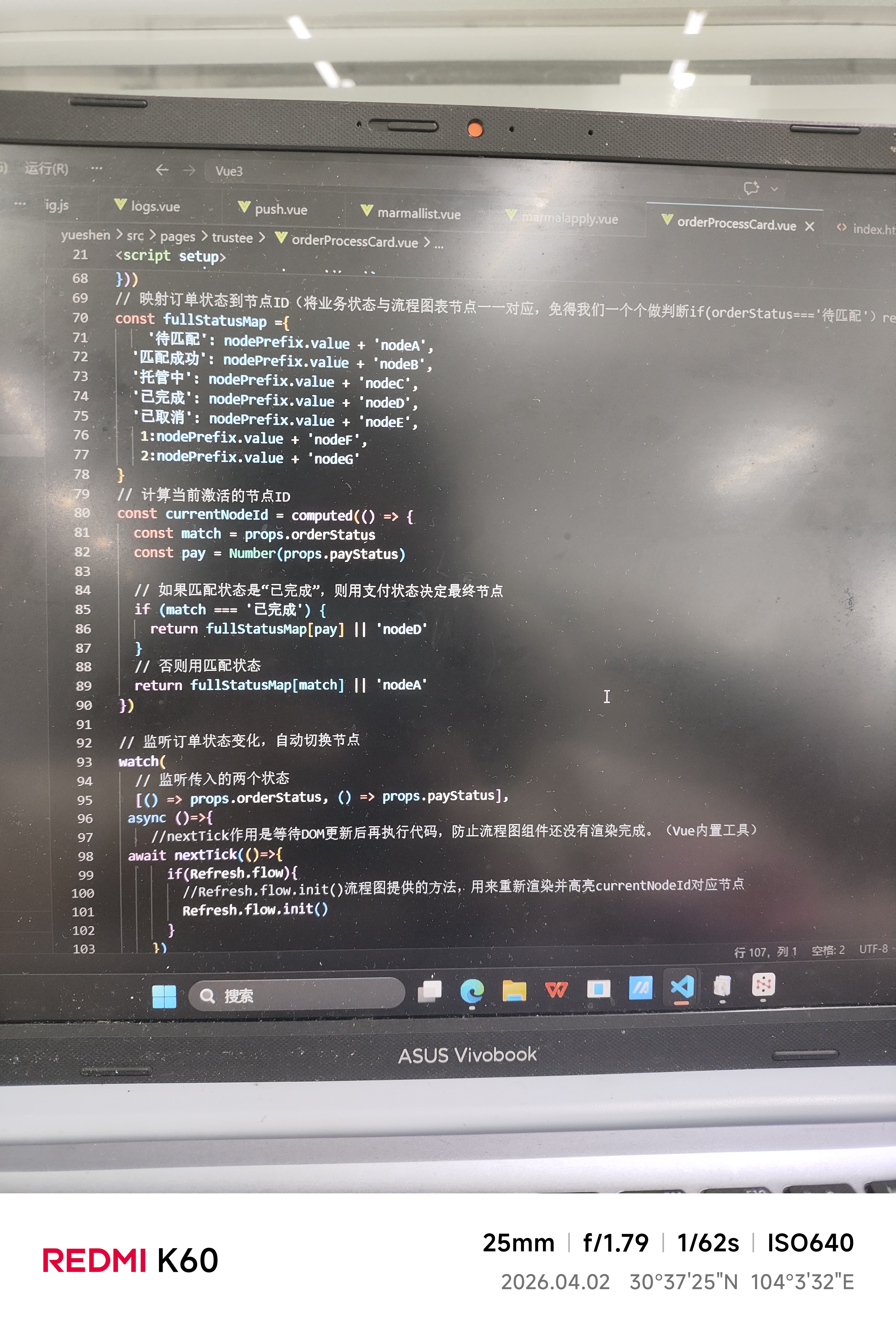

我用了avue流程组件，我定义了一个流程图模板组件，然后父组件引用它，并遍历，但是流程图连线总是不全，保存说没有找到节点遍历

Question

我用了avue流程组件，我定义了一个流程图模板组件，然后父组件引用它，并遍历，但是流程图连线总是不全，保存说没有找到节点遍历

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的问题是使用 Avue 流程组件时，在父组件中引用了一个流程图模板组件，并通过遍历的方式渲染多个流程图，但发现 连线不全、保存时报“找不到节点” 的问题。这个问题通常与 节点 ID 的唯一性 和 流程图数据结构的正确性 有关。

---

🔍 问题分析

1. 节点 ID 不唯一

Avue 流程图组件依赖于每个节点的 id 属性来识别和连接节点。如果你在父组件中通过遍历生成多个流程图，而没有为每个流程图中的节点分配唯一的 id，就会导致节点冲突或无法正确识别，从而出现 连线不全 或 找不到节点 的错误。

2. 流程图数据结构不完整

Avue 的流程图组件需要一个完整的 JSON 数据结构 来渲染节点和连线。如果数据结构不完整（如缺少 nodes 或 links），也会导致连线不显示。

3. 动态渲染未触发重新渲染

如果你在父组件中动态更新了子组件的数据，但没有正确触发 Avue 组件的重新渲染，也可能导致节点和连线未被正确加载。

---

✅ 解决方案

1. 确保每个节点有唯一的 ID

在定义流程图数据时，为每个节点设置唯一的 id，避免重复。

// 示例：为每个节点生成唯一 id
const nodes = [
  { id: 'node1', label: '开始' },
  { id: 'node2', label: '处理' },
  { id: 'node3', label: '结束' }
];

重点：每个节点的 id 必须是唯一的，不能重复！

---

2. 构建正确的流程图数据结构

Avue 流程图组件要求的数据格式如下：

{
  "nodes": [
    {
      "id": "node1",
      "label": "开始",
      "x": 100,
      "y": 100
    },
    {
      "id": "node2",
      "label": "处理",
      "x": 300,
      "y": 100
    }
  ],
  "links": [
    {
      "source": "node1",
      "target": "node2"
    }
  ]
}

重点：必须包含 nodes 和 links 字段，且 source 和 target 必须指向已有的节点 id。

---

3. 在父组件中正确传递数据给子组件

确保父组件将正确的流程图数据传递给子组件，例如：

<template>
  <div>
    <FlowTemplate :flowData="flowData" />
  </div>
</template>

<script>
import FlowTemplate from './components/FlowTemplate.vue';

export default {
  components: { FlowTemplate },
  data() {
    return {
      flowData: {
        nodes: [
          { id: 'node1', label: '开始', x: 100, y: 100 },
          { id: 'node2', label: '处理', x: 300, y: 100 }
        ],
        links: [
          { source: 'node1', target: 'node2' }
        ]
      }
    };
  }
};
</script>

---

4. 在子组件中正确使用 Avue 流程组件

确保子组件中正确使用 Avue 的流程组件，并绑定传入的 flowData。

<template>
  <avue-flow :data="flowData" />
</template>

<script>
export default {
  props: ['flowData']
};
</script>

---

5. 确保动态数据变化后触发重新渲染

如果你在运行时动态修改了 flowData，请确保使用 Vue 的响应式机制（如 this.$set 或直接赋值）来更新数据，以触发组件重新渲染。

this.flowData.nodes.push({ id: 'node4', label: '新节点', x: 500, y: 100 });
this.flowData.links.push({ source: 'node2', target: 'node4' });

---

🧠 额外建议

• 如果你在多个流程图中使用相同的 id，会导致 Avue 无法区分节点，建议使用前缀或后缀区分不同流程图的节点。

• 使用 uuid 库生成唯一 ID：

  import { v4 as uuidv4 } from 'uuid';
  const nodeId = uuidv4();


---

🛠️ 示例代码（修改后的子组件）

<template>
  <avue-flow :data="flowData" />
</template>

<script>
export default {
  name: 'FlowTemplate',
  props: {
    flowData: {
      type: Object,
      required: true
    }
  }
};
</script>

---

✅ 总结

| 问题原因 | 解决方法 | |----------|----------| | 节点 ID 不唯一 | 确保每个节点有唯一的 id | | 数据结构不完整 | 构建完整的 nodes 和 links 结构 | | 动态数据未触发更新 | 使用 Vue 响应式机制更新数据 | | 子组件未正确接收数据 | 正确传递 flowData 到子组件 |

---

如有更多关于 Avue 流程图的配置或具体代码片段，欢迎继续提问！
