proteus的仿真电路放大回路

Question

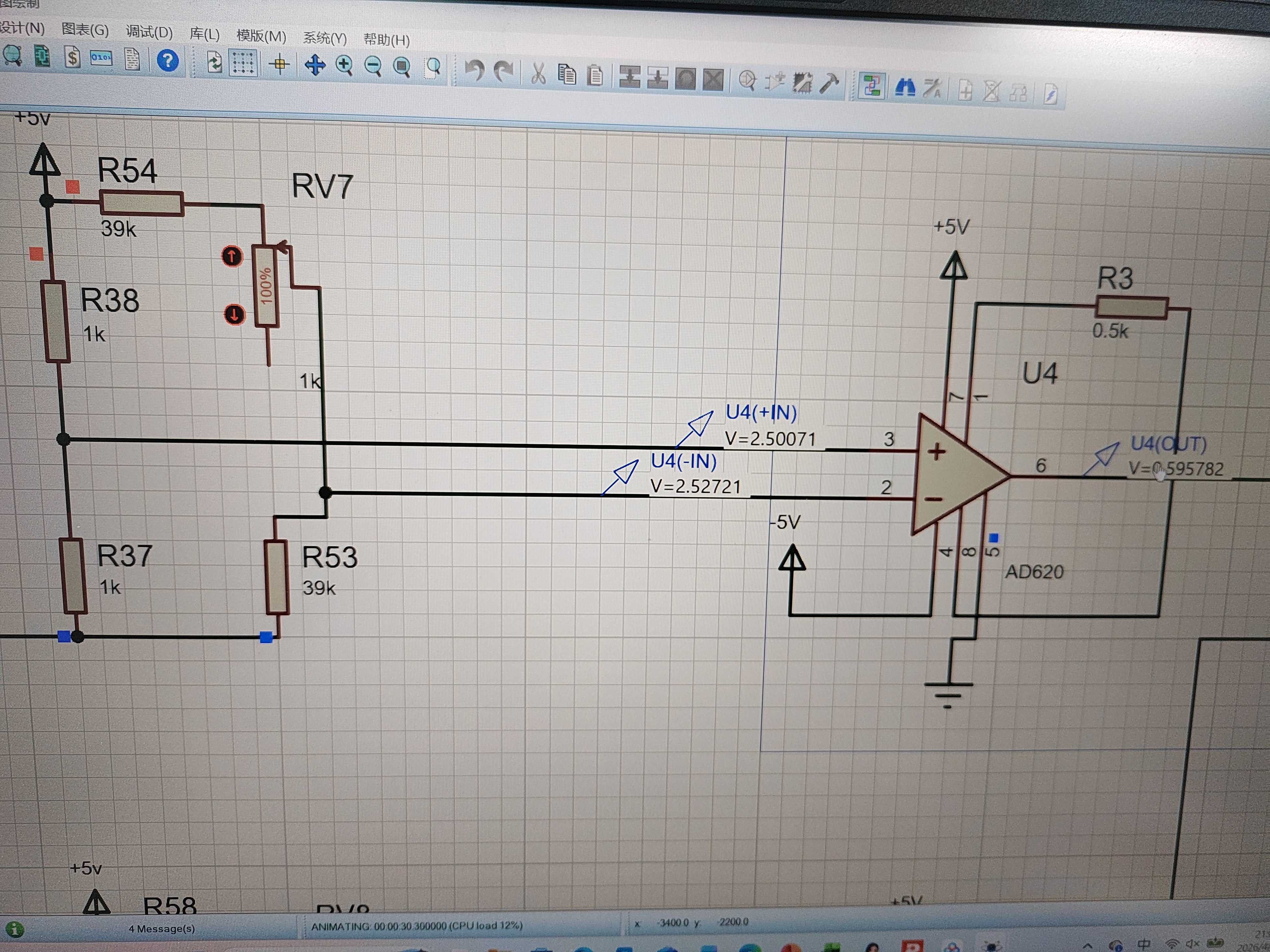

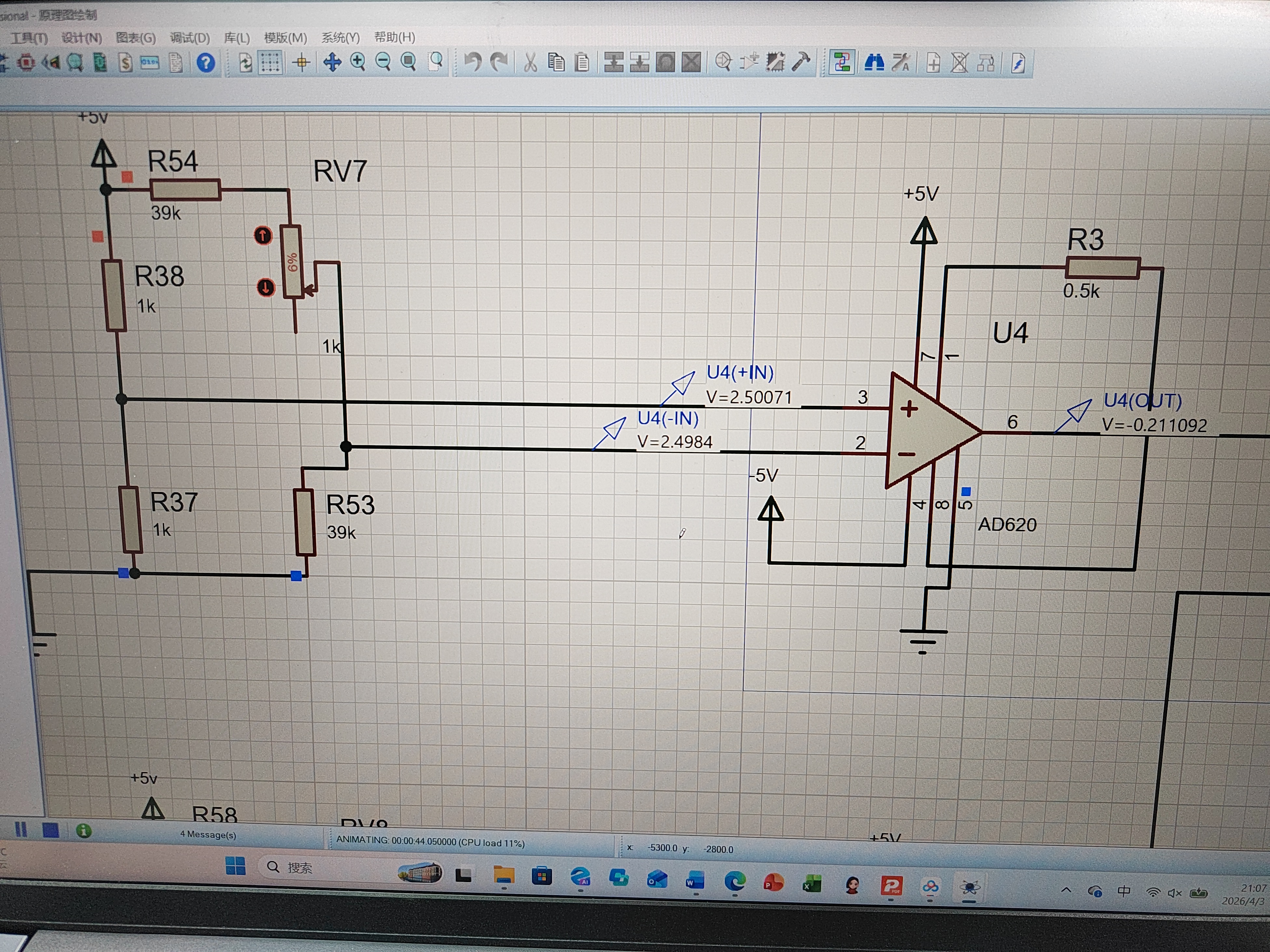

实在搞不明白，我利用好像叫惠斯通电桥，分压输出上面都显示电压，查分理论放大也最多1v 然后就算满量，理论3-2端输入为负结果答案为正，这咋成回事啊，有没有人可以解决一下吗？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是关于 Proteus 仿真电路中的放大回路，特别是使用 惠斯通电桥（Wheatstone Bridge） 和 差分放大器 的设计。你在仿真中遇到了一些疑惑，比如输出电压不符合预期、输入为负时输出却为正等问题。下面我将详细分析并给出解决方案。

---

🔍 一、问题分析

你提到的几个关键点包括：

1. 惠斯通电桥分压后输出电压显示正常。
2. 差分放大理论最大输出为1V，但实际可能超出。
3. 输入为负时，输出却为正，这显然与预期不符。

这些问题可能由以下原因引起：

• 差分放大器配置错误：如增益设置不当、输入端接反等。
• 运算放大器（Op-Amp）供电方式不正确：未提供双电源或偏置不足。
• 电桥不平衡导致信号极性异常。
• Proteus 仿真参数设置不准确：如电源电压、放大器模型选择错误等。

---

✅ 二、解决方案

1. 检查差分放大器的连接和配置

重点！ 差分放大器的输入应严格区分 同相输入（+） 和 反相输入（-），否则会导致输出极性反转。

✅ 正确配置：

• 输入信号应连接到 反相输入端（-）。
• 参考电压（或另一个输入）连接到 同相输入端（+）。
• 使用 差分模式 放大两路输入的差值。

❌ 错误示例（可能导致输出为正）：

• 如果你将两个输入都接到反相端，或者接反了，就会导致输出极性异常。

✅ 示例代码（用于 Proteus 中的运算放大器模型）：

// 这部分不是真正的代码，而是说明如何在Proteus中配置运放
// 请在Proteus中添加一个LM741或OP07型号的运算放大器
// 并按如下方式连接：
// - V+ (同相输入) 接参考电压（例如 2.5V）
// - V- (反相输入) 接电桥输出的差分信号
// - 输出端接负载或示波器

---

2. 确保运算放大器供电正确

重点！ 运算放大器必须有适当的供电电压，尤其是 双电源供电（±Vcc）才能实现对称输出。

✅ 常见配置：

• 使用 ±15V 或 ±5V 电源（根据你的需求）。
• 在 Proteus 中，确保电源符号正确连接。

❌ 错误示例：

• 仅使用单电源（如 +5V），会导致输出无法出现负值。

---

3. 验证惠斯通电桥的平衡状态

重点！ 惠斯通电桥的输出电压是两个电阻分压后的差值。如果电桥不平衡，输出信号可能会有偏移。

✅ 解决方案：

• 确保电桥的四个电阻值合理，使输出在无负载时接近零。
• 使用可变电阻（如电位器）调节电桥平衡。

---

4. 调整放大器增益

重点！ 如果你希望输出电压不超过某个范围（如 1V），需要调整增益。

✅ 计算公式：

$$ V_{out} = G \times (V_+ - V_-) $$ 其中 $G$ 是放大器的增益。

✅ 修改方法：

• 在 Proteus 中，通过改变反馈电阻（Rf）和输入电阻（Rin）来调整增益。
• 例如：若 Rf = 10kΩ， Rin = 1kΩ，那么增益 G = 10。

---

5. 检查 Protes 仿真设置

重点！ 有时候仿真结果与理论不符是因为仿真设置不正确。

✅ 检查项：

• 是否选择了正确的运算放大器模型（如 LM741、OP07）。
• 电源是否正确连接（注意正负极）。
• 示波器或万用表是否设置正确。

---

🧠 三、总结与建议

| 问题 | 原因 | 解决方案 | |------|------|----------| | 输出电压与理论不符 | 增益设置错误、电桥不平衡 | 调整增益，验证电桥平衡 | | 输入为负时输出为正 | 输入端接反、电源不对称 | 确认输入端连接、使用双电源 | | 仿真结果异常 | 模型选择错误、设置不当 | 检查模型、电源、测量工具 |

---

📝 四、修改后的代码/配置（Proteus）

如果你是在 Proteus 中搭建电路，请按照以下步骤配置：

1. 添加一个 LM741 运算放大器。
2. 将电桥的两个输出分别接到 V- 和 V+。
   • 例如：V- 接电桥输出 A，V+ 接电桥输出 B。
3. 设置电源为 ±15V。
4. 使用示波器或电压表监测输出。

---

📌 五、常见错误排查清单

1. [ ] 是否确认了运算放大器的正负输入？
2. [ ] 是否提供了双电源？
3. [ ] 电桥是否平衡？
4. [ ] 放大器增益是否合理？
5. [ ] Proteus 中的模型是否正确？

---

如果你能提供具体的电路图或仿真截图，我可以进一步帮你定位问题。希望以上内容对你有所帮助！如有更多问题，欢迎继续提问。
