stm32f103c8t6驱动的nrf24l01远离提示电路

Question

上板后主机连接很不稳定，哪怕主从机挨在一起，也在报警和正常一直跳变，从机好一些。寻找模式也没作用，消音消不了5s，只有按下松开后的瞬间消音（轻触按键），主从机有一方断开后，另一个持续报警，这个没问题，OLED显示情况和状态是对上的。

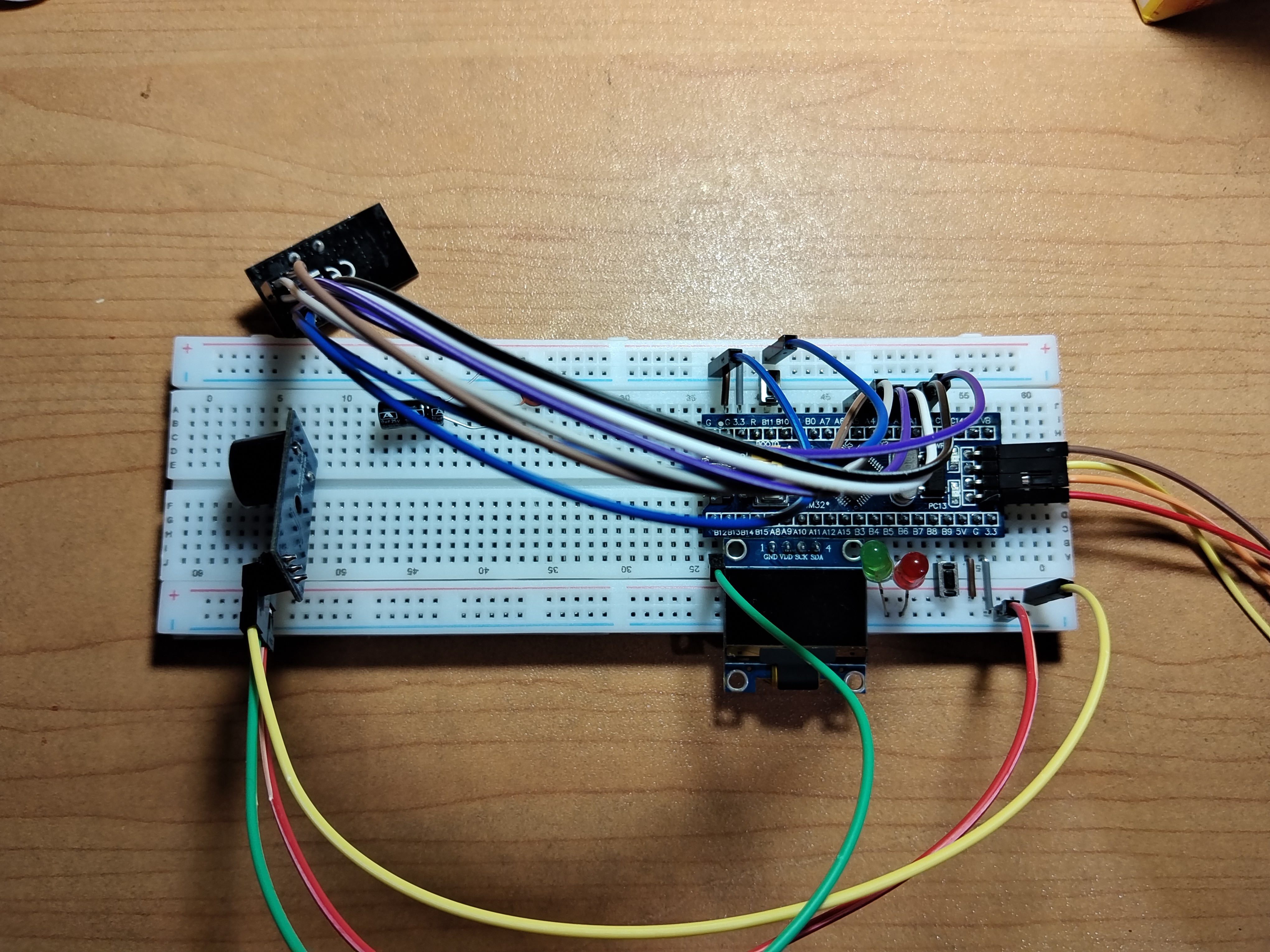

电路连接情况如下

main程序:

#include "stm32f10x.h"
#include "delay.h"
#include "key.h"
#include "beep.h"
#include "oled.h"
#include "led.h"
#include "NRF24L01.h"

// 一块写1，一块写0
#define IS_HOST             1

// 超稳参数（不跳 + 反应快）
#define LOST_COUNT_MAX      25
#define RESTORE_COUNT       10
#define MUTE_DURATION       5000
#define BLINK_INTERVAL      200

typedef enum {
    STATUS_UNPAIR,
    STATUS_NORMAL,
    STATUS_SEARCH,
    STATUS_ALARM,
    STATUS_MUTE
} Status;

Status sta      = STATUS_UNPAIR;
Status last_sta = STATUS_UNPAIR;

uint8_t  paired     = 0;
uint16_t lost_cnt   = 0;
uint32_t mute_timer = 0;
uint32_t blink_timer = 0;
uint8_t  blink_flag  = 0;

// 保存最新收到的指令
uint8_t last_cmd = 0;

int main(void)
{
    KEY_Init();
    Beep_Init();
    LED_Init();
    OLED_Init();
    delay_ms(100);
    NRF24L01_Init();

    OLED_Clear();
    OLED_ShowString(1, 1, IS_HOST ? "HOST" : "SLAVE");
    OLED_ShowString(2, 1, "UNPAIRED");

    while (1)
    {
        // 非阻塞闪烁
        if (blink_timer < 50) blink_timer = BLINK_INTERVAL;
        blink_timer -= 50;
        if (blink_timer == 0) {
            blink_flag ^= 1;
        }

        // ===================== 固定流程：收 → 处理 → 发 =====================
        uint8_t rec_result = NRF24L01_Receive();
        if (rec_result == 1)
        {
            paired = 1;
            lost_cnt = 0;
            last_cmd = NRF24L01_RxPacket[0];
        }
        else
        {
            if (paired && lost_cnt < 200) lost_cnt++;
        }

        // 处理寻物指令（必须在这里处理，最稳定）
        if (paired && sta == STATUS_NORMAL)
        {
            if (IS_HOST && last_cmd == 0xCC)
            {
                sta = STATUS_ALARM; // 从机寻主机
            }
            if (!IS_HOST && last_cmd == 0xBB)
            {
                sta = STATUS_ALARM; // 主机寻从机
            }
        }

        // 发送（收完再发）
        if (IS_HOST)
        {
            NRF24L01_TxPacket[0] = (sta == STATUS_SEARCH) ? 0xBB : 0xAA;
        }
        else
        {
            // 从机：主机在寻我时，我不能发寻物指令
            if (last_cmd == 0xBB)
            {
                NRF24L01_TxPacket[0] = 0xAA;
            }
            else
            {
                NRF24L01_TxPacket[0] = (sta == STATUS_SEARCH) ? 0xCC : 0xAA;
            }
        }
        NRF24L01_Send();
        delay_ms(10); // 必须加！防止NRF切换太快丢包

        // ===================== 状态机 =====================
        if (paired && sta == STATUS_UNPAIR)
            sta = STATUS_NORMAL;

        if (paired && lost_cnt > LOST_COUNT_MAX)
            sta = STATUS_ALARM;

        if (paired && lost_cnt < RESTORE_COUNT)
        {
            if (sta == STATUS_ALARM || sta == STATUS_MUTE)
            {
                sta = STATUS_NORMAL;
                mute_timer = 0;
            }
        }

        // 消音
        if (mute_timer > 0) mute_timer -= 50;
        if (mute_timer == 0 && sta == STATUS_MUTE)
            sta = STATUS_ALARM;

        // ===================== 按键 =====================
        if (paired)
        {
            if (KEY_Mode_Press())
            {
                if (sta == STATUS_NORMAL)
                {
                    sta = STATUS_SEARCH;
                }
                else if (sta == STATUS_SEARCH)
                {
                    sta = STATUS_NORMAL;
                }
            }
        }

        if (KEY_Mute_Press() && sta == STATUS_ALARM)
        {
            sta = STATUS_MUTE;
            mute_timer = MUTE_DURATION;
        }

        // 强制：主机寻物时，从机不能寻物
        if (!IS_HOST && last_cmd == 0xBB && sta == STATUS_SEARCH)
        {
            sta = STATUS_ALARM;
        }

        // ===================== OLED =====================
        if (sta != last_sta)
        {
            OLED_Clear();
            last_sta = sta;
        }
        OLED_ShowString(1, 1, IS_HOST ? "HOST" : "SLAVE");

        // ===================== 声光 =====================
        switch (sta)
        {
            case STATUS_UNPAIR:
                blink_flag ? LED_Green_On() : LED_Green_Off();
                LED_Red_Off(); Beep_Off();
                OLED_ShowString(2, 1, "UNPAIRED");
                break;

            case STATUS_NORMAL:
                LED_Green_On(); LED_Red_Off(); Beep_Off();
                OLED_ShowString(2, 1, "NORMAL    ");
                OLED_ShowString(4, 1, "CONNECTED ");
                break;

            case STATUS_SEARCH:
                LED_Green_Off(); LED_Red_On(); Beep_Off();
                OLED_ShowString(2, 1, "SEARCHING ");
                break;

            case STATUS_ALARM:
                LED_Green_Off();
                blink_flag ? LED_Red_On() : LED_Red_Off();
                Beep_On();
                OLED_ShowString(2, 1, "ALARM!!!  ");
                break;

            case STATUS_MUTE:
                LED_Green_Off();
                blink_flag ? LED_Red_On() : LED_Red_Off();
                Beep_Off();
                OLED_ShowString(2, 1, "MUTE      ");
                break;
        }

        delay_ms(40);
    }
}

江协科技的nrf24l01驱动

#ifndef __NRF24L01_DEFINE_H
#define __NRF24L01_DEFINE_H

/*NRF24L01指令宏定义*/
#define NRF24L01_R_REGISTER            0x00    //读寄存器，高3位为指令码，低5位为寄存器地址，后续跟1~5字节读数据
#define NRF24L01_W_REGISTER            0x20    //写寄存器，高3位为指令码，低5位为寄存器地址，后续跟1~5字节写数据
#define NRF24L01_R_RX_PAYLOAD        0x61    //读Rx有效载荷，后续跟1~32字节读数据
#define NRF24L01_W_TX_PAYLOAD        0xA0    //写Tx有效载荷，后续跟1~32字节写数据
#define NRF24L01_FLUSH_TX            0xE1    //清空Tx FIFO所有数据，单独指令
#define NRF24L01_FLUSH_RX            0xE2    //清空Rx FIFO所有数据，单独指令
#define NRF24L01_REUSE_TX_PL        0xE3    //重新使用最后一次发送的有效载荷，单独指令
#define NRF24L01_R_RX_PL_WID        0x60    //读取Rx FIFO最前面一个数据包的宽度，后续跟1字节读数据，仅适用于动态包长模式
#define NRF24L01_W_ACK_PAYLOAD        0xA8    //写应答附带的有效载荷，高5位为指令码，低3位为通道号，后续跟1~32字节写数据，仅适用于应答附带载荷模式
#define NRF24L01_W_TX_PAYLOAD_NOACK    0xB0    //写Tx有效载荷，不要求应答，后续跟1~32字节写数据，仅适用于不要求应答模式
#define NRF24L01_NOP                0xFF    //空操作，单独指令，可以用读取状态寄存器

/*NRF24L01寄存器地址宏定义*/
#define NRF24L01_CONFIG                0x00    //配置寄存器，1字节
#define NRF24L01_EN_AA                0x01    //使能自动应答，1字节
#define NRF24L01_EN_RXADDR            0x02    //使能接收通道，1字节
#define NRF24L01_SETUP_AW            0x03    //设置地址宽度，1字节
#define NRF24L01_SETUP_RETR            0x04    //设置自动重传，1字节
#define NRF24L01_RF_CH                0x05    //射频通道，1字节
#define NRF24L01_RF_SETUP            0x06    //射频相关参数设置，1字节
#define NRF24L01_STATUS                0x07    //状态寄存器，1字节
#define NRF24L01_OBSERVE_TX            0x08    //发送观察寄存器，1字节
#define NRF24L01_RPD                0x09    //接收功率检测，1字节
#define NRF24L01_RX_ADDR_P0            0x0A    //接收通道0地址，5字节
#define NRF24L01_RX_ADDR_P1            0x0B    //接收通道1地址，5字节
#define NRF24L01_RX_ADDR_P2            0x0C    //接收通道2地址，1字节，高位地址与接收通道1相同
#define NRF24L01_RX_ADDR_P3            0x0D    //接收通道3地址，1字节，高位地址与接收通道1相同
#define NRF24L01_RX_ADDR_P4            0x0E    //接收通道4地址，1字节，高位地址与接收通道1相同
#define NRF24L01_RX_ADDR_P5            0x0F    //接收通道5地址，1字节，高位地址与接收通道1相同
#define NRF24L01_TX_ADDR            0x10    //发送地址，5字节
#define NRF24L01_RX_PW_P0            0x11    //接收通道0有效载荷数据宽度，1字节
#define NRF24L01_RX_PW_P1            0x12    //接收通道1有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P2            0x13    //接收通道2有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P3            0x14    //接收通道3有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P4            0x15    //接收通道4有效载荷的数据宽度，1字节
#define NRF24L01_RX_PW_P5            0x16    //接收通道5有效载荷的数据宽度，1字节
#define NRF24L01_FIFO_STATUS        0x17    //发送和接收FIFO状态，1字节
#define NRF24L01_DYNPD                0x1C    //使能接收通道的动态包长模式，1字节
#define NRF24L01_FEATURE            0x1D    //使能高级功能，1字节

#endif

#ifndef __NRF24L01_H
#define __NRF24L01_H

#include "NRF24L01_Define.h"

/*外部可调用全局数组***********/

extern uint8_t NRF24L01_TxAddress[];
extern uint8_t NRF24L01_TxPacket[];

extern uint8_t NRF24L01_RxAddress[];
extern uint8_t NRF24L01_RxPacket[];

/***********外部可调用全局数组*/


/*函数声明*********************/

/*指令实现*/
uint8_t NRF24L01_ReadReg(uint8_t RegAddress);
void NRF24L01_ReadRegs(uint8_t RegAddress, uint8_t *DataArray, uint8_t Count);
void NRF24L01_WriteReg(uint8_t RegAddress, uint8_t Data);
void NRF24L01_WriteRegs(uint8_t RegAddress, uint8_t *DataArray, uint8_t Count);
void NRF24L01_ReadRxPayload(uint8_t *DataArray, uint8_t Count);
void NRF24L01_WriteTxPayload(uint8_t *DataArray, uint8_t Count);
void NRF24L01_FlushTx(void);
void NRF24L01_FlushRx(void);
uint8_t NRF24L01_ReadStatus(void);

/*功能函数*/
void NRF24L01_PowerDown(void);
void NRF24L01_StandbyI(void);
void NRF24L01_Rx(void);
void NRF24L01_Tx(void);

void NRF24L01_Init(void);
uint8_t NRF24L01_Send(void);
uint8_t NRF24L01_Receive(void);
void NRF24L01_UpdateRxAddress(void);

/*********************函数声明*/


#endif

#include "stm32f10x.h"
#include "NRF24L01_Define.h"

/*全局变量*********************/

/*发送部分*/
uint8_t NRF24L01_TxAddress[5] = {0x11, 0x22, 0x33, 0x44, 0x55};        //发送地址，固定5字节
#define NRF24L01_TX_PACKET_WIDTH        4                            //发送数据包宽度，范围：1~32字节
uint8_t NRF24L01_TxPacket[NRF24L01_TX_PACKET_WIDTH];                //发送数据包

/*接收部分*/
uint8_t NRF24L01_RxAddress[5] = {0x11, 0x22, 0x33, 0x44, 0x55};        //接收通道0地址，固定5字节
#define NRF24L01_RX_PACKET_WIDTH        4                            //接收通道0数据包宽度，范围：1~32字节
uint8_t NRF24L01_RxPacket[NRF24L01_RX_PACKET_WIDTH];                //接收数据包

/**
  * 提示：设备A和设备B进行通信
  * A发B收时，A的发送地址、发送数据包宽度要与B的接收地址、接收数据包宽度对应相同
  * B发A收时，B的发送地址、发送数据包宽度要与A的接收地址、接收数据包宽度对应相同
  * 通常情况下，可以将A和B的发送地址、接收地址全设置一样，A和B的发送数据包宽度、接收数据包宽度也全设置一样
  * 这样A和B可以使用完全一样的模块程序，操作更加方便，也不容易搞混
  *
  */

/*********************全局变量*/


/*引脚配置*********************/

/**
  * 函    数：NRF24L01写CE高低电平
  * 参    数：要写入CE的电平值，范围：0/1
  * 返 回 值：无
  * 说    明：当上层函数需要写CE时，此函数会被调用
  *           用户需要根据参数传入的值，将CE置为高电平或者低电平
  *           当参数传入0时，置CE为低电平，当参数传入1时，置CE为高电平
  */
void NRF24L01_W_CE(uint8_t BitValue)
{
    /*根据BitValue的值，将CE置高电平或者低电平*/
    GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)BitValue);
}

/**
  * 函    数：NRF24L01写CSN高低电平
  * 参    数：要写入CSN的电平值，范围：0/1
  * 返 回 值：无
  * 说    明：当上层函数需要写CSN时，此函数会被调用
  *           用户需要根据参数传入的值，将CSN置为高电平或者低电平
  *           当参数传入0时，置CSN为低电平，当参数传入1时，置CSN为高电平
  */
void NRF24L01_W_CSN(uint8_t BitValue)
{
    /*根据BitValue的值，将CSN置高电平或者低电平*/
    GPIO_WriteBit(GPIOA, GPIO_Pin_1, (BitAction)BitValue);
}

/**
  * 函    数：NRF24L01写SCK高低电平
  * 参    数：要写入SCK的电平值，范围：0/1
  * 返 回 值：无
  * 说    明：当上层函数需要写SCK时，此函数会被调用
  *           用户需要根据参数传入的值，将SCK置为高电平或者低电平
  *           当参数传入0时，置SCK为低电平，当参数传入1时，置SCK为高电平
  */
void NRF24L01_W_SCK(uint8_t BitValue)
{
    /*根据BitValue的值，将SCK置高电平或者低电平*/
    GPIO_WriteBit(GPIOA, GPIO_Pin_2, (BitAction)BitValue);
}

/**
  * 函    数：NRF24L01写MOSI高低电平
  * 参    数：要写入MOSI的电平值，范围：0/1
  * 返 回 值：无
  * 说    明：当上层函数需要写MOSI时，此函数会被调用
  *           用户需要根据参数传入的值，将MOSI置为高电平或者低电平
  *           当参数传入0时，置MOSI为低电平，当参数传入1时，置MOSI为高电平
  */
void NRF24L01_W_MOSI(uint8_t BitValue)
{
    /*根据BitValue的值，将MOSI置高电平或者低电平*/
    GPIO_WriteBit(GPIOA, GPIO_Pin_3, (BitAction)BitValue);
}

/**
  * 函    数：NRF24L01读MISO高低电平
  * 参    数：无
  * 返 回 值：读取得到MISO的电平值，范围：0/1
  * 说    明：当上层函数需要读MISO时，此函数会被调用
  *           用户需要读取MISO引脚，返回此引脚的高低电平状态
  *           当MISO为高电平时，返回1，当MISO为低电平时，返回0
  */
uint8_t NRF24L01_R_MISO(void)
{
    /*取MISO引脚的高低电平并返回*/
    return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_4);
}

/**
  * 本代码使用查询的方式获取设备状态，因此不需要使用IRQ引脚
  */
/**
  * 函    数：NRF24L01引脚初始化
  * 参    数：无
  * 返 回 值：无
  * 说    明：当上层函数需要初始化时，此函数会被调用
  *           用户需要将CSN、CE、MISO、SCK引脚初始化为推挽输出模式，MISO引脚初始化为上拉输入模式
  */
void NRF24L01_GPIO_Init(void)
{
    /*开启GPIO时钟*/
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    /*将CE、CSN、SCK、MOSI引脚初始化为推挽输出模式*/
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /*将MISO引脚初始化为上拉输入模式*/
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /*置引脚初始化后的默认电平*/
    NRF24L01_W_CE(0);        //CE默认为0，退出收发模式
    NRF24L01_W_CSN(1);        //CSN默认为1，不选中从机
    NRF24L01_W_SCK(0);        //SCK默认为0，对应SPI模式0
    NRF24L01_W_MOSI(0);        //MOSI默认电平随意，1和0均可
}

/*********************引脚配置*/


/*通信协议*********************/

/**
  * 函    数：SPI交换一个字节
  * 参    数：Byte 要发送的一个字节数据，范围：0x00~0xFF
  * 返 回 值：接收得到的一个字节数据，范围：0x00~0xFF
  */
uint8_t NRF24L01_SPI_SwapByte(uint8_t Byte)
{
    uint8_t i;

    /*此处使用SPI模式0进行通信*/
    /*循环8次，主机依次移出和移入数据的每一位*/
    for (i = 0; i < 8; i ++)
    {
        /*SPI为高位先行，因此移出高位至MOSI引脚*/
        if (Byte & 0x80)            //判断Byte的最高位
        {
            NRF24L01_W_MOSI(1);        //如果为1，则给MOSI输出1
        }
        else
        {
            NRF24L01_W_MOSI(0);        //如果为0，则给MOSI输出0
        }
        Byte <<= 1;                    //Byte左移一位，最低位空出来用于接收数据位

        /*产生SCK上升沿*/
        NRF24L01_W_SCK(1);

        /*从MISO引脚移入数据，存入Byte的最低位*/
        if (NRF24L01_R_MISO())        //读取MISO引脚
        {
            Byte |= 0x01;            //如果为1，则给Byte最低位置1
        }                            //如果为0，则不做任何操作，因为左移后低位默认补0

        /*产生SCK下降沿*/
        NRF24L01_W_SCK(0);
    }

    /*返回Byte数据，此时的Byte为SPI交换接收得到的一个字节数据*/
    return Byte;
}

/*********************通信协议*/


/*指令实现*********************/

/**
  * 函    数：NRF24L01读取寄存器（一个字节）
  * 参    数：RegAddress 指定寄存器地址，范围：0x00~0x1F
  * 返 回 值：指定寄存器的数据，范围：0x00~0xFF
  */
uint8_t NRF24L01_ReadReg(uint8_t RegAddress)
{
    uint8_t Data;

    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，读寄存器（低5位为寄存器地址）*/
    NRF24L01_SPI_SwapByte(NRF24L01_R_REGISTER | RegAddress);

    /*发送读寄存器指令后，开始交换接收，得到指定地址的数据*/
    Data = NRF24L01_SPI_SwapByte(NRF24L01_NOP);

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);

    /*返回读到的一个字节数据*/
    return Data;
}

/**
  * 函    数：NRF24L01读取寄存器（多个字节）
  * 参    数：RegAddress 指定寄存器的地址，范围：0x00~0x1F
  * 参    数：DataArray 读取得到的数据数组，输出参数
  * 参    数：Count 指定读取的数量，范围：0~5
  * 返 回 值：无
  */
void NRF24L01_ReadRegs(uint8_t RegAddress, uint8_t *DataArray, uint8_t Count)
{
    uint8_t i;

    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，读寄存器（低5位为寄存器地址）*/
    NRF24L01_SPI_SwapByte(NRF24L01_R_REGISTER | RegAddress);

    /*发送读寄存器指令后，开始交换接收，循环接收多次，得到指定地址下的多个数据*/
    for (i = 0; i < Count; i ++)
    {
        /*将接收到的数据写入到输出参数DataArray中*/
        DataArray[i] = NRF24L01_SPI_SwapByte(NRF24L01_NOP);
    }

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);
}

/**
  * 函    数：NRF24L01写入寄存器（一个字节）
  * 参    数：RegAddress 指定寄存器地址，范围：0x00~0x1F
  * 参    数：Data 要写入的一个字节数据，范围：0x00~0xFF
  * 返 回 值：无
  */
void NRF24L01_WriteReg(uint8_t RegAddress, uint8_t Data)
{
    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，写寄存器（低5位为寄存器地址）*/
    NRF24L01_SPI_SwapByte(NRF24L01_W_REGISTER | RegAddress);

    /*发送写寄存器指令后，开始交换发送，在指定地址下写入数据*/
    NRF24L01_SPI_SwapByte(Data);

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);
}

/**
  * 函    数：NRF24L01写入寄存器（多个字节）
  * 参    数：RegAddress 指定寄存器地址，范围：0x00~0x1F
  * 参    数：DataArray 要写入的数据数组，输入参数
  * 参    数：Count 指定写入的数量，范围：0~5
  * 返 回 值：无
  */
void NRF24L01_WriteRegs(uint8_t RegAddress, uint8_t *DataArray, uint8_t Count)
{
    uint8_t i;

    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，写寄存器（低5位为寄存器地址）*/
    NRF24L01_SPI_SwapByte(NRF24L01_W_REGISTER | RegAddress);

    /*发送写寄存器指令后，开始交换发送，循环发送多次，在指定地址下写入多个数据*/
    for (i = 0; i < Count; i ++)
    {
        /*将输入参数DataArray的数据写入到指定地址中*/
        NRF24L01_SPI_SwapByte(DataArray[i]);
    }

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);
}

/**
  * 函    数：NRF24L01读取Rx有效载荷
  * 参    数：DataArray 读取得到的数据数组，输出参数
  * 参    数：Count 指定读取的数量，范围：0~32
  * 返 回 值：无
  */
void NRF24L01_ReadRxPayload(uint8_t *DataArray, uint8_t Count)
{
    uint8_t i;

    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，读取Rx有效载荷*/
    NRF24L01_SPI_SwapByte(NRF24L01_R_RX_PAYLOAD);

    /*发送读取Rx有效载荷指令后，开始交换接收，循环接收多次，得到多个数据*/
    for (i = 0; i < Count; i ++)
    {
        /*将读取的数据写入到输出参数DataArray中*/
        DataArray[i] = NRF24L01_SPI_SwapByte(NRF24L01_NOP);
    }

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);
}
/**
  * 函    数：NRF24L01写入Tx有效载荷
  * 参    数：DataArray 要写入的数据数组，输入参数
  * 参    数：Count 指定写入的数量，范围：0~5
  * 返 回 值：无
  */
void NRF24L01_WriteTxPayload(uint8_t *DataArray, uint8_t Count)
{
    uint8_t i;

    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，写入Tx有效载荷*/
    NRF24L01_SPI_SwapByte(NRF24L01_W_TX_PAYLOAD);

    /*发送写入Tx有效载荷指令后，开始交换发送，循环发送多次，写入多个数据*/
    for (i = 0; i < Count; i ++)
    {
        /*将输入参数DataArray的数据写入到Tx有效载荷中*/
        NRF24L01_SPI_SwapByte(DataArray[i]);
    }

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);
}

/**
  * 函    数：NRF24L01清空Tx FIFO的所有数据
  * 参    数：无
  * 返 回 值：无
  */
void NRF24L01_FlushTx(void)
{
    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，清空Tx FIFO*/
    NRF24L01_SPI_SwapByte(NRF24L01_FLUSH_TX);

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);
}

/**
  * 函    数：NRF24L01清空Rx FIFO的所有数据
  * 参    数：无
  * 返 回 值：无
  */
void NRF24L01_FlushRx(void)
{
    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，清空Rx FIFO*/
    NRF24L01_SPI_SwapByte(NRF24L01_FLUSH_RX);

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);
}

/**
  * 函    数：NRF24L01读取状态寄存器
  * 参    数：无
  * 返 回 值：状态寄存器的值，范围：0x00~0xFF
  */
uint8_t NRF24L01_ReadStatus(void)
{
    uint8_t Status;

    /*CSN置低，通信开始*/
    NRF24L01_W_CSN(0);

    /*交换发送一个字节，通信开始的第一个字节为指令码，空指令*/
    /*第一个字节发送任意指令，都可以交换得到状态寄存器的值*/
    Status = NRF24L01_SPI_SwapByte(NRF24L01_NOP);

    /*CSN置高，通信结束*/
    NRF24L01_W_CSN(1);

    /*返回状态寄存器的值*/
    return Status;
}

/*********************指令实现*/


/*功能函数*********************/

/**
  * 函    数：NRF24L01进入掉电模式（CE = 0，PWR_UP = 0）
  * 参    数：无
  * 返 回 值：无
  */
void NRF24L01_PowerDown(void)
{
    uint8_t Config;

    /*CE置0，退出收发模式*/
    NRF24L01_W_CE(0);

    /*读-改-写操作流程，单独修改配置寄存器的某些位而不影响其他位*/
    Config = NRF24L01_ReadReg(NRF24L01_CONFIG);        //读取配置寄存器
    if (Config == 0xFF) {return;}                    //配置寄存器全为1，出错，退出函数
    Config &= ~0x02;                                //配置寄存器位1（PWR_UP）置0
    NRF24L01_WriteReg(NRF24L01_CONFIG, Config);        //写回配置寄存器
}

/**
  * 函    数：NRF24L01进入待机模式1（CE = 0，PWR_UP = 1）
  * 参    数：无
  * 返 回 值：无
  */
void NRF24L01_StandbyI(void)
{
    uint8_t Config;

    /*CE置0，退出收发模式*/
    NRF24L01_W_CE(0);

    /*读-改-写操作流程，单独修改配置寄存器的某些位而不影响其他位*/
    Config = NRF24L01_ReadReg(NRF24L01_CONFIG);        //读取配置寄存器
    if (Config == 0xFF) {return;}                    //配置寄存器全为1，出错，退出函数
    Config |= 0x02;                                    //配置寄存器位1（PWR_UP）置1
    NRF24L01_WriteReg(NRF24L01_CONFIG, Config);        //写回配置寄存器
}

/**
  * 函    数：NRF24L01进入接收模式（CE = 1，PWR_UP = 1，PRIM_RX = 1）
  * 参    数：无
  * 返 回 值：无
  */
void NRF24L01_Rx(void)
{
    uint8_t Config;

    /*CE置0，退出收发模式*/
    NRF24L01_W_CE(0);

    /*读-改-写操作流程，单独修改配置寄存器的某些位而不影响其他位*/
    Config = NRF24L01_ReadReg(NRF24L01_CONFIG);        //读取配置寄存器
    if (Config == 0xFF) {return;}                    //配置寄存器全为1，出错，退出函数
    Config |= 0x03;                                    //配置寄存器位1（PWR_UP）和位0（PRIM_RX）都置1
    NRF24L01_WriteReg(NRF24L01_CONFIG, Config);        //写回配置寄存器

    /*CE置1，进入收发模式，因为PRIM_RX为1，所以进入接收模式*/
    NRF24L01_W_CE(1);
}

/**
  * 函    数：NRF24L01进入发送模式（CE = 1，PWR_UP = 1，PRIM_RX = 0）
  * 参    数：无
  * 返 回 值：无
  */
void NRF24L01_Tx(void)
{
    uint8_t Config;

    /*CE置0，退出收发模式*/
    NRF24L01_W_CE(0);

    /*读-改-写操作流程，单独修改配置寄存器的某些位而不影响其他位*/
    Config = NRF24L01_ReadReg(NRF24L01_CONFIG);        //读取配置寄存器
    if (Config == 0xFF) {return;}                    //配置寄存器全为1，出错，退出函数
    Config |= 0x02;                                    //配置寄存器位1（PWR_UP）置1
    Config &= ~0x01;                                //配置寄存器位0（PRIM_RX）置0
    NRF24L01_WriteReg(NRF24L01_CONFIG, Config);        //写回配置寄存器

    /*CE置1，进入收发模式，因为PRIM_RX为0，所以进入发送模式*/
    NRF24L01_W_CE(1);
}

/**
  * 函    数：NRF24L01初始化
  * 参    数：无
  * 返 回 值：无
  * 说    明：使用前，需要调用此初始化函数
  */
void NRF24L01_Init(void)
{
    /*先调用底层的端口初始化*/
    NRF24L01_GPIO_Init();

    /*初始化配置一系列寄存器，寄存器值的意义需参考手册中的寄存器描述*/
    /*以下配置通信双方必须保持一致，否则无法进行通信*/
    NRF24L01_WriteReg(NRF24L01_CONFIG, 0x08);        //配置寄存器，不屏蔽中断，使能CRC，CRC为1字节，PWR_UP = 0，PRIM_RX = 0
    NRF24L01_WriteReg(NRF24L01_EN_AA, 0x3F);        //使能自动应答，开启接收通道0~通道5的自动应答
    NRF24L01_WriteReg(NRF24L01_EN_RXADDR, 0x01);    //使能接收通道，只开启接收通道0
    NRF24L01_WriteReg(NRF24L01_SETUP_AW, 0x03);        //设置地址宽度，地址宽度为5字节
    NRF24L01_WriteReg(NRF24L01_SETUP_RETR, 0x03);    //设置自动重传，间隔250us，重传3次
    NRF24L01_WriteReg(NRF24L01_RF_CH, 0x02);        //射频通道，频率为(2400 + 2)MHz = 2.402GHz
    NRF24L01_WriteReg(NRF24L01_RF_SETUP, 0x0E);        //射频设置，通信速率为2Mbps，发射功率为0dBm

    /*接收通道0的数据包宽度，设置为宏定义NRF24L01_RX_PACKET_WIDTH指定的值*/
    NRF24L01_WriteReg(NRF24L01_RX_PW_P0, NRF24L01_RX_PACKET_WIDTH);

    /*接收通道0地址，设置为全局数组NRF24L01_RxAddress指定的地址，地址宽度固定为5字节*/
    NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_RxAddress, 5);

    /*清空Tx FIFO的所有数据*/
    NRF24L01_FlushTx();

    /*清空Rx FIFO的所有数据*/
    NRF24L01_FlushRx();

    /*给状态寄存器的位4（MAX_RT）、位5（TX_DS）和位6（RX_DR）写1，清标志位*/
    NRF24L01_WriteReg(NRF24L01_STATUS, 0x70);

    /*初始化配置完成，芯片默认进入接收模式*/
    NRF24L01_Rx();
}

/**
  * 函    数：NRF24L01发送数据包
  * 参    数：无
  * 返 回 值：发送标志位，方便用户了解发送状态
  *             1：发送成功，无错误
  *             2：达到了最大重发次数仍未收到应答，可能是收发双方配置不一致、接收方不存在、接收FIFO已满或者多个发送数据包碰撞
  *             3：状态寄存器的值不合法，可能是设备不存在、断路、短路或者引脚配置不正确
  *             4：发送超时，可能是设备未初始化、断路、短路或者引脚配置不正确
  * 说    明：调用此函数前，直接修改全局数组NRF24L01_TxAddress和NRF24L01_TxPacket来设置发送的地址和数据
  */
uint8_t NRF24L01_Send(void)
{
    uint8_t Status;
    uint8_t SendFlag;
    uint32_t Timeout;

    /*发送地址，设置为全局数组NRF24L01_TxAddress指定的地址，地址宽度固定为5字节*/
    NRF24L01_WriteRegs(NRF24L01_TX_ADDR, NRF24L01_TxAddress, 5);

    /*接收通道0地址，此处必须也设置为发送地址，用于接收应答*/
    NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_TxAddress, 5);

    /*写发送有效载荷，写入全局数组NRF24L01_TxPacket指定的数据，数据宽度为NRF24L01_TX_PACKET_WIDTH*/
    NRF24L01_WriteTxPayload(NRF24L01_TxPacket, NRF24L01_TX_PACKET_WIDTH);

    /*发送的地址和有效载荷写入完成，进入发送模式，开始发送数据*/
    NRF24L01_Tx();

    /*指定超时时间，即循环读取状态寄存器的次数，具体值可以实测确定*/
    Timeout = 10000;

    /*循环读取状态寄存器*/
    while (1)
    {
        /*读取状态寄存器，保存至Status变量*/
        Status = NRF24L01_ReadStatus();

        /*超时计次*/
        Timeout --;
        if (Timeout == 0)            //如果计次减至0
        {
            SendFlag = 4;            //发送超时，置标志位为4
            NRF24L01_Init();        //发送出错，重新初始化一次设备，这样有助于设备从错误中恢复正常
            break;                    //跳出循环
        }

        /*根据状态寄存器的值，判断发送状态*/
        if ((Status & 0x30) == 0x30)        //状态寄存器位4（MAX_RT）和位5（TX_DS）同时为1
        {
            SendFlag = 3;            //状态寄存器的值不合法，置标志位为3
            NRF24L01_Init();        //发送出错，重新初始化一次设备，这样有助于设备从错误中恢复正常
            break;                    //跳出循环
        }
        else if ((Status & 0x10) == 0x10)    //状态寄存器位4（MAX_RT）为1
        {
            SendFlag = 2;            //达到了最大重发次数仍未收到应答，置标志位为2
            NRF24L01_Init();        //发送出错，重新初始化一次设备，这样有助于设备从错误中恢复正常
            break;                    //跳出循环
        }
        else if ((Status & 0x20) == 0x20)    //状态寄存器位5（TX_DS）为1
        {
            SendFlag = 1;            //发送成功，无错误，置标志位为1
            break;                    //跳出循环
        }
    }

    /*给状态寄存器的位4（MAX_RT）和位5（TX_DS）写1，清标志位*/
    NRF24L01_WriteReg(NRF24L01_STATUS, 0x30);

    /*清空Tx FIFO的所有数据*/
    NRF24L01_FlushTx();

    /*发送完成后，恢复接收通道0原来的地址*/
    /*如果发送地址和接收通道0地址设置相同，则可不执行这一句*/
    NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_RxAddress, 5);

    /*发送完成，芯片恢复为接收模式*/
    NRF24L01_Rx();

    /*返回发送标志位*/
    return SendFlag;
}

/**
  * 函    数：NRF24L01接收数据包
  * 参    数：无
  * 返 回 值：接收标志位，方便用户了解接收状态
  *             0：未接收到数据包
  *             1：成功接收到一个数据包
  *             2：状态寄存器的值不合法，可能是设备不存在、断路、短路或者引脚配置不正确
  *             3：设备仍处于掉电模式，可能是设备未初始化、曾经断电过、断路、短路或者引脚配置不正确
  * 说    明：如果收到了数据包，则可直接从全局数组NRF24L01_RxPacket取数据
  */
uint8_t NRF24L01_Receive(void)
{
    uint8_t Status, Config;
    uint8_t ReceiveFlag;

    /*读取状态寄存器，保存至Status变量*/
    Status = NRF24L01_ReadStatus();

    /*读取配置寄存器，保存至Config变量*/
    Config = NRF24L01_ReadReg(NRF24L01_CONFIG);

    /*根据配置寄存器和状态寄存器的值，判断接收状态*/
    if ((Config & 0x02) == 0x00)        //配置寄存器位1（PWR_UP）为0
    {
        ReceiveFlag = 3;                //设备仍处于掉电模式，置标志位为3
        NRF24L01_Init();                //接收出错，重新初始化一次设备，这样有助于设备从错误中恢复正常
    }
    else if ((Status & 0x30) == 0x30)    //状态寄存器位4（MAX_RT）和位5（TX_DS）同时为1
    {
        ReceiveFlag = 2;                //状态寄存器的值不合法，置标志位为2
        NRF24L01_Init();                //接收出错，重新初始化一次设备，这样有助于设备从错误中恢复正常
    }
    else if ((Status & 0x40) == 0x40)    //状态寄存器位6（RX_DR）为1
    {
        ReceiveFlag = 1;                //接收到数据，置标志位为1

        /*读接收有效载荷，存放在全局数组NRF24L01_RxPacket中，数据宽度为NRF24L01_RX_PACKET_WIDTH*/
        NRF24L01_ReadRxPayload(NRF24L01_RxPacket, NRF24L01_RX_PACKET_WIDTH);

        /*给状态寄存器的位6（RX_DR）写1，清标志位*/
        NRF24L01_WriteReg(NRF24L01_STATUS, 0x40);

        /*清空Rx FIFO的所有数据*/
        NRF24L01_FlushRx();
    }
    else
    {
        ReceiveFlag = 0;                //未接收到数据，置标志位为0
    }

    /*返回接收标志位*/
    return ReceiveFlag;
}

/**
  * 函    数：NRF24L01更新接收地址
  * 参    数：无
  * 返 回 值：无
  * 说    明：如果想在运行时动态修改接收地址，则可先向全局数组NRF24L01_RxAddress写入修改的地址
  *           然后再调用此函数，使修改的接收地址生效
  */
void NRF24L01_UpdateRxAddress(void)
{
    /*接收通道0地址，设置为全局数组NRF24L01_RxAddress指定的地址，地址宽度固定为5字节*/
    NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_RxAddress, 5);
}

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

一、问题关键点分析

你的问题核心是NRF24L01通信不稳定，衍生出消音异常、模式寻找无效等问题，关键点包括：
1. 通信不稳定根源：
- 硬件：电源纹波大、SPI时序错误、CE/CSN控制不当、天线匹配差
- 软件：寄存器配置错误（地址/通道/CRC）、收发逻辑不同步、SPI速率过高
2. 消音异常：
- 按键无防抖、消音用延时阻塞（而非定时器）、消音标志未正确计数
3. 模式寻找无效：
- 模式切换后未重新配置NRF24L01、主从模式不同步

二、解决方案（硬件优先+软件优化）

NRF24L01通信问题80%源于硬件，需先排查硬件，再优化软件逻辑。

🔧 第一部分：硬件问题排查与修复（优先！）

1. 电源问题（最常见！）

NRF24L01发射时电流达12mA，若电源纹波>0.3V则通信失败。
修复方案：
- 给NRF24L01单独加10uF电解电容 + 100nF陶瓷电容（靠近VCC/GND引脚）
- 禁止直接从STM32取电，用外部LDO（如AMS1117-3.3）供电，保证发射时VCC≥3.0V
- 用万用表测量发射时VCC电压，需稳定在3.0~3.6V之间

2. SPI通信优化

NRF24L01最高支持10Mbps，但实际稳定需≤5Mbps，且需匹配时序。
修复方案：
- 引脚确认：STM32F103选SPI1（PA5=SCK、PA6=MISO、PA7=MOSI）或SPI2（PB13=SCK、PB14=MISO、PB15=MOSI），避免引脚冲突
- 速率设置：SPI分频设为16（SPI1：72MHz/16=4.5Mbps；SPI2：36MHz/16=2.25Mbps）
- MISO上拉：给MISO引脚加10k上拉电阻（部分模块为开漏输出）

3. CE/CSN时序修复

NRF24L01对CE/CSN时序要求严格：
- CE引脚：接收时保持高，发送时需先低→高脉冲（≥10us）
- CSN引脚：SPI通信前拉低（≥10us），结束后拉高（≥10us）
验证：用逻辑分析仪确认CE/CSN时序符合要求。

4. 天线与匹配

• 确认ANT引脚焊接无虚焊，避免靠近金属（USB/外壳）
• 给ANT引脚接0.5~1pF匹配电容（靠近模块），提升发射效率

🧩 第二部分：软件问题修复（关键代码示例）

1. NRF24L01寄存器配置（核心错误：写命令格式）

NRF24L01的写寄存器命令是0x20 | 寄存器地址，读是直接地址，此为常见误区！

#include "stm32f10x.h"

// NRF24L01寄存器地址
#define NRF24L01_REG_CONFIG     0x00
#define NRF24L01_REG_RF_CH      0x05
#define NRF24L01_REG_STATUS     0x07
#define NRF24L01_REG_TX_ADDR    0x10
#define NRF24L01_REG_RX_ADDR_P0 0x0A

// 引脚定义（示例：CE=PA0，CSN=PA1）
#define CE_PIN   GPIO_Pin_0
#define CE_PORT  GPIOA
#define CSN_PIN  GPIO_Pin_1
#define CSN_PORT GPIOA

// SPI读写一个字节（正确时序）
uint8_t NRF24L01_SPI_RW(uint8_t tx_data) {
  while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET); // 等待发送空
  SPI_I2S_SendData(SPI1, tx_data);
  while(SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET); // 等待接收非空
  return SPI_I2S_ReceiveData(SPI1);
}

// 写寄存器（正确命令格式：0x20 | reg）
void NRF24L01_WriteReg(uint8_t reg, uint8_t data) {
  NRF24L01_CSN_Low();   // 拉低CSN
  NRF24L01_SPI_RW(0x20 | reg); // 写命令
  NRF24L01_SPI_RW(data);
  NRF24L01_CSN_High();  // 拉高CSN
}

// 读寄存器
uint8_t NRF24L01_ReadReg(uint8_t reg) {
  uint8_t data;
  NRF24L01_CSN_Low();
  NRF24L01_SPI_RW(reg); // 读命令
  data = NRF24L01_SPI_RW(0x00); // 空数据读取
  NRF24L01_CSN_High();
  return data;
}

// 初始化（关键参数：地址/通道/CRC匹配）
void NRF24L01_Init(void) {
  // 1. 配置CE/CSN为输出
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  GPIO_InitStruct.GPIO_Pin = CE_PIN | CSN_PIN;
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(CE_PORT, &GPIO_InitStruct);
  NRF24L01_CE_Low(); NRF24L01_CSN_High();

  // 2. 配置SPI1（速率4.5Mbps）
  SPI_InitTypeDef SPI_InitStruct = {0};
  SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
  SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
  SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;
  SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;   // NRF24L01要求CPOL=0
  SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge; // NRF24L01要求CPHA=1
  SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_16; // 72/16=4.5Mbps
  SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
  SPI_Init(SPI1, &SPI_InitStruct);
  SPI_Cmd(SPI1, ENABLE);

  // 3. 配置核心寄存器（主从需匹配！）
  uint8_t addr[5] = {0x12,0x34,0x56,0x78,0x90}; // 5字节地址（主从一致）
  NRF24L01_WriteReg(NRF24L01_REG_CONFIG, 0x0E); // 使能2字节CRC、接收模式
  NRF24L01_WriteReg(NRF24L01_REG_RF_CH, 0x15); // 通道0x15（避免WiFi冲突）
  NRF24L01_WriteReg(NRF24L01_REG_TX_ADDR, addr[0]); // 写发送地址
  NRF24L01_WriteReg(NRF24L01_REG_RX_ADDR_P0, addr[0]); // 写接收地址（通道0）
  NRF24L01_WriteReg(NRF24L01_REG_RX_ADDR_P0+1, addr[1]); // 连续写地址
  NRF24L01_WriteReg(NRF24L01_REG_RX_ADDR_P0+2, addr[2]);
  NRF24L01_WriteReg(NRF24L01_REG_RX_ADDR_P0+3, addr[3]);
  NRF24L01_WriteReg(NRF24L01_REG_RX_ADDR_P0+4, addr[4]);
  NRF24L01_WriteReg(NRF24L01_REG_STATUS, 0x70); // 清除所有标志

  // 4. 切换到接收模式
  NRF24L01_CE_High();
  delay_us(100);
}

2. 收发逻辑（主从同步+标志清除）

发送后必须切换回接收模式，且每次收发后清除STATUS寄存器标志（TX_DS/MAX_RT/RX_DR）。

// 发送数据（主机用）
uint8_t NRF24L01_TxPacket(uint8_t* tx_buf, uint8_t len) {
  uint8_t status;
  NRF24L01_CE_Low(); // 拉低CE

  // 切换到发送模式
  NRF24L01_WriteReg(NRF24L01_REG_CONFIG, 0x0E & ~(1<<0)); // 关闭接收
  NRF24L01_CE_High();
  delay_us(10);

  // 写TX载荷（命令：0xA0）
  NRF24L01_CSN_Low();
  NRF24L01_SPI_RW(0xA0);
  for(int i=0; i<len; i++) NRF24L01_SPI_RW(tx_buf[i]);
  NRF24L01_CSN_High();

  // 等待发送完成（超时10ms）
  uint32_t timeout = 10000;
  while(timeout--) {
    status = NRF24L01_ReadReg(NRF24L01_REG_STATUS);
    if(status & (1<<5)) break; // TX_DS：发送成功
    if(status & (1<<4)) break; // MAX_RT：重发超时
    delay_us(1);
  }

  // 清除标志
  NRF24L01_WriteReg(NRF24L01_REG_STATUS, (1<<5)|(1<<4));

  // 切换回接收模式
  NRF24L01_CE_Low();
  NRF24L01_WriteReg(NRF24L01_REG_CONFIG, 0x0E | (1<<0)); // 使能接收
  NRF24L01_CE_High();
  delay_us(100);

  return (status & (1<<5)) ? 0 : 1; // 0=成功，1=失败
}

// 接收数据（从机用）
uint8_t NRF24L01_RxPacket(uint8_t* rx_buf) {
  uint8_t status = NRF24L01_ReadReg(NRF24L01_REG_STATUS);
  if(!(status & (1<<6))) return 0; // 无RX_DR（无数据）

  // 读RX载荷（命令：0x61）
  NRF24L01_CE_Low();
  NRF24L01_CSN_Low();
  NRF24L01_SPI_RW(0x61);
  for(int i=0; i<32; i++) rx_buf[i] = NRF24L01_SPI_RW(0x00);
  NRF24L01_CSN_High();

  // 清除标志
  NRF24L01_WriteReg(NRF24L01_REG_STATUS, (1<<6));

  // 重新使能接收
  NRF24L01_CE_High();
  delay_us(100);

  return 32; // 返回接收长度
}

3. 消音逻辑（定时器中断+按键防抖）

用定时器中断实现消音（不阻塞主循环），按键必须防抖（100ms）。

// 消音相关变量
uint8_t g_mute_flag = 0;   // 消音标志（1=消音中）
uint16_t g_mute_timer = 0; // 消音定时器（单位：10ms）
#define MUTE_TIME 500      // 消音5s（500*10ms）

// 定时器2初始化（周期10ms）
void TIM2_Init(void) {
  TIM_TimeBaseInitTypeDef TIM_InitStruct = {0};
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

  TIM_InitStruct.TIM_Period = 7199;   // 72MHz/8192=8.789kHz → 周期≈10ms
  TIM_InitStruct.TIM_Prescaler = 8191;
  TIM_TimeBaseInit(TIM2, &TIM_InitStruct);

  TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE); // 使能更新中断
  TIM_Cmd(TIM2, ENABLE);

  // NVIC配置
  NVIC_InitTypeDef NVIC_InitStruct = {0};
  NVIC_InitStruct.NVIC_IRQChannel = TIM2_IRQn;
  NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
  NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
  NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStruct);
}

// 定时器中断服务函数
void TIM2_IRQHandler(void) {
  if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {
    TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

    // 消音计时
    if(g_mute_flag) {
      g_mute_timer++;
      if(g_mute_timer >= MUTE_TIME) {
        g_mute_flag = 0;
        g_mute_timer = 0;
        GPIO_SetBits(GPIOA, GPIO_Pin_2); // 恢复报警（示例：PA2=报警引脚）
      }
    }
  }
}

// 按键处理（带防抖）
void Key_Process(void) {
  static uint8_t key_state = 0; // 0=松开，1=按下中，2=确认按下
  static uint16_t key_timer = 0;
  uint8_t key_val = GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_3); // 按键按下为低

  switch(key_state) {
    case 0: // 松开状态
      if(key_val == 0) { key_state = 1; key_timer = 0; }
      break;
    case 1: // 防抖中（100ms）
      key_timer++;
      if(key_timer >= 10) { // 10*10ms=100ms
        if(key_val == 0) {
          key_state = 2;
          // 消音操作
          g_mute_flag = 1;
          g_mute_timer = 0;
          GPIO_ResetBits(GPIOA, GPIO_Pin_2); // 关闭报警
        } else {
          key_state = 0; // 抖动，返回松开
        }
      }
      break;
    case 2: // 按下确认
      if(key_val == 1) key_state = 0; // 松开
      break;
  }
}

4. 模式寻找逻辑（主从同步）

模式切换后必须重新初始化NRF24L01（通道/地址变化）。

```c
typedef enum { MODE_NORMAL=0, MODE_SEARCH=1 } WorkMode;
WorkMode g_mode = MODE_NORMAL;

// 模式切换函数
void Mode_Switch(WorkMode mode) {
if(g_mode == mode) return;
g_mode = mode;

// 重新配置NRF24L01
uint8_t addr[5] = (mode == MODE_SEARCH) ?
(uint8_t[]){0x00,0x00,0x00,0x00,0x00} : // 搜索地址
(uint8_t[]){0x12,0x34,0x56,0x78,0x90}; // 正常地址
uint8_t ch = (mode == MODE_SEARCH) ? 0x15 : 0x2A; // 通道

NRF24L01_WriteReg(NRF24L01_REG_RF_CH, ch);
NRF24L01_WriteReg(NRF24L01_REG_TX_ADDR, addr[0]);
NRF24L01_WriteReg(NRF24L01_REG_RX_ADDR_P0, addr[0]);
// 连续写地址…（同初始化）
}

// 主循环
int main(void

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
