求佬解答一下步进电机疑问

Question

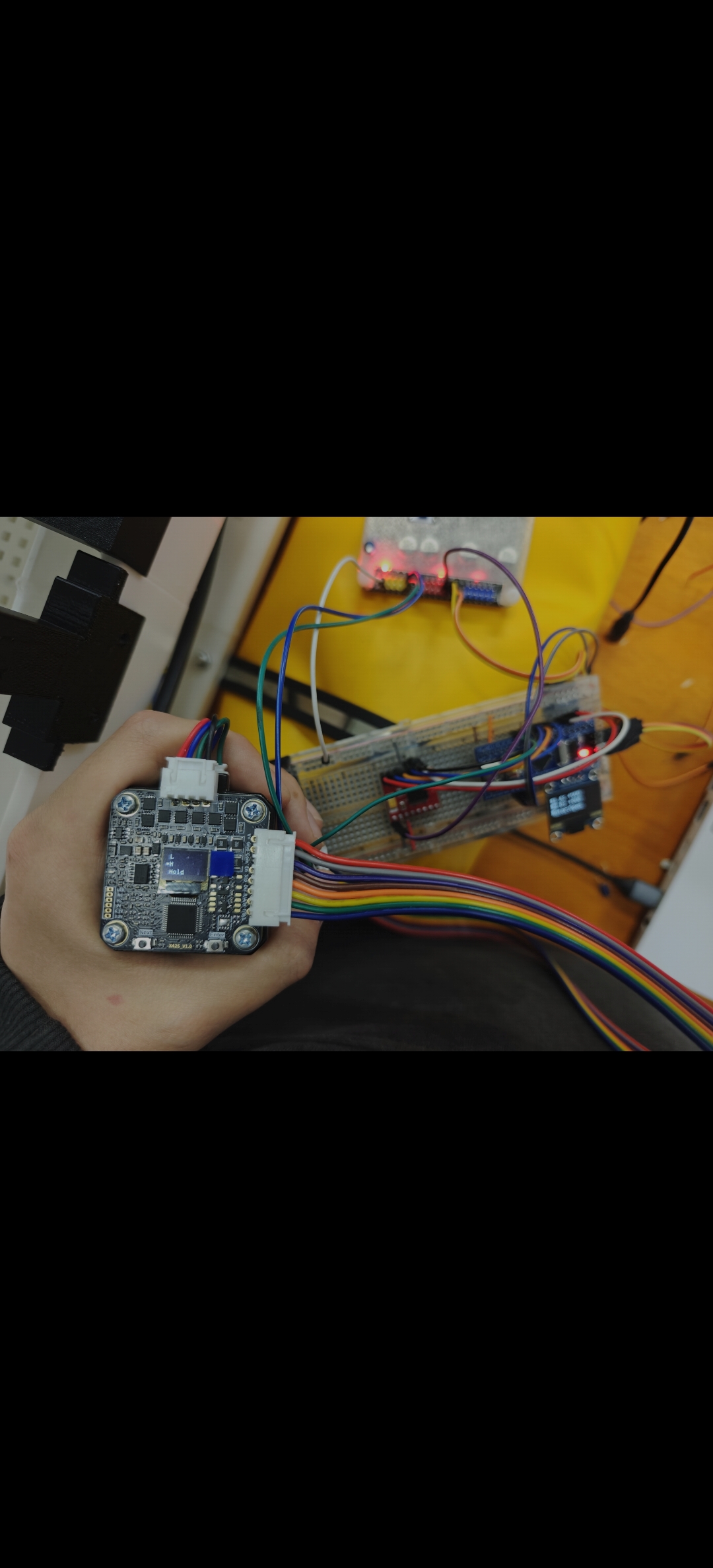

自从把步进电机的正负极和电源正负极接反之后就转不了了 该共地也共地了 该使能也使能了 脉冲也给了 就是转不起来 我换了另一个步进电机也一样 显示屏也能正常显示 校准的转动也正常 请问这个是咋了

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你描述的问题非常典型，但也有一定的复杂性。我们来逐步分析你的问题，并给出详细的解决方案。

---

一、问题背景

你提到：

• 步进电机的正负极和电源正负极接反了；
• 现在即使共地、使能、脉冲都正常，电机也转不起来；
• 换了另一个步进电机也一样；
• 显示屏能正常显示，校准转动也正常。

这说明 不是显示屏或控制逻辑的问题，而是硬件连接或驱动器损坏的可能性较大。

---

二、可能原因分析

1. 驱动器损坏（最常见）

• 步进电机驱动器（如A4988、DRV8825、TB6600等）对输入电压和接线非常敏感。
• 如果正负极接反，可能会直接烧毁驱动器内部的MOSFET或芯片。
• 即使换了新的电机，如果驱动器已坏，也无法正常工作。

重点：驱动器被烧毁是导致电机无法转动的最常见原因。

2. 电源极性错误导致电路损坏

• 有些驱动器没有反向保护，一旦电源接反，会直接损坏整个驱动模块。
• 即使你重新接线，也可能因为驱动器已经损坏而无法工作。

3. 电机绕组损坏（可能性较低）

• 虽然你换了另一个电机，但如果是同一驱动器供电，也有可能两个电机同时被损坏（比如过流、短路等）。
• 不过这种情况概率较低，除非有强烈的电流冲击。

---

三、解决方案（有序列表）

1. 检查驱动器是否损坏

• 用万用表检测驱动器的输出是否正常：

  • 测量驱动器的VDD和GND之间的电压是否为预期值（例如5V或12V）。
  • 测量驱动器的OUTA、OUTB、OUTC、OUTD是否正常输出电压。
  • 如果发现某一路无输出或电压异常，说明驱动器可能已损坏。

• 尝试更换驱动器：

  • 如果你有备用的驱动器，可以尝试更换，看看是否能正常运行。

2. 检查电源连接是否正确

• 确保电源的正负极与驱动器的VDD和GND完全匹配。
• 避免使用电池或未稳压的电源，建议使用稳压电源（如12V DC电源）。

3. 检查电机接线是否正确

• 确认电机的四根线（通常为红、蓝、绿、黑）是否按照正确的相序接入驱动器。
• 可以参考驱动器的接线图，确保每根线对应正确的端子。

4. 检查脉冲信号是否正常

• 使用示波器或逻辑分析仪检查脉冲信号是否正常。
• 确保脉冲频率和方向信号符合驱动器的要求。

5. 测试电机是否损坏

• 将电机单独接上一个已知正常的驱动器（如用Arduino + A4988）进行测试。
• 如果电机仍不能转动，可能是电机内部绕组损坏。

---

四、代码示例（假设你是用Arduino控制）

如果你使用的是Arduino + A4988驱动器，以下是基本的控制代码：

// 定义引脚
#define dirPin 2
#define stepPin 3

void setup() {
  pinMode(dirPin, OUTPUT);
  pinMode(stepPin, OUTPUT);
}

void loop() {
  // 设置方向（可选）
  digitalWrite(dirPin, HIGH); // 高电平为顺时针，低电平为逆时针

  // 发送脉冲
  for (int i = 0; i < 200; i++) {  // 200步为一圈
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(500); // 控制速度
    digitalWrite(stepPin, LOW);
    delayMicroseconds(500);
  }

  delay(1000); // 停顿1秒
}

注意：如果你的驱动器是其他型号（如DRV8825），需要调整延迟时间以适应不同的步进模式。

---

五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 电机无法转动 | 驱动器损坏 | 更换驱动器，检查电源和接线 | | 电机无法转动 | 电源接反 | 检查电源极性，使用稳压电源 | | 电机无法转动 | 电机损坏 | 用其他驱动器测试电机 |

---

六、建议操作步骤

1. 先确认驱动器是否损坏（用万用表或更换驱动器）；
2. 检查所有接线是否正确，尤其是电源和电机的极性；
3. 尝试用其他驱动器测试电机；
4. 确保脉冲信号和方向信号正常；
5. 必要时联系售后或专业维修人员。

---

如果你愿意提供更详细的信息（如使用的驱动器型号、电机型号、电源规格等），我可以进一步帮你定位问题。
