基于stm32f103c8t6最小系统板和nrf24l01的远离提示电路实物电源选择

Question

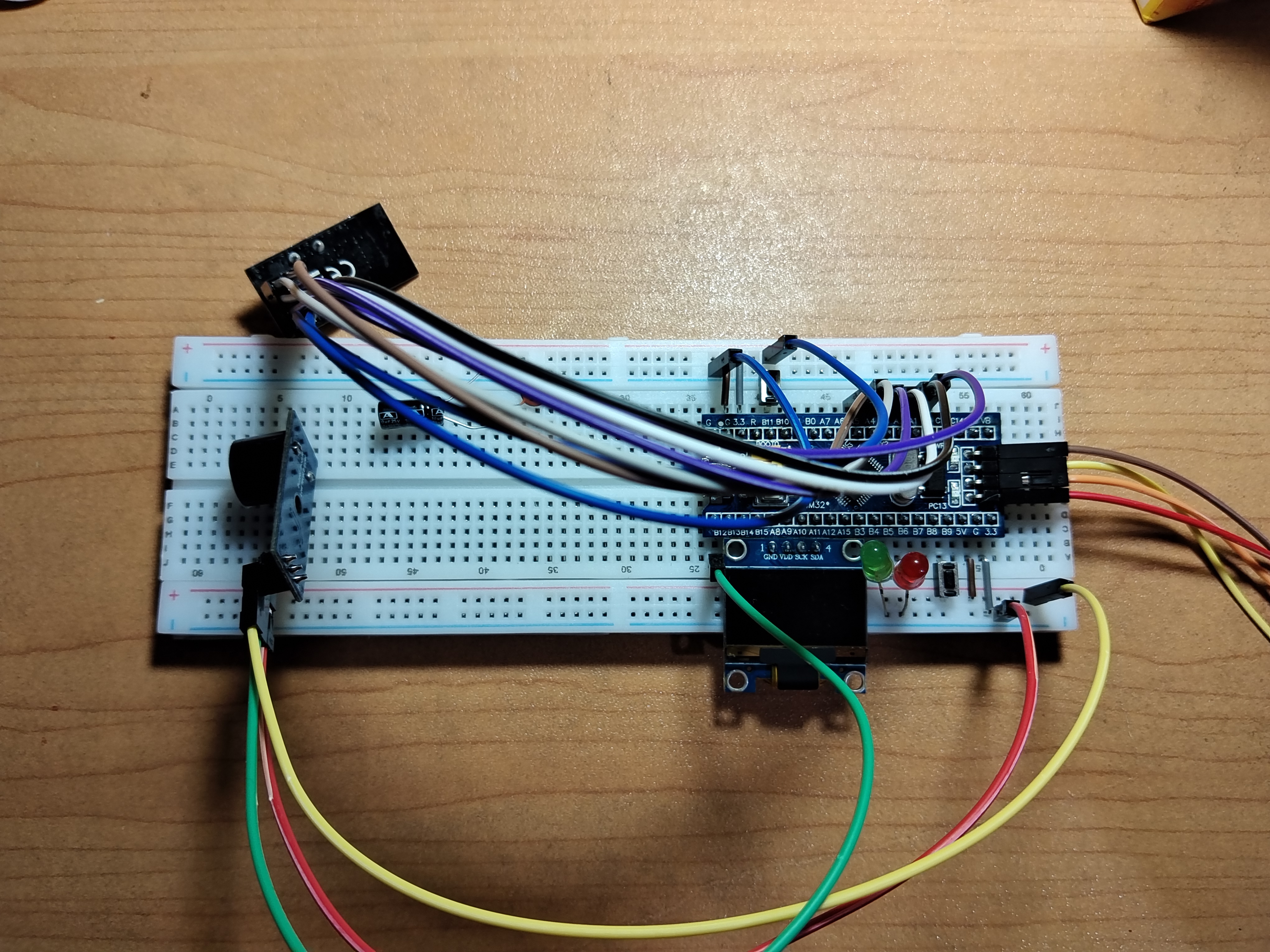

像这样的电路，电源怎样选择性价比高，功能既能稳定实现，续航时间也比较长

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 STM32F103C8T6 最小系统板和 nRF24L01 模块构建无线通信电路时，电源选择对系统的稳定性、功耗和续航时间至关重要。以下是从性价比、功能稳定性和续航能力三方面综合考虑的详细分析与建议。

---

一、电源选择的核心目标

• 稳定性：确保 MCU 和无线模块工作电压稳定。
• 低功耗：降低整体功耗以延长续航时间。
• 性价比高：避免使用过于昂贵的电源方案。
• 兼容性：确保电源模块与 STM32 和 nRF24L01 的电气特性匹配。

---

二、推荐电源方案（按优先级排序）

1. 锂电池 + 降压模块（如 AMS1117 或 DC-DC）

✅ 优点：

• 续航时间长：锂电池容量大（如 3.7V 1000mAh），适合电池供电设备。
• 稳定性好：通过稳压芯片可提供稳定的 3.3V/5V 电压。
• 成本适中：适用于大多数嵌入式项目。

❌ 缺点：

• 需要设计稳压电路，增加 PCB 面积。
• 电池更换需考虑封装方式。

✅ 推荐组合：

• 锂电池：3.7V 1000mAh（如 CR2032 或小型锂电）
• 稳压芯片：AMS1117-3.3 或 LM1117-3.3
• 滤波电容：输入输出端各加 10μF 电解电容 + 0.1μF 陶瓷电容

示例电路图（简化）：

锂电池（3.7V） --> [AMS1117-3.3] --> 3.3V 输出
                        |
                     3.3V 电源
                        |
            +----------------+----------------+
            |                |                |
        STM32F103C8T6   nRF24L01       外设

📌 注意事项：

• nRF24L01 工作电压为 1.9~3.6V，建议使用 3.3V 稳压后接入。
• 若使用 3.3V 供电，则无需额外升压，直接接至模块 VCC。

---

2. USB 供电 + 稳压模块（适合开发阶段）

✅ 优点：

• 方便调试：便于开发阶段使用 USB 供电。
• 无需电池：适合固定安装或桌面实验。

❌ 缺点：

• 续航能力差：不适用于移动设备。
• 依赖外部电源。

✅ 推荐组合：

• USB 5V 输入
• 稳压芯片：AMS1117-3.3 或 LM1117-3.3
• 滤波电容：同上

---

3. 开关电源模块（如 DC-DC 转换器）

✅ 优点：

• 效率高：相比线性稳压器，损耗更小。
• 适合高功率应用：如需要驱动多个外设。

❌ 缺点：

• 成本略高。
• 电路复杂度稍高。

✅ 推荐型号：

• TPS5430（3.3V 输出，输入 4.5~28V）
• LM2596（可调节输出，适合多种电压需求）

---

三、电源管理优化建议

1. 降低待机功耗

• 使用 STM32 的 低功耗模式（如 STOP 模式）来减少功耗。
• 在 nRF24L01 不工作时，关闭其电源或进入休眠模式。

2. 使用低功耗外围器件

• 选择低功耗 LED、传感器等外设。
• 避免使用高电流的电机、继电器等大功率设备。

3. 电源滤波与去耦

• 在电源入口处加入 10μF 电解电容 和 0.1μF 陶瓷电容，防止电压波动。
• 在 MCU 和 nRF24L01 的电源引脚附近加小电容（如 0.1μF）以稳定电压。

---

四、代码示例（电源控制部分）

如果你希望在程序中控制 nRF24L01 的电源，可以使用 GPIO 控制一个 MOSFET 或三极管来开关电源。

// 假设使用 PA0 控制 nRF24L01 的电源
#define NRF_PWR_PIN GPIO_PIN_0
#define NRF_PWR_PORT GPIOA

void NRF_PowerOn(void) {
    HAL_GPIO_WritePin(NRF_PWR_PORT, NRF_PWR_PIN, GPIO_PIN_SET); // 开启电源
}

void NRF_PowerOff(void) {
    HAL_GPIO_WritePin(NRF_PWR_PORT, NRF_PWR_PIN, GPIO_PIN_RESET); // 关闭电源
}

---

五、总结：推荐方案对比表

| 方案 | 优点 | 缺点 | 适用场景 | |------------------|-------------------------------|---------------------------|------------------------| | 锂电池 + 稳压模块 | 续航长、稳定性好 | 需要设计稳压电路 | 移动设备、物联网节点 | | USB 供电 + 稳压模块 | 调试方便、无需电池 | 无法脱离电源运行 | 开发阶段、桌面实验 | | 开关电源模块 | 效率高、适合多电压需求 | 成本较高、电路复杂 | 高功率、多模块系统 |

---

六、最终建议

推荐方案：锂电池 + AMS1117-3.3 稳压模块

• 性价比高：成本可控，适合大多数项目。
• 续航能力强：适合无线传感、远程控制等应用场景。
• 稳定性强：稳压芯片保障电压稳定，避免 MCU 和无线模块异常。

---

如有具体硬件布局或功耗要求，欢迎继续提问，我可以进一步优化电源方案。
