遇到了s t m 32烧录问题

Question

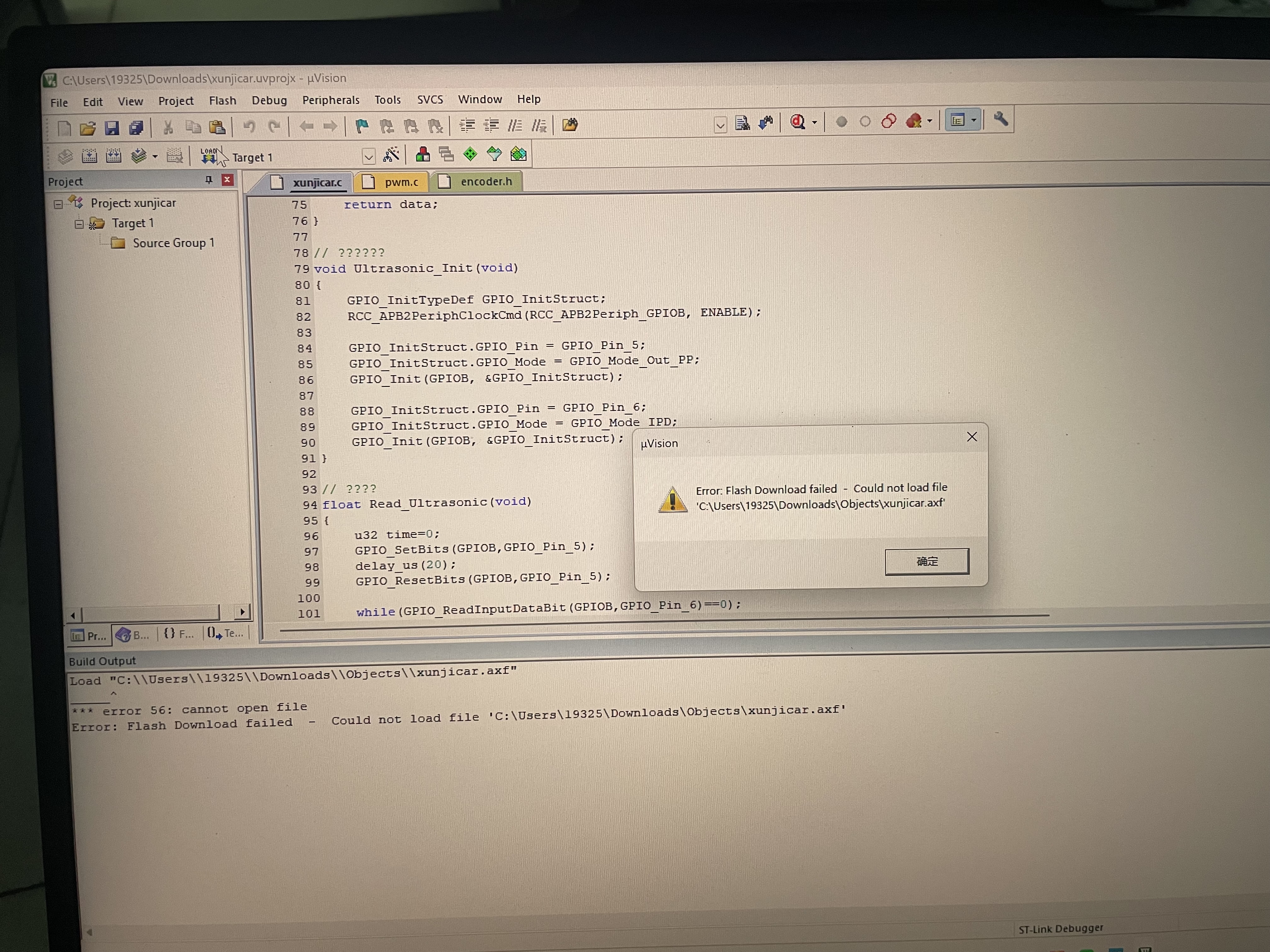

这是出啥问题了，我下载keil5的时候下了好半天，好不容易下好了，结果烧录一直出问题，到底有什么问题了，我真没办法了

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到在使用 STM32 时遇到 烧录问题，并且下载 Keil5 花费了很多时间，但烧录依然失败。这可能涉及多个方面的问题，包括但不限于：

• 硬件连接问题
• 软件配置错误
• 驱动问题
• Boot模式设置不正确
• Flash写保护

下面我将详细分析可能的原因，并提供解决方案。

---

🛠️ 一、常见烧录失败原因及解决方案

1. 硬件连接问题

重点：检查ST-Link或J-Link调试器是否正常连接。

• 确保 USB线 连接正常（尝试更换USB线）。
• 检查 ST-Link/V2 或 J-Link 是否被系统识别（设备管理器中查看）。
• 确认 SWD/JTAG接口 的引脚是否正确连接（如SWCLK、SWDIO、GND等）。

建议：使用ST-Link Utility 或 J-Link Commander 工具测试连接是否正常。

---

2. Keil5 配置错误

重点：确保项目配置与芯片型号和调试器匹配。

• 在 Keil5 中，打开项目后，进入 Options for Target -> Debug。
• 选择正确的 Debug 模式：
  • 如果使用 ST-Link V2，选择 ST-Link Debugger。
  • 如果使用 J-Link，选择 J-Link Debugger。
• 确保 Target 设置为正确的 STM32 型号（如 STM32F103C8T6）。

---

3. 驱动问题

重点：安装 ST-Link 驱动或 J-Link 驱动。

• 下载并安装 ST-Link Driver（可从 ST官网 下载）。
• 如果使用 J-Link，安装 J-Link Driver 和 J-Link Software。
• 重启电脑后再次尝试烧录。

---

4. Boot Mode 设置不正确

重点：确认 STM32 的 Boot Mode 设置是否正确。

• STM32 有多种启动模式，通常通过 BOOT0/BOOT1 引脚决定。
• 正常烧录时应设置为 System Memory Boot 或 User Flash Boot。
• 如果使用 ST-Link，一般不需要更改 Boot Mode，但如果使用 ISP 方式，则需要设置为 System Memory Boot。

---

5. Flash 写保护

重点：检查 Flash 是否被写保护。

• 在 Keil5 中，点击 Project -> Options for Target -> Flash Download。
• 确保 Download to Flash 被勾选。
• 检查是否启用了 Read Out Protection (ROP)，如果启用，可能会导致无法烧录。

---

✅ 二、推荐的烧录流程（以 Keil5 + ST-Link 为例）

1. 连接硬件：

   • 将 STM32 开发板通过 USB 连接到电脑。
   • 使用 ST-Link V2 或 J-Link 接口连接到开发板的 SWD 接口。

2. 打开 Keil5 并加载工程：

   • 打开你的 STM32 工程文件（.uvprojx）。
   • 确保项目配置正确（如芯片型号、调试器类型）。

3. 配置调试器：

   • 右键点击项目 -> Options for Target -> Debug。
   • 选择 ST-Link Debugger（或 J-Link Debugger）。
   • 点击 Settings，确认目标频率和地址。

4. 烧录程序：

   • 点击菜单栏中的 Flash Download 或使用快捷键 Ctrl+Shift+F。
   • 确保没有报错信息。

---

🧪 三、常用命令行工具辅助排查（可选）

如果你是高级用户，可以使用以下工具进行烧录和调试：

1. ST-Link Utility

• 安装后打开，连接设备，点击 Connect。
• 点击 Erase 清除 Flash。
• 点击 Program 加载 .hex 文件。

2. OpenOCD

openocd -f interface/stlink-v2.cfg -f target/stm32f1x.cfg

3. J-Link Commander

J-Link Commander
> connect
> loadfile your_file.hex
> r
> g

---

🔧 四、修改代码示例（如有需要）

如果你的代码中有以下内容，可能会影响烧录：

// 示例：在 main.c 中，如果设置了某些寄存器导致无法烧录
// 例如：设置 Flash 保护位
FLASH_Unlock();
FLASH_EraseSector(FLASH_Sector_0, FLASH_Pagesize_128);
FLASH_Lock();

✅ 建议：在烧录前暂时注释掉这些操作，避免意外写入 Flash。

---

✅ 五、总结

| 问题类型 | 解决方案 | |----------|----------| | 硬件连接 | 检查 USB 线和调试器连接 | | 软件配置 | 确保项目配置与芯片型号一致 | | 驱动问题 | 安装对应调试器驱动 | | Boot Mode | 检查 BOOT0/BOOT1 引脚设置 | | Flash 保护 | 禁用 ROP 或清除 Flash |

---

如果你能提供更多细节（如错误提示、使用的芯片型号、调试器型号），我可以进一步帮你定位问题。希望你能顺利烧录成功！🌟
