PLC单部六层电梯楼层计数出bug

Question

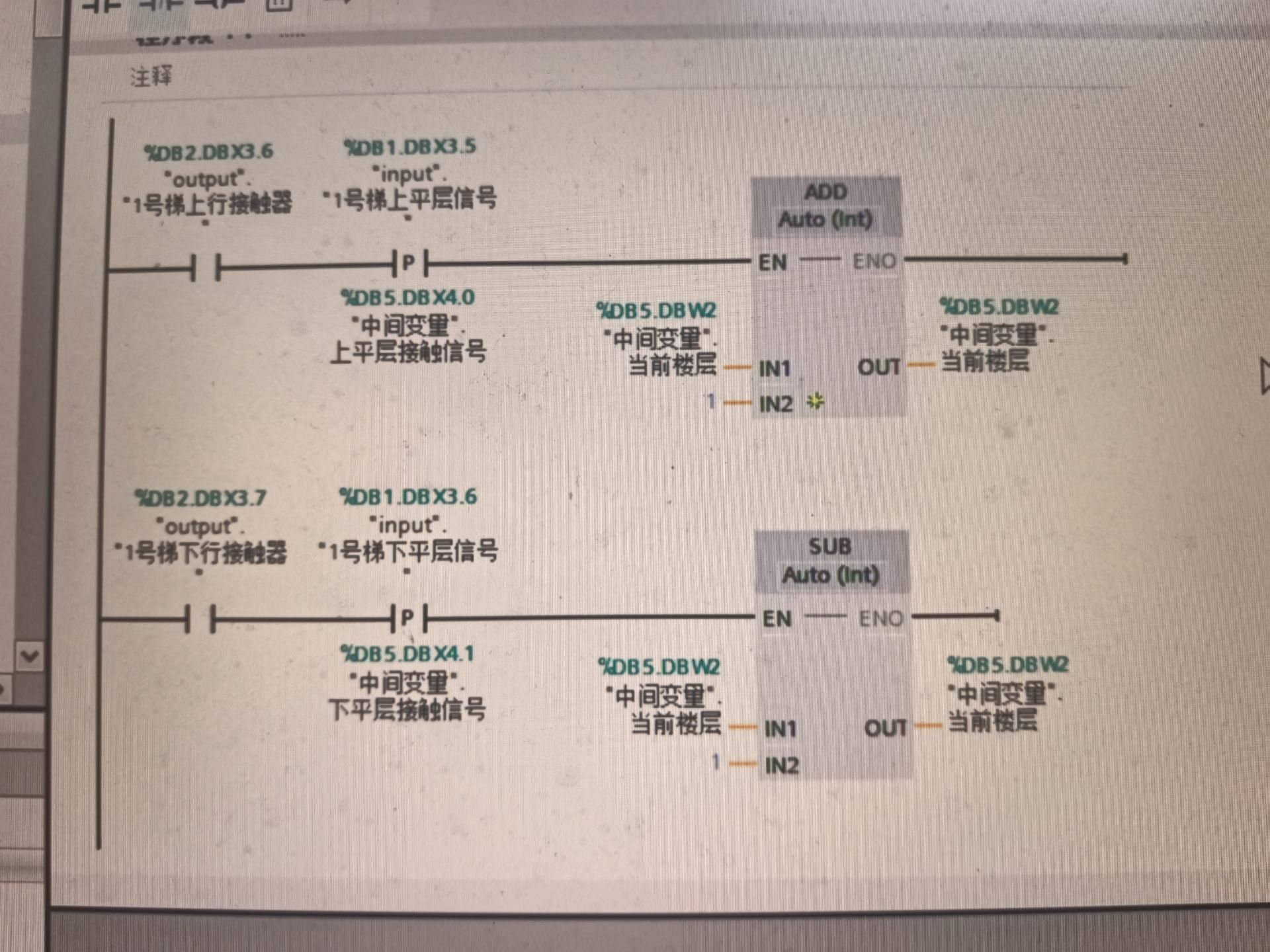

在仿真的时候楼层计数还是好好的，但是在设备上跑的时候。继电器触点接通，在监控里也看到有上升沿了，但是后面的楼层依旧没有变化

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

这是一个典型的PLC程序与实际硬件之间不一致的问题，尤其是在仿真环境中一切正常，但实际运行中出现异常。你提到“继电器触点接通，在监控里也看到有上升沿了，但是后面的楼层依旧没有变化”，这说明信号已经传到PLC，但程序逻辑未正确处理该信号。

---

问题分析

1. 可能原因

• 程序逻辑错误：虽然信号被检测到（如上升沿），但程序中没有正确处理这个信号。
• 计数器或寄存器未正确初始化。
• 输入/输出模块配置错误。
• 程序扫描周期或时序问题（如信号持续时间过短）。
• 程序中存在逻辑冲突或覆盖（如多个条件同时触发导致逻辑混乱）。
• 硬件连接问题（如接线错误、信号干扰等）。

---

解决方案

1. 检查信号是否真的被正确读取

• 在PLC的输入状态表中确认对应输入点的状态是否为ON。
• 检查输入模块的指示灯是否亮起，确认物理信号已到达PLC。

重点： 确认信号是否真正被PLC读取，而不是仅仅在监控中显示。

2. 检查程序中的上升沿检测逻辑

• 使用上升沿检测指令（如EU或FP）来捕获信号。
• 确保该指令只在信号首次变为ON时执行一次。

示例代码（以西门子S7-1200为例）：

// 假设输入点是 I0.0
IF I0.0 = TRUE THEN
    EU(I0.0, M10.0); // 上升沿检测
END_IF;

IF M10.0 = TRUE THEN
    // 执行楼层加一操作
    ADD(1, MW100, MW100);
END_IF;

重点： 如果没有使用上升沿检测，可能会因为信号持续而多次触发，造成逻辑错误。

3. 检查计数器或寄存器是否被正确更新

• 确保在程序中对楼层计数器（如MW100）进行正确的加减操作。
• 检查是否有其他程序段覆盖了该值。

4. 检查程序逻辑是否存在冲突

• 查看是否有多个条件同时触发同一变量，导致逻辑冲突。
• 使用调试工具（如PLC的在线监控、强制变量修改）逐步跟踪程序执行流程。

5. 检查硬件连接和信号稳定性

• 确认继电器触点与PLC输入点之间的连线正确无误。
• 检查是否有电磁干扰或其他外部因素影响信号质量。
• 使用示波器或万用表测量实际信号波形，确保其符合PLC输入要求。

6. 优化程序扫描周期

• 如果信号持续时间过短，可能导致PLC无法及时捕捉到信号。
• 可以尝试在程序中加入延时或锁存机制，确保信号被可靠处理。

---

总结

| 步骤 | 内容 | |------|------| | 1 | 检查输入信号是否被PLC正确读取 | | 2 | 确保使用上升沿检测指令（如EU） | | 3 | 验证计数器或寄存器是否被正确更新 | | 4 | 检查程序逻辑是否存在冲突或覆盖 | | 5 | 检查硬件连接和信号稳定性 | | 6 | 优化程序扫描周期或添加延时机制 |

---

建议修改后的代码示例（基于西门子S7-1200）

// 定义输入点和中间变量
VAR
    InputSignal: BOOL := FALSE; // 输入信号
    EdgeDetect: BOOL := FALSE;  // 上升沿检测标志
    FloorCounter: INT := 0;     // 楼层计数器
END_VAR

// 上升沿检测
InputSignal := I0.0; // 假设I0.0是你的输入点
EdgeDetect := EU(InputSignal);

// 检测到上升沿后更新楼层计数器
IF EdgeDetect THEN
    FloorCounter := FloorCounter + 1;
END_IF;

// 输出楼层计数器到输出点（可选）
Q0.0 := FloorCounter MOD 10; // 假设Q0.0用于显示楼层

重点： 通过上升沿检测和计数器更新，可以有效避免重复触发问题。

---

如果你能提供具体的PLC型号、编程语言（如LAD、FBD、STL、SCL等）以及相关程序片段，我可以进一步帮你定位问题。
