晚上好🌙🌙🌙
本答案参考通义千问

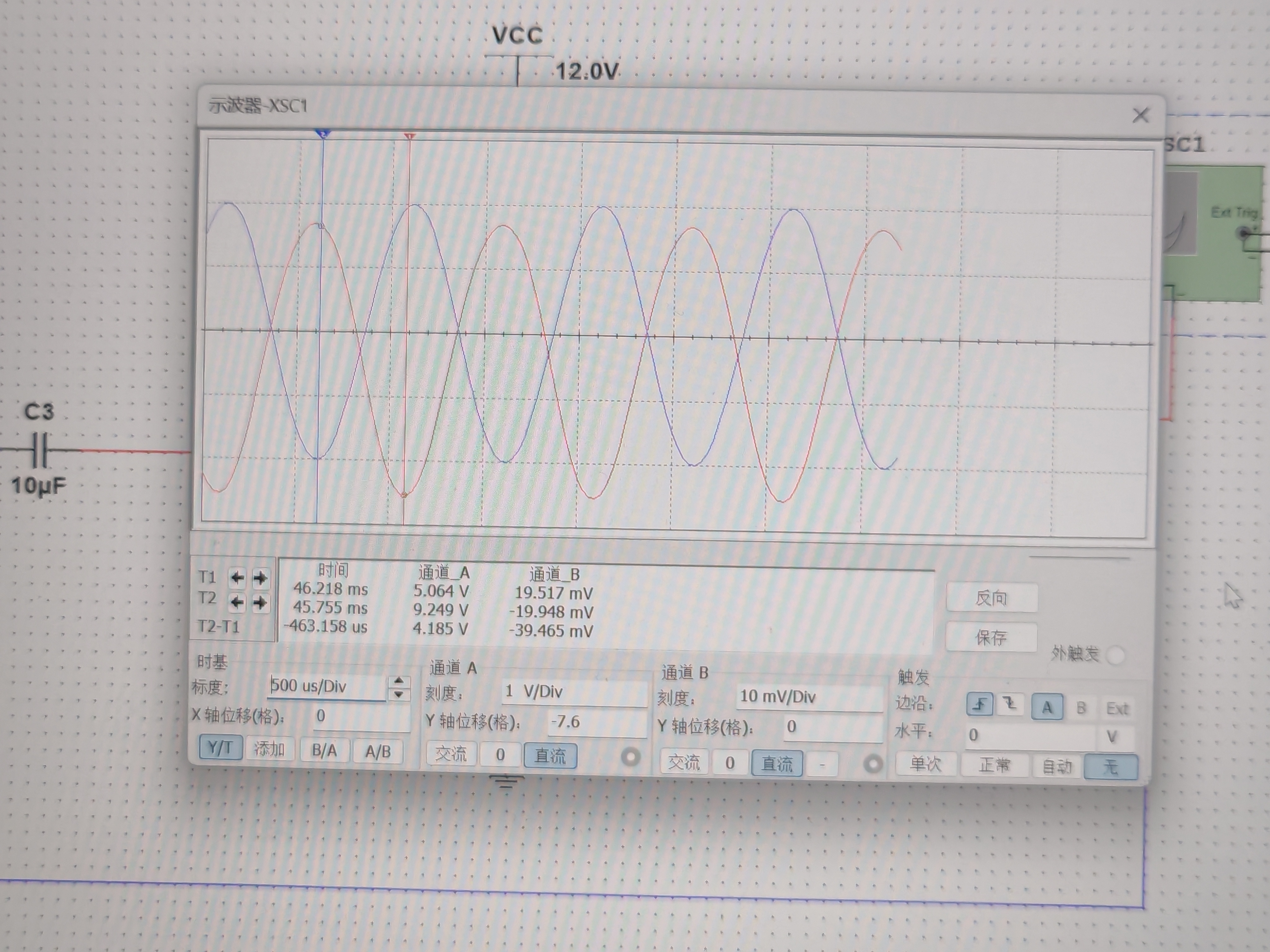

你提到仿真结果与理论值不符,理论增益是154,但仿真结果只有100,并且已经检查过很多地方却找不到问题。这可能涉及到电路设计、参数设置、模型选择等多个方面的问题。下面我将从关键点分析和解决方案两个部分进行详细说明。
一、可能原因分析
1. 三极管模型是否正确?
- 你提到β=100,rbb'=200Ω,这些参数是否被正确地应用在仿真中?
- 如果使用的是默认的三极管模型(如2N3904),其β可能不是100,而是更高或更低。
- 建议: 检查仿真中的三极管模型是否自定义了β和rbb'。
2. 交流小信号模型是否准确?
- 理论计算时是否考虑了所有影响增益的因素?
- 例如:
- 输入电阻对增益的影响
- 输出电阻对负载的影响
- 基极电阻(Rbb')对输入阻抗的影响

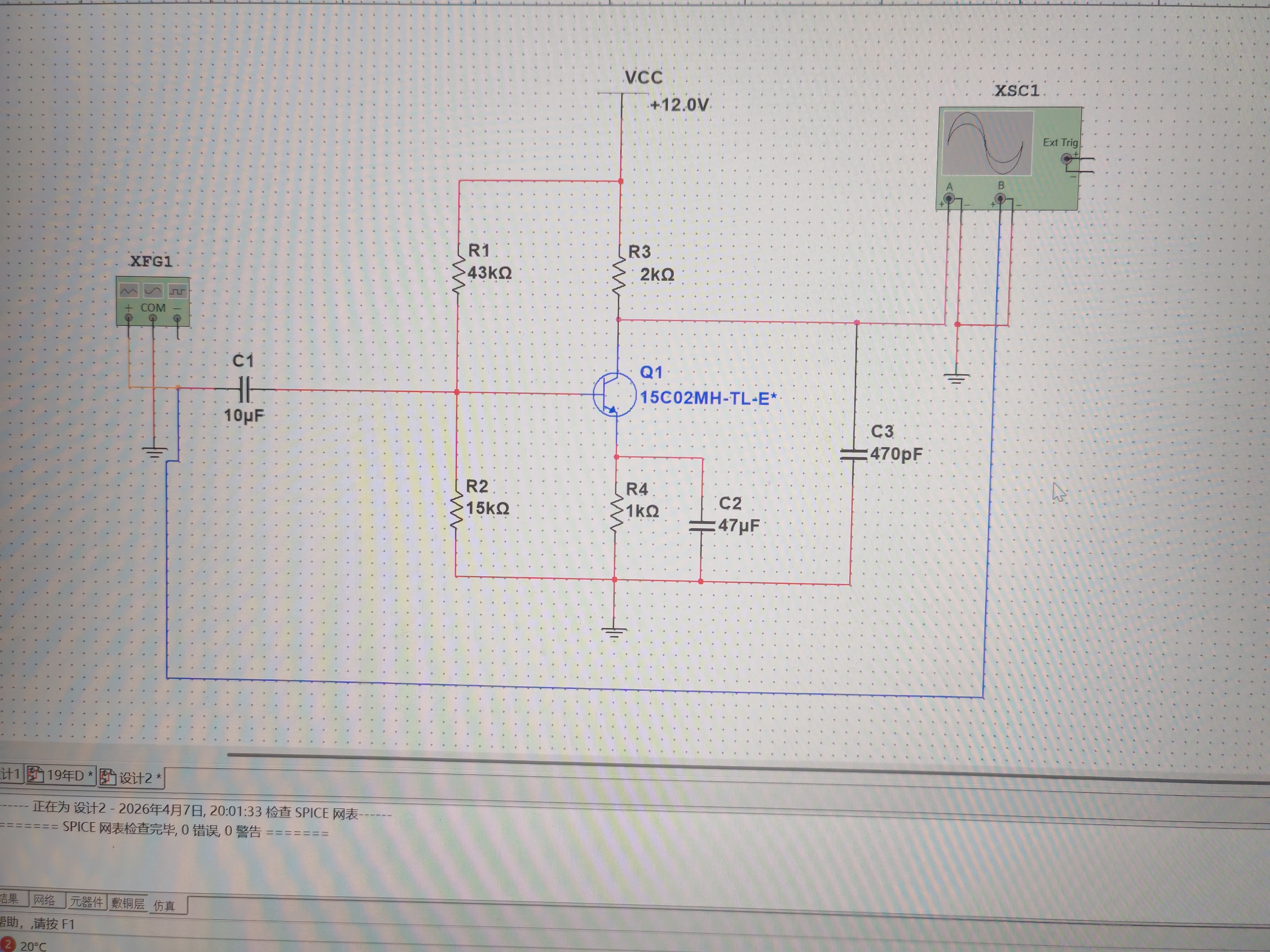

3. 电路结构是否匹配理论模型?
- 例如,是否是共射放大器?是否有旁路电容、耦合电容等?
- 仿真中是否忽略了某些元件(如电容短路、开路等)?
4. 工作点(Q点)是否合理?
- 如果三极管没有工作在放大区,会导致增益下降甚至失真。
- 建议: 检查静态工作点(Vce、Ic等)是否正常。
5. 仿真设置是否合理?
- 是否使用了正确的仿真类型(AC分析、瞬态分析等)?
- 是否设置了合适的频率范围?
- 是否有干扰信号或噪声影响?
二、解决方案步骤
1. 确认三极管模型参数
- 在仿真软件中(如Multisim、LTspice、PSPICE等)检查所用三极管的模型参数。
- 如果使用的是默认模型,尝试手动修改β和rbb'。
示例代码(LTspice):
.model Q1 NPN(Bf=100, Vaf=100, Is=1e-14, Rb=200)
这里Bf是β,Rb是rbb'。

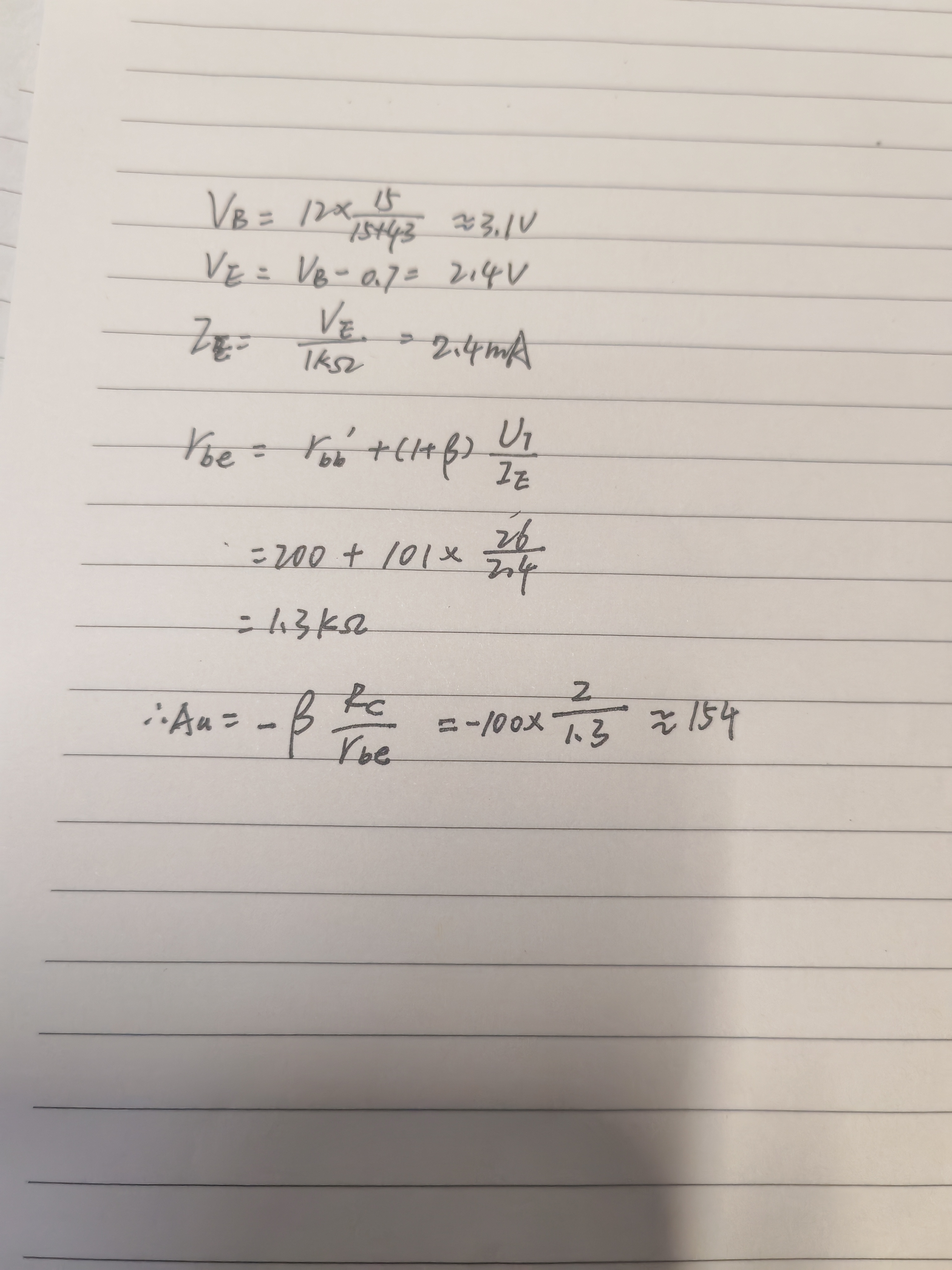

2. 重新计算理论增益
- 使用小信号模型重新推导增益公式。
- 例如,对于共射放大器,增益公式为:
$$
A_v = -g_m \cdot (R_C || R_L) \cdot \frac{r_{\pi}}{r_{\pi} + R_B}
$$
其中:
- $ g_m = \frac{I_C}{V_T} $
- $ r_{\pi} = \frac{\beta}{g_m} $
注意: 如果有旁路电容,需考虑输入输出阻抗的变化。
3. 检查电路连接
- 确保所有元件连接正确,特别是:
- 集电极电阻(Rc)
- 发射极电阻(Re)
- 基极偏置电阻(Rb)
- 旁路电容和耦合电容
4. 验证静态工作点
- 用直流分析(DC operating point)查看:
- Vce 是否在 0.5~0.8V 范围内?
- Ic 是否接近预期值?
- 如果工作点异常,可能导致增益下降。
5. 调整仿真设置
- 在AC分析中,确保频率范围覆盖目标频率。
- 如果是瞬态分析,确保波形无失真。
- 可以尝试添加一个信号源,并观察输出波形是否与理论一致。
三、总结与重点提示
重点部分:
- 三极管模型参数是否正确?(β=100,rbb'=200Ω)
- 理论增益计算是否考虑了所有因素?
- 静态工作点是否合理?
- 仿真设置是否匹配实际电路?
建议步骤:
- 检查并修正三极管模型参数。
- 重新推导理论增益公式。
- 检查电路连接和元件参数。
- 验证静态工作点。
- 调整仿真设置并重新运行。
如果你能提供具体的电路图或仿真截图,我可以进一步帮你定位问题!希望你能尽快找到问题所在 😊
