rfid标签信号星座图

Question

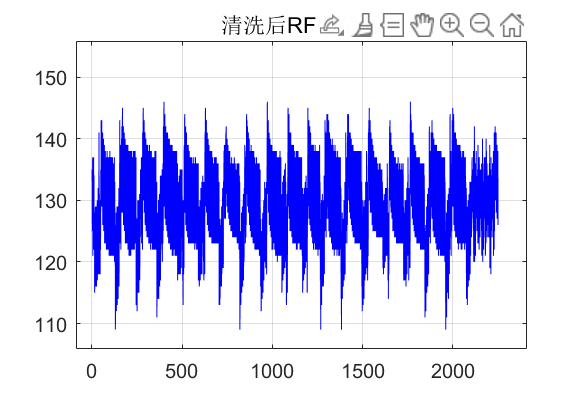

目前通过读卡器读取静止RFID标签信息然后通过示波器读取实数波形数据，想要画出RFID标签星座图，但是使用希尔伯特变化得到的结果是一个圆，目标图形是分散的几个簇，目前还尝试了下变频的方式，但是也没有成功。实数信号图如下图所示

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的问题是关于如何从RFID标签的实数信号中提取出星座图（Constellation Diagram）。通常，星座图用于表示调制信号在复平面上的分布情况，如QPSK、QAM等调制方式。然而，RFID标签的信号可能不是标准的调制信号，因此直接应用星座图分析可能需要一些调整。

根据你的描述，你尝试了以下两种方法：

1. 希尔伯特变换：将实数信号转换为解析信号，得到一个复数信号。
2. 下变频：将信号下变频到基带后进行处理。

但结果并不理想，得到了一个“圆”，而你期望的是“分散的几个簇”。这表明当前的信号处理方式可能没有正确地提取出RFID标签的调制信息或特征。

---

一、问题分析

1. RFID标签信号特点

RFID标签通常使用**调幅（AM）或调相（PM）**方式传输数据，例如：

• ISO/IEC 14443 Type A：采用100% ASK（幅度键控）
• ISO/IEC 15693：使用FSK（频移键控）

这些信号通常是实数信号，而不是像通信系统中的复数调制信号。因此，它们的星座图可能不具有典型的“点”结构，而是呈现为波形、脉冲或振幅变化。

2. 希尔伯特变换的局限性

希尔伯特变换可以将实数信号转换为复数信号，但这只是构造了一个解析信号（analytic signal），并不能反映真实的调制特性。如果原始信号本身是非正弦波形（如方波、脉冲等），那么经过希尔伯特变换后的“星座图”可能是一个圆，因为它只反映了信号的瞬时频率和幅度，而非实际的调制状态。

3. 下变频的挑战

下变频通常用于将高频信号搬移到基带，以便于进一步处理。但如果信号本身是非正弦波，或者未经过正确的滤波和采样，下变频后的信号可能包含大量噪声或失真，导致无法清晰地看到星座图的“簇”。

---

二、解决方案

为了更准确地绘制RFID标签的“星座图”，你可以尝试以下步骤：

1. 确认信号类型与调制方式

• 确认你读取的RFID标签是哪种类型（如Type A、Type B、Type C等）。
• 确定其使用的调制方式（如ASK、FSK、PSK等）。

重点提示：不同类型的RFID标签使用不同的调制方式，星座图的形式也会不同。

2. 对信号进行预处理

• 去噪：使用低通滤波器去除高频噪声。
• 采样率检查：确保采样率足够高，以避免混叠。
• 同步信号：识别并提取RFID标签的载波信号或数据帧起始点，以便对齐信号。

3. 使用正确的解调方式

根据调制方式选择合适的解调算法：

• ASK（幅度键控）：可以直接通过检测信号的幅度来判断数据。
• FSK（频移键控）：可以通过傅里叶变换或频率检测算法提取频率变化。
• PSK（相移键控）：需要先进行载波恢复，再提取相位信息。

重点提示：星座图适用于复数调制信号，对于RFID标签的实数信号，建议直接分析其幅度、频率或相位的变化。

4. 尝试使用频域分析代替星座图

如果你的目标是观察信号的调制特性，可以考虑：

• 傅里叶变换（FFT）：观察信号的频谱，识别载波和数据特征。
• 短时傅里叶变换（STFT）：观察信号的时频特性。
• 小波变换：适合分析非平稳信号。

5. 使用自定义“星座图”

即使RFID标签不是标准调制信号，你也可以设计自己的“星座图”：

• 按照数据比特将信号分成多个类别。
• 对每个类别的信号进行平均或统计，形成“簇”。

---

三、示例代码（Python）

下面是一个简单的示例代码，展示如何对RFID标签的实数信号进行预处理，并绘制“自定义星座图”：

import numpy as np
import matplotlib.pyplot as plt

# 假设你已经采集到了实数信号 data（假设为一维数组）
data = np.random.rand(1000) * 2 - 1  # 示例数据，替换为真实数据

# 1. 去噪（简单低通滤波）
from scipy.signal import butter, lfilter

def lowpass_filter(data, cutoff, fs, order=5):
    nyq = 0.5 * fs
    normal_cutoff = cutoff / nyq
    b = butter(order, normal_cutoff, btype='low', analog=False)
    return lfilter(b, 1, data)

filtered_data = lowpass_filter(data, cutoff=1000, fs=10000)  # 假设采样率为10kHz

# 2. 提取数据帧（假设每帧长度为100个样本）
frame_length = 100
frames = [filtered_data[i:i+frame_length] for i in range(0, len(filtered_data), frame_length)]

# 3. 自定义“星座图”：按数据比特分类
# 假设我们有1 bit数据，分为0和1
clusters = {'0': [], '1': []}

for frame in frames:
    # 简单的幅度判断
    avg_amp = np.mean(np.abs(frame))
    if avg_amp > 0.5:
        clusters['1'].append(avg_amp)
    else:
        clusters['0'].append(avg_amp)

# 4. 绘制“星座图”
plt.figure(figsize=(8, 6))
plt.scatter(clusters['0'], np.zeros(len(clusters['0'])), label='0', color='blue')
plt.scatter(clusters['1'], np.zeros(len(clusters['1'])), label='1', color='red')
plt.title('Custom Constellation Diagram for RFID Tag')
plt.xlabel('Amplitude')
plt.ylabel('Data Bit')
plt.legend()
plt.grid(True)
plt.show()

---

四、总结

| 步骤 | 内容 | |------|------| | 1 | 确认RFID标签的类型与调制方式 | | 2 | 对信号进行预处理（去噪、采样率检查） | | 3 | 根据调制方式选择正确的解调方法 | | 4 | 考虑使用频域分析代替传统星座图 | | 5 | 设计自定义“星座图”以适应RFID信号特点 |

重点提示：RFID标签的信号通常不是标准调制信号，传统的星座图可能不适用。建议结合具体调制方式和信号特征，设计适合的分析方法。
