ansys workbench acp报错如何解决

Question

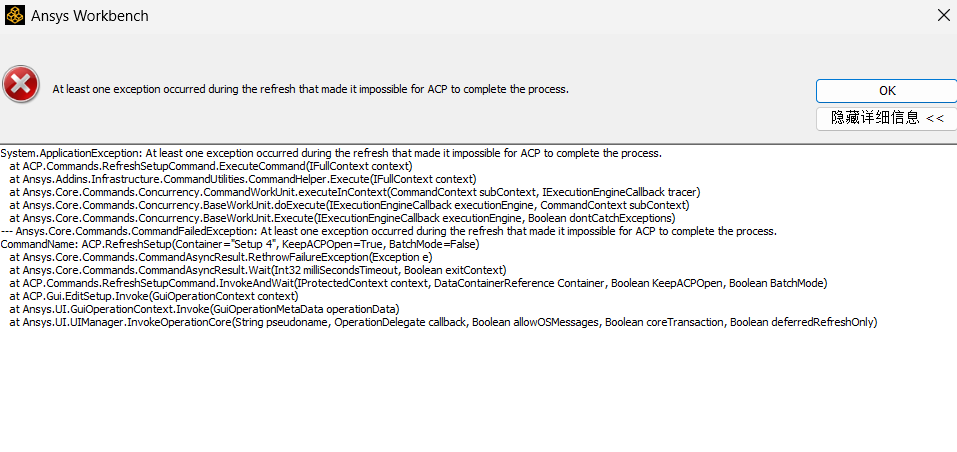

acp（pre）模型网格都没问题，就最后加载setup的时候一直会出现这个报错，求如何解决
版本：2022r1

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 问题关键点分析

用户遇到的核心问题是：Ansys Workbench 2022R1中ACP（Pre）模型网格无问题，但加载结构分析Setup时报错。关键需关注以下几点：
- 报错类型未明确（需先定位具体错误）
- ACP与结构分析模块（如Static Structural）的数据传递兼容性
- 网格同步、材料属性、层合板设置的匹配性
- 版本2022R1的已知兼容性问题

2. 解决方案（分步骤排查）

步骤1：定位具体报错信息（关键前提）

打开Workbench下方的Message窗口，点击报错条目查看详细描述，常见报错及对应排查方向：
| 常见报错示例 | 排查方向 |
|--------------|----------|
| “Material XXX not found in Structural Setup” | 材料缺失/未关联 |
| “Mesh mismatch between ACP and Structural Model” | 网格未同步/不匹配 |
| “Invalid layer definition (thickness=0/方向错误)” | 层合板设置无效 |
| “Boundary condition conflict” | 结构Setup边界条件冲突 |

步骤2：检查结构分析模块（如Static Structural）设置

确保结构分析Setup完整且无错误：
1. 材料分配：
右键结构分析→Edit，确认几何已分配基础材料（即使ACP覆盖，需存在基础材料）。
示例：分配Structural Steel到所有面。
2. 网格同步：
右键Mesh模块→Update，再右键Static Structural→Update，确保网格最新。
3. 边界条件验证：
检查是否有悬空约束、重复载荷（如两个固定约束在同一点）。

步骤3：检查ACP Pre与结构分析的关联

1. 流程正确性：
   确认项目流程为：Geometry → Mesh → Static Structural → ACP Pre（无错位）。
2. Setup关联：
   打开ACP Pre→Setup标签，确认Structural Setup已选择正确的结构分析模块。
3. 材料同步：
   检查ACP中定义的层材料（如UD、织物）是否在结构分析材料库中存在（或ACP自动导入）。

步骤4：检查层合板与网格设置

1. 网格类型验证：
   层合板需用壳单元（实体单元不兼容），确认Mesh模块中单元类型为Shell。
2. 层合板有效性：
   - 铺层厚度>0，方向（0°/90°等）无错误；
   - 层合板已正确分配给目标几何面（ACP Pre→Laminates→Assign）。
3. 网格质量：
   检查是否有小面（<0.1mm）、重叠网格，可通过Mesh→Quality工具验证。

步骤5：版本与临时文件修复

1. 更新补丁：
   Ansys 2022R1存在部分ACP兼容性bug，安装最新SP（如SP2）可解决已知问题。
2. 清理临时文件：
   关闭Workbench，删除项目文件夹中的临时文件（.lock/.db/.backup），重新打开项目。

3. 各方案优缺点对比

方案	优点	缺点
结构Setup检查	基础易操作，不影响模型	需逐一验证所有设置
网格同步	快速解决不匹配问题	需确认网格质量要求
材料属性修复	定位核心兼容性问题	需熟悉正交各向异性材料定义
版本补丁更新	解决已知bug	需管理员权限+下载时间
临时文件清理	操作简单，无风险	仅适用于部分临时错误

4. 总结

1. 优先定位报错：通过Message窗口明确错误类型，避免盲目排查；
2. 按流程排查：从结构Setup→网格同步→材料→层合板设置依次验证；
3. 版本适配：2022R1需确认补丁更新，避免已知bug；
4. 简化测试：若模型复杂，可先简化为单铺层/单面带测试，定位问题部分。

若仍报错，可将具体报错信息（含截图）补充后进一步分析。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
