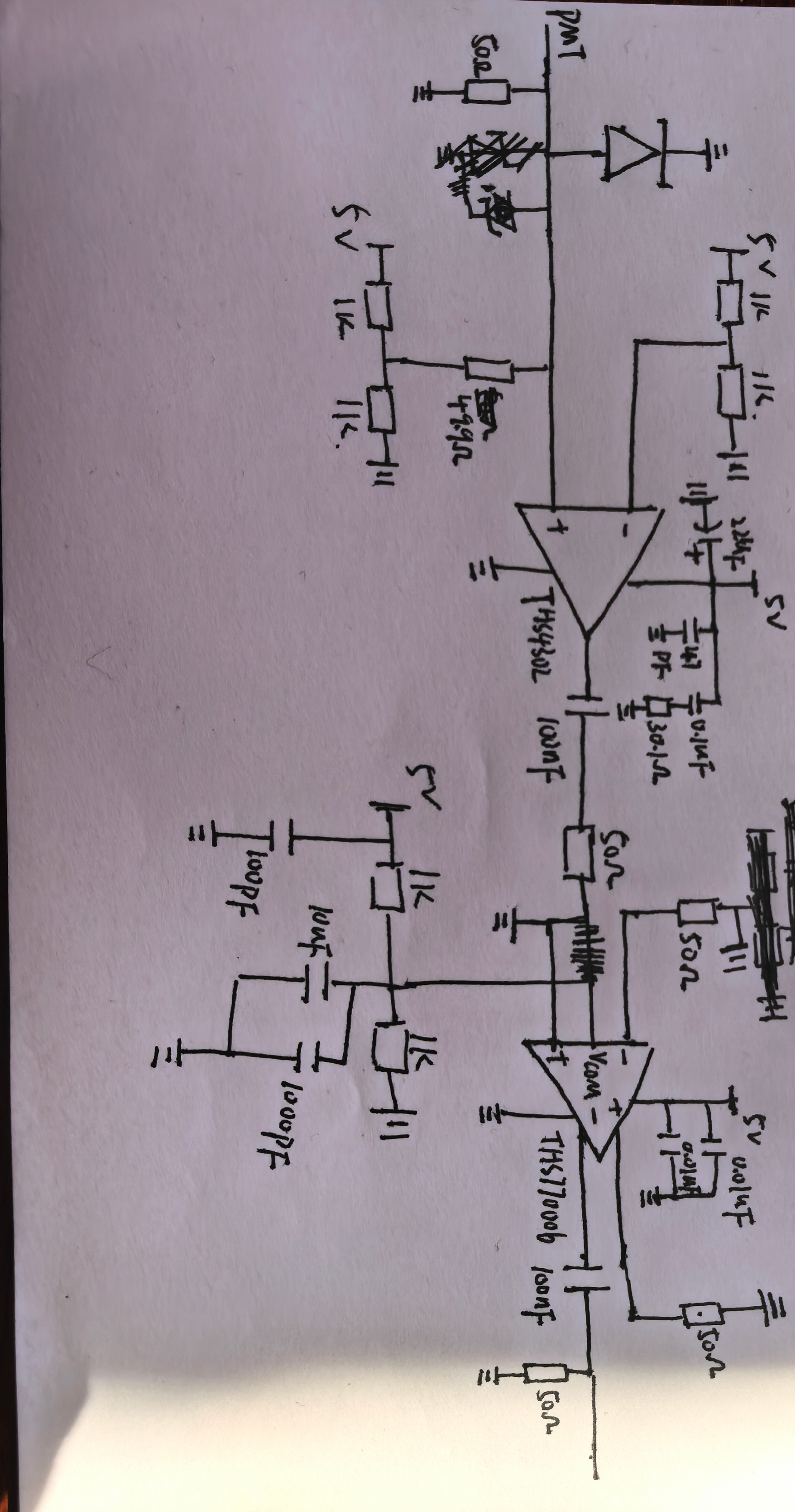

可以帮我看看这个设计可以实现反向放大10吗

Question

要求的是输入-5mv～-120mv，反向放大10倍，输出50mv～1.2v。

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

当然可以！你提到的需求是：输入电压范围为 -5mV 到 -120mV，需要反向放大 10 倍，输出电压范围为 50mV 到 1.2V。我们来一步步分析这个设计是否可行，并提供一个具体的实现方案。

---

✅ 一、需求分析

1. 输入信号

• 范围：-5mV 到 -120mV（负值）
• 说明：这是一个负的差分信号，且幅度较小。

2. 放大要求

• 放大倍数：10 倍
• 反向放大：即输入为负，输出也为正（例如：-10mV → +100mV）

3. 输出要求

• 范围：50mV 到 1.2V
• 说明：放大后输出应为正电压，符合 ADC 或其他处理模块的输入要求。

---

✅ 二、可行性分析

1. 放大电路类型选择

• 反向放大：使用 运算放大器（Op-Amp） 构建反相放大器电路。

• 增益公式： $$ V_{out} = -G \cdot V_{in} $$ 其中，$ G = \frac{R_f}{R_i} $

• 如果你希望 输入为负时输出为正，则需将 输入信号反相，即使用反相放大器结构。

---

✅ 三、设计方案（详细步骤）

1. 选择合适的运放

• 需要满足以下条件：
  • 高输入阻抗（避免对信号源造成负载）
  • 低偏移电压（保证小信号精度）
  • 足够的带宽（如果信号频率较高）
  • 电源电压足够（比如 ±5V 或 ±12V）

✅ 推荐型号：LMC6482（低噪声、轨到轨输出、适合小信号应用）

---

2. 设计反相放大电路

电路原理图（简略）：

Vin (输入)
   |
   R1 (1kΩ)
   |
   +---+----> Vout (输出)
   |   |
   |   Rf (10kΩ)
   |   |
   GND

• R1 = 1kΩ
• Rf = 10kΩ
• 增益 G = Rf / R1 = 10

---

3. 计算输出范围

• 输入最小值：-120mV
  $$ V_{out} = -10 \times (-120mV) = 1.2V $$

• 输入最大值：-5mV
  $$ V_{out} = -10 \times (-5mV) = 50mV $$

✅ 结果完全符合要求！

---

✅ 四、注意事项

1. 输入信号必须为负

• 如果你的输入信号是正的，那么放大后的输出也会是负的，不符合要求。
• 可以通过一个电平转换电路或加法器将信号调整为负值。

2. 供电电压

• 运放需要足够的电源电压才能输出 1.2V 的正电压。
• 常见选择：±5V 或 ±12V

3. 信号调理

• 如果信号源内阻较高，建议在运放前加一个缓冲器（如电压跟随器）以提高输入阻抗。

---

✅ 五、代码示例（可选，用于仿真）

如果你使用 SPICE 进行仿真，下面是一个简单的电路描述：

* 反相放大器电路
V1 1 0 DC 0 AC 1
R1 1 2 1k
Rf 2 3 10k
X1 2 0 3 LMC6482
Vcc 4 0 DC 12
Vee 5 0 DC -12
.model LMC6482 OPAMP (VCC=12 VEE=-12)
.end

---

✅ 六、总结

| 项目 | 内容 | |------|------| | 放大器类型 | 反相放大器 | | 增益 | 10 倍 | | 输入范围 | -5mV ~ -120mV | | 输出范围 | 50mV ~ 1.2V | | 推荐运放 | LMC6482 | | 是否可行 | ✅ 完全可行 |

---

✅ 七、推荐方案（最终）

✅ 推荐电路配置如下：

• 运放型号：LMC6482
• R1 = 1kΩ
• Rf = 10kΩ
• 供电电压：±12V
• 输入信号：确保为负值

---

如果你有具体的应用场景（如频率、温度、噪声等），我可以进一步优化电路设计。欢迎继续提问！
