ncode FEinput报错

Question

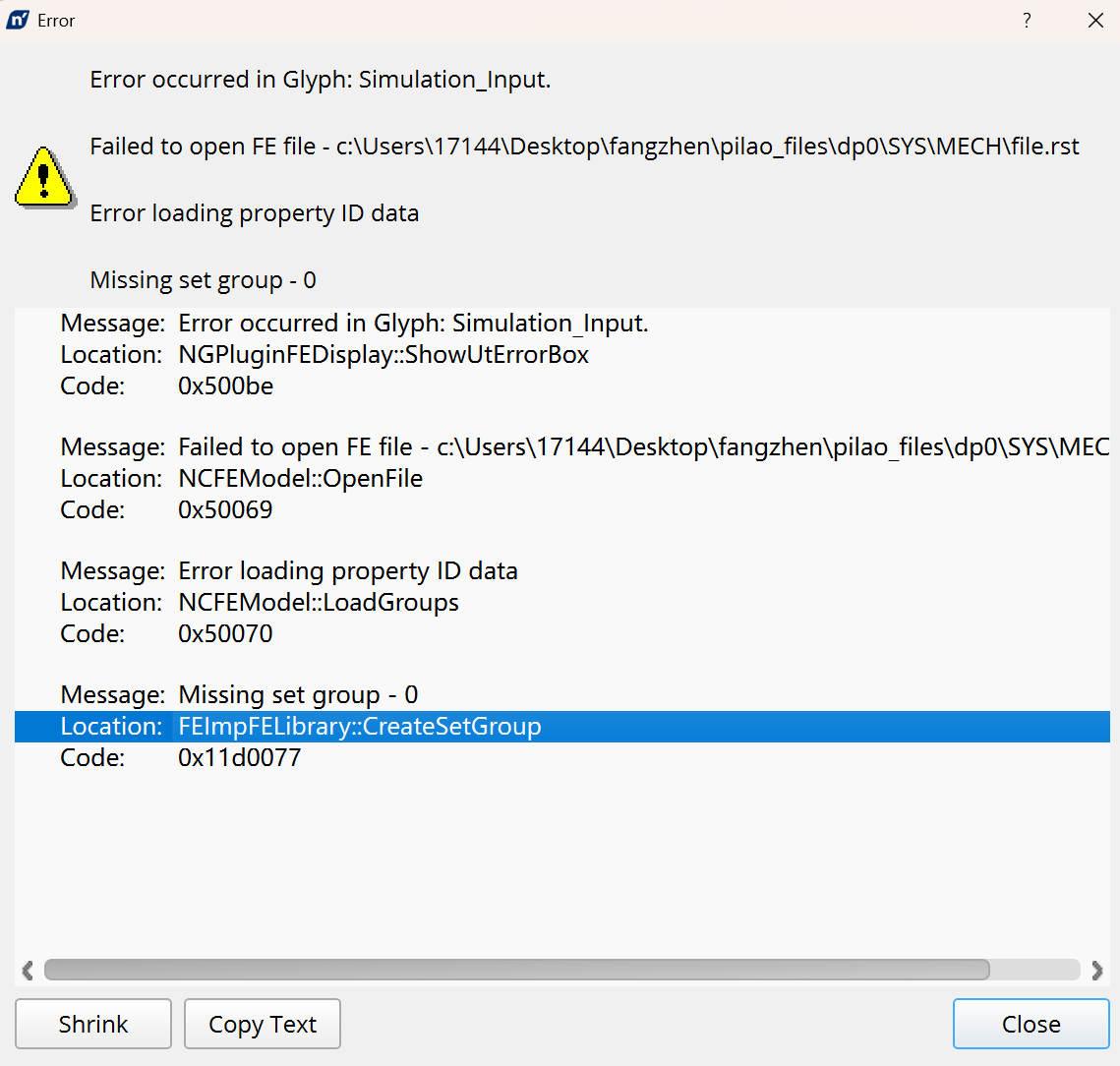

在联合ncode和ansys workbeach进行疲劳寿命分析时，workbeach正常算出了静态结构数据，可是他俩连接之后，有限元结果传输失败，这个报错有啥解决方案没？

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 nCode 与 ANSYS Workbench 进行疲劳寿命分析时，若出现 “有限元结果传输失败” 的错误，通常是因为 nCode 无法正确读取 ANSYS 的静态结构数据（如应力、应变等）。这可能是由于文件格式、路径设置、材料属性或单元类型不兼容等问题导致。

---

✅ 重点问题分析：

1. 文件格式不匹配
   nCode 需要特定的 ANSYS 输出文件格式（例如 .rst 或 .db 文件），如果输出格式不对，nCode 将无法识别。

2. 路径设置错误
   nCode 可能没有正确指向 ANSYS 的结果文件路径，或者路径中包含特殊字符、空格等。

3. 材料属性未正确传递
   如果 ANSYS 中定义了复合材料或非线性材料，而 nCode 不支持这些材料类型，也可能导致传输失败。

4. 单元类型不兼容
   某些单元类型（如高阶单元）可能无法被 nCode 正确解析。

5. nCode 版本与 ANSYS 版本不兼容
   不同版本之间可能存在接口问题，建议使用相同或兼容的版本组合。

---

🔧 解决方案步骤如下：

1. 确保 ANSYS 输出正确的结果文件

   • 在 ANSYS Workbench 中，检查是否已经生成了 .rst 或 .db 文件。
   • 确保在 Solution 模块中启用了 Stress/Strain Output，并保存为 Full 格式。

2. 配置 nCode 的 ANSYS 接口路径

   • 打开 nCode，进入 Preferences > ANSYS Settings。
   • 设置正确的 ANSYS Executable Path 和 Results File Path。
   • 确保路径中不含空格或特殊字符，推荐使用英文路径。

3. 检查 ANSYS 材料属性和单元类型

   • 确认 ANSYS 中使用的材料是 nCode 支持的类型（如线弹性、各向同性等）。
   • 如果使用了高级材料模型（如复合材料、非线性材料等），尝试简化材料属性或转换为标准材料。

4. 导出 ANSYS 结果为 nCode 兼容格式

   • 在 ANSYS 中，可以将结果导出为 *.csv 或 *.txt 文件，然后通过 nCode 的 Import Data 功能导入。
   • 示例代码（ANSYS APDL）：

     /POST1
     SET,1
     *VWRITE,UX,UY,UZ,SEQV
     (REAL(1),REAL(2),REAL(3),REAL(4))
     *ENDVWRITE


     该代码可将位移和应力数据写入文本文件，供 nCode 使用。

5. 更新 nCode 和 ANSYS 版本

   • 确保 nCode 和 ANSYS 使用的是兼容版本。
   • 可以参考 nCode 官方文档中的 Compatibility Matrix。

6. 使用 nCode 的 “Direct Import” 功能

   • 在 nCode 中，选择 File > Import > ANSYS Result File。
   • 选择正确的 .rst 或 .db 文件，确保路径正确。

7. 检查 ANSYS 的结果文件是否损坏

   • 重新运行 ANSYS 分析，确保结果文件完整无误。
   • 若文件损坏，尝试重新生成。

---

🧪 示例：修改后的 ANSYS APDL 代码片段（用于输出 nCode 兼容数据）

! 导出位移和应力到 CSV 文件
*CFOPEN,results.csv,write
*VWRITE,'Node','UX','UY','UZ','SEQV'
(10A10,10A10,10A10,10A10,10A10)
*DO,i,1,NNODE
  *GET,UX,NODE,i,UX
  *GET,UY,NODE,i,UY
  *GET,UZ,NODE,i,UZ
  *GET,SEQV,NODE,i,SEQV
  *VWRITE,i,UX,UY,UZ,SEQV
  (I10,F10.4,F10.4,F10.4,F10.4)
*ENDDO
*CFCLOS

注意： 上述代码需在 ANSYS APDL 中运行，并确保输出路径正确。

---

✅ 总结：

• 确保 ANSYS 输出格式正确；
• 检查 nCode 路径设置；
• 简化材料和单元类型；
• 使用 nCode 的直接导入功能或手动导出数据；
• 更新软件版本以确保兼容性。

如果你能提供具体的报错信息（如错误编号或提示内容），我可以进一步定位问题。
