STM32F103C8T6 点亮LED过程遇到的奇葩问题

Question

STM32F103C8T6 点亮LED过程遇到的奇葩问题

• 问题描述：

在使用STM32F103C8T6最小开发板中使用一套代码产生不同的结果。

• 问题排除：

  1. LED为板载灯非外接灯，所以不存在外接接触不良问题。
  2. 两套代码均可烧录成功，只是结果出问题，keil的配置也是相同，所以配置问题的原因并不大。
  3. 代码的本意为LED闪烁，一套代码正常闪烁，一套为常亮，所以硬件问题基本排除。
  4. 除了标准库函数外另有delay自定义延时库，但两个项目中使用的是同一个库文件，所以自定义库的问题基本排除。
  5. 项目路径均为英文路径，路径中文问题基本排除。

• 代码结构及运行环境

两个项目分别在不同的路径，但标准库的来源不同，正常运行的标准库来源是 B站up 铁头山羊 的模板代码，在模板基础上在main.c中添加亮灯代码，编译烧录正常运行，正常闪烁。

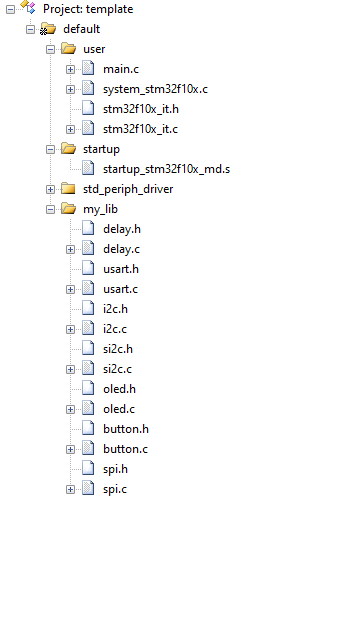

目录结构如图：

非正常运行的标准库来源ST官网下载的STM32F10x_StdPeriph_Lib_V3.6.0，新建项目后拷贝固件库到项目的目录下使用。

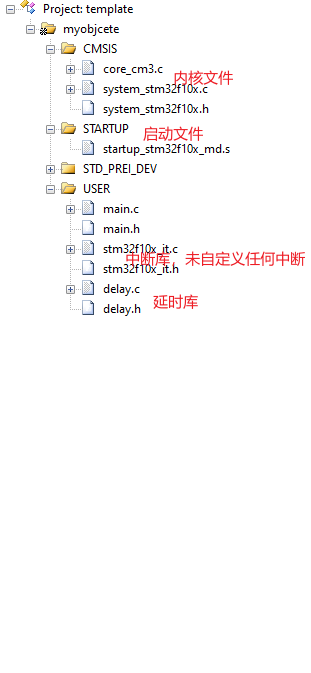

目录结构如图：

• main.c代码展示

// main.c
# include "stm32f10x.h"
# include "delay.h"


int main(void)
{
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD; # 此处的开漏模式尝试改过GPIO_Mode_Out_PP 并无效果


  GPIO_Init(GPIOC,&GPIO_InitStruct);



    while(1)
    {

    GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
    Delay(1000);
    GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
    Delay(1000);

    }
}

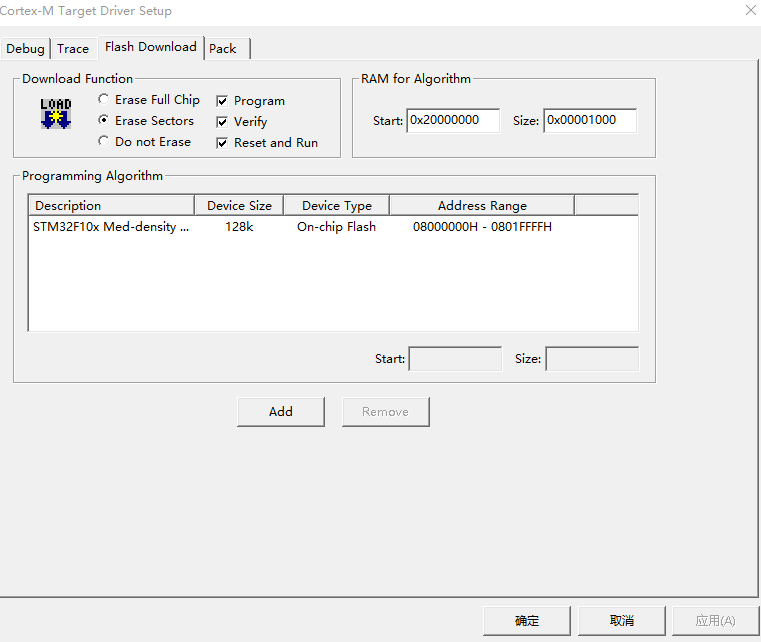

• 关键配置图

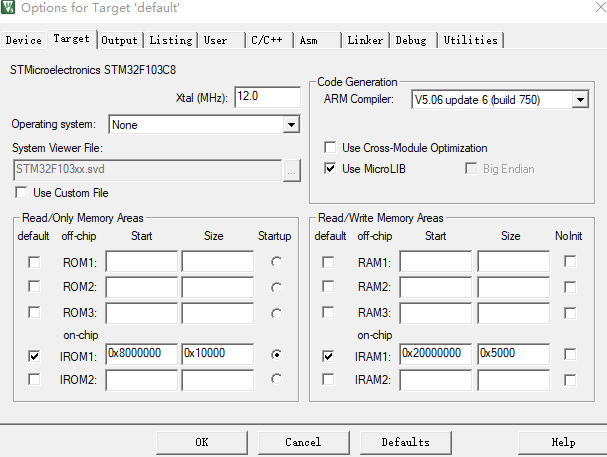

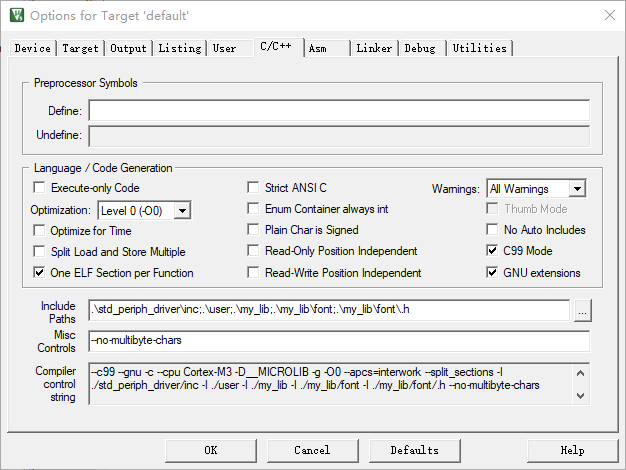

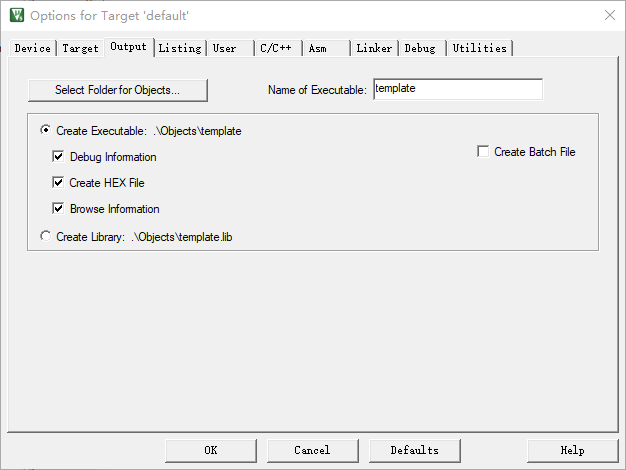

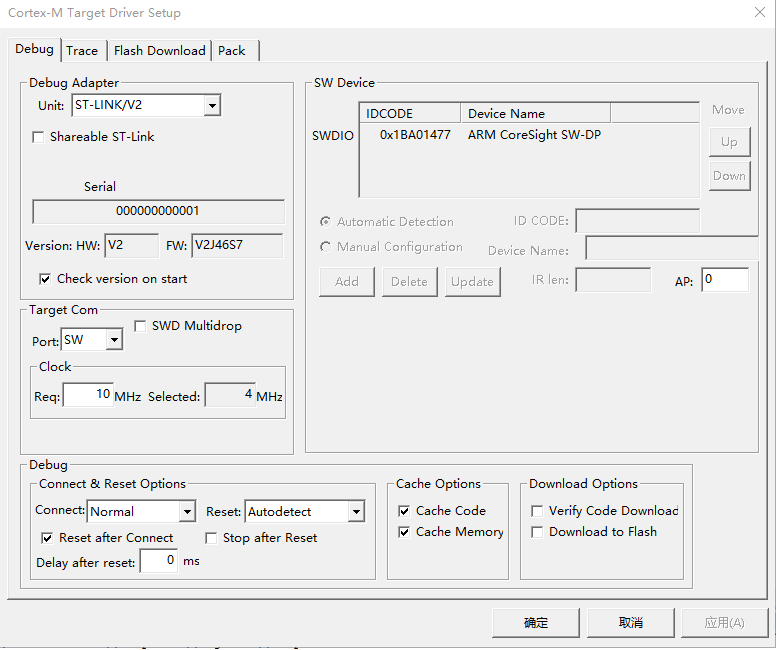

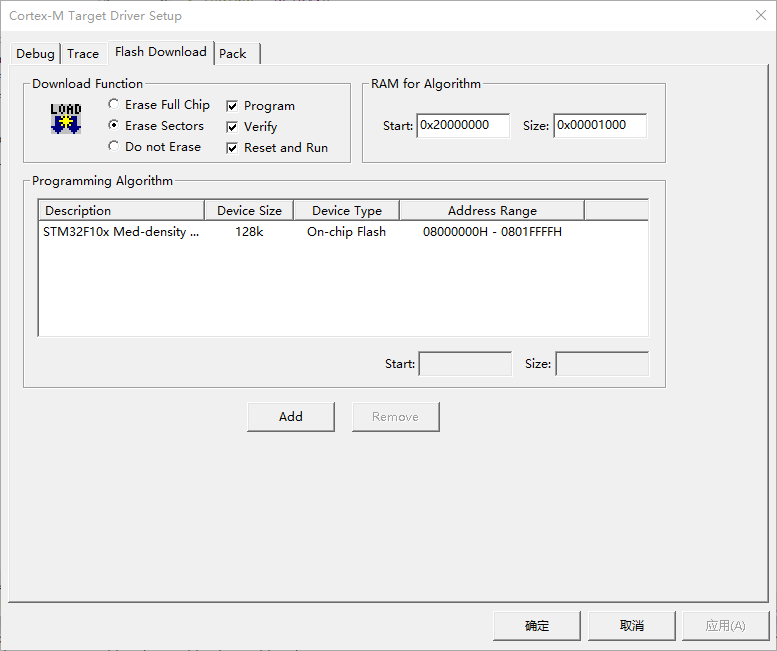

1. 正常闪烁项目配置展示

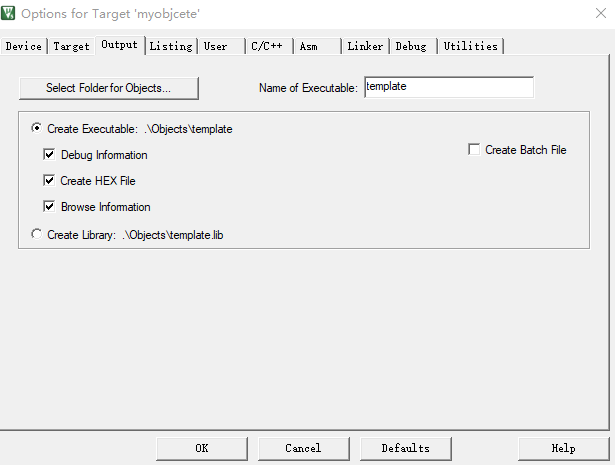

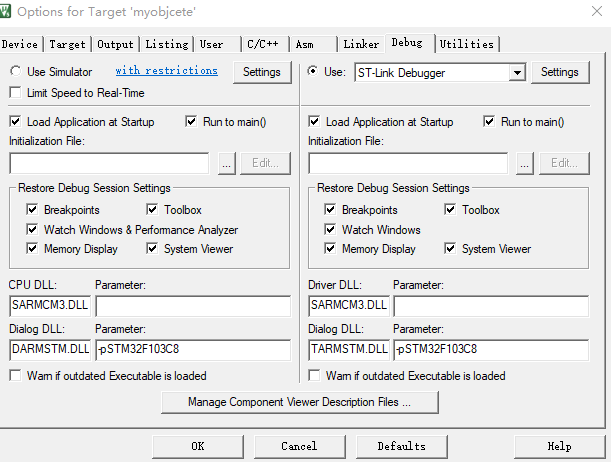

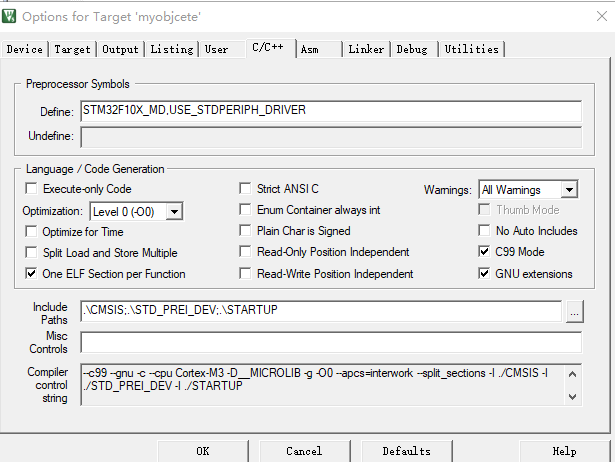

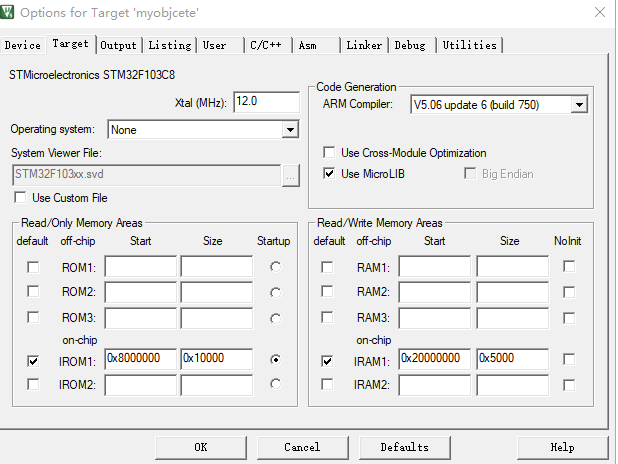

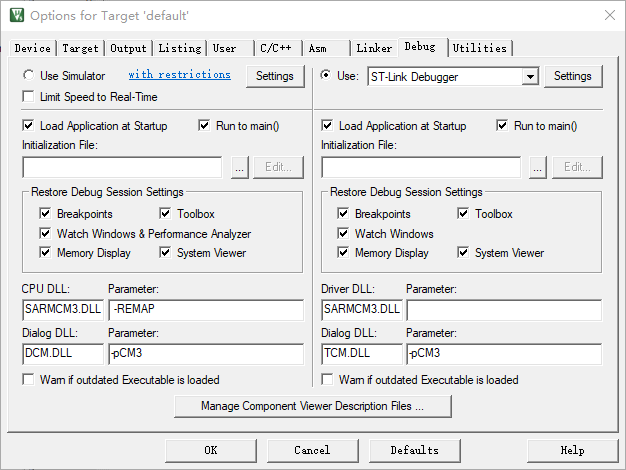

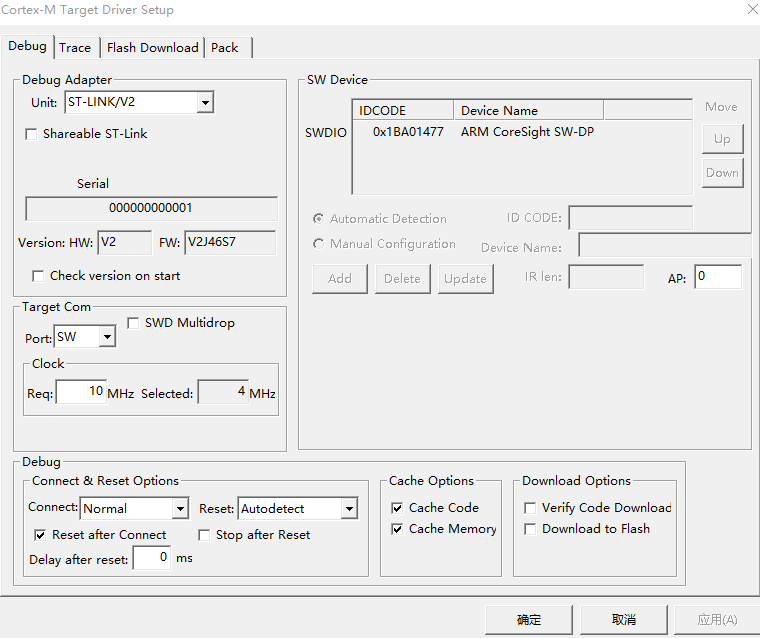

1. 不闪烁的问题代码配置展示

END

Answer 1

非常感谢几位热心的朋友关注此问题，此问题经过逐步调试，出现此问题的原因是没有合理配置中断函数，使用UP的模板正常运行是因为模板完整配置了延时中断函数，我自己拉取的标准库并没有配置模板函数SysTick_Handler()导致陷入死循环，引脚第一个使能的又是RESET所以看不到LED亮起。所以我重新配置了中断，现在已经正常运行。
