这是什么磁感应器件，某国外豪华跑车品牌变速箱上拆除下来的

Question

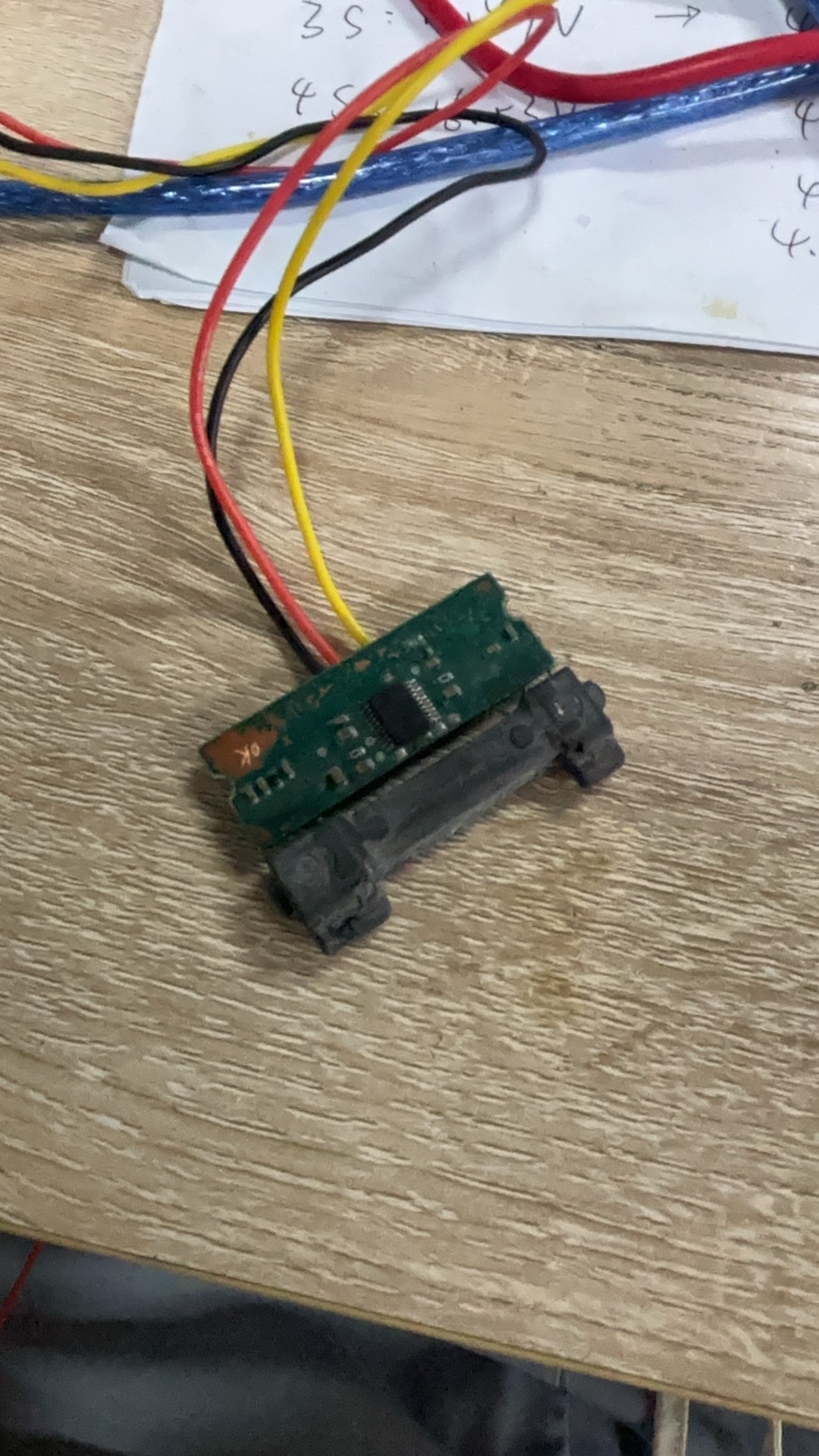

这是某国外豪华品牌跑车上的一个变速箱元器件
现在有一个磁感应元器件没弄清楚原理
他可以将磁铁的位置信号，转化为线性模拟信号

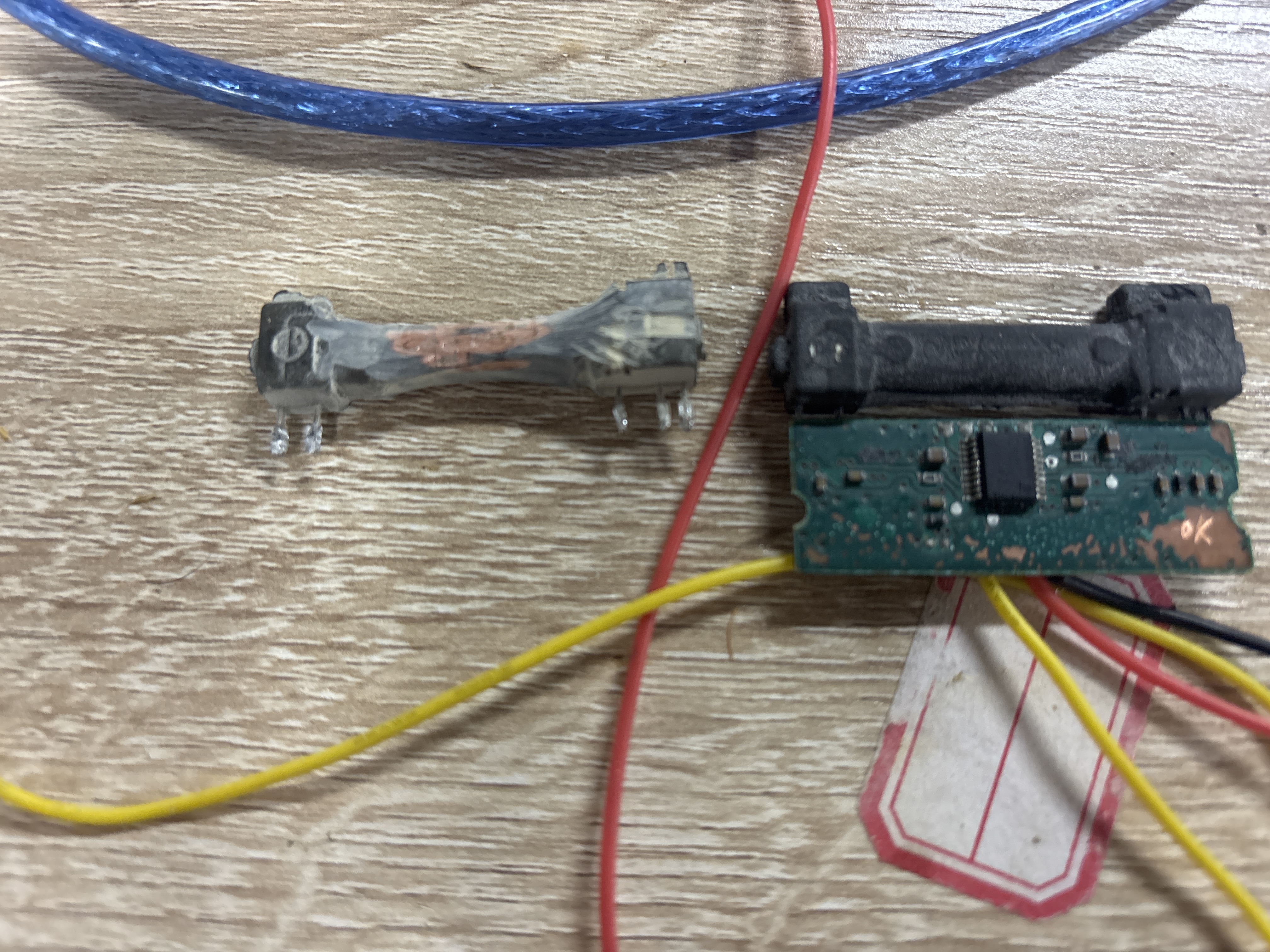

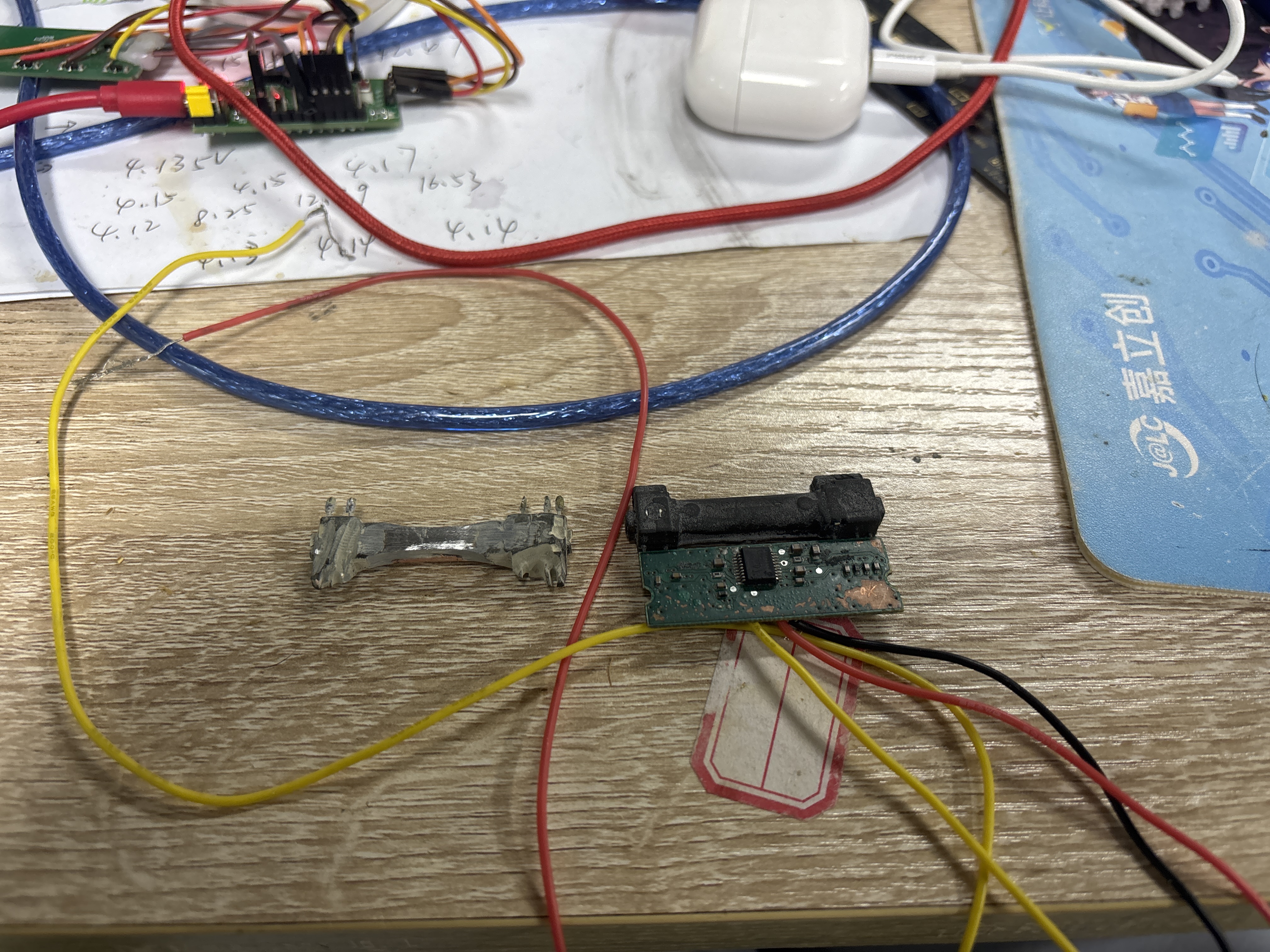

将元器件磨开，一面是铜色，一面是银白色金属

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的这个磁感应器件，在汽车变速箱中非常常见，尤其是在电子换挡系统、扭矩传感器或位置检测系统中。根据你的描述：

• 它是一个嵌入式元器件
• 能将磁铁的位置信号转化为线性模拟信号
• 一面是铜色，另一面是银白色金属

这些特征表明它很可能是一个线性磁敏电阻（Linear Magnetic Sensor） 或者 磁致伸缩位移传感器（Magnetostrictive Displacement Transducer, MDT）。

---

一、可能的器件类型分析

1. 线性磁敏电阻（Linear Magnetic Sensor）

这类器件通常由磁阻材料（如AMR、GMR、TMR）构成，其电阻值会随着磁场强度变化而变化，从而输出一个与磁场强度成比例的电压信号。

• 工作原理：当磁铁靠近时，磁场强度改变，导致电阻变化，输出电压也随之变化。
• 应用：常用于测量齿轮位置、离合器踏板位置、油门踏板位置等。

2. 磁致伸缩位移传感器（MDT）

这是一种高精度位移传感器，利用磁致伸缩效应来检测磁铁的位置。

• 工作原理：通过脉冲电流产生磁场，与磁铁产生的磁场相互作用，产生应变波，通过时间差计算位移。
• 特点：高精度、非接触、寿命长。
• 应用：常用于需要高精度位置反馈的场合，如自动变速箱控制。

---

二、器件结构分析

你提到“磨开”后看到：

• 一面是铜色（可能是铜制基底或电极）
• 一面是银白色金属（可能是铝、不锈钢或其他导磁材料）

这说明该器件内部可能包含以下部分：

| 部分 | 特征 | 功能 | |------|------|------| | 导磁层 | 银白色金属 | 引导磁场路径 | | 磁敏元件 | 铜色区域 | 检测磁场变化 | | 电路板/封装 | 可能有线路或焊接点 | 信号处理和输出 |

---

三、典型应用场景

这种磁感应器件最常见于以下系统中：

1. 自动变速箱控制系统

   • 用于检测变速器档位或输入/输出轴的位置
   • 提供精确的机械位置反馈给ECU（发动机控制单元）

2. 电子换挡杆（E-Shift）

   • 检测驾驶员操作位置，转换为电信号

3. 扭矩传感器

   • 在某些高性能车型中，用于检测传动系统的扭矩变化

---

四、如何识别该器件？

1. 查看型号或标识

• 器件上通常会有型号编号（如：Honeywell HMC5883L、Bosch MTS500等）
• 有些厂商会在外壳上印有品牌标识（如：Bosch、Continental、Mitsubishi等）

2. 测试其输出信号

• 使用万用表或示波器测量其输出信号是否随磁铁移动而变化
• 若为线性模拟信号，则输出电压应与磁铁位置成正比

3. 参考车辆维修手册

• 如果是某国外豪华品牌（如：奔驰、宝马、保时捷等），可以查阅相关车型的维修手册或电气图谱，查找对应部件的描述

---

五、解决方案（如果需要替换或修复）

✅ 步骤一：确认器件功能

• 测量其输出信号是否正常
• 检查是否有物理损坏（如断裂、烧焦）

✅ 步骤二：寻找替代品

• 根据型号或功能，寻找兼容的磁敏传感器或位移传感器
• 推荐品牌：Honeywell、Bosch、Kistler、Sensata

✅ 步骤三：更换或维修

• 若为可拆卸式，直接更换即可
• 若为集成式，建议联系专业维修人员

✅ 步骤四：重新校准

• 更换后需进行传感器校准，确保信号准确

---

六、代码示例（假设使用Arduino读取磁感信号）

// Arduino 读取磁感传感器模拟信号
const int sensorPin = A0; // 连接传感器的模拟引脚

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(sensorPin); // 读取模拟值
  float voltage = sensorValue * (5.0 / 1023.0); // 转换为电压
  Serial.print("Sensor Voltage: ");
  Serial.println(voltage);
  delay(100);
}

⚠️ 注意：实际应用中需根据具体传感器特性调整代码逻辑。

---

七、总结

| 项目 | 内容 | |------|------| | 器件类型 | 线性磁敏电阻 / 磁致伸缩位移传感器 | | 功能 | 将磁铁位置转化为线性模拟信号 | | 典型应用 | 自动变速箱、电子换挡系统、扭矩检测 | | 结构特征 | 一面铜色，一面银白色金属 | | 推荐做法 | 查看型号、测试信号、查找替代品、校准 |

如果你能提供更具体的型号或照片，我可以进一步帮你分析它的具体功能和电路设计。
