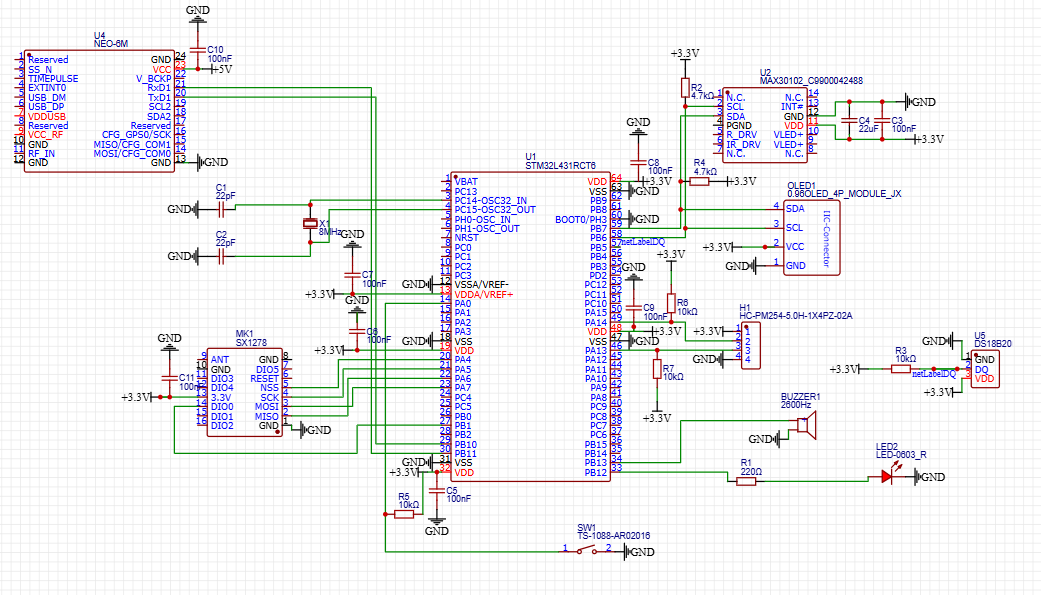

您的 STM32户外应急生命体监测终端 的硬件设计整体上是可行的，能够实现您提到的各项功能。以下是对各个功能模块的详细分析及建议，确保系统稳定、可靠、可扩展。
一、功能实现可行性分析
1. 生命体征监测功能
-
心率监测（MAX30102）
- ✅ 可行性高：MAX30102 是一款集成光学传感器，支持 I²C 接口，能实时采集心率和血氧数据。
- 注意事项：
- 需要配置 I²C 总线时序，注意时钟频率（推荐 400kHz）。
- 传感器需与人体皮肤良好接触，建议在 PCB 设计中预留合适的传感器安装位置。
-
体温监测（DS18B20）
- ✅ 可行性高：DS18B20 是数字温度传感器，支持单总线协议，适用于环境/体表温度测量。
- 注意事项：
- 单总线通信需要精确的时序控制，建议使用 STM32 的定时器或软件模拟。
- 增加 4.7kΩ 上拉电阻，确保信号完整性。
2. 异常报警功能
- LED闪烁 + 有源蜂鸣器鸣叫
- ✅ 可行性高：通过 STM32 控制 GPIO 引脚即可实现 LED 闪烁，有源蜂鸣器可通过 PWM 或直接驱动实现。
- 注意事项：
- 报警逻辑应具备优先级，如检测到异常后立即触发报警。
- 蜂鸣器应选择低功耗型号，避免电池快速耗尽。
3. 定位与导航功能
-
GPS 定位（NEO-6M）
- ✅ 可行性高：NEO-6M 支持 UART 通信，能提供经纬度、海拔、时间等信息。
- 注意事项：
- GPS 模块需在开阔环境下工作，建议在设备外壳预留天线孔。
- 可设置固定采样间隔（如每 5 秒发送一次定位数据）以降低功耗。
-
位置显示（OLED 屏幕）
- ✅ 可行性高：0.96 寸 I²C OLED 屏幕（如 SH1106 或 SSD1306）可以用于显示数据。
- 注意事项：
- 确保 I²C 通信稳定，必要时增加去耦电容。
- 显示内容应包括：心率、血氧、体温、GPS 信息等。
4. 无线远程通信功能
-
LoRa 远距离传输（SX1278）
- ✅ 可行性高：SX1278 是常用的 LoRa 模块，SPI 通信方式简单易用。
- 注意事项：
- 需要配置 SPI 通信参数（如速率、模式），确保与 STM32 兼容。
- 可通过串口调试工具验证数据是否成功发送。
-
应急上报（手动按键）
- ✅ 可行性高：通过独立按键连接至 STM32 的 GPIO，检测按键事件后触发 LoRa 数据上传。
- 注意事项：
- 按键需做防抖处理，避免误触发。
- 可添加 LED 指示灯提示“已发送”。
5. 本地交互与控制功能
-
OLED 显示
- ✅ 可行性高：如上所述，OLED 屏幕可用于显示实时数据。
- 注意事项：
-
按键控制
- ✅ 可行性高：独立按键可实现手动报警、功能切换等功能。
- 注意事项：
-
状态指示（LED）
- ✅ 可行性高：电源、报警、通信状态可用不同颜色 LED 表示。
- 注意事项：
-
蜂鸣器报警
- ✅ 可行性高：有源蜂鸣器可通过 STM32 控制，适合紧急报警。
- 注意事项：
6. 系统稳定与可靠性设计
-
完整最小系统
- ✅ 可行性高：包含电源、复位、BOOT、SWD 下载、晶振、去耦电容等，是 STM32 开发的基本要求。
- 注意事项：
- 所有外设均需合理供电，避免电压波动影响系统稳定性。
-
全贴片直焊设计
- ✅ 可行性高：适合穿戴式设备小型化，提高产品美观性和耐用性。
- 注意事项：
- 焊接过程中需注意热敏元件（如 OLED、传感器）的温度控制。
-
抗干扰设计
- ✅ 可行性高：I²C/SPI 加上拉电阻，电源链路加滤波电容，可有效提升抗干扰能力。
- 注意事项：
- 关键信号线（如 I²C、SPI）应尽量远离高频电路，减少串扰。
二、建议优化方案（重点）
1. 电源管理优化
- 建议加入低功耗模式：当设备处于待机状态时，进入 STM32 的停机模式，降低功耗。
- 建议加入电池电量检测：通过 ADC 监测电池电压，当电压过低时发出警告。
2. 通信协议优化
- 建议使用自定义协议：对心率、体温、GPS 等数据进行打包，提高传输效率和安全性。
- 建议加入 CRC 校验：确保数据在传输过程中未被破坏。
3. 软件逻辑优化
- 建议加入数据缓存机制：若 LoRa 通信失败，可将数据缓存至 Flash 中，等待网络恢复后再发送。
- 建议加入自动重连机制：若 GPS 信号丢失，可尝试重新搜索卫星。
4. 安全与可靠性增强
- 建议加入看门狗（WDT）：防止程序死循环或卡死。
- 建议加入硬件复位按钮：在软件无法响应时，可手动复位设备。
三、代码示例（部分功能）
1. MAX30102 心率读取（基于 STM32 HAL）
// 初始化 MAX30102
void MAX30102_Init(void) {
HAL_I2C_Mem_Write(&hi2c1, MAX30102_ADDR, REG_MODE_CONFIG, 1, &mode_config, 1, 100);
HAL_I2C_Mem_Write(&hi2c1, MAX30102_ADDR, REG_SPO2_CONFIG, 1, &spo2_config, 1, 100);
}
// 读取心率和血氧
void Read_HR_SPO2(uint8_t *hr_data, uint8_t *spo2_data) {
uint8_t reg = REG_FIFO_WR_PTR;
HAL_I2C_Mem_Read(&hi2c1, MAX30102_ADDR, reg, 1, hr_data, 1, 100);
reg = REG_FIFO_DATA;
HAL_I2C_Mem_Read(&hi2c1, MAX30102_ADDR, reg, 1, spo2_data, 1, 100);
}
2. DS18B20 温度读取（软件模拟单总线）
void DS18B20_Start(void) {
// 设置为输出
GPIOB->MODER &= ~(0x3 << (1 << 1));
GPIOB->MODER |= (0x1 << (1 << 1));
// 发送起始信号
GPIOB->ODR |= (1 << 1); // 拉高
Delay_us(1);
GPIOB->ODR &= ~(1 << 1); // 拉低
Delay_us(48);
GPIOB->ODR |= (1 << 1); // 拉高
Delay_us(1);
}
uint8_t DS18B20_ReadBit(void) {
uint8_t bit = 0;
GPIOB->MODER &= ~(0x3 << (1 << 1));
GPIOB->MODER |= (0x0 << (1 << 1)); // 输入
Delay_us(1);
if (GPIOB->IDR & (1 << 1)) {
bit = 1;
}
Delay_us(48);
return bit;
}
3. LoRa 数据发送（基于 SX1278）
void Send_LoRa_Data(uint8_t *data, uint8_t len) {
// 设置 LoRa 模块为 TX 模式
SX1278_Write(REG_OP_MODE, MODE_TX);
// 写入数据
for (int i = 0; i < len; i++) {
SX1278_Write(REG_FIFO, data[i]);
}
// 触发发送
SX1278_Write(REG_FIFO_ADDR_PTR, 0);
SX1278_Write(REG_OP_MODE, MODE_TX | MODE_PACKET);
}
四、总结
| 功能模块 | 是否可行 | 说明 |
|----------|-----------|------|
| 心率监测 | ✅ | MAX30102 支持 I²C，易于集成 |
| 体温监测 | ✅ | DS18B20 支持单总线，稳定性高 |
| 异常报警 | ✅ | LED 和蜂鸣器控制简单，逻辑清晰 |
| GPS 定位 | ✅ | NEO-6M UART 接口，适配性强 |
| OLED 显示 | ✅ | 0.96 寸 I²C 屏幕，兼容性好 |
| LoRa 通信 | ✅ | SX1278 SPI 通信，远距离传输能力强 |
| 手动报警 | ✅ | 按键控制，逻辑明确 |
| 系统稳定性 | ✅ | 最小系统、去耦电容、抗干扰设计完善 |
如果您需要进一步的 PCB 设计建议、软件架构图 或 代码框架，请继续提问！
