在MATLAB中，为什么我用螺旋滤波进行相位提取时，得到的包裹相位结果上下两部分相位梯度是相反的？可以解答一下吗？

Question

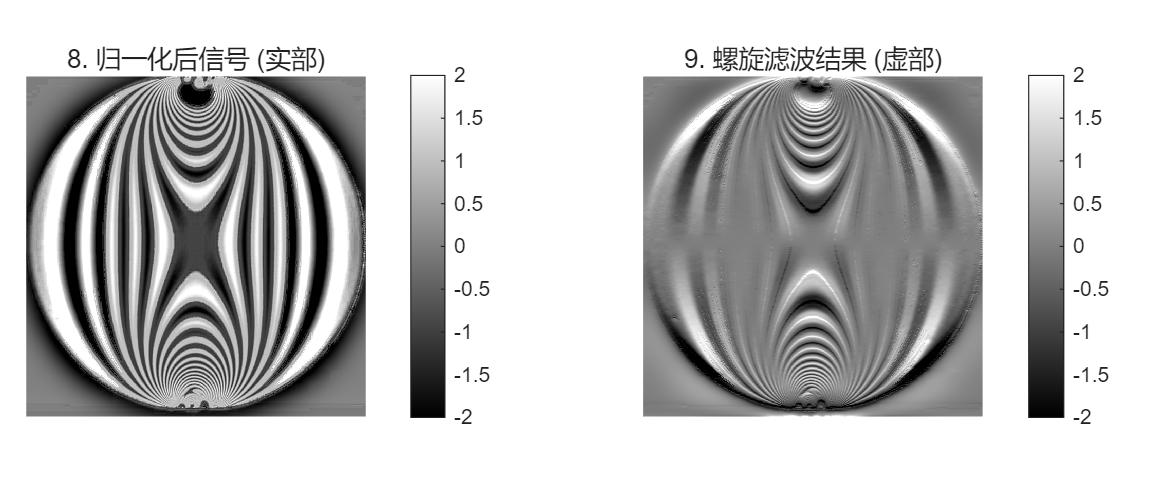

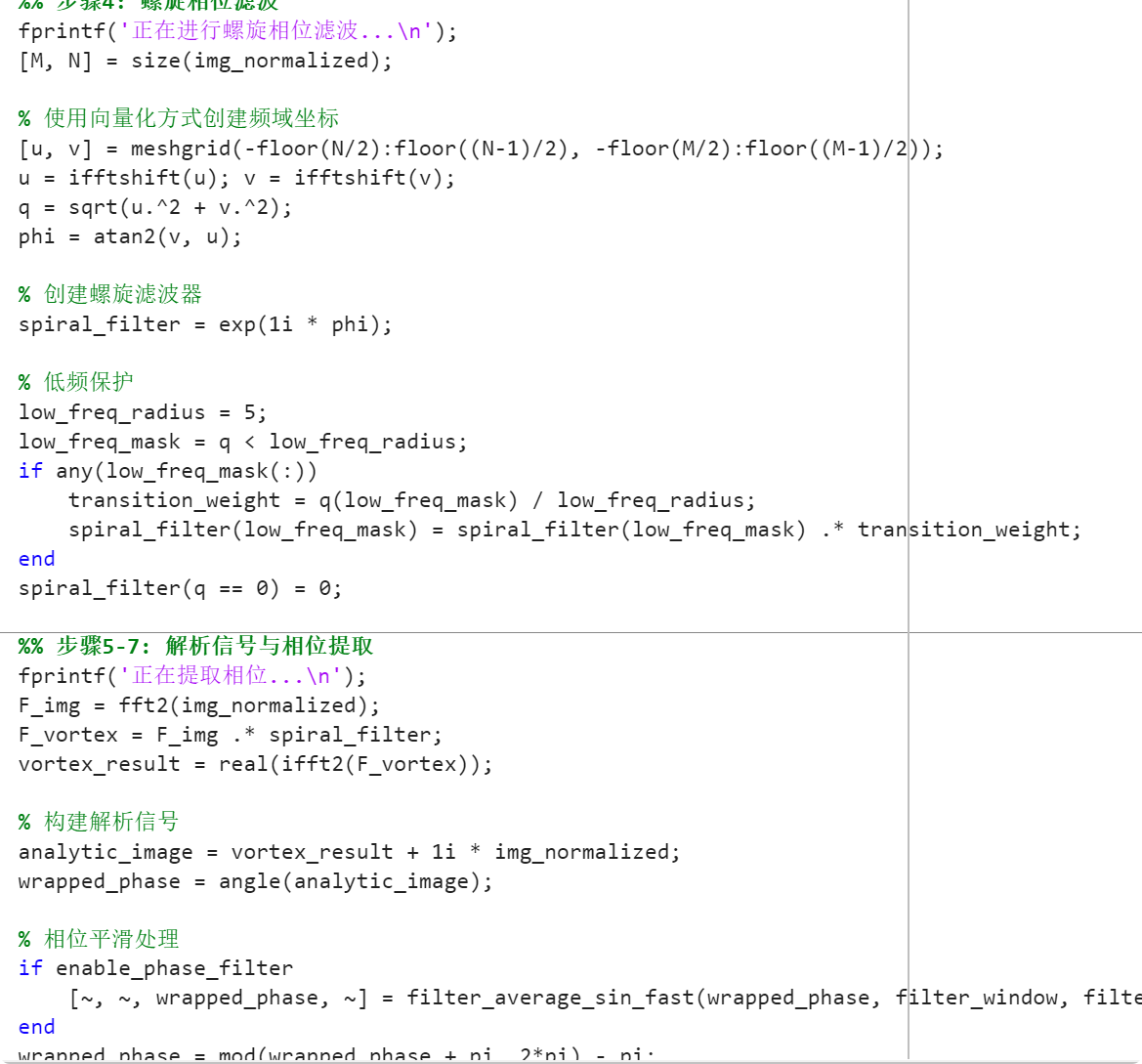

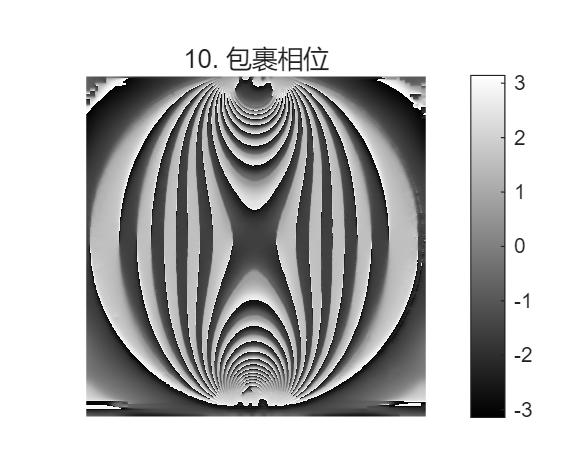

下图是我在MATLAB中螺旋滤波过程的代码以及由代码得到的螺旋滤波与包裹相位结果

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在MATLAB中使用螺旋滤波（Spiral Filter）进行相位提取时，若得到的包裹相位（Wrapped Phase）结果上下两部分的相位梯度是相反的，这通常与以下几个关键因素有关：

---

一、问题原因分析

1. 螺旋滤波原理简介

螺旋滤波是一种用于从干涉图像中提取相位信息的方法，其核心思想是通过一系列旋转和滤波操作，分离出不同频率成分的相位。它常用于光学干涉测量（如全息成像、数字全息等）。

2. 包裹相位的定义

包裹相位是指将连续相位值限制在 $[0, 2\pi)$ 范围内的结果。由于相位是周期性的，因此在实际处理中，相位会“包裹”在 $[0, 2\pi)$ 内，造成不连续性。

3. 相位梯度方向的问题

当你的包裹相位图中上下两部分的相位梯度是相反的，这可能是因为：

• 相位解包裹（Unwrapping）过程不正确；
• 滤波器设计不合理，导致相位在某些区域出现反转；
• 图像坐标系或滤波方向设置错误，导致相位在垂直方向上被反向处理；
• 滤波过程中引入了相位翻转，比如对称滤波核的使用。

---

二、解决方案与优化建议

为了解决上述问题，可以采取以下步骤：

1. 检查图像坐标系与滤波方向

• MATLAB 中图像的坐标系是左上角为原点，而有些算法默认的是左下角为原点。
• 如果你使用的滤波器是对称的（如高斯滤波），可能会导致相位在垂直方向上被翻转。
• 解决方法：在进行螺旋滤波前，先对图像进行翻转（fliplr 或 flipud）以匹配预期的坐标系统。

% 示例：对图像进行垂直翻转
image = flipud(image);

2. 使用正确的相位解包裹方法

• 若你只是提取了包裹相位，而没有进行解包裹，那么上下部分的相位差异可能是由于解包裹算法未正确识别相位跳跃。
• 推荐使用 unwrap 函数，并结合 gradient 计算梯度。

% 假设 phase_wrapped 是你的包裹相位矩阵
phase_unwrapped = unwrap(phase_wrapped, [], 2); % 对列方向进行解包裹

3. 检查螺旋滤波器的设计

• 确保螺旋滤波器的旋转角度和滤波半径设置合理。
• 如果滤波器在垂直方向上对称，可能导致相位在上下部分出现反向变化。

4. 检查滤波后的相位计算是否正确

• 在进行螺旋滤波后，确保相位计算是基于复数信号的幅角（angle 函数）。
• 避免因复数信号的实部或虚部处理不当导致相位异常。

% 假设 filtered_complex 是螺旋滤波后的复数图像
phase_wrapped = angle(filtered_complex);

5. 可视化检查中间结果

• 分别查看滤波前、滤波后、相位提取前后的图像，确认是否有异常。
• 例如：

figure;
subplot(1,3,1); imshow(abs(image)); title('Original Image');
subplot(1,3,2); imshow(abs(filtered_image)); title('Filtered Image');
subplot(1,3,3); imshow(phase_wrapped, []); title('Wrapped Phase');

---

三、代码修改建议（示例）

假设你原来的代码如下：

% 原始代码片段
filtered = spiral_filter(image);
phase_wrapped = angle(filtered);
imshow(phase_wrapped);

你可以根据上述建议修改为：

% 修改后的代码
% 1. 图像翻转（根据坐标系调整）
image = flipud(image);

% 2. 应用螺旋滤波
filtered = spiral_filter(image);

% 3. 提取相位
phase_wrapped = angle(filtered);

% 4. 解包裹
phase_unwrapped = unwrap(phase_wrapped, [], 2); % 沿列方向解包裹

% 5. 显示结果
figure;
subplot(1,2,1); imshow(phase_wrapped, []); title('Wrapped Phase');
subplot(1,2,2); imshow(phase_unwrapped, []); title('Unwrapped Phase');

---

四、总结

重点总结：

• 相位梯度方向相反可能是由于坐标系不对齐、滤波器对称性或解包裹不正确引起的。
• 建议步骤：
  1. 检查并调整图像坐标系；
  2. 正确使用 unwrap 进行相位解包裹；
  3. 验证螺旋滤波器的设计与应用；
  4. 可视化中间结果以定位问题。

如果你能提供具体的代码或图像截图，我可以进一步帮助你定位具体问题所在。
