pscad仿真时出现的问题怎么解决

Question

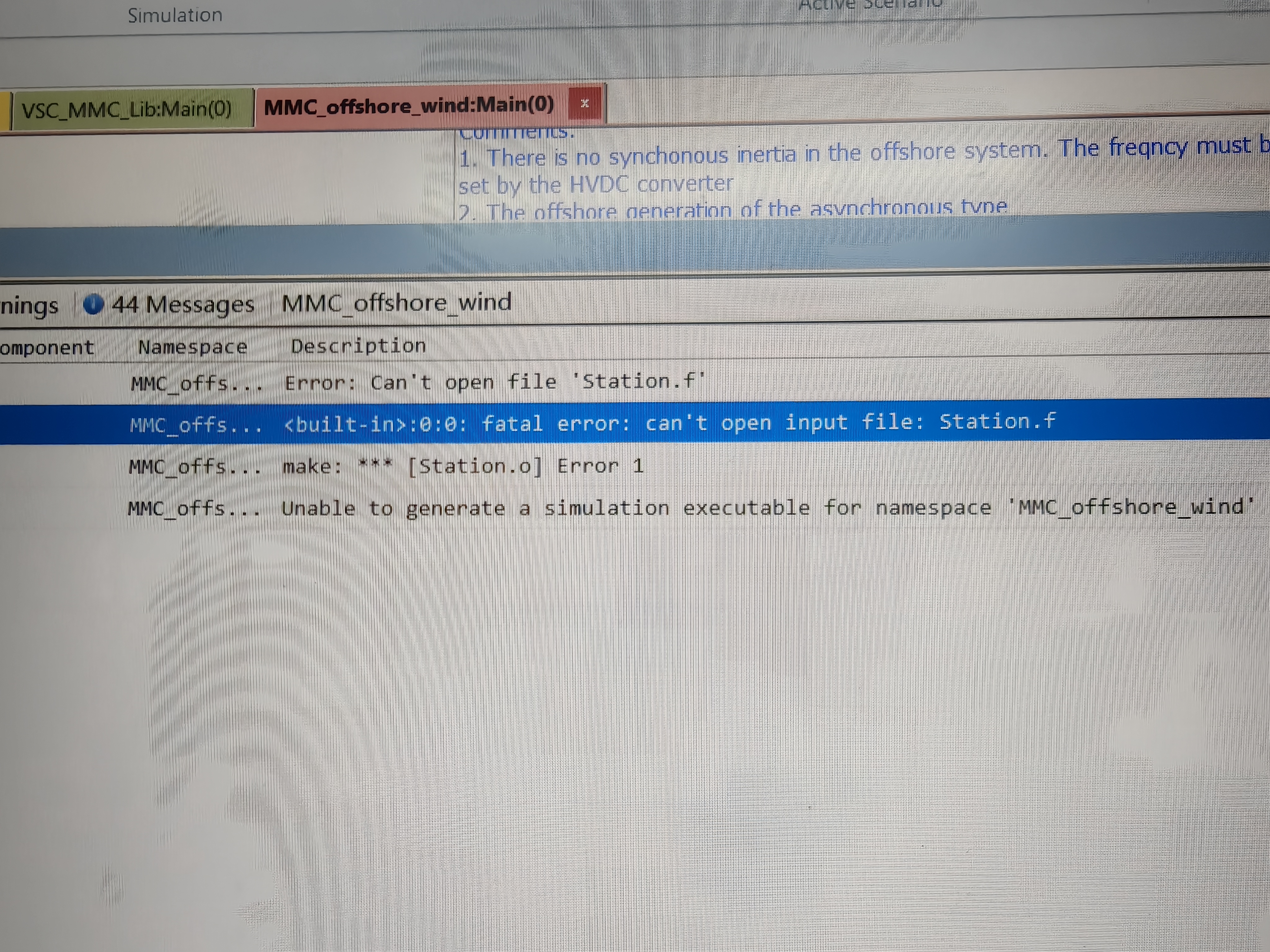

请问各位友友，pscad仿真时出现这种问题该怎么解决呢，我找了很多官网上的模型尝试了一下，都出现一样的问题

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 PSCAD（Power Systems Computer Aided Design）进行电力系统仿真时，如果遇到问题，可能是由多种原因引起的。以下是一些常见的问题及对应的解决方法，供你参考。

---

一、常见问题与解决方案

1. 模型无法运行或出现错误提示

原因分析：

• 模型中存在不兼容的模块或参数设置错误。
• 模型未正确连接，导致电路断开或信号丢失。
• 没有正确配置仿真时间或步长。

解决方案：

1. 检查模型连接：确保所有模块之间连接正确，尤其是电源、负载和控制模块之间的连接。
2. 查看错误日志：PSCAD 会在仿真失败时生成错误日志文件，打开并查看具体错误信息。
3. 逐步调试：将复杂模型拆分为多个子系统，逐一测试是否能正常运行。
4. 调整仿真设置：
   • 在 Simulation > Simulation Setup 中，调整仿真步长（Time Step） 和 总仿真时间（Total Time）。
   • 尝试使用 Variable Step 模式，以提高稳定性。
5. 更新模型库：确保使用的模型来自最新的 PSCAD 库，避免版本不兼容。

建议： 如果是官网提供的模型，请确认是否为最新版本，有时旧版模型可能与当前 PSCAD 版本不兼容。

---

2. 仿真结果异常或不收敛

原因分析：

• 系统不稳定，如电压/电流波动过大。
• 控制逻辑设计不合理，导致系统震荡。
• 仿真步长过大，导致数值不稳定。

解决方案：

1. 减小仿真步长：在 Simulation Setup 中，尝试将 Step Size 设置为更小的值（如 1e-6）。
2. 检查控制逻辑：如果使用了控制器（如 PID、PWM 等），检查其参数是否合理。
3. 增加阻尼：在系统中添加适当的阻尼电阻或电容，以减少振荡。
4. 使用稳态初始化：对于复杂系统，可以先进行 Steady-State Initialization，再进行动态仿真。
5. 使用 PSCAD 的诊断工具：如 Plotting 和 Signal Viewer 来观察关键变量的变化趋势。

---

3. 模型加载失败或报错

原因分析：

• 模型文件损坏或路径错误。
• 使用了非官方支持的第三方模型。
• PSCAD 安装不完整或版本过低。

解决方案：

1. 重新下载模型：从官网或可信来源重新下载模型文件。
2. 检查文件路径：确保模型文件的路径中没有特殊字符或空格。
3. 更新 PSCAD：升级到最新版本，确保兼容性。
4. 安装必要的组件：有些模型需要额外的组件包（如 PowerFactory、EMTDC 等），请确认是否已安装。
5. 联系技术支持：如果问题持续，可联系 PSCAD 官方客服或访问 CSDN 问答平台寻求帮助。

---

二、代码相关问题（如自定义模块）

如果你在使用 PSCAD 的自定义模块（如用 C/C++ 编写的模型），可能会出现编译错误或链接错误。

示例错误：

error: undefined reference to 'myFunction'

解决方案：

1. 检查函数定义：确保 myFunction 在源代码中被正确定义。
2. 检查头文件引用：确保 .h 文件被正确包含在主程序中。
3. 重新编译模块：在 PSCAD 中，右键点击模块 → Recompile。
4. 检查编译器设置：确保编译器路径和选项正确。
5. 查看编译日志：PSCAD 会生成详细的编译日志，从中查找错误原因。

---

三、推荐的排查步骤（通用流程）

1. 检查模型连接是否正确。
2. 查看仿真错误日志。
3. 逐步简化模型，定位问题点。
4. 调整仿真设置（步长、时间等）。
5. 更新 PSCAD 及模型库。
6. 联系 PSCAD 官方或社区支持（如 CSDN 问答、论坛）。

---

四、示例代码修改（如有）

假设你有一个自定义模块的 C++ 代码如下：

// mymodule.cpp
#include "mymodule.h"

void myFunction() {
    // 函数体
}

但你在 PSCAD 中调用它时出错，可能是由于未在头文件中声明。

修改后的代码：

// mymodule.h
#ifndef MYMODULE_H
#define MYMODULE_H

void myFunction();

#endif

// mymodule.cpp
#include "mymodule.h"

void myFunction() {
    // 函数体
}

注意： 确保 .h 文件在 PSCAD 的 include 路径中。

---

五、总结

| 问题类型 | 解决方案 | |----------|----------| | 模型无法运行 | 检查连接、查看日志、调整仿真设置 | | 仿真结果异常 | 减小步长、检查控制逻辑、增加阻尼 | | 模型加载失败 | 重新下载、检查路径、更新 PSCAD | | 自定义模块错误 | 检查函数定义、头文件、重新编译 |

---

如果你能提供具体的错误信息或截图，我可以进一步帮你分析问题所在。欢迎随时补充细节！
