proteus流水灯实验

Question

为什么我的灯4 8 12 就是不能亮啊

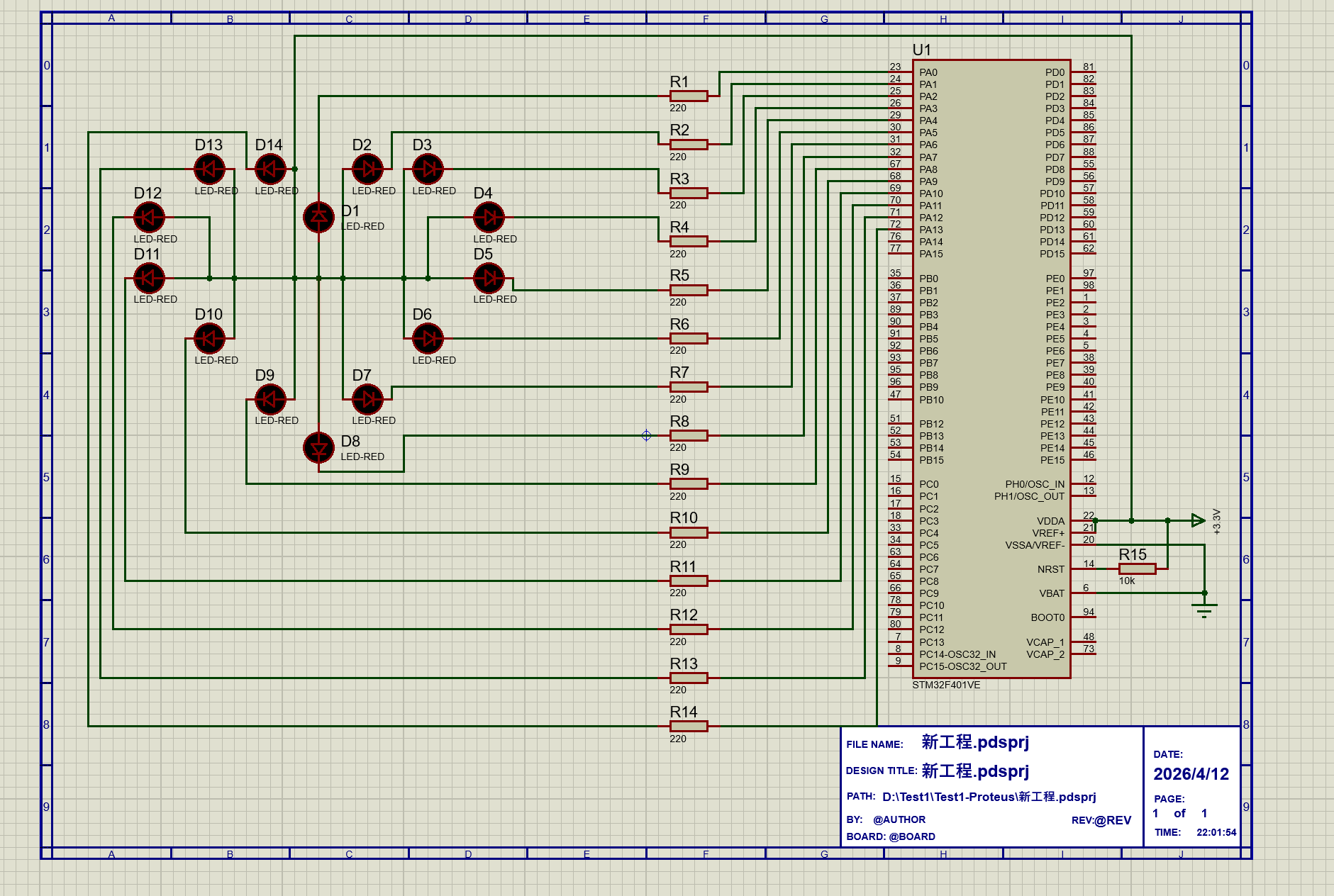

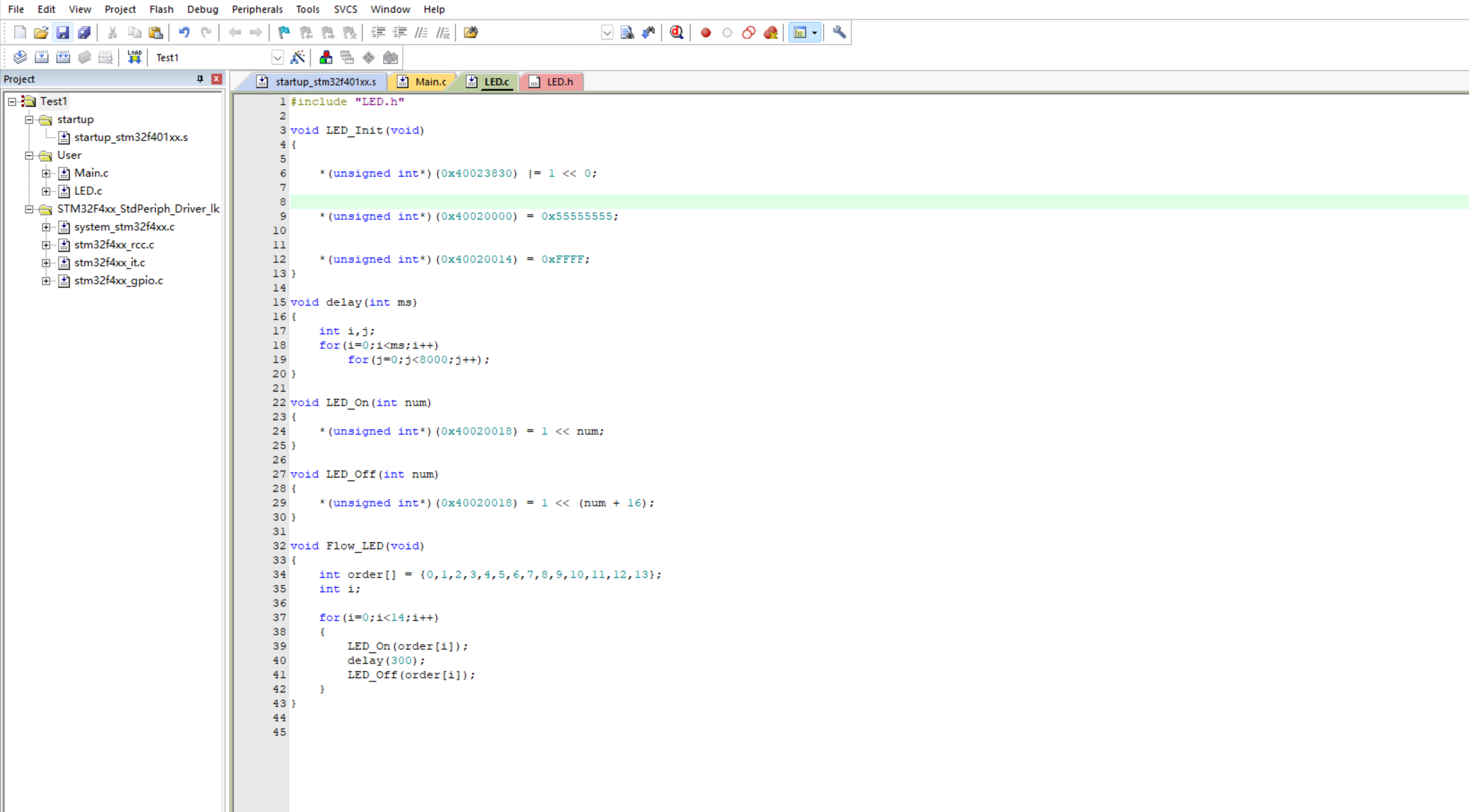

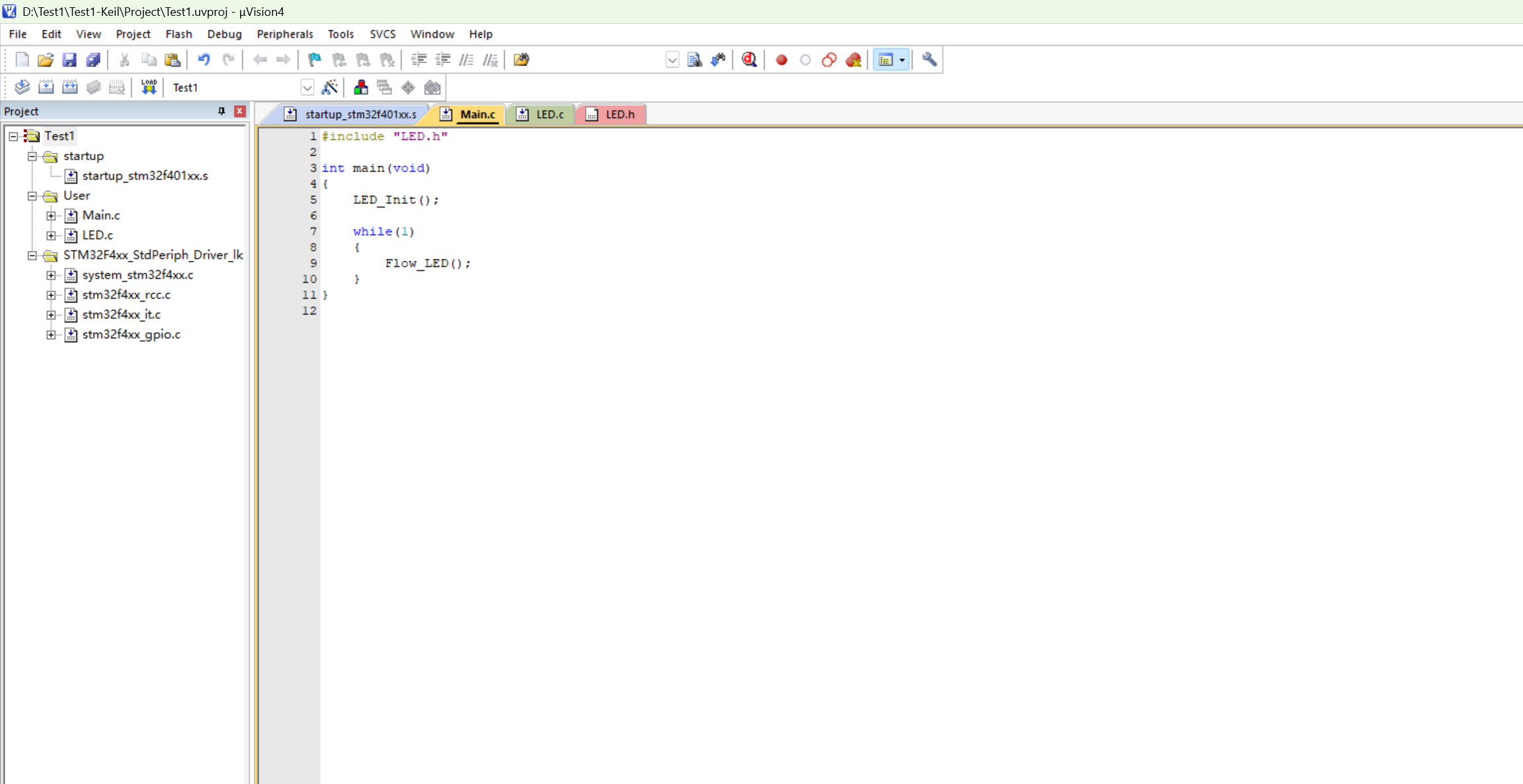

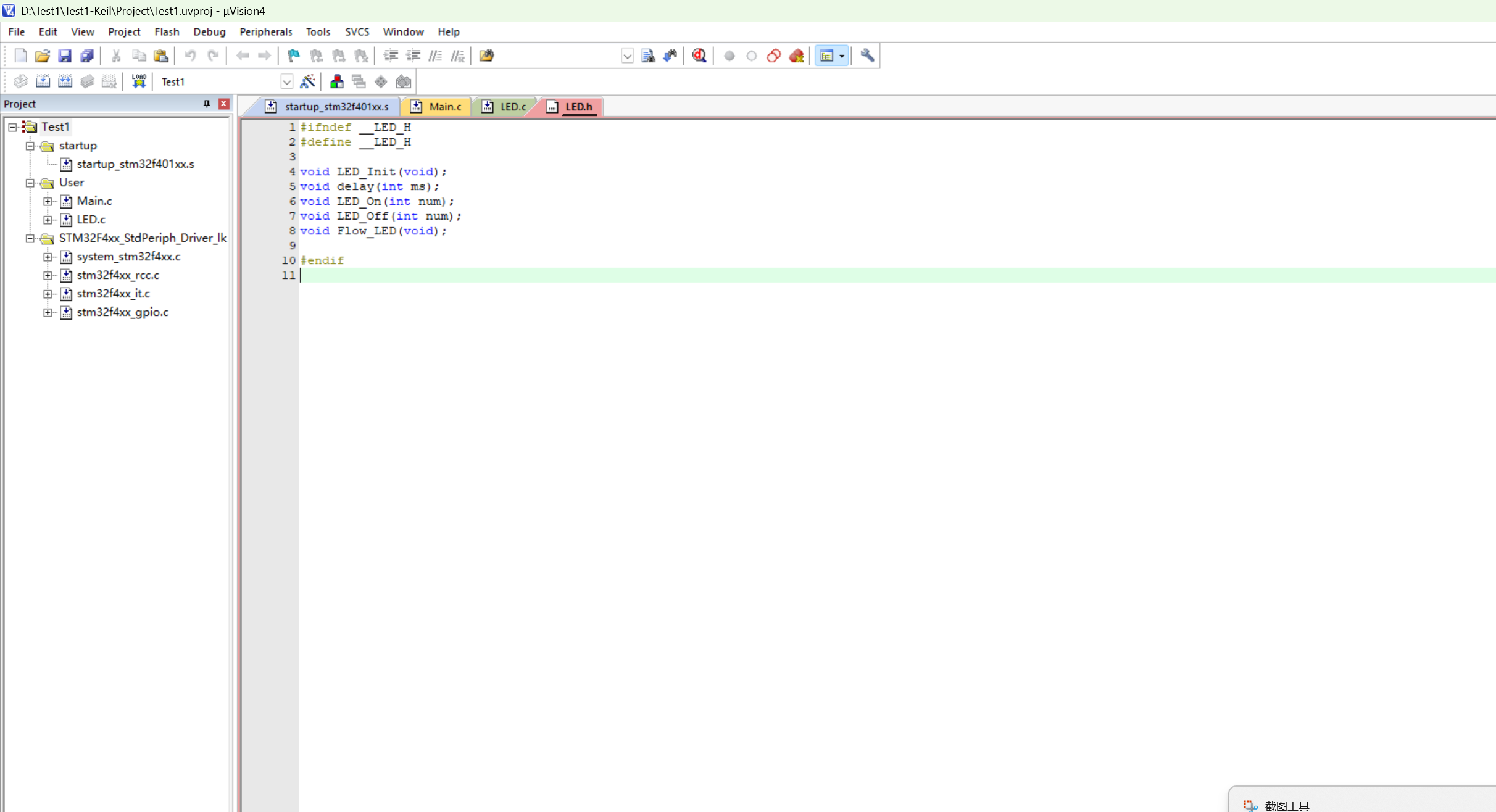

是代码问题还是图的问题啊
刚开始学完全不懂

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到在 Proteus 流水灯实验中，灯 4、8、12 始终不亮，这可能是由以下几个原因引起的。我们从 代码问题 和 电路图（Proteus 图）问题 两个方面进行分析，并给出详细解决方案。

---

📌 一、可能的原因分析

1. 硬件连接问题（Proteus 图问题）

• LED 的阳极或阴极接反了：在 Proteus 中，如果 LED 的正负极接反了，灯就不会亮。
• 没有正确连接电源或地线：LED 必须连接到 VCC 和 GND，否则无法工作。
• 没有添加限流电阻：LED 需要串联一个限流电阻（如 220Ω 或 330Ω），否则可能会烧毁 LED。
• LED 的编号错误：你在 Proteus 中可能把第 4、8、12 个 LED 标错了，导致程序控制的是其他引脚。

2. 代码逻辑问题（代码问题）

• GPIO 初始化错误：如果未正确设置 GPIO 引脚为输出模式，LED 就不会亮。
• 延时函数有问题：如果延时函数写得不对，可能导致流水灯速度过快，看起来像没亮。
• 控制逻辑错误：比如使用了 for 循环但没有正确控制 LED 的亮灭顺序，或者索引越界。

---

🔧 二、解决方案（分步骤）

✅ 步骤 1：检查 Proteus 电路图

• 检查每个 LED 的连接方式：
  • 确保 LED 的 正极（阳极）接单片机的某个 IO 口，负极（阴极）接地（GND）。
  • 如果是共阳极 LED，则需要将阳极接 VCC，阴极接 IO 口。
• 确保每个 LED 都有对应的限流电阻。
• 确认 LED 的编号与代码中的 IO 引脚对应。

重点提示：如果你在 Proteus 中用了“LED”元件，建议使用“LED (Common Cathode)”或“LED (Common Anode)”，并确保接线正确。

---

✅ 步骤 2：检查代码逻辑

示例代码（以 STM32 为例）：

#include "stm32f10x.h"

void Delay(unsigned int time) {
    for (unsigned int i = 0; i < time; i++);
}

int main(void) {
    // 使能 GPIOA 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置 PA0~PA15 为推挽输出
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_All;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    while (1) {
        // 流水灯效果
        for (int i = 0; i < 16; i++) {
            GPIO_ResetBits(GPIOA, 1 << i); // 点亮第 i 位
            Delay(10000);
            GPIO_SetBits(GPIOA, 1 << i);   // 关闭第 i 位
        }
    }
}

重点提示：上述代码中，PA0 到 PA15 对应的是 16 个 LED。如果你只用了 12 个 LED，那么应该只操作前 12 个引脚。

---

✅ 步骤 3：修改代码以适应你的 LED 数量

假设你只有 12 个 LED，可以这样修改代码：

#include "stm32f10x.h"

void Delay(unsigned int time) {
    for (unsigned int i = 0; i < time; i++);
}

int main(void) {
    // 使能 GPIOA 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置 PA0~PA11 为推挽输出
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 |
                               GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 |
                               GPIO_Pin_6 | GPIO_Pin_7 | GPIO_Pin_8 |
                               GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    while (1) {
        for (int i = 0; i < 12; i++) {
            GPIO_ResetBits(GPIOA, 1 << i); // 点亮第 i 位
            Delay(10000);
            GPIO_SetBits(GPIOA, 1 << i);   // 关闭第 i 位
        }
    }
}

重点提示：这个版本只控制 PA0 到 PA11，也就是 12 个 LED，避免越界。

---

✅ 步骤 4：测试和调试

• 在 Proteus 中运行仿真，观察 LED 是否按预期亮起。
• 使用 Proteus 的“Simulation”功能，查看是否发送了正确的信号。
• 如果 LED 仍然不亮，尝试手动点击 IO 口，看是否能点亮。

---

⚠️ 三、常见错误总结

| 错误类型 | 说明 | |----------|------| | LED 接线错误 | 阳极/阴极接反，或未接限流电阻 | | GPIO 初始化错误 | 没有配置为输出，或配置错误 | | 延时函数无效 | 延时太短，看不到变化 | | 循环逻辑错误 | 控制的引脚超出范围，或逻辑混乱 |

---

✅ 四、推荐学习资源

• Proteus 官方教程：了解如何正确绘制电路图。
• STM32 官方文档：学习 GPIO 配置方法。
• CSDN 或 Bilibili：搜索“Proteus 流水灯实验”视频教学。

---

如果你愿意提供具体的代码和 Proteus 电路图截图，我可以帮你进一步分析！希望这些内容对你有帮助 😊
