spaceclaim组合切割无法与主体相交，如何解决？

Question

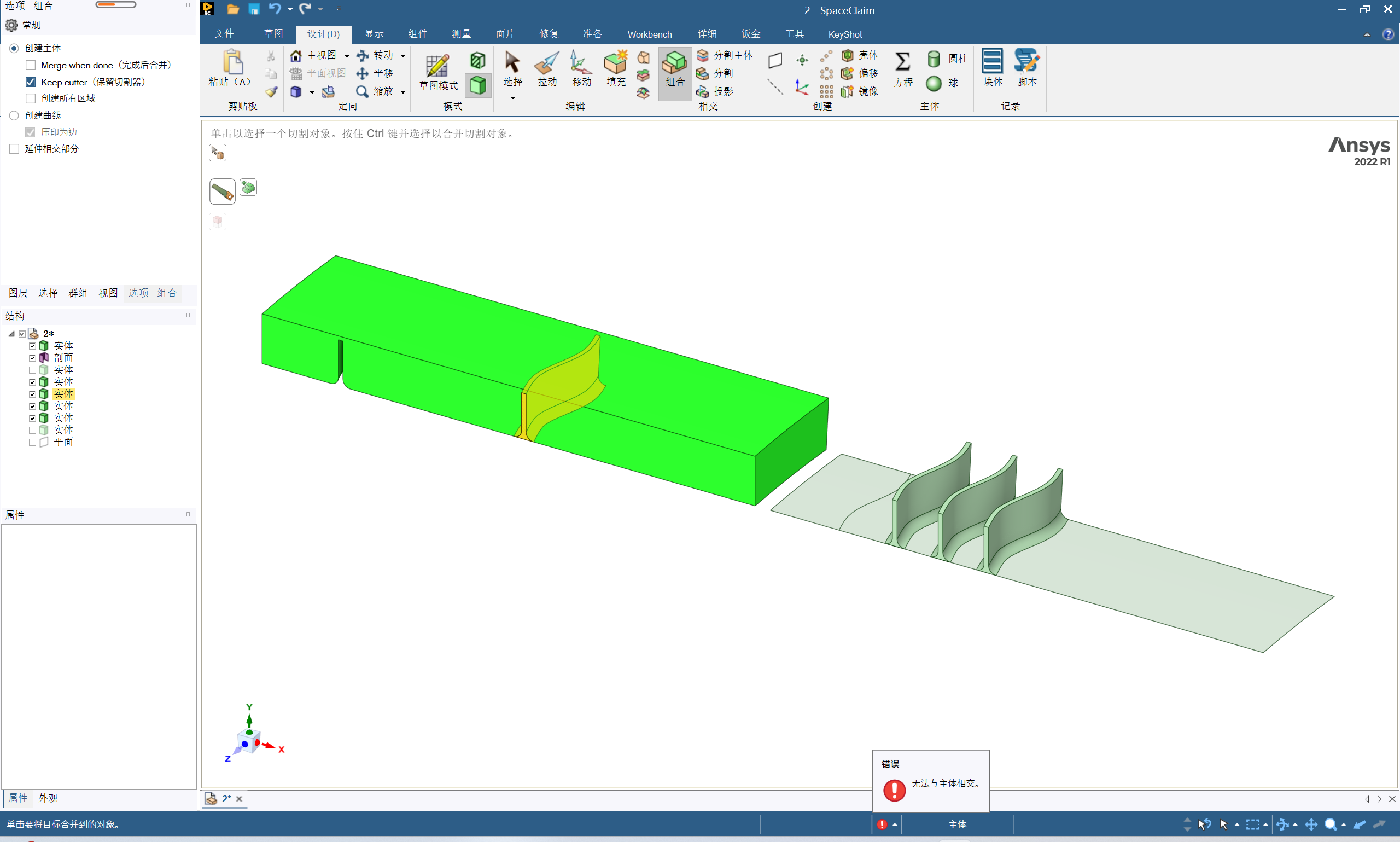

在spaceclaim里建立底部有圆角的且有周向结构的蓖齿封严时遇到了问题。如图，在弧面上使用沿迹线拉动生成蓖齿后，移动蓖齿与左边的实体相交，使用组合功能进行切割时，第一个蓖齿可以切割成功但是第二个蓖齿则一直显示无法与主体相交，求解惑！

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在 SpaceClaim 中，当你尝试使用“组合切割”（Combine - Cut）功能时，如果出现“无法与主体相交”的提示，通常是由于以下几种原因导致的。针对你描述的问题——在弧面上沿迹线生成蓖齿后，第二个蓖齿无法与主体相交进行切割，以下是详细分析和解决方案：

---

✅ 问题分析

1. 几何体不闭合或存在间隙
   在创建弧面或周向结构时，若几何体没有完全闭合，或存在微小间隙，会导致后续操作失败。

2. 路径（Path）或轨迹（Trajectory）定义不准确
   如果沿迹线拉伸生成的蓖齿路径有偏移、断裂或不连续，可能会导致切割失败。

3. 实体未正确连接或嵌套关系错误
   “组合切割”需要两个实体之间有明确的交集关系。若第二个蓖齿与主体没有实际接触或交集，系统会报错。

4. 网格质量或拓扑结构问题
   SpaceClaim 对几何体的拓扑结构敏感，若模型存在多余面、重叠面或非流形结构，也可能导致操作失败。

---

🔧 解决方案（有序列表）

1. 检查并修复几何体的完整性

• 步骤：
  • 使用 "Check Geometry" 工具检查是否有缺失面、重叠面或非流形结构。
  • 如果发现错误，使用 "Heal" 或 "Merge Faces" 工具进行修复。
• 重点说明： 确保所有实体是封闭且无缺陷的，尤其是与蓖齿相交的部分。

2. 验证沿迹线拉伸的路径是否正确

• 步骤：
  • 检查用于生成蓖齿的轨迹线（Trajectory）是否完整、连续。
  • 确认轨迹线是否与主体表面精确对齐。
• 重点说明： 轨迹线必须与主体表面有交点，否则无法生成有效切割。

3. 确保每个蓖齿与主体有实际交集

• 步骤：
  • 手动将第二个蓖齿移动到与主体实际接触的位置。
  • 使用 "Intersect" 功能确认两者是否真正相交。
• 重点说明： 即使视觉上看起来相交，但若在拓扑层面没有交集，也会报错。

4. 使用“组合”工具前，先执行“合并”操作

• 步骤：
  • 在进行“组合切割”之前，先对主体和蓖齿进行 "Merge" 操作。
  • 这有助于消除潜在的拓扑冲突。
• 重点说明： 合并可以提升几何体之间的兼容性，避免因结构不一致导致的切割失败。

5. 尝试使用“布尔运算”替代“组合切割”

• 步骤：
  • 使用 "Boolean" 工具（如 Subtract）代替“组合切割”。
  • 选择主体作为主对象，蓖齿作为子对象进行减去操作。
• 重点说明： 布尔运算在某些情况下比“组合”更稳定，尤其在处理复杂几何时。

---

📌 示例代码（如有需修改的脚本）

如果你使用的是 SpaceClaim 的 API 或 VBA 脚本，可参考以下示例来实现“布尔减去”操作：

' 假设已选中主体和蓖齿
Dim mainBody As Body
Dim cutBody As Body

Set mainBody = ActiveDocument.Bodies(1)
Set cutBody = ActiveDocument.Bodies(2)

' 执行布尔减去操作
mainBody.BooleanOperation cutBody, "Subtract"

注意： 上述代码为伪代码，具体语法可能根据你的开发环境略有不同。

---

✅ 总结

| 问题原因 | 解决方法 | |----------|-----------| | 几何体不闭合 | 使用 Check Geometry 和 Heal 工具修复 | | 轨迹线不准确 | 验证轨迹线是否连续、与主体对齐 | | 实体无交集 | 手动调整位置，确保交集 | | 拓扑结构问题 | 使用 Merge 提升兼容性 | | 切割失败 | 尝试使用 Boolean 替代 Combine |

---

🛠️ 最终建议

如果以上方法仍无法解决问题，建议你：

• 导出几何体为 STEP 或 IGES 格式，并在其他软件（如 SolidWorks、CAD）中重新导入，再尝试切割；
• 联系 SpaceClaim 官方支持，提供你的模型文件以获取专业帮助。

如需进一步协助，请上传相关截图或模型片段，我可以更精准地帮你诊断问题！
