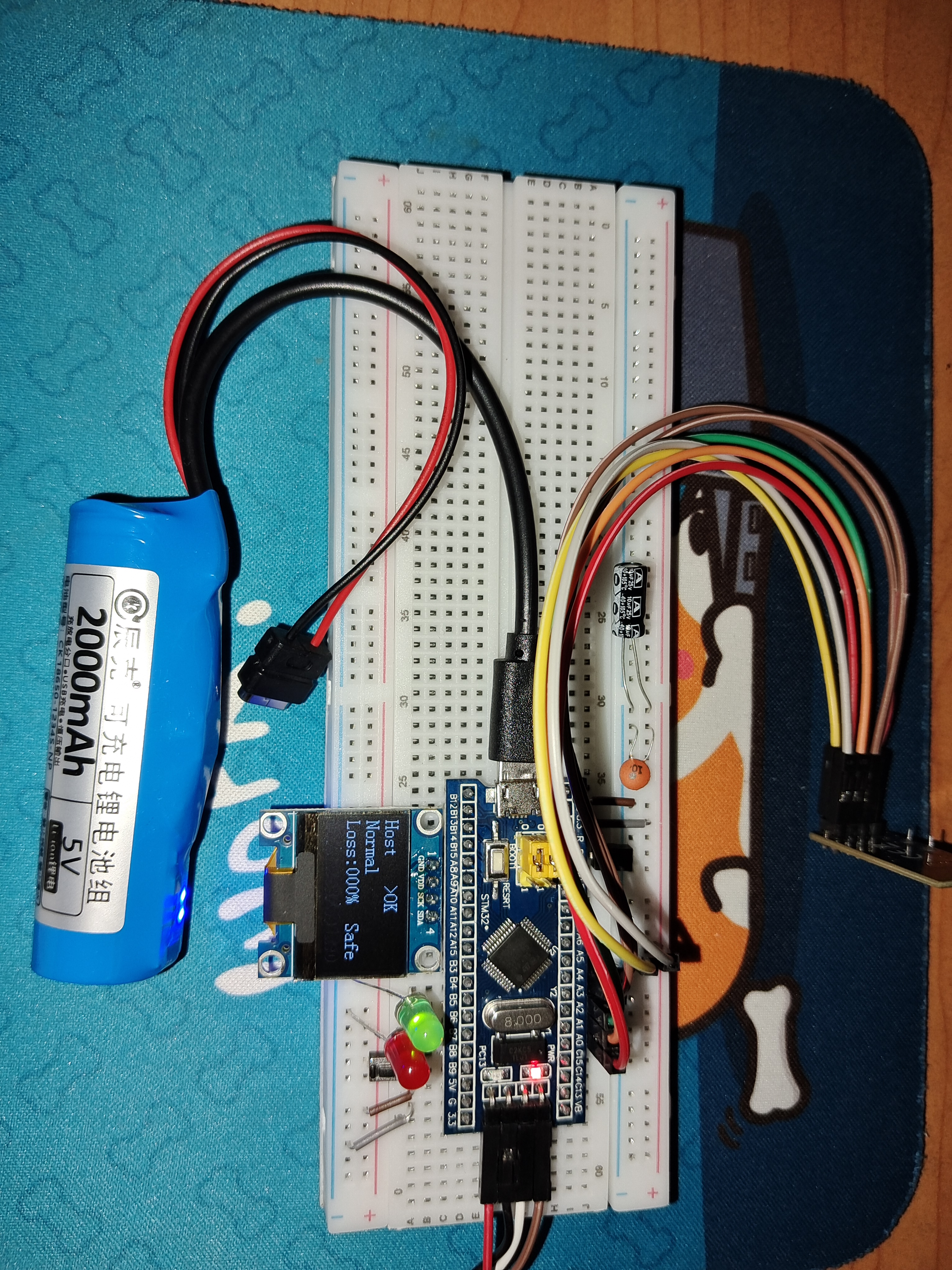

基于stm32f103c8t6和nrf24l01的远离提示电路,要想实现20m报警这个量化指标,怎么做到呢



不知道怎么实现20m这个量化指标,系统不怎么稳定,丢包率也是变得很快

  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-04-14 17:35
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    要实现基于 STM32F103C8T6nRF24L01“20米报警” 量化指标,关键在于 提高通信距离、稳定性、降低丢包率。以下是详细的技术分析与解决方案。


    一、系统目标分析

    1. 20米报警的量化指标

    • 报警距离为20米:即在20米范围内,设备能稳定通信并触发报警。
    • 系统稳定性高:通信不丢包或丢包率极低(<1%)。
    • 抗干扰能力强:在复杂电磁环境中仍能保持可靠通信。

    二、影响通信距离和稳定性的因素

    | 因素 | 影响 | |------|------| | 天线设计 | 天线长度、方向、增益直接影响传输距离 | | 射频功率设置 | nRF24L01默认发射功率较低(-6dBm),需调整 | | 信道选择 | 避免与其他设备共用同一信道,减少干扰 | | 数据帧结构 | 数据包过大或格式错误会导致丢包 | | 软件协议 | 缺乏重传机制、校验机制等导致通信不稳定 |


    三、提升通信距离和稳定性的解决方案

    1. 调整nRF24L01的发射功率

    说明:nRF24L01支持多种发射功率级别(-18dBm, -12dBm, -6dBm, 0dBm)。默认为-6dBm,可提升至0dBm以增加传输距离。

    代码修改示例:

    // 设置发射功率为0dBm
    void set_power_level(uint8_t power_level) {
        uint8_t reg_val = read_register(REG_RF_SETUP); // 读取寄存器
        reg_val &= ~0x0E; // 清除功率位
        reg_val |= (power_level & 0x0E); // 设置新的功率值
        write_register(REG_RF_SETUP, reg_val);
    }


    重点部分: 将发射功率从默认的-6dBm提升至0dBm,可以显著增加传输距离。


    2. 优化天线设计

    建议:

    • 使用全波偶极子天线PCB天线,长度约为1/2波长(约15cm)。
    • 确保天线垂直安装,避免被金属遮挡。
    • 可使用外置天线模块(如Nordic官方推荐的天线)。

    重点部分: 天线是决定通信距离的关键,必须优化。


    3. 选择合适的通信信道

    说明:

    • nRF24L01有125个信道(0~125),建议选择非常用信道(如76、90、110等)。
    • 避免与Wi-Fi、蓝牙等设备在同一频段(2.4GHz)。

    代码示例:

    // 设置通信信道为76
    void set_channel(uint8_t channel) {
        write_register(REG_CHANNEL, channel);
    }


    重点部分: 选择合适信道可有效减少干扰,提升通信稳定性。


    4. 增加通信协议的健壮性

    建议添加以下功能:

    • 数据校验(CRC):启用nRF24L01内置的CRC校验。
    • 重传机制:如果未收到ACK,自动重发数据包。
    • 数据包分片:避免发送过大数据包。

    代码示例:

    // 启用CRC校验
    void enable_crc(void) {
        uint8_t config = read_register(REG_CONFIG);
        config |= 0x04; // 设置CRC使能
        write_register(REG_CONFIG, config);
    }

    // 发送数据并等待ACK
    uint8_t send_data_with_ack(uint8_t *data, uint8_t len) {
        write_tx_payload(data, len);
        write_register(REG_CE, 0x01); // 激活发送
        delay_ms(100); // 等待ACK
        return get_status() & 0x01; // 判断是否收到ACK
    }


    重点部分: 通过增加CRC校验和重传机制,可大幅降低丢包率。


    5. 提高STM32的中断响应速度

    说明:

    • nRF24L01通常通过SPI与STM32通信。
    • 若中断处理不及时,可能导致数据丢失或超时。

    优化建议:

    • 将nRF24L01的中断引脚连接到STM32的外部中断(如EXTI)。
    • 在中断服务程序中快速处理接收数据。

    代码示例:

    // 中断服务函数
    void EXTI0_IRQHandler(void) {
        if (EXTI_GetITStatus(EXTI_Line0) != RESET) {
            // 处理接收数据
            uint8_t rx_data[32];
            read_rx_payload(rx_data, 32);
            EXTI_ClrITPendingBit(EXTI_Line0); // 清除中断标志
        }
    }


    重点部分: 中断响应越快,通信越稳定。


    四、测试与验证

    1. 距离测试

    • 使用两个设备分别放在20米处,测试能否正常通信。
    • 可使用信号强度检测(RSSI)来评估信号质量。

    2. 丢包率测试

    • 发送大量数据包,统计实际接收到的数据包数量。
    • 丢包率应低于 1%

    3. 环境干扰测试

    • 在不同环境中(如靠近Wi-Fi路由器、手机等)测试通信稳定性。

    五、总结

    为了实现 20米报警 的量化指标,建议按照以下步骤操作:

    1. 提升nRF24L01发射功率(0dBm)
    2. 优化天线设计(长度、方向、材质)
    3. 选择合适信道(避开干扰源)
    4. 增强通信协议的健壮性(CRC、重传机制)
    5. 优化STM32中断处理逻辑
    6. 进行多场景测试(距离、干扰、环境)

    如果你需要我提供一个完整的工程模板或代码示例,请告诉我,我可以为你生成一个 基于STM32F103C8T6 + nRF24L01 的完整通信项目代码。
