ROS2和激光雷达MID360建图导航

Question

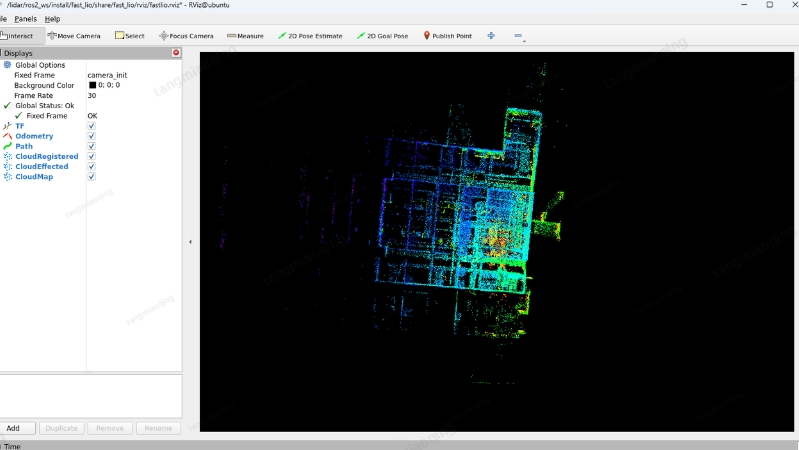

我的系统是ubuntu22.04，ROS2 humble，已经有搭建好的实物小车，我想实现激光雷达的实时建图和超声波的避障，地图可以再次导入使用。但是现在运行以下代码只能得到点云图，而且还无法保存。想知道如何解决，或者给我一个思路也可以v ^ v

#终端1--运行 FAST-LIO
cd /lidar/ros2_ws
source install/setup.bash
ros2 launch fast_lio mapping.launch.py config_file:=mid360.yaml

#终端2--运行雷达驱动
cd /lidar/ros2_ws
source install/setup.bash
ros2 launch livox_ros_driver2 msg_MID360_launch.py

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你目前的系统是 Ubuntu 22.04，使用的是 ROS2 Humble，并且已经搭建好了实物小车。目标是实现 激光雷达（MID360）的实时建图与导航，并结合 超声波传感器进行避障，同时能够保存地图并在后续使用。

你当前的问题是：只能得到点云图，无法保存，并且没有实现真正的建图和导航功能。下面我将从以下几个方面为你提供详细解决方案：

---

一、问题分析

你目前运行了 FAST-LIO 和 Livox 雷达驱动，但只得到了 点云数据，并没有生成地图。这说明你可能混淆了 点云可视化 和 SLAM建图 的概念。

• 点云图 是原始的激光雷达数据，不包含环境信息。
• 建图 是通过 SLAM 算法（如 FAST-LIO 或 Hector SLAM）对点云进行处理，生成地图。

---

二、解决思路

1. 明确你的目标

你需要完成以下三个核心任务：

• ✅ 激光雷达数据采集（已实现）
• ✅ 基于激光雷达的实时建图（需要调整配置）
• ✅ 地图保存与重新加载
• ✅ 超声波避障模块（可选）

---

三、具体解决方案

1. 确保 FAST-LIO 正确运行并生成地图

1.1 修改 fast_lio 的配置文件

你使用的配置文件是 mid360.yaml，请确认其是否正确支持 MID360 激光雷达。

# 示例 mid360.yaml 内容
# 参考官方文档或示例配置

如果配置文件中没有指定地图输出路径，请添加如下内容：

map:
  map_topic: "/slam/map"
  save_map: true
  map_file: "/path/to/save/map.pgm"

1.2 保存地图

在运行 ros2 launch fast_lio mapping.launch.py 后，可以通过以下命令保存地图：

ros2 topic echo /slam/map > map_data.txt

或者使用工具如 map_server 来保存为 .pgm 和 .yaml 格式：

ros2 run nav2_map_server map_saver_cli -f /path/to/save/map

注意： 如果你使用的是 FAST-LIO，它本身不直接支持保存地图，建议改用 Hector SLAM 或 cartographer 进行更完善的建图。

---

2. 使用 Hector SLAM 实现建图

如果你发现 FAST-LIO 不适合你的需求，可以尝试使用 Hector SLAM，它更适合室内建图。

2.1 安装 Hector SLAM

sudo apt install ros-humble-hector-slam

2.2 修改 launch 文件

创建一个 launch 文件，例如 hector_slam_launch.py：

from launch import LaunchDescription
from launch_ros.actions import Node

def generate_launch_description():
    return LaunchDescription([
        Node(
            package='hector_slam',
            executable='hector_slam',
            name='hector_slam',
            output='screen',
            parameters=[
                {'use_sim_time': False},
                {'scan_topic': '/livox/points'},
                {'map_frame': 'map', 'base_frame': 'base_link'}
            ]
        ),
        Node(
            package='rviz2',
            executable='rviz2',
            name='rviz',
            arguments=['-d', '/path/to/your/rviz_config.rviz']
        )
    ])

2.3 保存地图

运行后，在 RVIZ 中查看地图，然后使用以下命令保存地图：

ros2 run nav2_map_server map_saver_cli -f /path/to/save/map

---

3. 超声波避障模块（可选）

你可以使用 Ultrasonic Sensor 数据进行避障，结合 ROS2 的 move_base 或 navigation stack 实现自动避障。

3.1 示例代码（Python）

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Range

class ObstacleAvoidance(Node):
    def __init__(self):
        super().__init__('obstacle_avoidance')
        self.subscription = self.create_subscription(
            Range,
            '/ultrasonic',
            self.listener_callback,
            10)
        self.publisher = self.create_publisher(String, '/cmd_vel', 10)

    def listener_callback(self, msg):
        if msg.range < 0.5:  # 如果距离小于0.5米
            self.get_logger().info("Obstacle detected! Stopping...")
            # 发送停止指令
            self.publisher.publish("stop")
        else:
            self.get_logger().info("No obstacle. Moving forward.")
            # 发送前进指令
            self.publisher.publish("forward")

def main(args=None):
    rclpy.init(args=args)
    node = ObstacleAvoidance()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

---

4. 地图导入与重用

要再次使用地图，可以使用 nav2_map_server 加载 .pgm 和 .yaml 文件：

ros2 run nav2_map_server map_server --ros-args -p use_sim_time:=false -p map:=/path/to/map.yaml

---

四、总结

| 任务 | 解决方案 | |------|----------| | 实时建图 | 使用 Hector SLAM 或 FAST-LIO，确保配置正确 | | 保存地图 | 使用 map_saver_cli 命令保存为 .pgm 和 .yaml | | 导入地图 | 使用 nav2_map_server 加载地图 | | 超声波避障 | 使用 Range 消息监听距离，控制小车动作 |

---

五、推荐流程

1. 启动雷达驱动（livox_ros_driver2）
2. 启动 SLAM 模块（hector_slam 或 fast_lio）
3. 在 RVIZ 中观察地图
4. 保存地图
5. 导入地图用于导航

---

如果你希望我帮你修改或编写完整的 launch 文件、配置文件或避障代码，请告诉我，我可以进一步协助！😊
