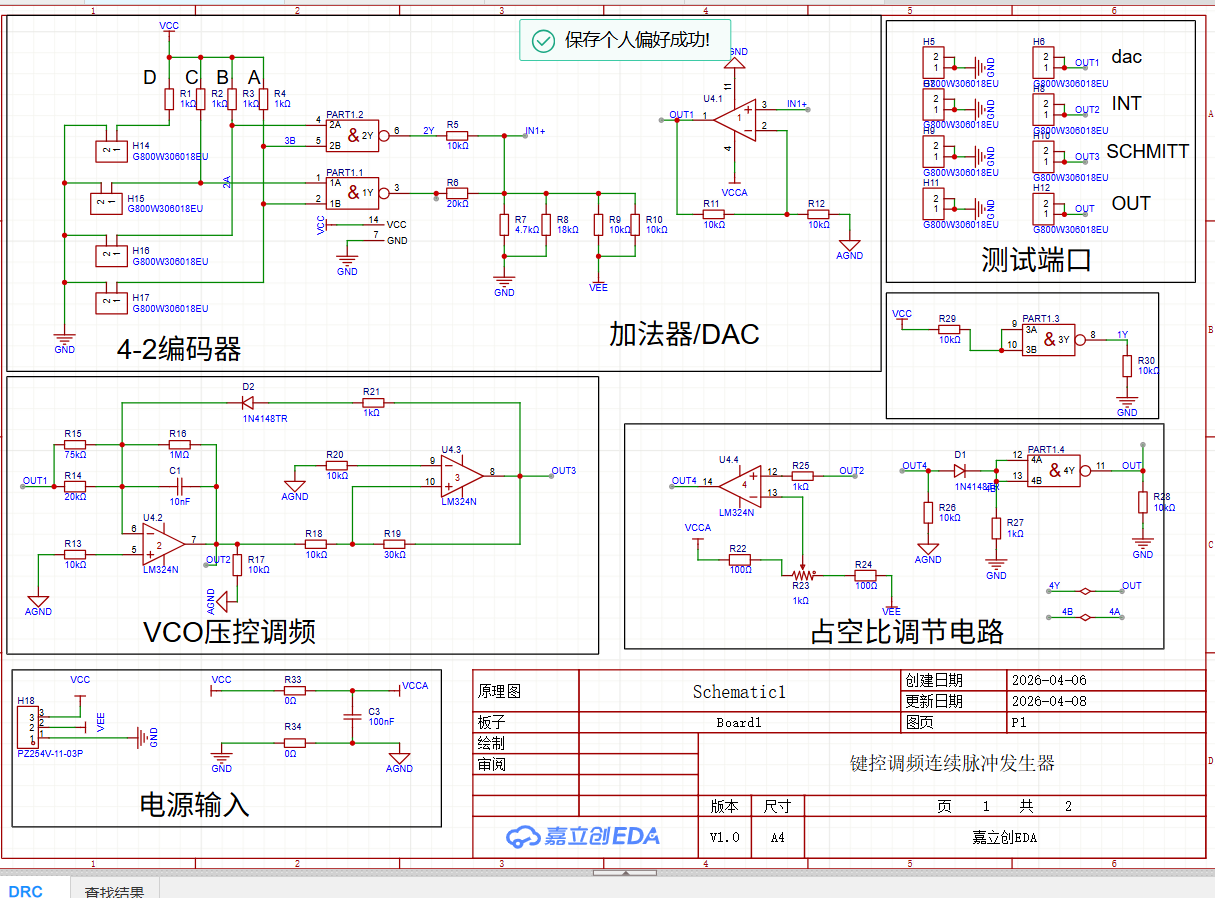

键控调频连续脉冲发生器



这个绘制pcb应该怎样布局布线,需要注意什么,请帮我分析一下

  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-04-14 20:11
    关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    在设计和绘制 “键控调频连续脉冲发生器” 的 PCB 时,布局与布线(Layout & Routing)是确保电路性能、稳定性和可靠性的关键环节。以下是详细的分析与建议,包括布局布线的注意事项及推荐的解决方案。


    一、整体布局策略

    1. 功能模块划分

    将电路分为以下主要功能模块进行布局:

    • 信号源模块:如晶体振荡器、压控振荡器(VCO)
    • 控制模块:如单片机、逻辑控制器
    • 调频模块:如FM调制电路、频率调节电位器
    • 驱动模块:如功率放大器、输出缓冲器
    • 电源模块:如稳压器、滤波电容

    重点注意: 将高频信号部分(如VCO、调频电路)与数字控制部分(如单片机)分开布局,避免相互干扰。


    2. PCB布局原则

    | 布局要点 | 说明 | |---------|------| | 紧凑性 | 高频元件尽量靠近,减少走线长度 | | 对称性 | 对于差分信号或平衡电路,应保持对称布局 | | 隔离性 | 模拟电路与数字电路之间设置隔离带 | | 散热性 | 功率器件(如放大器)应放置在通风良好区域 |


    二、布线注意事项

    1. 高频信号布线

    • 使用 微带线带状线 进行高频信号传输。
    • 避免直角走线,采用45°或圆弧走线以减少反射。
    • 缩短高频走线长度,防止信号损耗和串扰。

    2. 电源与地线

    • 电源线应尽可能宽,减少阻抗。
    • 地线应使用 多点接地星型接地,避免形成环路。
    • 在电源入口处加装 去耦电容(如0.1μF陶瓷电容)。

    3. 信号完整性

    • 对于 高速数字信号,应考虑 阻抗匹配端接电阻
    • 对于 模拟信号,应使用 屏蔽走线隔离层

    4. 电磁兼容性(EMC)

    • 在高频电路周围添加 屏蔽罩接地铜箔
    • 避免将敏感信号线(如VCO输出)与大电流线路(如电源线)并行布置。

    三、推荐的布局布线方案

    1. 布局顺序建议

    1. 先确定 主控芯片(如单片机)的位置。
    2. 然后布局 信号源模块(如VCO)。
    3. 接着布局 调频控制电路(如电位器、开关)。
    4. 最后布局 输出驱动电路电源模块

    2. 布线顺序建议

    1. 先完成 电源和地线 的布线。
    2. 再完成 高频信号线(如VCO输出)。
    3. 然后完成 控制信号线(如PWM、GPIO)。
    4. 最后完成 低速数字信号线

    四、典型问题与解决方案

    1. 问题:信号串扰严重

    • 原因:高频信号与数字信号线未隔离。
    • 解决方法
      • 使用 隔离层地线隔离
      • 避免将高频信号与数字信号并行走线。
      • 使用 屏蔽电缆同轴线 连接高频部分。

    2. 问题:电源噪声影响信号质量

    • 原因:电源线未做滤波。
    • 解决方法
      • 在电源输入端加装 LC滤波器
      • 在每个芯片的电源引脚附近加装 去耦电容(如0.1μF)。
      • 使用 多层板 来实现电源层和地层。

    3. 问题:调试困难

    • 原因:未预留测试点或调试接口。
    • 解决方法
      • 在关键节点(如VCO输出、控制信号)预留 测试点
      • 添加 JTAG调试接口SWD接口

    五、代码示例(可选)

    如果你使用的是 ArduinoSTM32 控制调频脉冲发生器,可以参考以下伪代码结构:

    // Arduino 示例代码
    void setup() {
      pinMode(9, OUTPUT); // PWM输出引脚
      TCCR2A |= (1 << WGM21); // 设置为CTC模式
      TCCR2B |= (1 << CS22);  // 64分频
      OCR2A = 255;            // 设置比较值
    }

    void loop() {
      // 调频控制逻辑
      int freqControl = analogRead(A0); // 读取电位器值
      OCR2A = 255 - freqControl / 4;    // 根据控制值调整频率
    }


    修改建议: 若需要更高精度调频,可使用 定时器中断PWM频率控制库


    六、总结

    | 重点内容 | 说明 | |----------|------| | 布局策略 | 分模块布局,高频与数字分离 | | 布线技巧 | 高频走线短、电源地线宽、避免直角 | | 常见问题 | 串扰、电源噪声、调试困难 | | 解决方案 | 隔离、滤波、测试点预留 | | 代码优化 | 使用PWM控制、增加调试接口 |


    如你有具体的电路图或设计需求,我可以进一步帮你分析 PCB 布局与布线细节。欢迎提供更多资料!
