IAR的DAP烧录问题

Question

我所采用的是CYT4BB7单片机，在进行烧录时，电脑显示烧录成功，我代码里面写的是0.3口输出高电平，但单片机0.3口无电压，0.1与0.0口为高电平

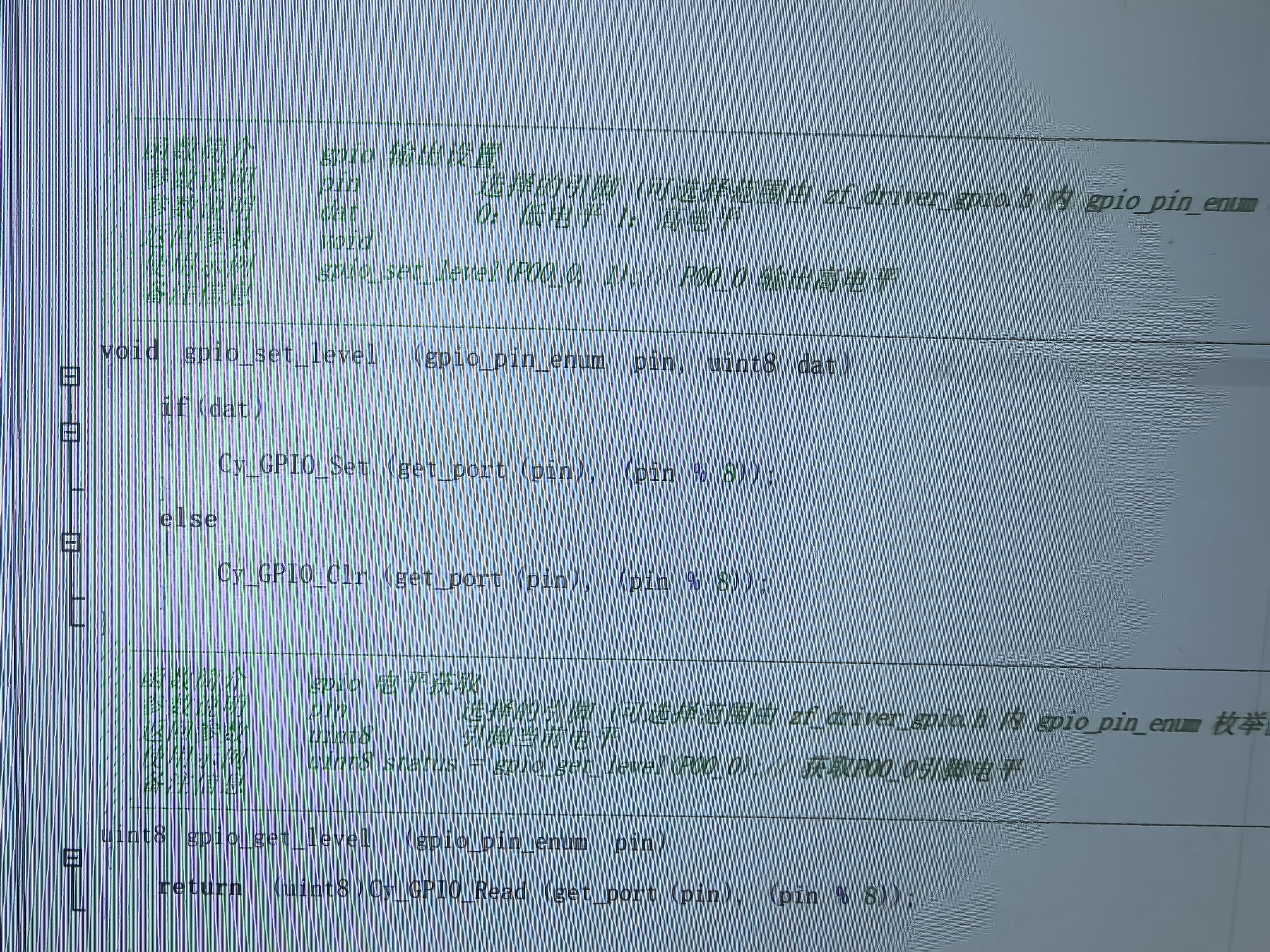

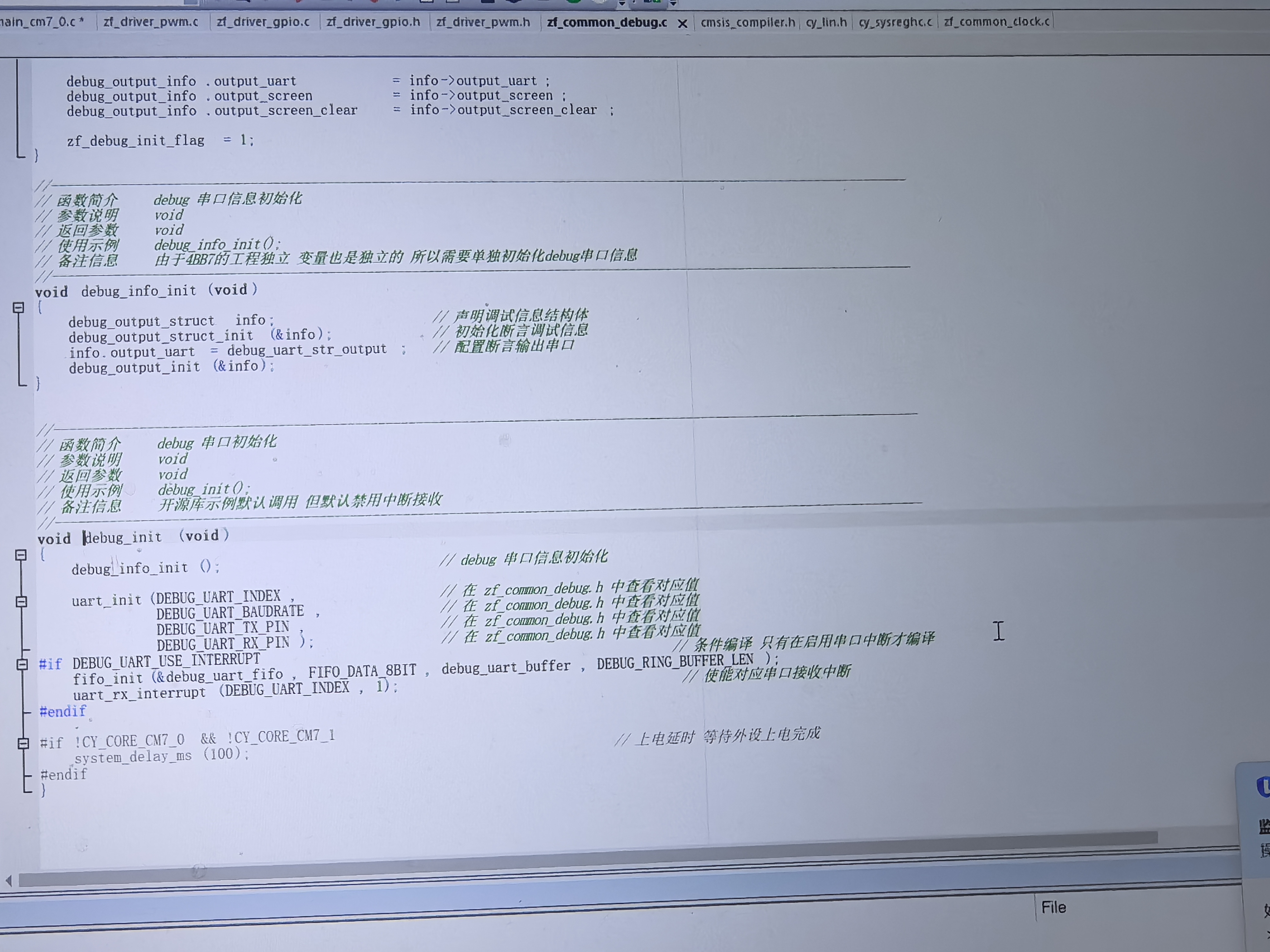

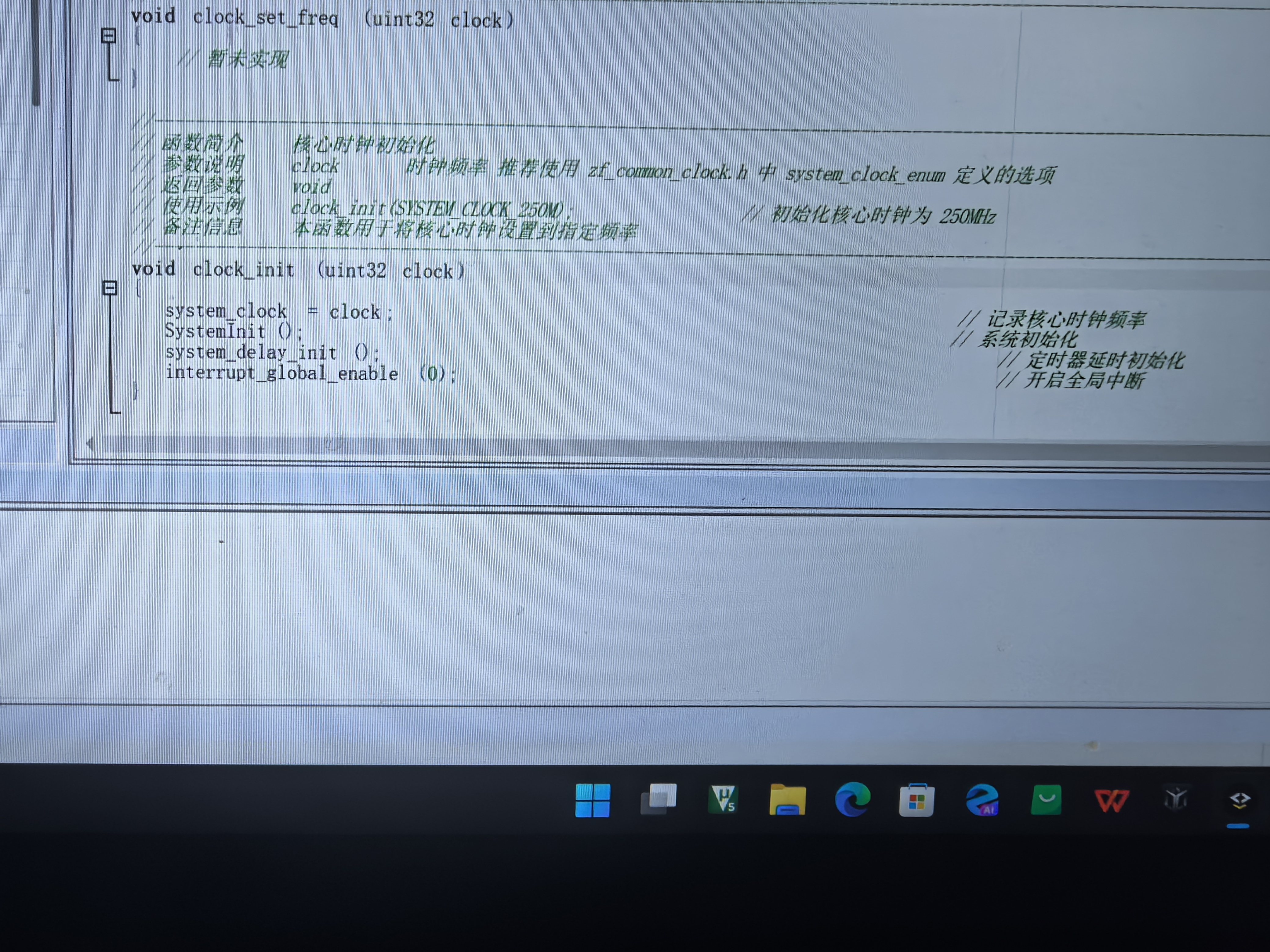

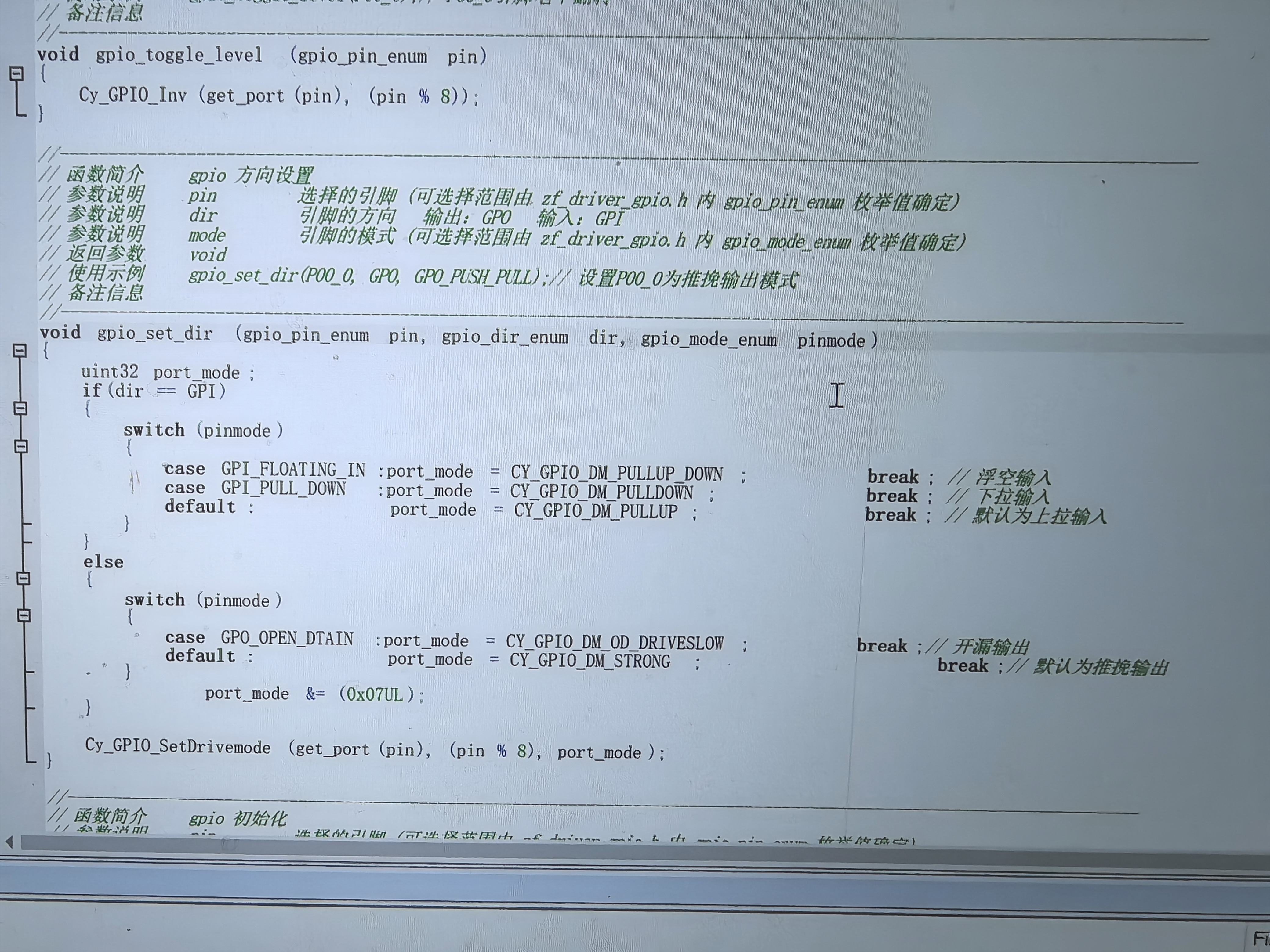

以上为代码
之后在代码该为其他引脚如2.0口，代码不生效， 0.0与0.1口依旧为高电平，2.0口无电压

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据你描述的问题，你在使用 IAR 编译器对 CYT4BB7 单片机进行烧录时遇到了以下问题：

1. 烧录显示成功，但代码中设置的某个引脚（如 P0_3）没有电压；
2. 当尝试将代码改为其他引脚（如 P2_0）时，P0_0 和 P0_1 仍为高电平，而目标引脚（如 P2_0）无电压。

这表明你的代码逻辑可能存在问题，或者硬件配置不正确。下面我将从代码、配置、硬件三个方面进行分析，并提供解决方案。

---

✅ 问题原因分析

1. 代码逻辑错误

• 你可能在代码中设置了某个引脚为输出，但未正确初始化或配置该引脚。
• 或者你误用了寄存器或端口定义，导致实际操作的是其他引脚。

2. 端口配置错误

• CYT4BB7 是一个基于 C8051F 系列的单片机，其端口需要通过特定寄存器进行配置。
• 如果你没有正确设置 P0MDOUT、P2MDOUT 等寄存器，可能会导致引脚被配置为输入或复用功能，而不是通用 I/O。

3. 烧录配置问题

• 虽然 IAR 显示烧录成功，但可能存在烧录地址冲突或未正确擦除/写入的问题。

---

✅ 解决方案

第一步：检查代码中的引脚配置

1. 检查是否正确配置了端口为输出

// 例如，设置 P0_3 为输出
P0MDOUT |= 0x08; // 二进制 00001000，即 P0_3 为输出

2. 设置引脚为高电平

P0_3 = 1; // 设置 P0_3 为高电平

注意： 请确保你使用的端口是正确的（如 P0、P1、P2），并且对应的位是有效的（如 P0_3 是 P0 的第3位）。

---

第二步：确认端口配置寄存器

对于 CYT4BB7，你需要配置如下寄存器：

| 寄存器 | 作用 | |--------|------| | P0MDIN | 设置 P0 引脚为输入还是输出（可选） | | P0MDOUT | 设置 P0 引脚为输出（推荐） | | P2MDIN | 设置 P2 引脚为输入还是输出（可选） | | P2MDOUT | 设置 P2 引脚为输出（推荐） |

示例代码：

// 配置 P0_3 为输出
P0MDOUT |= 0x08;

// 设置 P0_3 为高电平
P0_3 = 1;

---

第三步：验证代码逻辑是否正确执行

你可以添加调试语句或使用 IAR 的调试功能来确认代码是否真的执行到了设置引脚的部分。

示例调试方法：

// 在设置引脚前添加断点
while(1) {
    if (some_condition) {
        P0MDOUT |= 0x08; // 设置 P0_3 为输出
        P0_3 = 1;        // 设置高电平
        break;
    }
}

---

第四步：检查硬件连接和烧录配置

1. 硬件连接

• 确保你测量的是正确的引脚（如 P0_3），不要混淆了引脚编号。
• 使用示波器或万用表检测引脚电压是否正常。

2. 烧录配置

• 在 IAR 中，检查 Project Options > Target > Device 是否选择正确。
• 确保 Flash Memory 和 RAM 地址范围正确。
• 可以尝试 重新擦除芯片 再次烧录。

---

第五步：修改后的代码示例

以下是针对 P0_3 和 P2_0 的完整配置示例：

#include <mcs51/8051.h>

void main(void) {
    // 配置 P0_3 为输出
    P0MDOUT |= 0x08;   // 0x08 = 0b00001000
    P0_3 = 1;          // 设置 P0_3 为高电平

    // 配置 P2_0 为输出
    P2MDOUT |= 0x01;   // 0x01 = 0b00000001
    P2_0 = 1;          // 设置 P2_0 为高电平

    while(1); // 保持运行
}

---

✅ 总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 引脚无电压 | 未正确配置为输出 | 修改 PnMDOUT 寄存器 | | 代码不生效 | 逻辑错误或未执行到设置部分 | 添加调试语句或使用 IAR 调试 | | 烧录成功但无效 | 烧录配置错误或地址冲突 | 重新烧录并检查配置 | | 多个引脚异常 | 引脚配置混乱 | 确认引脚编号与寄存器匹配 |

---

如果你能提供具体的代码片段或 IAR 的配置截图，我可以进一步帮你定位问题。希望以上内容对你有帮助！
