工程制图剖视图问题，机械方面的

Question

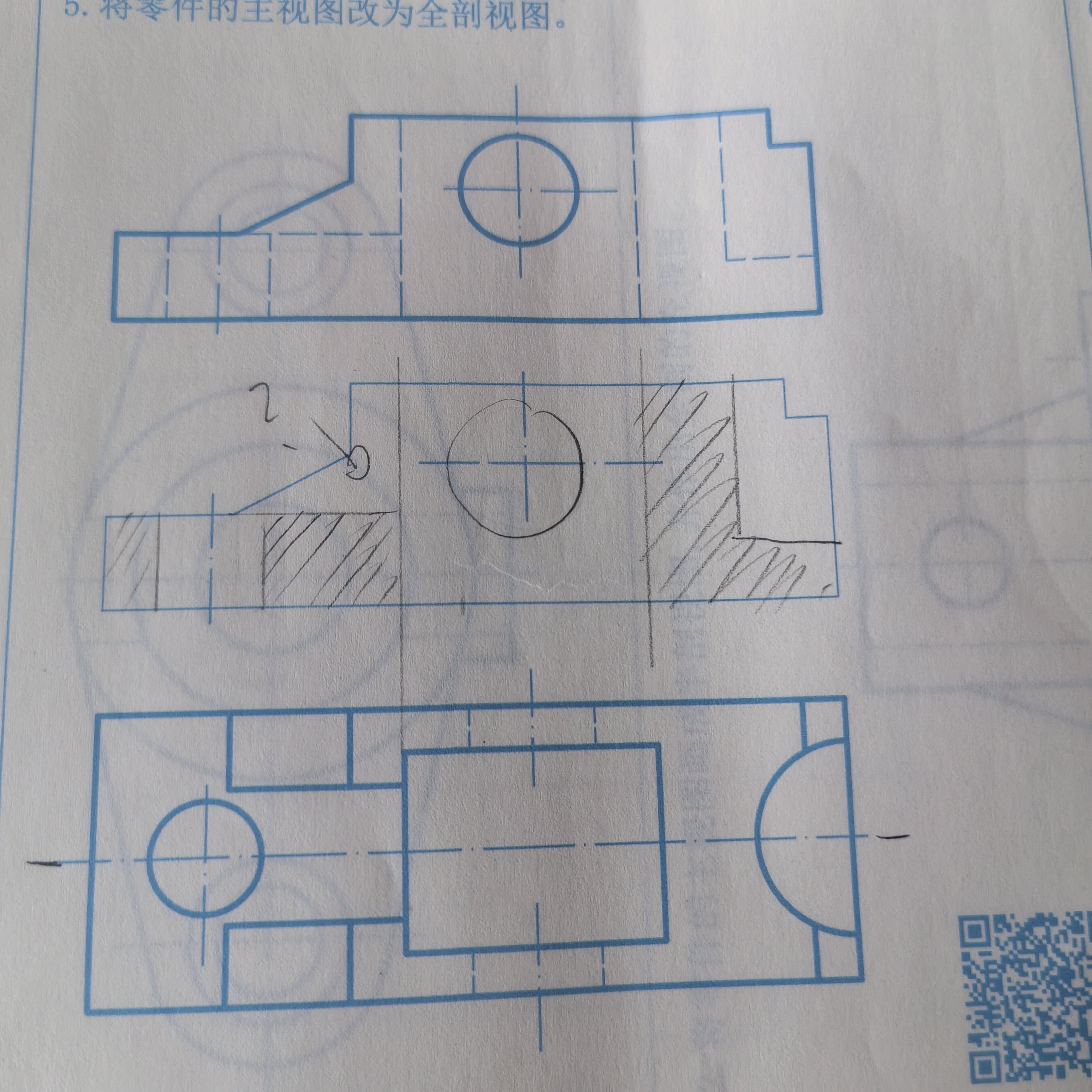

请问标了问号这块为什么没有阴影线
它明明是能切到的啊,为啥不标阴影线

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的“标了问号这块为什么没有阴影线”，这是工程制图中常见的问题，尤其是在剖视图（section view）中。我们来详细分析这个问题，并解释为什么某些区域不绘制阴影线（即剖面线或剖面符号）。

---

一、为什么会有“阴影线”？

在剖视图中，为了表示物体被切割后的内部结构，通常会用一组平行的斜线（称为剖面线或剖面符号）来表示材料的截面。这些线条是有方向性和密度的，用于区分不同材质或不同部位。

---

二、为什么有些地方没有阴影线？

你提到的“问号”位置明明可以切到，却没有阴影线，这可能是以下几个原因：

1. 该部分不是被剖切到的部分

• 剖视图只显示被刀片切开的那部分结构。
• 如果“问号”处虽然看起来像是能被切到，但实际并未被剖切平面所穿过，就不会画剖面线。
• 注意： 剖视图是根据剖切平面的位置决定哪些部分需要画剖面线，而不是视觉上看起来是否能切到。

2. 该部分属于空心结构或通孔

• 如果“问号”处是一个通孔或空腔，那么即使被剖切到，也不会画剖面线，因为其内部是空的。
• 例如：一个轴上的通孔，剖切后只显示圆孔轮廓，不加剖面线。

3. 该部分是外部结构或未被剖切到的非金属部件

• 某些情况下，如螺钉、铆钉、键等连接件，可能不会被剖切到，或者虽然被剖切到，但不画剖面线以简化图样。

4. 设计者有意省略

• 在一些复杂图纸中，为避免图面过于杂乱，可能会对某些区域省略剖面线，尤其是那些不影响理解的关键结构。

---

三、如何判断剖视图中是否应该画剖面线？

你可以通过以下步骤进行判断：

1. 明确剖切平面的位置和方向

   • 查看剖视图的标注（如“A-A”、“B-B”），确定剖切平面的方位。

2. 判断哪些结构被剖切到

   • 只有被剖切平面实际穿过的地方才需要画剖面线。

3. 检查是否有通孔或空心结构

   • 如果是通孔或空心结构，即使被剖切到，也不画剖面线。

4. 参考国家标准（如GB/T 17451-1998）

   • 国家标准对剖面线的画法、方向、密度等都有明确规定，可作为依据。

---

四、剖面线的标准画法

| 项目 | 说明 | |------|------| | 线型 | 细实线，通常为45°斜线 | | 密度 | 一般为每厘米3~5条线 | | 方向 | 与主要轮廓线成一定角度，避免重合 | | 材料标识 | 不同材料可用不同线型或标记 |

---

五、常见错误示例（附修改建议）

假设原图中有如下结构：

[剖视图]
         ______
        |      |
        |  ?   |
        |______|

问题： “?” 处未画剖面线，但看起来像是能切到。

可能原因：

• 该区域是通孔，不需要剖面线；
• 该区域未被剖切平面穿过；
• 设计者有意省略。

修改建议：

• 若应画剖面线，应在“?”处添加剖面线；
• 若不应画，则需在图注中说明原因（如“通孔”、“未被剖切”）。

---

六、总结（重点部分加粗）

关键点：

• 剖面线只画在被剖切到的实体部分，不是所有可见部分；
• 通孔、空腔、未被剖切的结构都不画剖面线；
• 剖视图的准确性取决于剖切平面的正确选择；
• 遵循国家标准（如GB/T 17451） 是确保制图规范的重要步骤。

---

七、代码示例（如果涉及CAD绘图命令）

如果你使用的是AutoCAD或其他CAD软件，可以参考以下命令：

; 添加剖面线
(command "HATCH" "SOLID" "0" "0" "0" "0" "0" "0" "0" "0" "0")

注意： 实际应用中需结合具体图层和对象进行操作，建议使用CAD内置的“剖面线工具”。

---

如有具体图纸或截图，可以进一步分析“问号”处的结构，以便更准确地判断原因。希望以上内容对你有所帮助！
